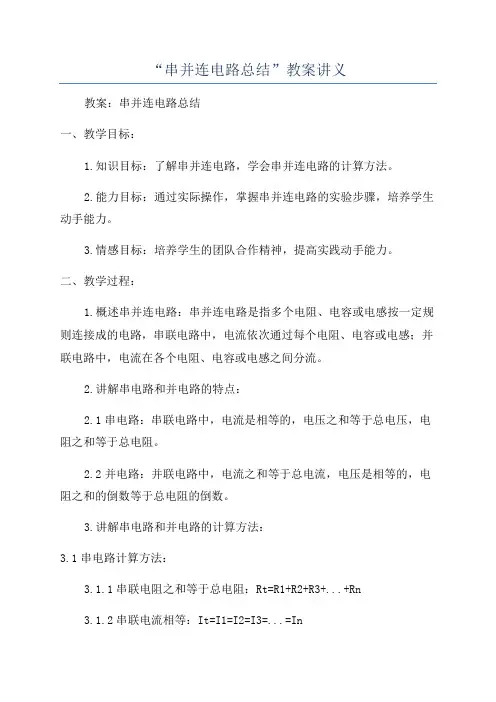

“串并连电路总结”教案讲义
“串并连电路总结”教案讲义教案：串并连电路总结一、教学目标：1.知识目标：了解串并连电路，学会串并连电路的计算方法。
2.能力目标：通过实际操作，掌握串并连电路的实验步骤，培养学生动手能力。
3.情感目标：培养学生的团队合作精神，提高实践动手能力。
二、教学过程：1.概述串并连电路：串并连电路是指多个电阻、电容或电感按一定规则连接成的电路，串联电路中，电流依次通过每个电阻、电容或电感；并联电路中，电流在各个电阻、电容或电感之间分流。
2.讲解串电路和并电路的特点：2.1串电路：串联电路中，电流是相等的，电压之和等于总电压，电阻之和等于总电阻。
2.2并电路：并联电路中，电流之和等于总电流，电压是相等的，电阻之和的倒数等于总电阻的倒数。
3.讲解串电路和并电路的计算方法：3.1串电路计算方法：3.1.1串联电阻之和等于总电阻：Rt=R1+R2+R3+...+Rn3.1.2串联电流相等：It=I1=I2=I3= (I)3.1.3串联电压之和等于总电压：Vt=V1+V2+V3+ (V)3.2并电路计算方法：3.2.1并联电流之和等于总电流：It=I1+I2+I3+ (I)3.2.2并联电压相等：Vt=V1=V2=V3= (V)3.2.3并联电阻之和的倒数等于总电阻的倒数：1/Rt=1/R1+1/R2+1/R3+...+1/Rn4.实际操作串电路实验：4.1实验器材准备：电池、电阻箱、导线、电压表等。
4.2实验步骤：4.2.1将电池连接到电路的两端。
4.2.2选择合适的电阻值，并通过电阻箱连接到电路中。
4.2.3使用导线将电路连接起来。
4.2.4使用电压表测量电路中的电压。
4.2.5记录实验数据。
5.实际操作并电路实验：5.1实验器材准备：电池、电阻箱、导线、电压表等。
5.2实验步骤：5.2.1将电池连接到电路的两端。
5.2.2选择合适的电阻值，并通过电阻箱连接到电路中。
5.2.3使用导线将电路连接起来。
5.2.4使用电压表测量电路中的电压。
音箱头和喇叭的阻抗匹配以及连接讲解
并联：1/R=1/R1 + 1/R2 + ……
一般常用的吉他喇叭都是4、8、16欧姆的
那么根据公式，我们就可以知道，两个8欧姆的喇叭串联的话，总阻抗就是16欧姆。而并联的话，就是4欧姆了。
下面是3种常见的CAB型号，分别是212 串联、212 并联、412 串并联。 P=U x I 功率 = 电压 X 电流 ）
当后级输出一个固定的电压给喇叭，如果喇叭的阻抗太小，那么通过的电流就太大，那么功率就大了。这样固然可以得到更大的音量，但是请注意，音箱的最大输出功率是固定的，当喇叭的功率要求就超过了音箱能够提供的功率，那么音箱就推不动喇叭，时间长了音箱就会长时间超负荷工作，当然要累趴下了。这就是为什么不能用高的输出阻抗去匹配低阻抗的喇叭。
所以说，如果你要更加大声的话，选用低阻抗的喇叭，而你要细节反应更好的话，选用高阻抗喇叭。比如，如果你的音箱输出阻抗是8欧姆，那么你选用8欧姆的喇叭，会得到最饱满的大音量，非常的POWER有力量。而选用16欧姆的喇叭，则音量就会小，但是却会有更好的反映度，更好的细节表现。
为什么我们说音箱不能0负载工作，也是这个道理，当喇叭阻抗为0的时候，等于是短路的接法，这样的做法有什么后果不用多说了吧？
而喇叭阻抗如果大于音箱输出标准，那么电流就会变小，功率也变小，那么就不会超出音箱的功率范围，等于一个能够举100斤的人，现在让他去举50斤的重量，自然绰绰有余了，响应度自然就会更好一点。这就是所谓的低效率喇叭。这个概念有点象CLASS A的音箱那种概念，往往这样的音箱不会很大功率的，而且是非常耗费管子的寿命的，也就是我们用了很多的力气，就是为了得到那么一点点的精华。
二、如何连接？
最标准的方式当然是输出阻抗和喇叭阻抗完全匹配，也就是说将音箱后级的输出阻抗调到和喇叭的总阻抗相同的数值，然后连接。比如8欧姆匹配8欧姆。
喇叭与喇叭的串联解法
喇叭与喇叭的串联解法喇叭是一种常见的声音放大器，广泛应用于音响设备、汽车喇叭和多媒体播放器等。
在某些场景下，需要将多个喇叭进行串联，以增加音量或扩大声音的覆盖范围。
下面将介绍一种喇叭与喇叭的串联解法。
我们需要明确喇叭的基本工作原理。
喇叭通过电磁感应将电信号转换为机械振动，进而产生声音。
在一个独立的喇叭中，电信号经过功放放大后，驱动喇叭振动产生声音。
而在多个喇叭串联的情况下，我们需要考虑信号的传输和功率分配问题。
在串联喇叭时，我们可以选择两种常见的连接方式：并联和串联。
并联连接是将多个喇叭的正极连接在一起，负极连接在一起，形成一个平行的电路。
这样，电信号会在每个喇叭之间分流，每个喇叭都能获得相同的功率，从而实现声音的增加。
并联连接适用于需要增加音量的场景，例如户外音响系统或大型演唱会。
而串联连接是将多个喇叭的正极连接到前一个喇叭的负极，形成一个串行的电路。
这样，电信号会依次经过每个喇叭，每个喇叭都会对信号进行进一步的放大。
串联连接适用于需要扩大声音覆盖范围的场景，例如会议室或大型活动现场。
在实际应用中，我们可以根据需求选择适合的连接方式。
如果需要同时增加音量和扩大声音覆盖范围，可以将多个喇叭进行串并联的组合。
例如，在一个大型室内场馆中，可以将多个喇叭进行串联，形成一个覆盖整个场馆的声音网络，再将每个喇叭内部的驱动单元进行并联，以增加音量。
在进行喇叭串联时，还需要注意一些细节问题。
首先，喇叭之间的连接线应选择质量良好的音频线，以确保信号传输的稳定和保真度的高。
其次，每个喇叭的阻抗应相匹配，以避免功率的损失或者设备的损坏。
通常情况下，喇叭的阻抗会在产品规格中标明，我们可以根据规格选择相应的喇叭进行串联。
最后，我们还需要考虑电源的供应和功放的选择，以满足喇叭串联所需的电力需求。
喇叭与喇叭的串联解法是实现声音放大和覆盖扩大的重要手段。
通过合理选择连接方式和注意细节问题，我们可以将多个喇叭进行串联，以满足不同场景下的声音需求。
物理教案：电路中的串连与并联 (2)
物理教案：电路中的串连与并联电路中的串连与并联引言：在学习物理课程的时候，我们经常接触到电路的概念。
了解电路的基本知识对我们理解和应用电子设备非常重要。
在这篇文章中，我将介绍电路中的串连与并联，帮助读者更好地理解和掌握这一概念。
一、什么是串连和并联1. 串连：在电路中，如果多个元件（如电阻、电容、电感等）依次连接在一起，就构成了一个串联电路。
其中，每个元件之间通过共享相同的电流。
2. 并联：与串连相反，在并联电路中，多个元件被平行连接在一起。
每个元件之间拥有相同的电压。
二、串连与并联的特点1. 串连：- 串连接入一个回路，因此它们必须有相同的总体当前。
- 总阻抗等于所有阻值之和。
- 当增加额外元件时，总体回路阻抗增大。
2. 并联：- 对于并联而言，每个分支都需要具有相同的电压。
- 分支之间共享总体当前。
- 总导纳等于所有导纳值之和。
- 当增加额外分支时，总体回路导纳增大。
三、串连与并联的应用1. 串连的应用举例：- 在住宅中，房间中的灯泡通常是串联连接的。
当一个灯泡烧坏时，其他灯泡仍然能够亮起。
- 家庭电视机的音响设备也经常采用串联电路连接扬声器。
2. 并联的应用举例：- 汽车中的车辆电路系统，如汽车喇叭和门锁系统，通常使用并联连接以确保其正常运行。
- 家庭中常见的多插座也是采用并联电路连接到主电源上，以同时给不同家庭设备供电。
四、串与并同时存在的情况在实际电路中，串连和并联经常同时存在。
这样可以方便地将各种元件组合在一起以满足特定需求。
举个例子，在计算机内部，处理器芯片和内存条等元件往往通过串连方式相互连接；而键盘、鼠标等输入设备则采用并联方式与计算机主机连接。
五、小结了解电路中的串连与并联对我们理解和应用电子设备至关重要。
通过掌握这些概念，我们能够更好地设计和维护电路系统。
串联电路和并联电路在不同的应用中发挥了重要作用，并且它们经常同时存在于复杂的电子设备中。
总结：本文介绍了电路中的串连与并联概念，并阐述了它们的特点和应用。
并联串联知识点总结
并联串联知识点总结在电学中，串联和并联是两种常见的电路连接方式。
每种连接方式都有其特定的特点和应用场景。
在本文中，我将对这两种连接方式进行详细的讨论和总结。
一、串联电路的特点和应用1. 串联电路的连接方式串联电路是将电阻、电感或电容等元件依次连接起来，使电流只有一条路径可以通过。
串联电路的连接方式可以用以下公式表示：总电阻（Rt）= R1 + R2 + R3 + ... + Rn总电压（Vt）= V1 + V2 + V3 + ... + Vn总电感（Lt）= L1 + L2 + L3 + ... + Ln总电容（Ct）= 1/（1/C1 + 1/C2 + 1/C3 + ... + 1/Cn）2. 串联电路的特点（1）串联电路中的电流相同，而电压却可以叠加。
（2）串联电路中的总电阻等于各个电阻之和。
（3）串联电路中的总电压等于各个电压之和。
（4）串联电路中的总电感等于各个电感之和。
（5）串联电路中的总电容等于各个电容之和。
3. 串联电路的应用串联电路常用于需要将电阻、电感或电容等元件依次连接起来的电路中。
例如，电子设备中的电源、敏感电路中的板载电路等都是串联电路的典型应用场景。
二、并联电路的特点和应用1. 并联电路的连接方式并联电路是将电阻、电感或电容等元件并联连接，使电流可以选择不同的路径通过。
并联电路的连接方式可以用以下公式表示：总电阻（Rt）= 1/（1/R1 + 1/R2 + 1/R3 + ... + 1/Rn）总电流（It）= I1 + I2 + I3 + ... + In总电感（Lt）= 1/（1/L1 + 1/L2 + 1/L3 + ... + 1/Ln）总电容（Ct）= C1 + C2 + C3 + ... + Cn2. 并联电路的特点（1）并联电路中的电压相同，而电流可以叠加。
（2）并联电路中的总电阻等于各个电阻的倒数之和的倒数。
（3）并联电路中的总电流等于各个电流之和。
（4）并联电路中的总电感等于各个电感的倒数之和的倒数。
15.3~15.4串联、并联和电流的测量知识点总结
第三节串联和并联一、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。
1、把逐个顺次连接起的电路串联电路，串联电路只有路径。
2、在串联电路中，开关控制用电器，开关位置的改变影响它对用电器的控制作用。
3、电路中只要任何一个用电器断开，其他用电器均工作二、并联电路：把电路元件并列地连接起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
1、把并列地连接起来的电路并联电路，并联电路至少有路径。
2、两个或多个用电器共用的那一部分电路叫做；单独使用的那一部分电路叫做。
3、并联电路中各用电器之间，当某一支路为开路时，其它支路仍可为通路；三、区分串联和并联的方法1.定义法：若用电器是逐个依次首尾相连，属于串联。
2.电流法：如果电流从电源正极出发，始终是一条路径，没有分流，属于串联。
3.拆除法：将电路中的一个用电器拆除，根据其它用电器中有无电流通过来识别电路四、生活中的电路串联和并联电路都是最基本的电路，实际生活中许多的电路都是由基本电路组合而成的。
家庭中的电视，电脑，用电器，多口插排等用电器；马路上的红绿灯大多是在电路中。
圣诞树上的小彩灯，还有楼上的小彩灯，手电筒中电池的连接大多属于电路。
例1．家庭电路中各用电器的连接方式是____联，这种电路连接方式的好处是________________________________。
（各用电器可独立工作）例2．在实物图K15－7中用笔画线代替导线，将未连接好的实物图连接起来。
要求：两个小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于音箱串联与并联问题的总结
音箱串联与并联的问题音响
音箱是可以串联或者并联的。
也可以串联后在并联。
音箱串联与并联是为了得到需要的的阻抗和功率输出。
先说说理论方面。
首先复习一下初中的电阻串并联问题
串联：R=R1+R2+………Rn。
并联：1/R=1/R1+1/R2+……1/Rn
在音箱串联或者并联时，我们要求使用功率、阻抗完全一致，最好是同品牌同型号的音箱。
所以上面的公式化简为
串联：R=NR1
并联：R= R1/N
注：上面的公式R代表总阻抗，R1代表单个音箱的阻抗，N代表音箱数量
在音箱串联或者并联时，通常我们都是两两为一组。
所以举例当两个音箱串联时，总的阻抗等于单个音箱阻抗乘以2，而当两个音箱并联时，总的阻抗等于单个音箱阻抗除以音箱的数量，阿里路路音响世界
那么音箱消耗功率的情况又如何呢？
根据电功率计算公式P=U2/R
先看串联的情况，因为音箱的额定功率不会变，所以两个音箱串联后的额定功率则为单个音箱额定功率乘以2。
音箱串联后消耗功率不会增加，反而会降低。
这是因为两个音箱的阻抗相同，因此他们平分了功放输出的电压，也就是：
单个音箱功率P1=(U/2)
2/R，也就是说串联后每个音箱只消耗了串联之前的1/4的功率，而两个串联后的音箱消耗的总功率也只有未串联的单个音箱消耗功率的一半。
所以声音会变小，但这也正说明串联后的音箱组拥有很大的功率潜力。
再看并联的情况
因为两个音箱并联，作用在两个音箱的电压没有变化而且是相同的，因此单个音箱消耗的功率不变，消耗的总功率等于单个音箱功率乘以2——这对你的功放是个考验。
现实中最常见的就是音箱的并联
那么串联后再并联的情况又是如何呢？
四只音箱先串联后并联，总的额定功率为(P1+P1)x2,也可以理解为4只音箱额定功率的总和。
因为两个音箱串联再并联，每个音箱上的电压仍然只有原来的1/2，所以这四只音箱实际消耗功率只有其额定功率的1/4，要想真正推动这4只音箱先串后并组成的音箱组，不仅需要功放与音响组的总体阻抗和功率匹配，功放还需要有巨大的电流输出。
理论来说，一台功放额定功率为,400W(4Ω),四只音箱，额定功率100W(4Ω)。
这四只音箱先串后并，总阻抗仍然是4Ω，而他们总的额定功率却可以达到400W(4Ω)
从阻抗匹配度来说,音箱并联，或者串并联可以节省功放的数量,节约资金。
但是！如果回到现实中来，上面的理论未必就行得通。
因为现场扩声不是用音箱来做各种试验的。
最好应该按厂商的说明书指导行事。
一般来说，我们最常用的就是音箱的并联，不过需要注意，尽管有些功放表面上可以在并联后的阻抗下工作，但可能已经是强弩之末，我们要了解功放的电流输出能力才可以使用，否则可能烧毁功放和音箱系统。
例如一台功放，阻抗如8欧姆时，放大器平均最大输出电压为100V，最大输出电流为12A,相当于输出1200w功率。
如果再并联上第二只扬声器系统，阻抗下降为4欧姆，放大器应该提供两倍的电流（24A）。
但这是不可能的，因为这个电流超出了它的限制。
一些功放有“负载匹配系统”，比如LAB.GRUPPEN
的MLSTM技术，如果发现不能提供这么强的电流时，可以从100V X 12A 模式，转换成80V X 15A 或者55V X
22A模式。
这样就可以继续工作了。
音箱不会只是串联的，都是使用采用串并联方式，音箱数量多的情况下，串成16欧再并成8欧或4欧甚至2欧，音箱数量多，功率增大，你的功放功率同样要增大。
小功率音箱同型号情况下尚可采用这种“原理”上的接法，音箱大功率且不同型号状态下不可取。
在串连电路中，如果两个音箱的阻抗有偏差（没有两个阻抗完全相同的音箱），阻抗大的一只相对功率大于阻抗略小的一只。
而且串接后再并接，一但串接的单元中出现烧毁故障，或者音圈短路，后面的音箱也可能受到牵连而损坏。
因此可以说，音箱并联或者串并联组合搭配的扬声器系统的稳定性和可靠性是较差的，在调试时要非常小心谨慎，要一点一点的细调，切忌大手大脚。
当然如果碰到一堆音箱和与之不匹配的功放，一定要自己组合搭配的话，就要谨慎.仔细的计算.搭配。
组合前先确认每一台功放的额定功率和阻抗；以及每一只音箱的额定功率和阻抗。
其次要严格的遵守音箱和功放的匹配规律。
如：两只8欧，350W的箱，并联后阻抗变为4欧，总功率为700W，可用4欧姆1000W的功放推。
又比如有8只100W8欧的音箱，一台800瓦的每通道的功放（4欧），可以采用每通道4只音箱，先串后并的方式连接。
个人认为：最好是阻值是一样大，功放的功率是音箱的1.5倍；阻抗实在搞不平的情况下音箱的阻抗决不容许比功放的阻抗小，音箱的阻抗可以比功放的阻抗略大，但两者差别不能超过4欧姆。
一般来说，内置分频的音箱不能串联,否则串联后可能会出现：正端音箱较正常，而负端音箱频率弱低于正端音箱，在音量调小时，会感觉正端音箱的音量大于负端音箱。
专业外置电子分频的方式分频的音箱是可以串联的。
还有请切记，如果音箱标称阻抗不同时决不能并联。
专业音箱并联在工程中是常用的，但要求同功率，最好能同型号，8欧音箱只能并联2个，12欧箱只能并联3个，因并联后的阻值低于4欧的话，功放容易被保护，热量明显增加，且音质很噪，因功放电路是大多是按4-16欧值设计的。
世界一些进口音箱分频的.中高频好多都是16欧的.这种清况就得根据清况了.，一般厂家都会在说明书中有专业指导。
欧姆定律，导体中的电流跟它两端的电压成正比，跟它的电阻成反比。
这就是欧姆定律。
用I表示通过导体的电流，U表示导体两端的电压，R表示导体的电阻，欧姆定律可以写成公式:
I=U/R。
功率计算公式：P=UI；P=U2/R；P=I2R。
