功放和音箱的接线方法
家庭影院的线路连接
家庭影院的线路连接，以AV功放为中心，其输入端，通过连接信号线连接DVD、CD、卫星接收机等信号源设备，其输出端连接音箱和电视机、投影仪。
家庭影院系统的音箱系统目前一般以5.1为主，其连接图如下：如图中所示，5.1音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
音箱背后有四个接线柱，怎么和功放连接？
音箱背后有四个接线柱，怎么和功放连接？
这类音箱主要是与带有分频功能的功放匹配使用的，带分频功能的功放上高音和低音是分开来输出的，也就是说功放的输出同样有4个接线柱，2个是接高音的，2个用来接低音。
所以音箱上的4个接线柱就是两个接高音扬声器，两个接低音扬声器，与功放的输出接口是对应的。
这叫做双线分音，高音和低音各走各的线，这样做主要为了改善音质。
如果想要与只有两个输出接线柱的功放连接，最好在功放和音箱间加一个二分频器，把功放输出来的音频信号高音和低音分开，再分别输入到高音扬声器和低音扬声器。
也有部分这样的音箱用两条铜片把高音扬声器和低音扬声器的和，-和-分别并联起来使用的。
但这存在阻抗匹配的问题，如功放输出阻抗是8欧姆，而两个8欧姆的扬声器并联后阻抗成了4欧姆。
这就造成不匹配的问题。
这样的接法在音质上也大打折扣，尽量不要采用这样的方式去连接。
功放桥接接线方法
功放桥接接线方法功放桥接是一种常见的音频系统连接方式，它可以提供更大的输出功率和更好的音质表现。
在进行功放桥接时，正确的接线方法非常重要，不仅可以确保系统的正常运行，还可以最大限度地发挥功放的性能。
下面将介绍一些常见的功放桥接接线方法，希望能对您有所帮助。
首先，我们需要了解功放桥接的基本原理。
功放桥接是指将两台功放通过特定的接线方式连接在一起，以增加输出功率。
在功放桥接中，一台功放负责驱动正半周波，另一台功放负责驱动负半周波，这样可以充分利用两台功放的输出能力，提高整体的功率输出。
接下来，我们将介绍两种常见的功放桥接接线方法。
第一种方法是并联桥接。
在并联桥接中，两台功放的正负端分别连接在一起，然后再连接到音箱上。
这种接线方法简单直接，适用于功放输出端功率较大的情况。
并联桥接可以提供更大的输出功率，但需要注意的是，两台功放的输出阻抗需要匹配，否则会影响音质和功放的稳定性。
第二种方法是串联桥接。
在串联桥接中，两台功放的输出端依次连接在一起，然后再连接到音箱上。
这种接线方法可以提供更高的输出电压，适用于功放输出端功率较小的情况。
串联桥接可以提供更好的音质表现，但需要注意的是，两台功放的输出电压需要匹配，否则会影响功放的稳定性和音质表现。
除了并联桥接和串联桥接，还有一种常见的接线方法是混合桥接。
混合桥接是指将两种桥接方式结合起来使用，根据实际情况选择合适的接线方式。
混合桥接可以充分发挥两台功放的性能，提供更大的输出功率和更好的音质表现。
在进行功放桥接接线时，需要注意以下几点，首先，确保两台功放的输出端能够匹配，以保证系统的稳定性和音质表现；其次，选择合适的接线方式，根据功放的输出功率和音箱的阻抗来确定最佳的桥接方式；最后，进行接线时要仔细操作，确保接线牢固可靠，避免出现接触不良或短路等问题。
总之，功放桥接是一种常见的音频系统连接方式，正确的接线方法可以提高系统的输出功率和音质表现。
在选择和操作功放桥接接线方法时，需要根据实际情况和要求来确定最佳的接线方式，以达到最佳的效果。
各种音频线的连接方法
各种音频线的连接方法unbalanced存入将出不毕说运行时被1和猫3必注援时；图44：手激式XLR疫3积插:头迷接乩他含触没招需将乐辘和战他类型的设善与MIC800连接时，请使用如下图所示的为"TS或笈TRS插头，心）1 MIC8W接口的惮细介绍请参试苒23疗法物“音响设备常用连接头及音视频线材的制作方法音响设备常用连接头及音视频线材的制作方法一套可使用的音响设备无论是专业系统还是非专业的民用音响设备除了设备本身外还需要各种连接线材将设备进行连接才能够使用。
通常民用的设备从简单的DVD机到一套组合音响的线材都是附带的，也就是不用另加购买或制作；但一套专业的扩声或VOD工程中由于安装环境的不同其使用的线材都是需要施工人员自己进行制作的。
一根完整的线材是由接插头和线组成的。
下面对常用插头、线材及连接线的制作进行一下简单的介绍。
1、常用音视频设备的连接插头：在一个音视频工程中设备的输出、输入信号种类可分为音频信号和视频信号（本次只作简单介绍）；音频信号根据阻抗的不同大致可分为平衡信号和非平衡信号（音源设备如DVD播放机/卡座/ CD播放机及的输出多为非平衡信号）。
因此，连接插头也有平衡和非平衡之分，平衡插头为三芯结构，非平衡插头为二芯结构。
音频插头中还有一种功放与音箱连接用的专用插头，这种插头常见的为四芯结构（也有二芯、八芯）又因为是瑞士NEUTRIK （纽垂克）公司发明，因此又称‘NEUTRIK （纽垂克）插头”或“四芯（二芯、八芯）音箱插夹。
1.1、常用的平衡信号插头：A、卡侬插头（XLR）：卡侬头分为卡侬公头（XLR Male）和卡侬母头（XLR Female）。
卡侬头公、母的辨别很简单，带“针”的为“公头”，带“孔”的为“母头”。
很多音响设备的输入、输出端口为卡侬接口，同样带“针”的接口为“公座”，带“孔”的接口为“母座”。
1.2、常用的非平衡信号插头：A、大二芯插头（PhonJack Unbalance）。
功放机与音箱接线图
功放机与音箱接线图一、前言功放机与音箱的正确接线是保证音频设备正常工作的重要一环。
正确的接线可以确保音频信号的传输质量，避免干扰和损耗。
本文将介绍功放机与音箱的接线方法，并提供接线图示以作参考。
二、接线方法在开始接线之前，确保功放机和音箱的电源已关闭，并将音箱与音源设备（如CD机、手机等）连接好。
1. 单声道连接当您只有一个音箱时，可以使用单声道连接方式。
步骤：1.将音源设备的输出端（如CD机的音频输出）插入功放机的音频输入端口。
通常为RCA接口（白色或红色）或3.5mm耳机插孔。
2.将功放机的音频输出端口（通常为RCA接口）与音箱的音频输入端口（也通常为RCA接口）相连。
如果使用3.5mm耳机插孔，请使用3.5mm转RCA插头连接。
3.打开功放机和音箱的电源，适当调节音量，即可享受音乐。
2. 双声道连接当您有两个音箱时，可以使用双声道连接方式，以获得更立体、更真实的音频效果。
步骤：1.将音源设备的左声道输出插头插入功放机的L（左）音频输入端口。
2.将音源设备的右声道输出插头插入功放机的R（右）音频输入端口。
3.将功放机的L音频输出端口连接到左音箱的音频输入端口。
4.将功放机的R音频输出端口连接到右音箱的音频输入端口。
5.打开功放机和音箱的电源，适当调节音量，即可享受立体音效。
3. 多声道连接当您有多个音箱时，想要获得更加沉浸的音效体验，可以使用多声道连接方式。
步骤：1.根据功放机的多声道输出端口数量，依次将音箱连接到相应的端口上。
通常为RCA插口。
2.打开功放机和音箱的电源，适当调节音量，即可享受多声道环绕音效。
三、接线图示以下是各种连接方式的接线图示供您参考：1. 单声道连接音源设备──── 功放机──── 音箱2. 双声道连接┌─────────┐音源设备───┤ 功放机├──── 音箱（L）├─────────┤└─────────┘┌─────────┐音源设备───┤ 功放机├──── 音箱（R）├─────────┤└─────────┘3. 多声道连接┌─────────────────┐音源设备───┤ 功放机├──── 音箱（FL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（FR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（C）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SW）├─────────────────┤└─────────────────┘四、总结正确的功放机与音箱接线能够提供高质量的音频传输和更好的音乐体验。

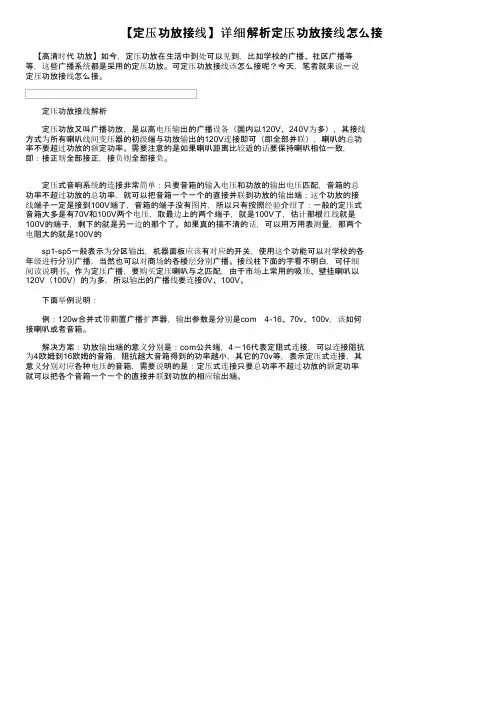

【定压功放接线】详细解析定压功放接线怎么接
【定压功放接线】详细解析定压功放接线怎么接 【高清时代功放】如今，定压功放在生活中到处可以见到，比如学校的广播、社区广播等等，这些广播系统都是采用的定压功放。
可定压功放接线该怎么接呢？今天，笔者就来说一说定压功放接线怎么接。
定压功放接线解析 定压功放又叫广播功放，是以高电压输出的广播设备（国内以120V、240V为多），其接线方式为所有喇叭线间变压器的初级端与功放输出的120V连接即可（即全部并联），喇叭的总功率不要超过功放的额定功率。
需要注意的是如果喇叭距离比较近的话要保持喇叭相位一致，即：接正则全部接正，接负则全部接负。
定压式音响系统的连接非常简单：只要音箱的输入电压和功放的输出电压匹配，音箱的总功率不超过功放的总功率，就可以把音箱一个一个的直接并联到功放的输出端；这个功放的接线端子一定是接到100V端了，音箱的端子没有图片，所以只有按照经验介绍了：一般的定压式音箱大多是有70V和100V两个电压，取最边上的两个端子，就是100V了，估计那根红线就是100V的端子，剩下的就是另一边的那个了。
如果真的搞不清的话，可以用万用表测量，那两个电阻大的就是100V的 sp1-sp5一般表示为分区输出，机器面板应该有对应的开关，使用这个功能可以对学校的各年级进行分别广播，当然也可以对商场的各楼层分别广播。
接线柱下面的字看不明白，可仔细阅读说明书。
作为定压广播，要购买定压喇叭与之匹配，由于市场上常用的吸顶、壁挂喇叭以120V（100V）的为多，所以输出的广播线要连接0V、100V。
下面举例说明： 例：120w合并式带前置广播扩声器，输出参数是分别是com 4-16、70v、100v，该如何接喇叭或者音箱。
解决方案：功放输出端的意义分别是：com公共端，4－16代表定阻式连接，可以连接阻抗为4欧姆到16欧姆的音箱，阻抗越大音箱得到的功率越小，其它的70v等，表示定压式连接，其意义分别对应各种电压的音箱，需要说明的是：定压式连接只要总功率不超过功放的额定功率就可以把各个音箱一个一个的直接并联到功放的相应输出端。
专业音响设备的连接方法
专业音响设备的连接方法1. 低音系统设备连接顺序：调音台（1-2编组）→均衡器→分频器→压限器→低音功放→低音音箱。
2、辅助音响系统设备连接顺序：调音台（3-4编组）→均衡器→延时器（可选）→压限器→辅助音箱功放→辅助音箱。
3、主音响系统设备连接顺序：调音台（L-R主通道）→均衡器→激励器（可选）→反馈抑制器（可选）→压限器→主音箱功放→主音箱。
4、监听系统设备连接顺序：调音台（AUX输出）→均衡器→压限器→监听音箱功放→监听音箱。
以上第1种连接方式可以单独控制低音的音量，这样我们在慢摇或迪高时调音台1-2编组的音量就可以开大些，在歌手演唱时就可以开小些，这样很灵活；第2种连接方法也可以很好的控制辅助音箱的声音；第3种主音箱我们当然习惯从调音台的L-R总输出来输出音量；第4种监听系统，标准来说要从AUX来输出音量，这样可以按照歌手或乐队的要求，灵活调整调音台各声道的音量，但在较小的音响系统中，监听信号可以直接从主通道信号娶。
以上第1和第2种连接法还要注意：既然1-2、3-4编组我们已经从后面相对应的输出口独立输出信号了给低音系统和辅助系统了，那1-2、3-4编组就不要再通过调音台的总音量输出了，也就是1-2、3-4编组到调音台总音量的切换开关就不要再开了。
当然我们还是要根据需要和设备的数量来灵活安排设备连接时的顺序，以上顺序只供参考。
5、设备连接时的要点：以上简单介绍了各种连接线的种类、整理以及设备连接顺序，在设备的具体连接中，面对各种各样、数目繁多的设备插口，好多音响师就不知道怎么下手了，其实很简单，大家只要记住以下几点就好了：（1）、Balance 平衡方式：现在大多数音响设备后面板上的插口都是平衡端口，我们只不过是选择是用XLR卡侬接头的平衡线路来连接设备还是用TRS 6.35cm立体声接头的平衡线路来连接设备而已。
（2）、Unbalance非平衡方：虽然现在大多数音响设备后面板上的插口都是平衡端口，但有一些设备还是有非平衡端口的，比如有些电子分频器的输出插口有的就标有：Balance OUT（平衡输出）和Unbalance OUT（非平衡）输出，所以我们也可以采用TS 6.35cm单声道接头的非平衡线来连接设备，只要线路不要太长，干扰不要太大，这样连接还是可以的。
音箱安装方法
音箱安装方法音箱是我们日常生活中常见的电子产品，它能够为我们带来高品质的音乐享受，提升我们的生活品质。
然而，很多人在安装音箱时会遇到一些困难，不知道如何正确地安装和使用。
今天，我们就来分享一下音箱的安装方法，希望能够帮助到大家。
首先，我们需要准备好安装音箱所需的工具和材料。
通常情况下，安装音箱需要用到螺丝刀、扳手、音频线等工具，以及音箱、功放、音频源等材料。
在确认所需工具和材料齐全后，我们就可以开始安装音箱了。
第一步是确定音箱的安装位置。
一般来说，音箱应该放置在离听众位置较近的地方，以便获得更好的音质效果。
同时，要注意避免将音箱放在有阻碍物的地方，以免影响音质的传播。
在确定好安装位置后，我们可以将音箱放置在合适的位置上。
第二步是连接音箱和功放。
首先，我们需要将音箱的音频线与功放的输出端口相连接，确保连接牢固。
接着，将功放的电源线插入电源插座，打开功放的电源开关。
这样，音箱和功放之间的连接就完成了。
第三步是连接音频源。
音频源可以是电脑、手机、CD机等设备，我们需要将音频源的音频线与功放的输入端口相连接，同样要确保连接牢固。
然后，打开音频源设备，选择需要播放的音乐或声音。
最后一步是调试音箱。
在连接好音箱、功放和音频源后，我们可以通过调试音箱的音量、音调等参数来获得更好的音质效果。
可以适当调节音箱的位置和角度，以及功放的音量大小，来获得最佳的音乐体验。
总的来说，安装音箱并不复杂，只需要按照正确的步骤来进行操作，就能够顺利完成安装。
希望通过本文的介绍，能够帮助到大家更好地安装和使用音箱，享受高品质的音乐享受。
祝大家使用愉快！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功放和音箱的接线方法
1、功放分定压式与定阻式：
定压功放一般用于公共场合的公共广播，其特点为单声道输出、高电压低电流输出。
定阻功放多用于专业场合，其特点为立体声输出、低电压高电流输出。
2、我们的功放都是定阻式，下面主要讲定阻功放与音箱。
定阻即是指负载的阻抗要与功放输出阻抗相匹配，所以只要你系统中连接的音箱总电阻与功放一致就行了，不管你的音箱串联、并联或者混联都行。
关于串联和并联的电阻计算公式在初中就学了：
串联时：R=R1+R2
并联时：R=1/(1/R1+1/R2)
比如说，
有2只16Ω的音箱，用我们的CS功放（4Ω/8Ω）去推，可以将音箱并联得到8Ω；
有1台16Ω的功放，要推我们的2只E-8（8Ω），可以将音箱串联得到16Ω；
有1台16Ω功放，要推4只16Ω的音箱，可以将其中两只并联，再将另外两只并联，最后把两组音箱串联得到16Ω；
在我们常用的方案里，1台CS2000功放推4只E-8音箱，就是把E-8两两并联，音箱阻抗变为4Ω，功放自适应为4Ω，功率也相应加大了。
本帖最后由SVSZ 于2011-7-22 16:33 编辑
1、先常规解释功放桥接的定义：
桥接模式(bridge mode)是利用功放内部的两个放大电路相互推挽，从而产生更大输出电压的方式，功放设定为桥接模式后，成为一台单声道放大器，只可以接受一路输入信号进行放大，输出端为两路功放输出的正端之间。
桥接的定义说得很清楚了，设置成桥接模式往往是因为功放的功率不够，而桥接模式下功放的输出功率一般为普通模式下的2-3倍。
但是在桥接模式下功放只是单声道输出（推一只音箱，比如常用来推一只低音炮）。
2、桥接方法：
将功放的模式开关调至Bridge，然后把音箱线的正极接到功放左声道的正极，音箱线的负极接到功放右声道的正极，咱们SVS各款功放的桥接开关和接线方法详见下图：
（CS系列功放桥接开关，按下状态为桥接模式，弹出状态为立体声模式）
（H系列功放桥接开关，从上到下依次为立体声、单声道、桥接模式）
（P系列功放桥接开关，从上往下依次为桥接模式、立体声模式）功放桥接接法：
3、SVS功放音箱功率参数
从该表可以看出，
CS1400功放在20-20Khz桥接状态下（阻抗8Ω）功率为620W，立体声模式下仅260W，CS2000桥接更是达到了900W。
（注：THD+N 指总谐波失真+噪声，所以该值越小越好。
我们一般看功放在图中蓝色背景区域状态下工作的参数。
）。
