碳膜固定电阻器

合集下载

电阻器的命名规则与电阻类别(带实物图)

电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。

表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。

第二部分用字母表示电阻器的电阻体材料。

第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。

第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。

例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器） RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B 0.5——不燃性、额定功率为0.5W8——序号电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。

为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

常用电阻器及参数一览表

常用电阻器及参数一览表
本文档旨在提供常用电阻器的参数一览表，帮助用户了解不同类型电阻器的特点和性能指标。

1. 固定电阻器（Fixed Resistors）
- 碳膜电阻器（Carbon Film Resistor）：
- 特点：稳定性好、价格低廉、适用于一般电路。

- 参数：阻值范围、功率耗散、温度系数。

- 金属膜电阻器（Metal Film Resistor）：
- 特点：精确度高、温度系数低、噪音小。

- 参数：阻值范围、功率耗散、温度系数。

- 电位器（Potentiometer）：
- 特点：阻值可调节、适用于电压分压和信号调节。

- 参数：阻值范围、功率耗散、线性度。

- 稳压电阻器（Voltage Regulator Resistor）：
- 特点：具有稳压特性、适用于稳压电源。

- 参数：阻值、功率耗散、稳压精度。

2. 可变电阻器（Variable Resistors）
- 旋转电位器（Rotary Potentiometer）：
- 特点：阻值可调节、适用于音量调节、亮度调节等。

- 参数：阻值范围、功率耗散、耐久性。

- 線性可變電阻器（Linear Variable Resistor）：
- 特点：阻值可线性调节、适用于灯光调节、电机速度控制等。

- 参数：阻值范围、功率耗散、线性度。

以上是常用电阻器及其参数的一览表。

用户可以根据实际需求
选择适合的电阻器类型和性能指标。

注意：本文档仅供参考，具体参数请参考电阻器产品规格表或
官方文档。

电阻参数

100K 110K 120K 130K 150K 160K 180K 200K 220K 240K 270K 300K 330K 360K 390K 430K 470K 510K 560K 620K 680K 750K 820K 910K
1.0M 1.1M 1.2M 1.3M 1.5M 1.6M 1.8M 2.0M 2.2M 2.4M 2.7M 3.0M 3.3M 3.6M 3.9M 4.3M 4.7M 5.1M 5.6M 6.2M 6.8M 7.5M 8.2M 9.1M
贴片电阻标准阻值
常规的贴片电阻阻值采用 E24，E96 系列。 1948 年 IEC 第 12 技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和 0.1uF 以下电容器的优先数系列。
尽管想使这些系列按照 10 10 数系标准化，但在若干国家内由于上述元件针对 5 10 、 10 10 和
图 2 (-55 ~+155)功率及环境温度降额曲线图注意事项：
• 设计和使用贴片电阻时，最大功率不能超过其额定功率，否则会降低其可靠性。 • 一般按额定功率的 70%降额设计使用。 • 也不能超过其最大工作电压，否则有击穿的危险。 • 一般按最高工作电压的 75%降额设计使用。当环境温度超过 70°C，必须按照降额曲线图(图 1,图 2)降额使用。
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20

5%碳膜电阻,1%金属膜电阻规格及贴片电阻功率

1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1.50±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四
个系列，具体分类如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
－非常小的公差精度 ±0.1%
－低温度系数 ±25 PPM/°C
－阻值范围广
常应用于

碳膜电阻规格书(47R 1W)

SHEN ZHEN PAK HENG ELECTRONICS CO.,LTD目录1、承认页 (1)2、品名标识、特点、结构图 (2)3、电力特性、性能 (3)4、电阻器特性…………………………………………………………………………… 4~55、电阻器尺寸图 (6)6、包装方式 (7)7、色码 (8)1碳膜固定电阻器 CR (1W)CARBON FILM FIXED RESISTOR STANDARD TYPE CR (1W)品名（PART NUMBER ）依据其种类，分别注明额定功率、容许差率、公称电阻值和形状。

ACCORDING TO THE TYPES OF RESISTORS, THE POWER RATED, RESISTANCE TOLERANCE, RESISTANCE VALUE, SHAPES. 例(e.g)：CR 1W J(±5%) 47R T种类TYPE 额定功率RATED POWER 容许差TOLERANCE 公称值RESISTANCE 形状FORMING● 特点 ◎ 高品质。

◎ 符合JIS 6402 之各项准则。

◎ ±5%之标准误差。

◎ 散装,带状及各种成型剪脚供应。

◎ 可制作极高阻抗。

A) EPOXY RESIN(INSULATIVE LACQUER, SOLVENT-PROOF). PAINT COLOR STANDARD TYPE IS GROUND YELLOW.B) COLOR CODE (PER MIL & EIA STANDARDS PERMANENT).C) CARBON FILM (HIGH STABILITY). D) CERAMIC CORE(HIGH CONDUCTIVITY). E) END CAP(HIGH RELIABILITY FITTING BY ORIGINAL CAP-PRESSING METHOD). F) TIN COPPER WIRE （CONTAINED 99%COPPER ）.性能 CHARACTERISTICS项目 CHARACTERISTICS规格值 SPECIFICATIONS 测试方法 TEST METHODSJIS 5202温度系数 TEMPERATURE COEFFICIENT -1000PPM/℃≤α≤+350PPM/℃5.2短时间过负荷 SHORT TIME OVERLOAD △R≤±(1%R 0+0.05Ω) 5.5 条件A 断续过负荷 PULSE OVERLOAD△R≤±(2%R 0+0.05Ω) 5.8 焊接耐热性 RESISTANCE TO SOLDERING HEAT △R≤±(1%R 0+0.05Ω) 6.4温度循环 TEMPERATURE CYCLING △R≤±(1%R 0+0.05Ω) 7.4 -55℃/85℃ 耐湿负荷寿命LOAD LIFE IN HUMIDITY △R≤±(5%R 0+0.1Ω) 7.9 耐温负荷寿命 LOAD LIFE△R≤±(5%R 0+0.1Ω)7.10负载轻减曲线 POWER DERATING CURVE0 20 4060 80 100 120 -60 -40 -20 020406080100120140160180200220240周围温度(℃) AMBIENT TEMPERATURE(℃)额定电力比 %% O F R A T E D P O W E R -55℃70℃125℃RESISTORS CHARACTERISTIC 电阻器特性RESISTORS CHARACTERISTIC 电阻器特性RESISTOR DIMENSIONS电阻器尺寸图T TAPE型尺寸(T TAPE DIMENSIONS)1 位于胶带内导线长度. 1 LEAD DIMENSIONS INCLUDED IN TAPE.2 突出于胶带外缘导线. 2 LEAD DIMENSIONS OUT OF TYPE.3 涂漆于导线长度. 3 LEAD PAINT DIMENSION4 A 带与B 带位置之差异. 4 DIFFERENCE OF A & B5 电阻中心点位置误差. 5 DIFFERENCE FROM RESISTOR CENTER.6 两端导线L1-L2,最高不可超过1.0MM. 6 |L1-L2|＜1.07 每50个电阻间距排列于胶带上之长度为 7 CUMULATIVE ERROR IS 250±2MM BY250MM±2MM 50 PITCH.8每100个电阻于胶带打孔做记号. 8 PIN-HOLES EVERY 100PCS.品名PART NO. 标准包装PACKING带状尺寸(LEAD TAPING DIMENSION MM)L±0.5 D±0.5 d±0.05p±0.3 W1±1 W2±11W 1000 11 4.5 0.78 5.0 71 83Max1.0PACKING 包装方式COLOR CODE色码STANDARD DECADE VALUES 标准阻抗值E24E48E96E192 E24 E48 E96E1925%2%1%0.5%, 0.1% 5% 2% 1%0.5%, 0.1%100100100 300 316 324320101 324102102 330 328100104 332 332332105105105 336106 340340107107 344109 348 348348110110110110 360 352111 357357113113 361114 365 365365115115115 370117 374374118118 379120120 383 383383121121121 390 388123 392392124124 397126 402 402402127127127 407129 412412130130130 417132 430 422 422422133133133 427135 432432137137 437138 442 442442140140140 448142 453453143143 459145 464 464464147147147 470 470149 475475150150150 481152 487 487487154154154 493156 499499158158 505160160 510 511 511511162162162 517164 523523165165 530167 536 536536169169169 542172 549549174174 556176 560 562 562562178178178 569180180 576576182182 583184 590 590590187187187 597189 604604191191 612193 620 619 619619196196196 626198 634634200200200 642203 649 649649205205205 657208 665665210210 673213 680 681 681681215215215 690220218 698698221221 706223 715 715715226226226 723229 732732232232 741234 750 750 750750237237237 759240240 768768243243 777246 787 787787249249249 796252 806806255255 820 816258 825 825825261261261 835264 845845270267267 856271 866 866866274274274 876277 887887280280 898284 910 909 909909287287287 920291 931931294294 942300298 953 953953301301301 965305 976976309309 988312 316316316。

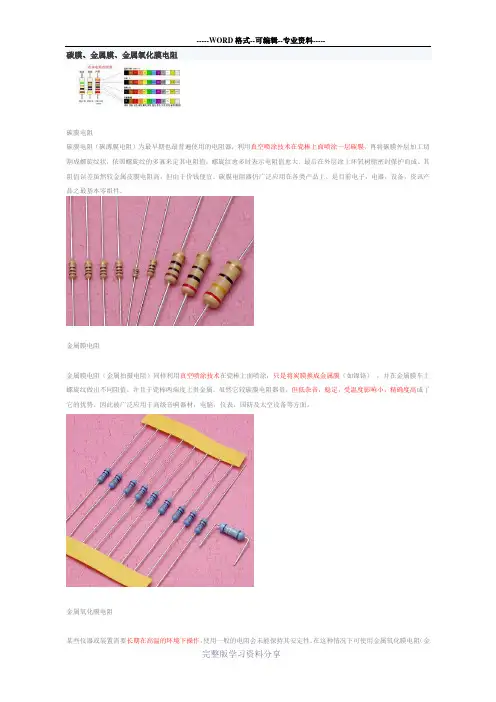

碳膜、金属膜、金属氧化膜电阻区别

碳膜、金属膜、金属氧化膜电阻碳膜电阻碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。

最后在外层涂上环氧树脂密封保护而成。

其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。

碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

金属膜电阻金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。

虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。

因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

金属氧化膜电阻某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。

在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（如氧化锌），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。

它能够在高温下仍保持其安定性，电阻皮膜负载之电力亦较高。

它还兼备低杂音，稳定，高频特性好的优点。

方形线绕电阻方形线绕电阻（钢丝缠绕电阻）又俗称为水泥电组，采用镍，铬，铁等电阻较大的合金电阻线绕在无碱性耐热瓷件上，外面加上耐热，耐湿，无腐蚀之材料保护而成，再把绕线电阻体放入瓷器框内，用特殊不燃性耐热水泥充填密封而成。

而不燃性涂装线绕电阻的差别只是外层涂装改由矽利康树脂或不燃性涂料。

它们的优点是阻值精确，低杂音，有良好散热及可以承受甚大的功率消耗，大多使用于放大器功率级部份。

缺点是阻值不大，成本较高，亦因存在电感不适宜在高频的电路中使用。

碳质电阻碳质电阻（碳电阻器）是利用石墨，碳等较大电阻系数的物质加上胶合剂加压，加热成棒状，并在制造时植入导线。

碳膜电阻(规格书)

6±1
F T-72 72±2 10±0.5 5±1
Max1.0 Max1.2
6±1
Unit:mm
Page 8 of 15 CF
10.包装 10-1 带式包装 Taping Type
Label 标签
View Hole 检视窗
W W
规格
瓦特数
T-26 T-52 T-65 / T-72
1/6W,1/8W 1/4W,1/2WS 1/6W,1/8W 1/4W,1/2WS 1/2W,1WS
±（5%+0.05Ω）
7.9 在湿度 40℃，相对湿度 90-95%于恒湿箱中，加额定直流电压测试1.5 小时,停止 0.5 小时连续 1000 小时
RESISTANCE CHANGE AFTER
1000HOURS (1.5HRS ON, 0.5HRS OFF) AT
RCWV IN A HUMIDITY CHAMBER CONTROLLED AT 40 ℃, AND 90-95%
9.带装尺寸 Tape Type Dimensions Ｃ
E
B D
型号ＡＢＣＤＥＦ
T-26 26±1 5±0.5 5±1 Max0.6 Max1.2 6±1
A Ｔ-52 52±1 5±0.5 5±1 Max0.8 Max1.2 6±1
T-63 63±1.5 10±0.5
5±1 Max1.0 Max1.2
CAPPRESSING METHOD) d 绝缘及耐溶剂之环氧树脂涂漆 EPOXY RESIN(INSULATIVE LACQUER.
SOLVEN-PROOF)
e 符合 MIL&EIA 规定之标准色码带 COLOR CODE(PER MIL＆EIA STANDARDS

电阻大全

5．光敏电阻器的选用选用光敏电阻器时，应首先确定应用电路中所需光敏电阻器的光谱特性类型。若是用于各种光电自动控制系统、电子照相机和光报警器等电子产品，则应选取用可见光光敏电阻器；若是用于红外信号检测及天文、军事等领域的有关自动控制系统、则应选用红外光光敏电阻器；若是用于紫外线探测等仪器中，则应选用紫外光光敏电阻器。
器。一般电路使用的电阻器允许误差为±5%~±10%。精密仪器及特殊电路中使用的电阻
器，应选用精密电阻器。
所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大
或减小电阻器的功率。若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要
求功率的1~2倍。
1．分类
1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
MF111系列等多种。MF52系列、MF111系列的NTC热敏电阻器适用于-80℃~+200℃温度范围内
的测温与控温电路。MF51系列、MF91-MF96系列的NTC热敏电阻器适用于300℃以下的测温与
控温电路。MF54系列、MF55系列的NTC热敏电阻器适用于125℃以下的测温与控温电路。
器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。
线绕电阻器的功率较大，电流噪声小，耐高温，但体积较大。普通线绕电阻器常用于低频
电路或中作限流电阻器、分压电阻器、泄放电阻器或大功率管的偏压电阻器。精度较高的
线绕电阻器多用于固定衰减器、电阻箱、计算机及各种精密电子仪器中。
