KEYSTONE蝶阀工作原理及结构
蝶阀的特点原理和应用
蝶阀的特点、原理和应用1. 蝶阀的特点蝶阀是一种常见的控制阀门，具有以下特点：•结构简单、尺寸小巧：蝶阀相对于其他类型的阀门来说，结构非常简单，由阀体、阀盘和轴组成。
它们通常比其他阀门更小巧，因此可以在空间受限的情况下使用。
•快速开启和关闭：蝶阀的阀盘通过杆或手柄进行旋转控制，因此开启和关闭速度较快。
这使得蝶阀非常适用于需要快速操作的应用。
•流体流阻小：蝶阀的阀体设计为圆形或椭圆形，阀盘也具有与阀体相匹配的形状，因此在开启状态下，蝶阀几乎没有任何流阻。
这使得流体能够快速通过阀门流过，降低了压力损失。
•密封性能好：蝶阀通常采用弹性材料制成的阀座，能够有效密封。
当阀盘完全关闭时，阀盘与阀座之间形成密封，避免了泄漏问题。
2. 蝶阀的工作原理蝶阀的工作原理基于阀盘的旋转运动。
当手柄或杆旋转时，阀盘跟随旋转。
阀盘可以完全打开、关闭或部分开启，以控制流体的流量。
•全开状态：当阀盘完全打开时，流体可以自由通过阀门，没有阻碍。
这种状态适用于需要最大流量的应用。
•关闭状态：当阀盘完全关闭时，阀座与阀盘之间形成密封，阻止流体通过阀门。
这种状态适用于需要完全截断流体的应用。
•部分开启状态：当阀盘部分打开时，流体可以部分通过阀门，流量可以根据阀盘的位置进行控制。
3. 蝶阀的应用蝶阀具有广泛的应用领域，特别适用于以下情况：•液体和气体控制：蝶阀可以用于控制液体和气体的流量。
其快速开启和关闭的特点使得蝶阀适用于需要频繁调节流量的应用，例如供水管道、化工厂等。
•压力控制：蝶阀可以用于控制液体或气体的压力。
通过调节阀盘的位置，可以改变阀门前后压力的差异，从而实现压力控制。
•废水处理：蝶阀可以用于废水处理厂的排水管道中。
废水通常含有较多的固体颗粒，蝶阀的简单结构使其不容易被堵塞，并且容易清洗维护。
•食品和制药行业：蝶阀在食品和制药行业中广泛应用。
它们可以用于控制流体的流量，在食品和药品的生产过程中保持卫生和安全。
总之，蝶阀由于其结构简单、快速开闭、流阻小和良好的密封性能而在广泛应用中得到使用。

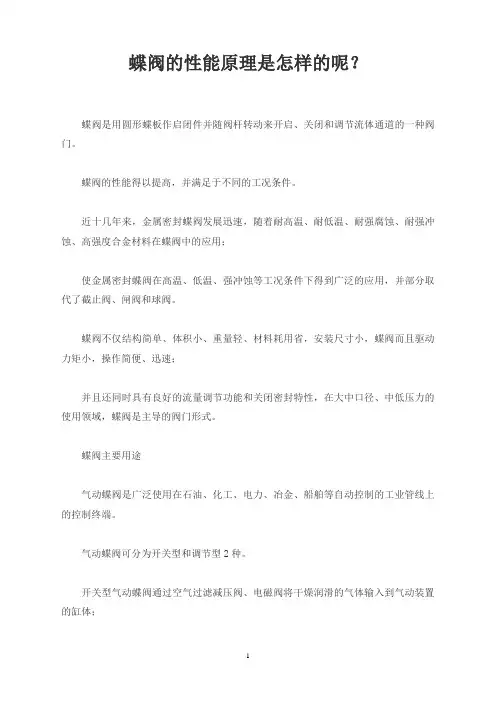

蝶阀的性能原理是怎样的呢？
蝶阀的性能原理是怎样的呢？蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
蝶阀的性能得以提高，并满足于不同的工况条件。
近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用；使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，蝶阀而且驱动力矩小，操作简便、迅速；并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
蝶阀主要用途气动蝶阀是广泛使用在石油、化工、电力、冶金、船舶等自动控制的工业管线上的控制终端。
气动蝶阀可分为开关型和调节型2种。
开关型气动蝶阀通过空气过滤减压阀、电磁阀将干燥润滑的气体输入到气动装置的缸体；实现蝶阀的启闭动作，顶部限位开关反馈反馈阀门的位置信号；调节型气动蝶阀通过空气过滤减压阀、定位器、电磁阀将干燥润滑的气体输入到气动装置的缸体；使气动装置按规定要求转向，实现蝶阀的启闭和调节动作。
蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用；而且还应用于热电站的冷却水系统。
工业专用蝶阀的特点能耐高温；适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，蝶阀阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

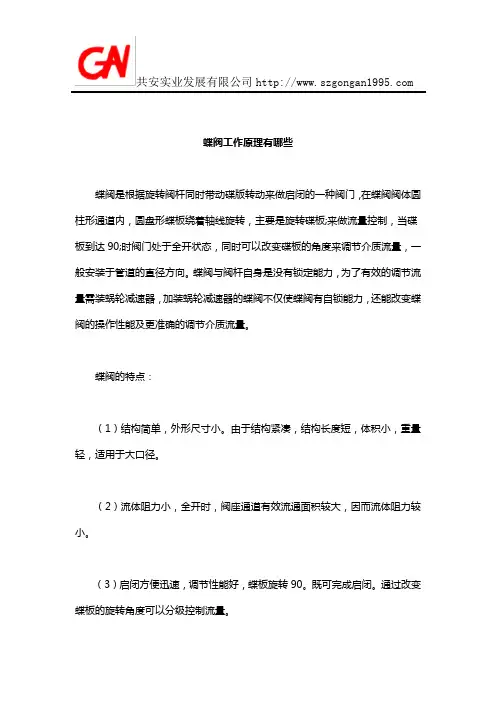

蝶阀工作原理有哪些
共安实业发展有限公司蝶阀工作原理有哪些蝶阀是根据旋转阀杆同时带动碟版转动来做启闭的一种阀门，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，主要是旋转碟板;来做流量控制，当碟板到达90;时阀门处于全开状态，同时可以改变碟板的角度来调节介质流量，一般安装于管道的直径方向。
蝶阀与阀杆自身是没有锁定能力，为了有效的调节流量需装蜗轮减速器，加装蜗轮减速器的蝶阀不仅使蝶阀有自锁能力，还能改变蝶阀的操作性能及更准确的调节介质流量。
蝶阀的特点：（1）结构简单，外形尺寸小。
由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径。
（2）流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。
（3）启闭方便迅速，调节性能好，蝶板旋转90。
既可完成启闭。
通过改变蝶板的旋转角度可以分级控制流量。
共安实业发展有限公司（4）启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
（5）低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。
受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。
但硬密封蝶阀的使用压力和工作温度范围，都有了很大的提高。
1.蝶阀在完全开启时，具有较小的流阻。
当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。
由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。
依据密封件的强度，也可用于粉状和颗粒状介质。
2.蝶阀适用于流量调节。
由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。
此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
3.蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。
蝶阀的结构原理最适合于制作大口径阀门。
当要求蝶阀作控制流量共安实业发展有限公司 使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。
蝶阀的工作原理
蝶阀的工作原理
蝶阀是一种常用的流体控制阀门，它的工作原理是通过蝶板的旋转来控制流体的流量。
下面将详细介绍蝶阀的工作原理。
蝶阀由阀体、阀杆、蝶板和密封装置组成。
当蝶阀处于关闭状态时，蝶板与阀座完全接触，阻止流体通过。
当需要开启蝶阀时，通过旋转阀杆，使蝶板与阀座分离，从而允许流体通过。
蝶板是蝶阀中最重要的部件之一。
它通常由金属材料制成，可以固定在阀杆上旋转。
蝶板的形状类似于一只蝴蝶的翅膀，故得名蝶板。
当蝶阀开启时，蝶板转动，将流体引导到蝶板上的空腔，流体通过蝶板后，再通过阀体两侧的法兰连接管道，实现了流体的控制。
蝶阀的开度可以通过旋转蝶板角度来调节，从而控制流体的流量。
当蝶板与阀座部分接触时，会有一定的阻力产生，这会导致流体的压降。
通过调整蝶板的开度，可以改变流体通过蝶阀时的阻力，从而实现流量的调节。
蝶阀的密封装置通常由橡胶环或填料等材料制成，用于确保蝶板与阀座之间的严密性。
当蝶阀处于关闭状态时，密封装置可以有效防止流体泄漏。
总的来说，蝶阀的工作原理是通过旋转蝶板来控制流体的流量。
通过调节蝶板的开度和旋转角度，可以实现对流体的精确控制。
蝶阀广泛应用于各种工业领域，例如化工、冶金、电力等。

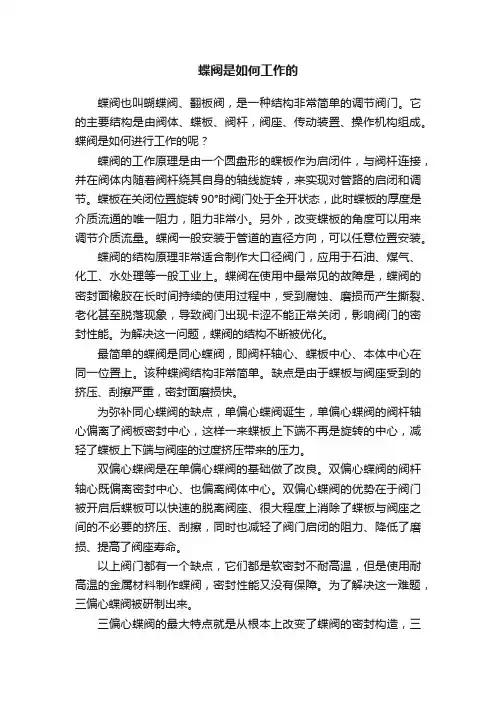

蝶阀是如何工作的
蝶阀是如何工作的蝶阀也叫蝴蝶阀、翻板阀，是一种结构非常简单的调节阀门。
它的主要结构是由阀体、蝶板、阀杆，阀座、传动装置、操作机构组成。
蝶阀是如何进行工作的呢？蝶阀的工作原理是由一个圆盘形的蝶板作为启闭件，与阀杆连接，并在阀体内随着阀杆绕其自身的轴线旋转，来实现对管路的启闭和调节。
蝶板在关闭位置旋转90°时阀门处于全开状态，此时蝶板的厚度是介质流通的唯一阻力，阻力非常小。
另外，改变蝶板的角度可以用来调节介质流量。
蝶阀一般安装于管道的直径方向，可以任意位置安装。
蝶阀的结构原理非常适合制作大口径阀门，应用于石油、煤气、化工、水处理等一般工业上。
蝶阀在使用中最常见的故障是，蝶阀的密封面橡胶在长时间持续的使用过程中，受到腐蚀、磨损而产生撕裂、老化甚至脱落现象，导致阀门出现卡涩不能正常关闭，影响阀门的密封性能。
为解决这一问题，蝶阀的结构不断被优化。
最简单的蝶阀是同心蝶阀，即阀杆轴心、蝶板中心、本体中心在同一位置上。
该种蝶阀结构非常简单。
缺点是由于蝶板与阀座受到的挤压、刮擦严重，密封面磨损快。
为弥补同心蝶阀的缺点，单偏心蝶阀诞生，单偏心蝶阀的阀杆轴心偏离了阀板密封中心，这样一来蝶板上下端不再是旋转的中心，减轻了蝶板上下端与阀座的过度挤压带来的压力。
双偏心蝶阀是在单偏心蝶阀的基础做了改良。
双偏心蝶阀的阀杆轴心既偏离密封中心、也偏离阀体中心。
双偏心蝶阀的优势在于阀门被开启后蝶板可以快速的脱离阀座、很大程度上消除了蝶板与阀座之间的不必要的挤压、刮擦，同时也减轻了阀门启闭的阻力、降低了磨损、提高了阀座寿命。
以上阀门都有一个缺点，它们都是软密封不耐高温，但是使用耐高温的金属材料制作蝶阀，密封性能又没有保障。
为了解决这一难题，三偏心蝶阀被研制出来。
三偏心蝶阀的最大特点就是从根本上改变了蝶阀的密封构造，三偏心蝶阀是扭力密封，而不再是位置密封，也就是说不再是依靠阀座的弹性变形来密封，而是完全依靠阀座的接触面压来达到密封效果。
蝶阀(很清晰的图片介绍)
蝶阀的原理与结构形式蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
电动蝶阀(图1)蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
蝶阀结构图(图2)蝶阀按结构形式分类分为：同心蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀。
驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动。
一、同心蝶阀：该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。
结构简单、制造方便。
常见的衬胶蝶阀即属于此类。
缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。
同心蝶阀(图3)二、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
单偏心蝶阀(图4)三、双偏心蝶阀：在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
双偏心蝶阀(图5)四、三偏心蝶阀：要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心(偏离金属密封面中心线)。
三偏心蝶阀(图6)。
KEYSTONE
内件代码
数字 061 064 285 323 723 805 070 067
字母 CLE2 CLE3 CYE3 CYE2 CEE3 CEE2 CDE3 CDE2
阀体 铸铁 铸铁 铸铁 铸铁 铸铁 铸铁 铸铁 铸铁
连接标准 ● AE=AS 2129 表 E ● AN=ANSI 150 B16-1 150 ● 其他法兰标准可按客户要求
FAR1 对夹式
FAR2 支耳式
尺寸(mm)
阀门 阀杆 尺寸 连接 A B B 1 C D E F K Q ( m m ) 代码 350 C A G 339 425 525 305 76 152 76 267 333 400 C A H 390 484 588 336 102 152 76 310 381 450 D A J 441 543 635 368 108 203 108 346 429 500 D A J 491 597 689 403 127 203 108 381 476 600 D A J 591 718 N / A 495 151 203 108 432 575 750 D A K 743 879 N / A 584 168 203 108 533 729 900 D A V 895 1048 N / A 705 200 203 140 635 876
阀板 铝青铜 铝青铜 镀镍球铁 镀镍球铁 316 不锈钢 316 不锈钢 球铁 球铁
阀杆 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢 316 不锈钢
阀座 乙丙橡胶 丁腈橡胶 丁腈橡胶 乙丙橡胶 丁腈橡胶 乙丙橡胶 丁腈橡胶 乙丙橡胶
材料规格 A S T M A - 1 2 6 ，B 类 ASTM B-148 ，UNS C 95200A 级 ASTM A-536 GR 65/45/12 ASTM A-743 ，CF8M ASTM A-276 UNS S31600 -
蝶阀 工作原理
蝶阀工作原理蝶阀是一种常见的控制阀门，其工作原理是通过阀瓣的旋转来调节介质的流量。
蝶阀由阀体、阀瓣、阀杆和驱动装置等组成。
当驱动装置启动时，阀瓣会旋转打开或关闭，从而控制介质的流动。
蝶阀的阀瓣形状类似于蝴蝶的翅膀，因此得名。
阀瓣位于阀体内部的通道中，通过阀杆与驱动装置相连。
在阀瓣关闭的状态下，介质无法通过阀门，而在阀瓣打开的状态下，介质可以自由流动。
通过控制阀瓣的旋转角度，可以调节介质的流量。
蝶阀的工作原理可以简单地分为两个步骤：打开和关闭。
首先，当驱动装置启动时，阀杆会带动阀瓣旋转，使其打开。
在打开的状态下，介质可以通过阀门，实现流动。
这时，阀瓣的角度决定了介质流动的通道大小，从而控制了流量的大小。
而当需要关闭介质流动时，驱动装置会使阀瓣旋转到关闭的位置。
阀瓣的关闭可以阻止介质的流动，起到截断介质的作用。
通过控制阀瓣的旋转角度，可以实现介质的精确控制。
蝶阀的工作原理基于旋转运动，相比于其他阀门，具有以下优点：1. 快速反应：蝶阀的阀瓣可以快速旋转，实现快速的开启和关闭，因此能够快速响应控制信号，实现精确的介质控制。
2. 流体阻力小：蝶阀的阀瓣位于介质流动的通道中，与介质接触的面积相对较小，从而减小了流体的阻力，降低了能耗。
3. 结构简单：蝶阀的结构相对简单，由少量的部件组成，安装和维修都比较方便。
4. 体积小：蝶阀相对于其他阀门来说，体积较小，可以节省空间。
蝶阀在工业生产中广泛应用，特别是在液体和气体的控制系统中。
例如，在供水系统中，蝶阀可以用来控制水的流量；在化工生产中，蝶阀可以用来控制各种化学品的流动；在空调系统中，蝶阀可以用来控制冷却剂的流量等等。
蝶阀通过阀瓣的旋转来控制介质的流动，具有快速反应、流体阻力小、结构简单和体积小等优点。
在工业生产中有着广泛的应用。
通过合理的设计和选择，蝶阀可以实现精确的介质控制，提高生产效率，降低能耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KEYSTONE蝶阀工作原理及结构
东莞市巴菲特自动化设备有限公司具有良好的市场信誉，专业的销售和技术服务团队，凭着多年经营经验，熟悉并了解市场行情，赢得了国内外厂商的支持。
本公司已成为众大中小企业的固定供应商及国内贸易商合作伙伴,至力于成为行业中之一的公司，美国KEYSTONE蝶阀等产品是我司主要销售产品之一，我司备有大量现货，价格优惠，质量有保证欢迎新老客户前来询价采购。
KEYSTONE蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。
蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展的阀门品种之一。
蝶阀的使用非常广泛。
其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性，以及一阀多功能发展。
其可靠性及其他性能指标均达到较高水平。
随着防化学腐蚀的合成橡胶在蝶阀上的应用，蝶阀的性能得以提高。
由于合成橡胶具有耐腐蚀、抗冲蚀、尺寸稳定、回弹性好、易于成形、成本低廉等特点，并可以根据不同的使用要求选择不同性能的合成橡胶，以满足蝶阀的使用工况条件。
由于聚四氟乙烯(PTFE)具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于成形、尺寸稳定，并且可以通过填充、添加适当的材料改善其综合性能，得到强度更好、摩擦系数更低的蝶阀密封材料，克服了合成橡胶的局限性，因而以聚四氟乙烯为代表的高分子聚合材料及其填充改性材料，在蝶阀上得到了广泛的应用，从而使蝶阀的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可靠，使用寿命更长的蝶阀。
为了满足高低温度、强冲蚀、长寿命等工业应用的使用要求，金属密封蝶阀得到了很大的发展。
随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高低温度、强冲蚀、长寿命等工业领域得到了广泛的应用，出现了大口径(9~750mm)、高压力(42.0MPa)、宽温度范围(-196~606℃)的蝶阀，从而使蝶阀的技术达到一个全新的水平。
蝶阀在完全开启时，具有较小的流阻。
当开启在大约15°~70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍。
由于蝶阀蝶板的运动带有擦拭性，故大多数的蝶阀可用于带悬浮固体颗粒的介质。
依据密封件的强度，也可用于粉状和颗粒状介质。
蝶阀适用于流量调节。
由于蝶阀在管中的压力损失比较大，大约是闸阀的三倍，因此在选择蝶阀时，应充分考虑管路系统受压力损失的影响，还应考虑关闭时蝶板承受管路介质压力的强度。
此外，还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
蝶阀的结构长度和总体高度较小，开启和关闭速度较快，且具有良好的流体控制特性。
蝶阀的结构原理于制作大口径阀门。
当要求蝶阀作控制流量使用时，最重要的是正确选择蝶阀的规格和类型，使之能恰当地、有效地工作。
通常，在节流、调节控制与泥浆介质中，要求结构长度短、启闭速度快、低压截止(压差小)，推荐选用蝶阀。
在双位调节、缩径的通道、低噪声、有气穴和汽化现象、向大气少量渗漏、具有磨蚀性介质时，可选用蝶阀。
在特殊工况条件下节流调节，或要求密封严格、磨损严重、低温(深冷)等工况条件下。
KEYSTONE蝶阀结构
主要由阀体、阀杆、蝶板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置蝶板。
特点
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆，在管道口积存液体最少。
低压下，可以实现良好的密封。
调节性能好。
3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。
蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。
与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构，可实现远距离控制和自动化操作。
KEYSTONE蝶阀优点
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体最少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力，可选择手动、电动、气动、液压方式。
