第六章 6-7 母线、绝缘子、电力电缆
第六章 电力线路
我国直流超高压输电线路最高的电压等级是500kV。
4.根据用电的性质分为：动力线路和照明线路。
二、电力线路在电力系统中涉及的范围
电力线路是联结发电厂和用户之间的一个中间环节，分布地域广，架空
电力线路和电力电缆线路无处不在。电力线路的电压几乎包含了电力系统中 的所有电压等级。电力线路的安全性和可靠性是电力系统管理的一个重要指 标，涉及电力线路的设计、施工的质量以及运行管理水平。
横担水平排列 0.3 0.3 0.3 0.35 0.35 0.4 0.45 0.7 — — — 低
铁 沿墙装设 1.0 1.0 — — — — — — — — — 街 压 码 电杆装设 1.0 1.0 1.0 — — — — — — — —
（5）低压架空线路与门窗的最小距离（单位：m） 表6—8
2.裸导线的分类
按结构分为：单股线、多股绞线。 绞线分为：铝绞线、铜绞线和钢芯铝绞线。 铝绞线(LJ)多用于10kV及以下线路上， 如工厂的10kV进线和厂区220V/380V架空线。 钢芯铝绞线(LGJ)：在铝绞线中加入钢芯， 就构成了钢芯铝绞线，既保持了铝的较好导 电性能，又提高了铝绞线的机械强度，广泛用于高压架空电力线路中。 220V/380V低压架空线路通常采用绝缘电线或电缆。
二、导线
导线是架空电力线路的主体，担负着输送电能的责任。选择导线
除了考虑其导电性能之外，还要考虑其机械强度和耐腐蚀性。
1.导线的材质及其优缺点
电力线路的材质有铜、铝和钢。
（1）铜：导电性最好，机械强度高，耐腐蚀性能较好。 （2）铝：导电性较好，机械强度低，耐腐蚀性能差。 （3）钢：导电性能较差，机械强度高，耐腐蚀性能差。

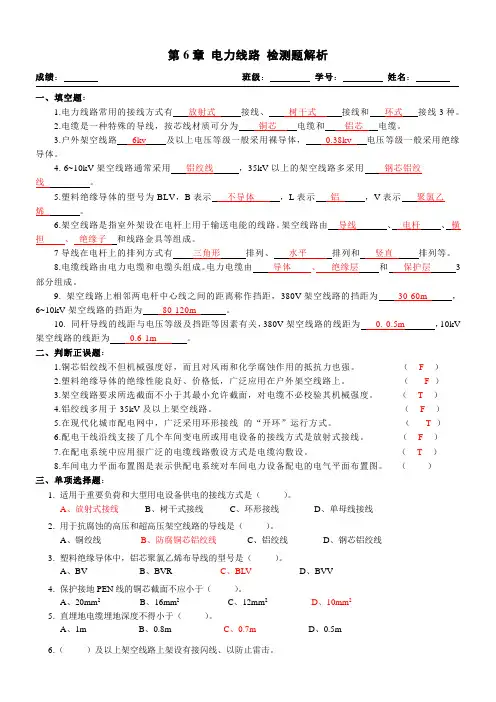

供配电技术(第四版)第6章 电力线路 检测题解析
第6章电力线路检测题解析成绩：班级：学号：姓名：一、填空题：1.电力线路常用的接线方式有放射式接线、树干式接线和环式接线3种。
2.电缆是一种特殊的导线，按芯线材质可分为铜芯电缆和铝芯电缆。
3.户外架空线路6kv及以上电压等级一般采用裸导体，0.38kv 电压等级一般采用绝缘导体。
4. 6~10kV架空线路通常采用铝绞线，35kV以上的架空线路多采用钢芯铝绞线。
5.塑料绝缘导体的型号为BLV，B表示不导体，L表示铝，V表示聚氯乙烯。
6.架空线路是指室外架设在电杆上用于输送电能的线路。
架空线路由导线、电杆、横担、绝缘子和线路金具等组成。
7导线在电杆上的排列方式有三角形排列、水平排列和竖直排列等。
8.电缆线路由电力电缆和电缆头组成。
电力电缆由导体、绝缘层和保护层3部分组成。
9. 架空线路上相邻两电杆中心线之间的距离称作挡距，380V架空线路的挡距为30-60m ，6~10kV架空线路的挡距为80-120m 。
10. 同杆导线的线距与电压等级及挡距等因素有关，380V架空线路的线距为0.-0.5m，10kV 架空线路的线距为0.6-1m 。
二、判断正误题：1.铜芯铝绞线不但机械强度好，而且对风雨和化学腐蚀作用的抵抗力也强。
（ F ）2.塑料绝缘导体的绝缘性能良好、价格低，广泛应用在户外架空线路上。
（F）3.架空线路要求所选截面不小于其最小允许截面，对电缆不必校验其机械强度。
（T ）4.铝绞线多用于35kV及以上架空线路。
（ F ）5.在现代化城市配电网中，广泛采用环形接线的“开环”运行方式。
（T）6.配电干线沿线支接了几个车间变电所或用电设备的接线方式是放射式接线。
（ F ）7.在配电系统中应用很广泛的电缆线路敷设方式是电缆沟敷设。
（T ）8.车间电力平面布置图是表示供配电系统对车间电力设备配电的电气平面布置图。
（）三、单项选择题：1. 适用于重要负荷和大型用电设备供电的接线方式是（）。
A、放射式接线B、树干式接线C、环形接线D、单母线接线2. 用于抗腐蚀的高压和超高压架空线路的导线是（）。
电力系统分析习题集及答案(杨淑英)
电力系统分析习题集华北电力大学前言本书是在高等学校教材《电力系统稳态分析》和《电力系统暂态分析》多次修改之后而编写的与之相适应的习题集。
电力系统课程是各高等院校、电气工程专业的必修专业课，学好这门课程非常重要，但有很大的难度。
根据国家教委关于国家重点教材的编写要求，为更好地满足目前的教学需要，为培养出大量高质量的电力事业的建设人材，我们编写了这本《电力系统分析习题集》。
力求使该书具有较强的系统性、针对性和可操作性，以便能够使学生扎实的掌握电力系统基本理论知识，同时也能够为广大电力工程技术人员提供必要的基础理论、计算方法，从而更准确地掌握电力系统的运行情况，保证电力系统运行的可靠、优质和经济。
全书内容共分十五章，第一至第六章是《电力系统稳态分析》的习题，第七至第十四章是《电力系统暂态分析》的习题，第十五章是研究生入学考试试题。
本书适用于高等院校的师生、广大电力工程技术人员使用，同时也可作为报考研究生的学习资料。
由于编写的时间短，内容较多，书中难免有缺点、错误，诚恳地希望读者提出批评指正。
目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。
第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。
2第六节第七节裸导体、电缆、绝缘子和套管的选择
支柱绝缘子和穿墙套管的选择和校验项目见下表：
支柱绝缘子 穿墙套管
说明： 1、按额定电流选择穿墙套管 满足 Imax≤KIN
85 K ( : 环境温度) 45
对于母线型穿墙套管，因本身无导体，不必按此项选择 和校验热稳定。 2 I t t Qk 2、对于穿墙套管的热稳定校验应满足 3、动稳定校验 计算Fmax的说明如下： 布置在同一平面内的三相母线(如下图)，在发生短路时， 支持绝缘子所受的力为 Fmax F1 F2 1.732 i 2 sh Lc 10 7 2 a
2 12 sh
3条时， 条间中心距为2b, lb：两衬垫之间的距离 （一般为30-50cm）
1 f b 8( k12 k13 )i 10 9 b
②衬垫之间的距离校验工程条件为：
lb max 12( al ph )W fb
若lb实≤lbmax ，则动稳定性满足要求。 2、槽形导体应力计算
H1 Fmax 0.6 Fde H
式中，0.6为裕度系数，是计及绝缘材料性能的分散性
6-10kV棒式绝缘子
10-
h/2 Fmax
b
Fco
H 1
H
绝缘子受力示意图
绝缘子和穿墙套管所受的电动力
式中
a—母线间距（m） Lc—计算跨距（m）。
对母线中间的支持绝缘子，Lc 取相邻跨距之和的一半。 对母线端头的支持绝缘子，Lc取相邻跨距之和的一半，对穿墙 套管，则取套管长度与相邻跨距之和的一半。 校验支柱绝缘子机械强度时，应将作用在母线截面重 心上的短路点动力换算到绝缘子顶部，即支柱绝缘子的抗 弯破坏强度Fde是按作用在绝缘子高度H处给定的。而电动力 Fmax是作用在导体截面中心线H1上，换算系数H1/H，则应满 足：
第六章电力线路
Iˊal = KθIal= 1.12× 80A = 89.6A ＞ IC = 89A
所选相线截面满足允许载流量的要求。
（3）保护线截面SPEN的选择 按SPEN≥0.5SФ要求，选SPEN=25mm2
所以选择BLV型铝芯塑料导线BLV-500-3*35+1*25。
第四节 按允许电压损失选择导线和电缆截面
（1）铝绞线（LJ） 导电性能较好，重量轻，对风雨作用的 抵抗力较强，但对化学腐蚀作用的抵抗力较差。
多用于6~10kV的线路。
（2）钢芯铝绞线（LGJ） 在机械强度要求较高的场合和 35kV及以上的架空线路上多被采用。
（3）铜绞线（TJ）
导电性能好，机械强度好，对风雨和化学腐蚀作用的 抵抗力都较强，但价格较高。
[低压树干式结线] 特点：引出配电干线较少，采用的 开关设备自然较少，但供电可靠性差。在机械加工车间、工 具车间和机修车间应用比较普遍
3.低压环形结线
[低压环形结线]
特点：供电可靠性较高，保护装置整定配合比较复杂，易 发生误动作。
B50052–95《供配电系统实际规范》中规定：供配电系统 应简单可靠，同一电压供电系统的变配电级数不宜多于两级。
一、电压损失 1.电压降落：线路两端电压的相量差称电压降落,即
2.电压损失：线路两端电压的代数差称电压损失,即
ΔU = U1 - U2 电压损失一般以百分数表示，即电 压损失的有名值与额定电压之比的 百分数表示
线路的电压损失不宜超过规定值：高压配电线路的电压损 失，一般不超过线路额定电压的5%；从变压器低压侧母线 到用电设备受电端的低压配电线路的电压损失，一般不超 过5%；对视觉要求较高的照明电路，则为2%~3%。
解：（1）按允许电压损失选择导线截面 因为是10KV 架空线路，所以初设X0=0.38Ω/km，则
发电厂电气部分第六章(3)
式中：Imax － 导体所在回路的最大持续工作电流 Ial
裸导体的选择
2.选择导体的截面大小 (2)按经济电流密度选择截面
作者：李长松 版权所有
当负荷电流通过载流导体时，将产生电能损耗。电能 损耗的大小与负荷电流的大小、母线截面(或母线电 阻)有关。
同一熔断器内，通常可分别接入额定电流 大于熔断器额定电流的任何熔体
6
7
用来保护电路中的电气设备免受过载和电路电流的危害。
不能用来正常地切断和接通电路，必须与其它电器（隔离开关、 接触器、负荷开关等）配合 广泛用在1000V及以下的装置中，在3~110kV高压配电装置作为 小功率电力线路、配电变压器、电力电容器、电压互感器等设备 的保护。
三、高压熔断器的分类
2. 非限流型高压熔断器：自然灭弧
作者：李长松 版权所有
在熔体熔化后，短路电流不减小，一直达到最大值。 在第一次过零或经过几个半周期之后电弧才熄灭。
四、高压熔断器的选择和校验
1. 选择额定电压 非限流型： UN ≥ UNS
作者：李长松 版权所有
限流型：
原因：
UN ≡ UNS
I
IN1 Id
2－截面较大 1－截面较小
三、高压熔断器的分类
分类方式 性能 保护范围 熄弧方式 安装场所 保护对象 型式 结 构 极数 底座绝缘子 限流式、非限流式 一般、后备、全范围 角壮式(大气中熄弧)、石英砂填料、喷射式、真空等 分类名称
户外、户内
变压器、电动机、电压互感器、单台并联电容器、电容 器组、电容器组、供电回路等 插入式、母线式、跌落式、非跌落式、混合式等 单极、三级 单柱、双柱
t 1 电源 2(粗) 1(细) d 2
母线和电缆的选择
第六节 母线和电缆的选择一、母线的选择与校验 母线一般按① 母线材料、类型和布置方式;② 导体截面；③ 热稳定; ④ 动稳定等项进行选择和校验；⑤ 对于110kV 以上母线要进行电晕的校验；⑥ 对重要回路的母线还要进行共振频率的校验。
（一） 母线材料、类型和布置方式（1）配电装置的母线常用导体材料有铜、铝和钢.铜的电阻率低，机械强度大，抗腐蚀性能好价格较贵。
（2)常用的硬母线截面有矩形、槽形和管形。
矩形母线常用于35kV 及以下、电流在4000A 及以下的配电装置中。
槽形母线机械强度好，载流量较大,集肤效应系数也较小，一般用于4000～8000A 的配电装置中。
管形母线集肤效应系数小，机械强度高，管内还可通风和通水冷却，因此，可用于8000A 以上的大电流母线.（3）母线的散热性能和机械强度与母线的布置方式有关（二） 母线截面的选择除配电装置的汇流母线及较短导体(20m 以下)按最大长期工作电流选择截面外，其余导体的截面一般按经济密度选择。
1.按最大长期工作电流选择母线长期发热的允许电流I al ， 应不小于所在回路的最大长期工作电流I max ，即KI al ≥I max (7—31)式中 I al 一相对于母线允许温度和标准环境条件下导体长期允许电流；K 一综合修正系数，与环境温度和导体连接方式等有关。
2。
按经济电流密度选择按经济电流密度选择母线截面可使年综合费用最低，年综合费用包括电流通过导体所产生的年电能损耗费、导体投资和折旧费、利息等。
从降低电能损耗角度看，母线截面越大越好,而从降低投资、折旧费和利息的角度，则希望截面越小越好.综合这些因素，使年综合费用最小时所对应的母线截面称为母线的经济截面,对应的电流密度称为经济电流密度。
按经济电流密度选择母线截面按下式计算S ec =ecJ I max （7-32) 式中 I max —通过导体的最大工作电流； J ec -经济电流密度在选择母线截面时,应尽量接近按式(7-32)计算所得到的截面，当无合适规格的导体时，为节约投资，允许选择小于经济截面的导体.并要求同时满足式（7-31）的要求。
国家电网公司变电检测管理规定
规章制度编号：国网（运检/3）829-2017 国家电网公司变电检测管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）变电检测管理，提高检测水平,保证检测质量，依据国家法律法规及公司有关规定,制定本规定。
第二条本规定对变电设备检测职责分工、检测分类、检测周期、检测计划、检测准备、检测实施、检测验收、检测报告、检测分析等方面做出规定。
第三条变电检测管理坚持“安全第一、统筹安排、分级负责、标准作业、应试必试"的原则.安全第一指检测工作应保证人身、设备安全，不发生人身伤害，不影响设备正常运行。
统筹安排指检测计划和工程项目计划结合、二次设备校验和一次设备检测结合、同一间隔设备检测工作结合，统筹安排，减少间隔或回路设备停电次数和时间。
分级负责指一类变电站执行国网评价中心、省评价中心、省检修公司三级检测机制；其它变电站执行省评价中心、运维单位二级检测机制。
标准作业指检测工作应全面执行标准化作业，应实现对作业风险、关键环节的有效控制,确保作业全过程安全和质量的可控、能控、在控。
应试必试指严格按照周期、标准开展检测工作.第四条本规定适用于公司系统35kV及以上变压器(电抗器)、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的检测工作.第五条检测人员在现场检测工作中应高度重视人身安全，针对带电设备、启停操作中的设备、瓷质设备、充油设备、含有毒气体设备、运行异常设备及其他高风险设备或环境等应开展安全风险分析，确认无风险或采取可靠的安全防护措施后方可开展工作，严防工作中发生人身伤害。
第二章职责分工第一节总部职责第六条国家电网公司运维检修部（以下简称“国网运检部”）履行以下职责：（一）贯彻落实国家相关法律法规、行业标准及公司有关标准、规程、制度、规定；（二）组织制定公司检测管理制度、技术标准;（三）指导、监督、检查、考核省公司、国网评价中心检测工作，协调解决相关问题；（四）建立公司变电设备带电检测装备检测体系；（五）组织公司检测技术培训、交流和推广。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（2）母线附近钢构中的损耗和发热显著减小 ） 三相外壳短接，铝壳电阻很小， 三相外壳短接，铝壳电阻很小，外壳上感应 产生与母线电流大小相近而方向相反的环流， 产生与母线电流大小相近而方向相反的环流，环 流的屏蔽作用使壳外磁场减小到敞露母线的10% 流的屏蔽作用使壳外磁场减小到敞露母线的 以下，壳外钢构发热可忽略不计。 以下，壳外钢构发热可忽略不计。 （3）母线的载流量可做到很大 ） 母线和外壳可兼作强迫冷却的管道。 母线和外壳可兼作强迫冷却的管道。
3.全连式分相封闭母线的特点 全连式分相封闭母线的特点 优点： 优点： （1）运行安全、可靠性高 ）运行安全、 各相的外壳相互分开，母线封闭于外壳中， 各相的外壳相互分开，母线封闭于外壳中， 不受自然环境和外物的影响，能防止相间短路， 不受自然环境和外物的影响，能防止相间短路， 同时外壳多点接地，保证了人员接触外壳的安全。 同时外壳多点接地，保证了人员接触外壳的安全。
2.全连式分相封闭母线的基本结构 全连式分相封闭母线的基本结构 （1）载流导体 ） 一般用铝制成， 一般用铝制成，采用空心结构以减小集肤效 应。当电流很大时可采用水内冷圆管母线。 当电流很大时可采用水内冷圆管母线。 （2）支柱绝缘子 ） 采用多棱边式结构以加长漏电距离， 采用多棱边式结构以加长漏电距离，每个支 持点可采用一个至四个绝缘子支持。一般采用三 持点可采用一个至四个绝缘子支持。 个绝缘子支持的结构，具有受力好、 个绝缘子支持的结构，具有受力好、安装检修方 可采用轻型绝缘子等优点。 便、可采用轻型绝缘子等优点。
首页
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（一）敞露母线 1.按母线的使用材料分类 按母线的使用材料分类 （1）铜母线 ） 铜具有导电率高、机械强度高、耐腐蚀等优点， 铜具有导电率高、机械强度高、耐腐蚀等优点， 但在工业上有很多重要用途，而且产量少，价格贵， 但在工业上有很多重要用途，而且产量少，价格贵， 故主要用在易腐蚀的地区（ 故主要用在易腐蚀的地区（如化工厂附近或沿海地 区等）。 区等）。 （2）铝母线 ） 铝的导电率仅次于铜，且质轻、价廉、产量高， 铝的导电率仅次于铜，且质轻、价廉、产量高， 在屋内和屋外配电装置中广泛采用。 在屋内和屋外配电装置中广泛采用。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（二）封闭母线 用外壳将母线封闭起来，用于单机容量在 用外壳将母线封闭起来， 200MW以上的大型发电机组、发电机与变压器之 以上的大型发电机组、 以上的大型发电机组 间的连接线以及厂用电源和电压互感器等分支线。 间的连接线以及厂用电源和电压互感器等分支线。 1.封闭母线的结构类型 封闭母线的结构类型 （1）按外壳材料分 ） 塑料外壳母线和金属外壳母线 塑料外壳母线和金属外壳母线 外壳母线和金属
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（4）短路时母线之间的电动力大为减小 ） 当母线通过三相短路电流时， 当母线通过三相短路电流时，由一相电流产 生的磁场， 生的磁场，经其外壳环流屏蔽削弱后所剩余的磁 场再进入别相外壳时， 场再进入别相外壳时，还将受到该相外壳涡流的 屏蔽作用，使进入壳内磁场明显减弱， 屏蔽作用，使进入壳内磁场明显减弱，作用于该 相母线电动力一般可减小到敞露母线电动力的 1/4左右。同时，各壳间电动力也减小很多。 左右。同时，各壳间电动力也减小很多。 左右
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
2）隔相式封闭母线 ） 三相母线设在相间有金属（或绝缘） 三相母线设在相间有金属（或绝缘）隔板 的金属外壳之内，可较好地防止相间故障，在 的金属外壳之内，可较好地防止相间故障， 一定程度上减少母线电动力和周围钢构的发热， 一定程度上减少母线电动力和周围钢构的发热， 但是仍然可能发生因单相接地而烧穿相间隔板 造成相间短路的故障。 造成相间短路的故障。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（3）保护外壳 ） 毫米的铝板制成圆管形， 由5～8毫米的铝板制成圆管形，在外壳上设 ～ 毫米的铝板制成圆管形 置检修与观察孔。 置检修与观察孔。 （4）伸缩补偿装置 ） 在一定长度范围内设置焊接的伸缩补偿装置； 在一定长度范围内设置焊接的伸缩补偿装置； 在与设备连接处适当部位设置螺接伸缩补偿装置。 在与设备连接处适当部位设置螺接伸缩补偿装置。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
3-相间隔板 相间隔板
1-母线 母线
2-封闭外壳 封闭外壳
(C)分相封闭母线
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（2）按外壳与母线间的结构形式分 ） 1）不隔相式封闭母线 ） 三相母线设在没有相间板的公共外壳内， 三相母线设在没有相间板的公共外壳内， 只能防止绝缘子免受污染和外物所造成的母线 短路，而不能消除发生相间短路的可能性， 短路，而不能消除发生相间短路的可能性，也 不能减少相间电动力和钢构的发热。 不能减少相间电动力和钢构的发热。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
3）分相封闭式母线 ） 每相导体分别用单独的铝制圆形外壳封闭。 每相导体分别用单独的铝制圆形外壳封闭。 根据金属外壳各段的连接方法， 根据金属外壳各段的连接方法，又可分为分段绝 缘式和全连式两种。 缘式和全连式两种。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（4）管形截面母线 ） 常用在110kV及以上，持续工作电流在8000A 常用在110kV及以上，持续工作电流在8000A 110kV及以上 以上的配电装置中。优点：集肤效应小， 以上的配电装置中。优点：集肤效应小，电晕放 电电压高，机械强度高，散热条件好。 电电压高，机械强度高，散热条件好。 （5）绞线圆形软母线 ） 钢芯铝绞线由多股铝线绕单股或多股钢线的外 层构成，一般用于35kV及以上屋外配电装置中。 35kV及以上屋外配电装置中 层构成，一般用于35kV及以上屋外配电装置中。组 合导线由多根铝绞线固定在套环上组合而成， 合导线由多根铝绞线固定在套环上组合而成，用于 发电机与屋内配电装置或屋外主变压器之间的连接。 发电机与屋内配电装置或屋外主变压器之间的连接。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
（2）圆形截面母线 ） 用在110kV及以上的户外配电装置中以防止 及以上的户外配电装置中以防止 用在 发生电晕。 发生电晕。 3） （3）槽形截面母线 常用在35kV及以下，持续工作电流在 及以下，持续工作电流在4000～ 常用在 及以下 ～ 8000A的配电装置中。优点：电流分布均匀，集 的配电装置中。优点：电流分布均匀， 的配电装置中 肤效应小、冷却条件好、金属材料的利用率高、 肤效应小、冷却条件好、金属材料的利用率高、 机械强度高。 机械强度高。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
二、母线的结构类型
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
缺点： 缺点：（1）有色金属消耗约增加一倍。 ）有色金属消耗约增加一倍。 （2）外壳产生损耗，母线功率损耗约增加 ）外壳产生损耗， 一倍。 一倍。 （3）相同截面母线载流量减小。 ）相同截面母线载流量减小。
6.7 母线、绝缘子、 电力电缆 母线、绝缘子、
三、母线的安装和维护
《发电厂变电所电气设备》 发电厂变电所电气设备》 第六章 发电厂和变电所的一次设备
1.母线的布置 母线的布置 （1）水平布置 ）
如图(a)(b)所示： 如图(a)(b)所示：三相 (a)(b)所示 （2）垂直布置 ） 母线固定在支持绝缘子上， 母线固定在支持绝缘子上， 具有同一高度。 所示： 具有同一高度。）所示： 如图（ 如图（c 母线的额定允许电流较其 采用竖放式垂直布 他放置方式要大， 他放置方式要大，但机械 强度不是很好。 强度不是很好。 ，机 散热性强， 置，散热性强 竖放式：散热条件好， 竖放式：散热条件好 三相母线分层安装， 三相母线分层安装， ，
