3. 按结构形式分 支柱式、套管式、盘形悬式
（1）电站绝缘子:支柱绝缘子和套管绝缘子
4. 按用途分（2）电器绝缘子:支柱绝缘子和套管绝缘子
（3）线路绝缘子:针式、悬式、蝴蝶式、瓷 横担
二、绝缘子的基本结构
1.主要结构部件
（1）绝缘件
电工瓷、钢化玻璃
（2）金属附件
作用：固定
四、支柱绝缘子和穿墙套管的选择
1.额定电压的选择 UN>UNs
2.额定电流的选择 IN > KImax
3.支柱绝缘子和套管的种类和型式选择
装置地点、环境选择屋内、屋外或防污式、使用要求
4.穿墙套管的热稳定校验 It2t ≥Qk
5.支柱绝缘子和套管的动稳定校验
Fmax
F1 F2 2
2.金属附件与瓷件的胶装方式
（1）外胶装 铸铁底座和圆形铸铁帽均用水泥胶合剂胶
装在瓷件的外表面
（2）内胶装 将绝缘子的上、下金属配件均胶装在瓷
（3）联合胶装件上孔金内属配件采用内胶装，下金属配件采
用外胶装
三、电站绝缘子的类型和特点
1.支柱绝缘子
（1）户内支柱绝缘子 （（2a））户外胶外装支式支柱柱绝绝缘缘子子
主要应逐用步在被6淘kV汰及以上屋外配电装置。
（2（.b盘a））内形针胶式悬装支式式柱支绝绝柱缘缘绝子缘子子
体积空小心、质可量击轻穿、结电构气，性较能笨好重等优，点易，老但机械强度较低
3.套化。管绝缘子(穿墙套主要管应/套用在管35) kV及以上屋外配电装置和架
导连导或出一内套接体体由部用用 壳，管端，由与户瓷分于载6尺于于外（ （ （一（为～用户以壳外套组户流（ 实 维寸潮使，c12户端63于外及内式、成内导）小湿b心护））～5有使内为母户向的套）接。k配、和体联不等户户5封导V多式线外壳载管棒0地泄湿电：合优可内外，闭电0伞套在电外流两式漏热法装k胶点击式式纯外部裙管V屋距带器引导端绝兰置装穿，瓷壳分）的安离地内体的出绝缘及的式结逐结的与。大区装户穿进载。缘子载载支构步构电地、在外过流行设流流柱，取，器 绝电式户墙计导绝代尺一气（ 缘壁：体缘针寸性般如 ，空或三能子小式断 并线天好、绝路 起路花、质缘器 到上板机量子、 支。械，。轻235变 持1强2303以1、0005压 作0度kkkk及k便VVVV器 用高V从—————于等 。，————屋—制适）3112内7片 394用造的片片 片 片向和载屋流外部引分出引， 矩形截面、圆形截面、母线型
电力企业绝缘技术监督电缆和线路类标准及其适用范围一览表
电力企业绝缘技术监督电缆和线路类标准
及其适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，此表为电缆和线路类标准。
电力企业绝缘技术监督接地及避雷器类标准及其适用范围一览表
电力企业绝缘技术监督接地及避雷器类标准及其适用范围一览表
绝缘技术监督是以安全和质量为中心，以标准为依据，以有效的测试和管理为手段，对高压电气设备绝缘状况和影响到绝缘性能的污秽状况，接地装置状况，过电压保护等进行全过程监督，以确保以确保高压电气设备在良好的绝缘状态下运行，防止绝缘事故的发生。
发供电企业绝缘技术监督工作中使用的标准较多，为了便于专业技术人员使用，按照设备类型对其进行了分类，以下是接地类和避雷器类标准。
表2 避雷器类标准。
绝缘技术监督总则
绝缘技术监督总则1.1 基层企业应贯彻落实国家、行业和集团公司、分子公司技术标准、规章制度和有关要求，保证绝缘技术监督工作有效开展。
1.2 绝缘技术监督的目的：不断提高设备的健康水平，防止和消灭绝缘事故，确保电气设备的安全运行。
1.3 绝缘技术监督范围：100MW及以上容量的发电机；额定电压6kV及以上的变压器、电抗器、互感器、开关设备、组合电器、耦合电容器、套管、绝缘子、电力电缆、电动机、金属氧化物避雷器、封闭母线、接地装置等以及进行电气设备检测的高压试验仪器、仪表和绝缘工器具。
其它电压等级及容量的电气设备可参照本规程执行。
甲类电气设备：a)220kV及以上电压等级的变压器、电抗器、组合电器、断路器、互感器、避雷器、耦合电容器、绝缘子、母线、隔离开关、接地装置和穿墙套管；b)100MW及以上容量的发电机；c)100MW及以上容量的发电机出口断路器、避雷器、互感器、高压厂用变压器、励磁变、发电机中性点消弧线圈、发电机封闭母线；d)110kV及以上电压等级的电力电缆。
乙类电气设备：a)66kV～110kV电压等级的变压器、组合电器、断路器、互感器、避雷器、耦合电容器、绝缘子、母线、隔离开关、穿墙套管、接地装置；b)50MW及以上至100MW(不含100MW)容量的发电机；c)50MW及以上至100MW(不含100MW)容量的发电机出口开关、避雷器、互感器、高压厂用变压器、发电机中性点消弧线圈；d)500kW及以上容量的电动机；e)35kV～66kV电压等级的电力电缆；其它设备：除甲、乙类电气设备以外的高压电气设备、直流系统。
1.4 绝缘技术监督的工作内容：电气设备绝缘性能，防污闪，过电压保护及接地系统。
1.5 绝缘技术监督应符合本标准和现行国家、电力行业标准有关的规定。
对于进口设备的绝缘技术监督，参照本标准执行，具体监督项目和试验标准可按合同规定执行。
1.6 从事绝缘技术监督的人员，应熟悉和掌握本规程及相关标准。
绝缘子国家标准
JB/T 电瓷用原料 钾长石化学分析方法
JB/T 5895-1991 污秽地区绝缘子 使用导则
JB/T 5896-1991 常用绝缘子 术语
JB/T 电除尘器用次绝缘子 瓷套
JB/T 电除尘器用次绝缘子 瓷转轴
JB/T 电除尘器用次绝缘子 棒形支柱
JB/T 电除尘器用次绝缘子 穿墙套管
JB/T 8179-1999 高压线路瓷横担绝缘子 尺与特性
JB/T 8181-1999 绝缘子串元件球窝联接用锁紧销
JB/T 8460-1996 高压线路用棒形悬式复合绝缘子 尺寸与特性
JB/T 8509-1996 高压线路柱式瓷绝缘子
JB/T 8737-1998 高压线路用复合绝缘子使用导则
JB/T 9673-1999 绝缘子 产品包装
JB/T 9683-1999 绝缘子 产品型号编制方法
GB/T 4056-1994 高压路线悬式绝缘子连接结构和尺寸
GB/T 4109-1999 高压套管技术条件
GB/T 5582-1993 高压电力设备外绝缘污秽等级
GB 高压支柱瓷绝缘子 第1部分：技术条件
GB/T 高压支柱瓷绝缘子 第2部分：尺寸与特性
GB 11030-2000 交流牵引线路用棒形瓷绝缘子
GB/T 低压电力线路绝缘子 第2部分：架空电力线路用拉紧绝缘子
GB/T 低压电力线路绝缘子 第3部分：低压布线用绝缘子
GB/T 低压电力线路绝缘子 第4部分：电车线路用绝缘子
GB 139-1993 高压线路蝶式绝缘子
GB/T 2900 8-1995 电工术语 绝缘子
GB/T 3969-1983 35kV及以下变压器瓷套
JB/T 3568-1999 盘形悬式绝缘子串元件的热机械性能试验方法
绝缘监督管理标准

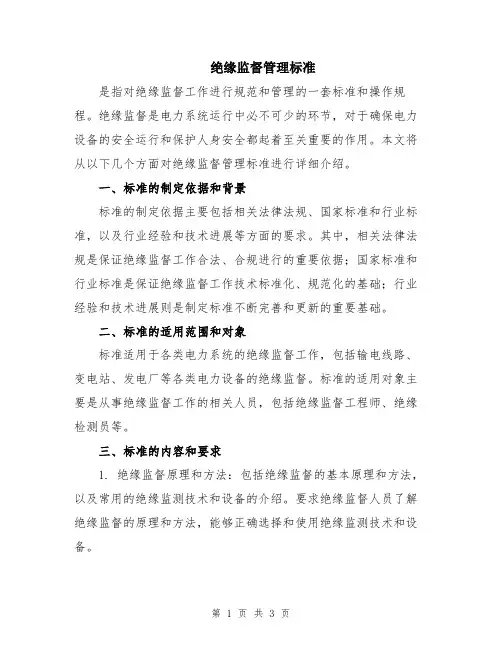

绝缘监督管理标准是指对绝缘监督工作进行规范和管理的一套标准和操作规程。
绝缘监督是电力系统运行中必不可少的环节，对于确保电力设备的安全运行和保护人身安全都起着至关重要的作用。
本文将从以下几个方面对绝缘监督管理标准进行详细介绍。
一、标准的制定依据和背景标准的制定依据主要包括相关法律法规、国家标准和行业标准，以及行业经验和技术进展等方面的要求。
其中，相关法律法规是保证绝缘监督工作合法、合规进行的重要依据；国家标准和行业标准是保证绝缘监督工作技术标准化、规范化的基础；行业经验和技术进展则是制定标准不断完善和更新的重要基础。
二、标准的适用范围和对象标准适用于各类电力系统的绝缘监督工作，包括输电线路、变电站、发电厂等各类电力设备的绝缘监督。
标准的适用对象主要是从事绝缘监督工作的相关人员，包括绝缘监督工程师、绝缘检测员等。
三、标准的内容和要求1. 绝缘监督原理和方法：包括绝缘监督的基本原理和方法，以及常用的绝缘监测技术和设备的介绍。
要求绝缘监督人员了解绝缘监督的原理和方法，能够正确选择和使用绝缘监测技术和设备。
2. 绝缘监督计划的制定和执行：包括制定绝缘监督计划的基本原则和步骤，以及执行绝缘监督计划的要求。
要求绝缘监督人员按照规定的程序制定和执行绝缘监督计划，确保绝缘监督工作的全面、有序进行。
3. 绝缘监督数据的收集和分析：包括绝缘监督数据的收集、整理和分析的要求，以及针对异常数据的处理方法。
要求绝缘监督人员能够准确、及时地收集和分析绝缘监督数据，判断设备的绝缘状况，并根据分析结果采取相应的措施。
4. 绝缘故障排除和预防：包括绝缘故障的排除方法和预防措施的要求。
要求绝缘监督人员能够迅速、准确地找出绝缘故障的原因，并采取相应的措施进行排除，同时提出绝缘故障的预防措施，避免绝缘故障的发生。
5. 绝缘监督工作的安全要求：包括绝缘监督工作的安全注意事项、安全保护措施等要求。
要求绝缘监督人员严格遵守安全操作规程，戴好个人防护装备，确保自身和现场人员的安全。
10套管和绝缘子的试验
一、复合绝缘子的损坏
引起复合绝缘子损坏的主要原因有：芯棒断裂；界 面击穿；金具与芯棒的连接发生滑移或拉脱；外绝缘硅橡 胶严重劣化，造成芯棒暴露等。 1、芯棒断裂 （1）主要问题：脆断（在较低的机械应力作用下发生的 芯棒断裂） （2）产生原因：酸蚀 （3）解决方案：提高材料耐酸性能；加强端部密封
3
干、湿闪络电压之间的差别（实验规律）：
（1）雷电冲击电压下绝缘子的干、湿闪电压基本相同； （2）工频电压下两者相差较多； （3）而操作冲击电压下两者虽有差别，但不如工频电压 下显著。
4
绝缘子材料：
绝缘子组成：绝缘件；机械固 定用的金属附件；胶装绝缘件和金属 附件的胶合剂。
绝缘件：电瓷；玻璃；浇注环 氧树脂；复合绝缘子（环氧树脂玻璃 纤维芯棒，高分子聚合物伞盘，护套 ）
所谓等值是指这些量的盐溶于一定容积蒸馏水后形 成的溶液的电导率与实际污秽物溶于同样容积蒸馏水而形 成的溶液的电导率相等。
33
湿润污层的表面电导率
施加交流低电压，在受潮情况下测量绝缘子表面污 层的电导，根据表面电导和绝缘子外形可计算得到污层表 面电导率。它反映了绝缘子表面污秽物在受潮情况下的导 电能力，也可用来作为监测绝缘子脏污严重程度的一个特 征参数。
零值绝缘子：低值绝缘子的内部击穿电压为零时， 称为零值绝缘子。
电气性能
闪络电压：连通绝缘子两电极、沿绝缘体外部空气 的放电电压。
闪络电压分类： （1）干闪络电压：表面清洁、干燥的绝缘子的闪络电压 。是户内绝缘子的主要性能。 （2）湿闪络电压：表面洁净的绝缘子在淋雨时的闪络电 压。是户外绝缘子的主要性能。 （3）污秽闪络电压：表面脏污的绝缘子在受潮情况下的 闪络电压。
38
充油套管
接地屏：最外层电容极板，用小套管引出，运行时接 地，试验时用来测量泄漏电流、局放信号等。
绝缘子参数表
绝缘子范本使用说明1、本技术规范范本按产品类型分为两大类、四个部分：1）交流架空线路用绝缘子：A. 220kV～330kV～500kV线路用盘形绝缘子;B. 220kV～330kV～500kV线路用复合绝缘子。
2）直流架空线路用绝缘子A. ±500kV线路用盘形绝缘子；B. ±500kV线路用复合绝缘子。
上述四种绝缘子的技术范本有着独立的专用部分和通用部分。
2. 通用部分原则上不需要项目招标人（项目单位）填写，不能随意更改。
如对其条款已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成《技术通用部分条款变更表》，放入专用部分中，随招标文件同时发出并视为有效。
3、技术规范范本专用部分技术参数表已统一填写的部分技术参数，原则上不需要改动（各型号的技术参数表已在本使用说明的附录中汇总，项目单位只需根据工程实际需要，拷贝附录中的技术参数表中该型号对应的列的技术参数）。
如对专用部分已填写内容确实需要改动，项目单位应填写《技术条款\技术参数变更表》并加盖该网、省公司招投标管理中心公章，及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，专用部分可以在原表中更改。
范本中未填写的部分技术参数，除标明“投标人提供”外，均应由项目单位全面认真填写；专用部分技术参数表中填有“项目单位填写”的参数，由项目单位填写; 如项目单位不提要求，应填入“投标人提供”，由投标人给出参数值;项目单位与投标人均不需要填写的部分栏目，项目单位应以“──”表示。
4、技术规范范本的页面、标题等均为统一格式，不得随意更改。
5、项目单位填写盘形悬式绝缘子技术规范专用部分中的《货物需求及供货范围一览表》时，应明确玻璃和瓷绝缘子并分别单独列表填写。
6、填写技术规范专用部分《技术参数响应表》的其他注意事项1）附录中所列220～500kV复合绝缘子电气参数均指海拔1000m及以下地区，海拔超过1000m地区使用时均需作海拔修正，并填写《技术条款\技术参数变更表》；750kV复合绝缘子所要求的电气参数均已修正到海拔3000m。
