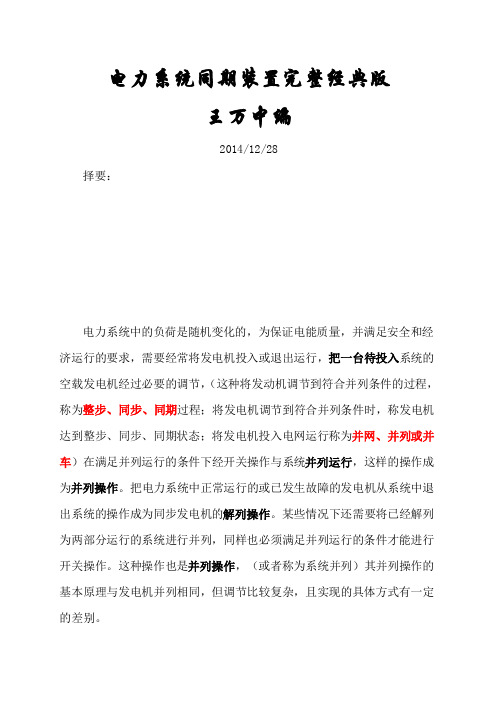

电力系统同期装置完整经典版王万中编2014/12/28择要：电力系统中的负荷是随机变化的，为保证电能质量，并满足安全和经济运行的要求，需要经常将发电机投入或退出运行，把一台待投入系统的空载发电机经过必要的调节，（这种将发动机调节到符合并列条件的过程，称为整步、同步、同期过程；将发电机调节到符合并列条件时，称发电机达到整步、同步、同期状态；将发电机投入电网运行称为并网、并列或并车）在满足并列运行的条件下经开关操作与系统并列运行，这样的操作成为并列操作。
把电力系统中正常运行的或已发生故障的发电机从系统中退出系统的操作成为同步发电机的解列操作。
某些情况下还需要将已经解列为两部分运行的系统进行并列，同样也必须满足并列运行的条件才能进行开关操作。
这种操作也是并列操作，（或者称为系统并列）其并列操作的基本原理与发电机并列相同，但调节比较复杂，且实现的具体方式有一定的差别。
这里所谓的并列运行是指同步发电机的转子以相同的电角速度旋转，每个发电机转子的相对电角速度都在允许的极限值以内。
一般来说，发电机在没有并入电网以前，与系统中的其他发电机是不同步的。
在发电厂内，凡是可以进行并列操作的断路器都称为发电厂的同步点。
通常发电机出口断路器都是同步点，发电机—变压器组用高压侧断路器作为同步点，双绕组变压器用低压侧断路器作为同步点，母联断路器、旁路断路器都应设为同步点。
如下图（1）主接线图中，凡是标记*号的断路器均为同步点。
同步点的设置需要考虑系统、发电厂、变电所在各种运行方式下操作的灵活方便，同时也应考虑并列操作过程中调节的可能性。
在发电厂，并列操作比较频繁，在实施并列过程中可直接调节发电机的同期参数。
一般同期点应装设带非同期闭锁的手动准同期装置和自动准同期装置；在水电厂，出料装设以上两种准同期装置以外，还应装自动自同期装置。
在双电源变电站，一般支装设带非同期闭锁的手动准同期装置。
一：同步发电机并列操作的方法在电力系统中同步并列的方法有准同步并列和自同步并列两种：准同步（同期）和自同步（同期）；所谓“准”就是在程度上虽不完全满足某种事物的条件要求，但是可以当做满足条件的该事物来看待。
同期调试方案方案
目录1 概述 (2)2 编写依据 (2)3 调试质量目标 (2)4 调试技术准备 (2)5 调试范围 (2)6 调试应具备的条件 (3)7 安全注意事项 (3)8 设备主要技术规范 (3)9 调试程序 (4)1 概述新疆嘉润资源控股XXX动力站2×350MW机组工程电气设备采用了深圳市智能设备开发XXX生产的SID-2CM型号同期装置，SID-2CM系列微机同期控制器的突出特点是能自动识别差频和同频同期性质，确保以最短的时间和良好的控制品质促成同期条件的实现，并不失时机的捕捉到第一次出现的并网机会。
自动准同期装置安装于电气继电器室，控制器在发电机并网过程中按模糊控制理论的算法，对机组频率及电压进行控制，以最快最平稳地使频差及压差进入整定范围，实现快速的并网。
控制器能适应任意TV二次电压，并具备自动转角功能。
发电机并网过程中出现同频时，控制器将自动给出加速控制命令，消除同频状态，控制器可确保在需要时不出现逆功率并网。
2 编写依据2.1 新疆嘉润资源控股XXX动力站2×350MW超临界工程#3（#4）机组施工图纸、设备说明书及有关的设计变更。
2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-20092.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.4 《电气装置安装工程电气设备交接试验标准》GB50150－20062.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.22.6 《电业安全工作规程(发电厂和变电所部分)》2.7 《继电保护和安全自动装置技术规程》3 调试质量目标通过对同期装置的调试，保证机组能安全可靠的通过同期装置和系统顺利并网。
4 调试技术准备4.1 备齐设计单位提供的有效设计图及厂家技术文件。
4.2 学习SID-2CM自动准同期装置的工作原理，并熟悉调试方法和操作程序。
4.3 编写同期系统调试措施。
4.4 设置自动准同期装置定值。
SID-2X-A说明书(7[1].061版)资料
目录一、概述 (1)二、功能和技术指标 (2)1、主要功能 (2)2、技术指标 (2)三、工作原理 (3)1、公共微处理器模块（GD） (3)2、多路开关（KD） (3)3、转接部件X1、X2、X3、X4 (4)4、拔码开关 (5)5、方式选择开关 (5)6、电源： (6)四、结构 (7)五、工作过程简述 (7)五、接线 (9)1、多路开关端子KD (9)2、公共微处理器模块端子GD (10)3、航空插座X1 (10)4、航空插座X2 (10)5、航空插座X3 (10)6、航空插座X4 (11)七、订货需知 (11)八、应用举例 (11)1、不设手动同期方案 (11)2、设手动同期方案 (12)附录1 选线器与SID-2系列同期装置联接图 (13)附录2 设计示例 (21)附录3 通讯协议 (27)附录4 安装尺寸 (28)（V7.061版）一、概述SID-2X-A 型选线器是为发电厂或变电站多个并列点的断路器共用一台自动同期装置进行同期接线切换而设计的，选线器可接受上位计算机（DCS ）通过RS-485现场总线发送的选线控制命令实现并列点的切换，也可接受上位机一对一的点动开出量控制完成并列点的切换。
如果需要，还可通过一对一的同期开关（按钮开关）实施选线控制。
选线器的诞生，将大大简化多并列点共用一台同期装置的同期接线设计，也减少了现场二次线的施工工作量。
SID-2X-A 型选线器是为深圳市智能设备开发有限公司SID-2系列各类同期装置配套设计的，适用于新站设计或老站改造的发电厂或变电站。
选线器不仅适用于原来按同期小母线集中同期方式设计的厂、站，也同样适用于新设计具有DCS 的发电厂。
实现DCS 不主张多台发电机共用一台同期装置，但并不意味一台发电机的专用同期装置只服务于一个并列点，而是该台同期装置应囊括与该台发电机相关的所有并列点，例如：机端断路器、发一变组高压断路器（如是23或34接线方式则涉及相临两个断路器）。
深圳汉昇实业 HS12864-15系列中文图形液晶显示模块 说明书
HS12864-15系列中文图形液晶模块说明书感谢您关注和使用我们的液晶产品。
如果您在使用中有任何疑问，请拨打我们的客户服务热线0755-********寻求技术支持和获取相关资料，我们竭诚为您服务。
您可以登录我们的网站了解最新产品信息。
或者您可以在我公司网站的留言簿栏目留下您宝贵的意见。
深圳汉昇实业有限公司SHENZHEN HANSHENG INDUSTRIAL CO.,LTD地址：深圳市南山区西丽镇官龙工业村东区18栋5楼邮编：518055公司主页：电话：0755-********传真：0755-********第一章 HS12864-15系列中文图形液晶显示模块的主要特性HS12864-15系列中文图形液晶模块的特性主要由其控制器ST7920决定。
ST7920同时作为控制器和驱动器，它可提供33路com输出和64路seg输出。
在驱动器ST7921的配合下，最多可以驱动256×32点阵液晶。
汉升实业有限公司的HS12864-15系列产品有HS12864-12（有V3.0版本和V4.0版本流通市场）和HS12864-15B，HS12864-15C。
HS12864-15系列产品硬件特性如下：z提供8位，4位并行接口及串行接口可选z并行接口适配M6800时序z自动电源启动复位功能z内部自建振荡源z64×16位字符显示RAM（DDRAM最多16字符×4行，LCD显示范围16×2行）z2M位中文字型ROM（CGROM），总共提供8192个中文字型（16×16点阵）z16K位半宽字型ROM(HCGROM)，总共提供126个西文字型（16×8点阵）z64×16位字符产生RAM（CGRAM）HS12864-15系列产品软件特性如下：z文字与图形混合显示功能z画面清除功能z光标归位功能z显示开/关功能z光标显示/隐藏功能z显示字体闪烁功能z光标移位功能功能z显示移位功能z垂直画面旋转功能z反白显示功能z休眠模式中文字库选择：ST7920-0A内建BIG-5码繁体中文字型库ST7920-0B内建GB码简体中文字型库用户在选用之前务必注明。
SID-2FY智能复用型同期装置说明书V1.02
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 概述 (1)2 技术指标 (1)3 面板及外形尺寸 (2)4 工作模式： (2)4.1 概述： (2)4.2 同期参数查询模式： (3)4.2.1 同期参数查询模式介绍： (3)4.2.2 同期参数查询模式的进入： (3)4.2.3 显示及操作说明： (3)4.2.4 参数说明： (4)4.2.5 参数范围： (4)4.3 同期参数整定模式： (4)4.3.1 同期参数整定模式介绍： (4)4.3.2 同期参数整定模式的进入： (4)4.3.3 显示及操作说明： (5)4.3.4 参数说明： (5)4.3.5 参数范围： (6)4.4 正常工作模式： (6)4.4.1 正常工作模式介绍： (6)4.4.2 正常模式的进入： (6)4.4.3 显示及操作说明： (6)4.4.4 TJJ动作逻辑说明： (8)5 端子定义 (9)6 设计示例 (11)7 附录一：标定模式 (12)8 附录二：自检模式 (13)9 附录三：异常状态说明 (14)（V1.1版）SID-2SL-A型微机多功能同步表技术说明书1概述本装置集同步表和同期闭锁继电器于一体，用于手动同期相位角指示，及手动同期和自动同期同期闭锁功能。
主要功能如下：1.1 并列点两侧电压相位角指示，用模拟和数字两种方式显示。
1.2 该装置有多达12个同期闭锁继电器，每个同期闭锁继电器可单独整定闭锁角，在外部输入同频或差频并网类别开入量时，被选中的同期闭锁继电器将自动设置与并网性质相对应的同期闭锁角整定值。
1.3 同步表输入的TV二次电压可为相电压、线电压或220V电压。
如果两侧电压存在固有相角差，可通过对每个并列点的系统侧电压单独设置转角进行修正。
1.4 每个并列点可单独设置允许压差、允许频差。
当电压差或频率差超过允许值时，闭锁继电器自动闭锁合闸回路。
1.5 支持单侧无压合闸或双侧无压合闸。
在满足单侧无压合闸或双侧无压合闸条件时，闭锁继电器一直导通，而不需使用其他回路来解除该闭锁继电器。
1.6 同步表对压差、频差、相角差及功角实现了四重闭锁，确保手动同期操作或自动同期操作的绝对安全，但它不是同期装置，不具备实现差频同期时捕捉零相角差合闸的功能。
2技术指标2.1 输入装置的系统侧及待并侧电压可适应AC10～264V范围,功耗不大于0.5VA。
2.2 输入开关量(同期点选择、单侧无压合闸确认、双侧无压合闸确认、差频/同频并网类别判定、远方复位)均为常开空接点，“差频/同频并网类别判断”开入信号未接通时定义为差频并网。
2.3 输出同期闭锁接点容量为600VDC、6A。
2.4 测量精度：频率为±0.01Hz(35—65Hz范围)、角度为±1°、电压为±1V（<100V 时）或±1%（>100V时）；2.5 工作电源110～220V交直流电源均可,功耗不大于10VA。
2.6 绝缘强度:强电回路对地可耐受: 2000V.50Hz.1min。
2.7 工作环境: 工作温度: 0～50摄氏度贮存温度：-20～70摄氏度相对湿度：不大于90%3面板及外形尺寸同步表为屏柜嵌入式安装结构。
同步表正面为由36个高亮度LED发光管构成相角差指示面板，两相邻LED发光管角差为10º。
当待并侧频率高于系统侧频率时，指示灯光顺时针旋转，即“快”的方向。
反之，反时针旋转，即“慢”的方向。
当待并侧与系统侧电压间相位差在‘合闸闭锁角’整定值之内时，同期合闸闭锁接点接通，否则接点断开。
同步表指示面板中轴线上有两个双色高亮度LED发光管，左侧为压差指示灯，当待并侧电压低于系统侧电压且差值超过‘允许压差’整定值时，压差指示灯发红光，反之，待并侧电压高于系统侧电压则发绿光，在允许压差整定值之内时则不发光。
右侧LED指示灯为频差指示灯，当待并侧频率低于系统侧频率且差值超过‘允许频差’整定值时，发红光，反之，待并侧频率高于系统侧频率时则发绿光，在允许频差整定值之内时则不发光。
同步表上方有六个高亮度数码管，用于显示系统侧、待并侧测量数据和各路并列点的相关参数。
4工作模式：4.1概述：SID-2SL-A型同步表可选择有三种工作模式，依次是正常工作模式、同期参数整定模式、同期参数查询模式。
为保证各个模式之间工作的可靠性和独立性，三个模式之间必须通过重新启动装置才能进行切换。
同步表还有两种厂内调试模式（指在生产过程中，因生产和测试方便而需要的一种工作模式，该模式用户一般不需要使用），即标定模式和自检模式，详见附录一和附录二。
进入厂内调试模式，除需要重新启动装置外，还需要实施硬件跳线的改动，用户如需进入厂内调试模式，务必将设备与合闸控制回路脱离，并仔细阅读附录一和附录二，严格按照其说明操作，如有疑问，可拨打本公司售后服务或技术支持热线电话。
4.2同期参数查询模式：4.2.1 同期参数查询模式介绍：该模式可以查询所有同期点（共12个）的同期参数，在该模式下，设备不处理系统侧输入、待并侧输入和各个开入量（远方复位除外），同期闭锁接点TJJ输出始终在断开状态，报警输出一般也处于断开状态，除非设备检测到自身错误。
4.2.2 同期参数查询模式的进入：接通同步表电源，按住‘参数’键复位设备，随即显示0”闪动， PP表示请输入密码，此时如不输入密码，直接再次按一下‘参数’键，即可进入同期参数查询模式；此时显示1”闪动；4.2.3 显示及操作说明：该模式下，只有面板上方六个高亮8段数码管可以显示，同步表及其他指示灯均无显示；六个高亮数码管用来显示设备信息和整定的同期参数，其中左侧两位数码管表示所选同期点的参数类型和序号，第一位显示参数类型，共9个字符，即‘P’、‘S’、‘g’、‘d’、‘L’、‘h’、‘U’、‘F’、‘C’，其定义如下：P—同期点或设备信息S—系统侧输入电压额定值g—待并侧输入电压额定值d—系统侧TV二次电压应转角值L—差频同期闭锁角h—同频同期允许功角U—允许压差F—允许频差C—设备信息，暂时只有一个设备信息—C0，表示软件版本号，比如软件版本号是0601（以后如有改动，恕不通知）；第二位数码管显示设备信息或当前选择同期点的序号，即0、1、2、3、4、5、6、7、8、9、A、b、C，分别表示设备信息和第1～12号同期点。
右侧四位红色数码管显示参数值或设备信息，不同数据所对应的数值范围和符号也不同。
面板右方四个按键用来切换参数显示。
‘参数’键：用以切换拟选参数，连续按‘参数’键，当选中‘同期点’参数时，左侧第一个数码管显示‘P’，同期点序号会不断闪烁，此时可按‘+’键修改查看的序号。
‘+’键：用以选择拟查看的信息，当显示拟选择参数时应按‘确认’键确认，若不按‘确认’键而直接按‘参数’键则会回到#1同期点参数查询。
‘>>’键：在此工作状态下无效。
‘确认’键：用以确认所希望查看的信息。
4.2.4 参数说明：系统侧输入电压额定值：指系统侧TV二次电压实际额定值。
例：98V或103V，同步表允许使用TV二次侧相电压或线电压，或直接接入AC220V电压。
出厂设置为100V。
待并侧输入电压额定值：指待并侧TV二次电压实际额定值。
例：95V或97V，同步表允许使用TV二次侧相电压或线电压，或直接使用AC220V电压。
出厂设置为100V。
系统侧TV二次电压应转角：当系统侧和待并侧之间因变压器接线组别不同而存在固有相位差时，可通过整定“系统侧TV二次电压应转角值”修正这一相位差。
为明确转角定义，特指定是对系统侧TV二次电压进行转角。
出厂设置为0º。
差频同期闭锁角：差频并网时，两侧电压相位差在整定角度之内，同期闭锁接点TJJ闭合，否则断开。
出厂设置为30º。
同频同期允许功角：同频并网时，两侧电压相位差在整定的角度之内，同期闭锁接点TJJ 闭合，否则断开。
出厂设置为60º。
允许压差：指同期操作允许的最大电压差，超出整定范围，压差指示灯点亮报警。
注意压差是相对各自的额定电压而言的，不是实际的电压差值。
出厂设置为5%。
压差计算公式：压差=（待并侧电压/待并侧额定电压-系统侧电压/系统侧额定电压）³100%。
允许频差：指同期操作允许的最大频率差，超出整定范围，频差指示灯报警。
出厂设置为0.15Hz。
频差计算公式：频差=待并侧频率-系统侧频率。
4.2.5 参数范围：系统侧及待并侧电压额定值的整定范围为 40.0V～242.0V，分辨率为0.1V。
系统侧电压应转角的整定范围为 -60º～ +60º，分辨率为0.1º。
差频同期闭锁角的整定范围为 0º～ +80º，分辨率为0.1º。
同频同期允许功角的整定范围为 0º～ +80º，分辨率为0.1º。
允许压差的整定范围为 0 ～±20% , 分辨率为1% 。
允许频差的整定范围为 0 ～±0.5Hz, 分辨率为 0.01Hz。
4.3同期参数整定模式：4.3.1 同期参数整定模式介绍：该模式需要输入密码才可以进入，用以查询设备信息、修改密码、查询或整定所有同期点（共12个）的同期参数。
在该模式下，设备不处理系统侧输入、待并侧输入和各个开入量（远方复位除外），同期闭锁接点TJJ输出始终在断开状态，报警输出一般也处于断开状态，除非设备检测到自身错误。
4.3.2 同期参数整定模式的进入：接通同步表电源，按住‘参数’键复位设备，显示其中第一个“0”闪动， PP 表示请输入密码，此时通过‘>>’键和‘+’键输入密码，通过‘确认’键确认密码的输入，出厂密码是1111,如密码正确则进入同期参数整定模式，此时显示其中“1”闪动。
如密码输入错误，则自动将显示清为键之前相同，此过程中，如果按下‘参数’键，则进入同期参数查询模式。
4.3.3 显示及操作说明：该模式下，只有面板上方六个高亮数码管可以显示，同步表及其他指示灯均无显示。
显示参数的方法与同期参数查询模式相同，如要修改参数，则在查找到拟修改的参数时，用‘>>’键选择需要修改的位，按‘+’键修改数据，注意修改后必须按‘确认’键保存，若不按‘确认’键而直接按‘参数’键则修改无效，设置值不被保存。
‘参数’键用以循环切换拟选参数。
连续按‘参数’键，当选中‘同期点’参数时，左侧第一数码管显示‘P’，同期点序号会不断闪烁，此时可按‘+’键选择所需查看或修改的同期点参数，然后按‘确认’键确认，‘确认’键用以保存设置参数值或查看所选同期点的参数。
然后按‘〉〉’键进入修改状态，并在四位参数中循环选择所要修改的位，被选中的位会不断闪烁，‘+’键用以修改参数的值（循环递增）和符号，直到按‘确认’键保存为止。
