太阳能灯安装说明书
太阳能路灯使用说明书
太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。
否则系统无法正常工作或缩短使用寿命。
因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。
【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。
否则因接受不到阳光而引起的质量问题公司概不负责。
】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。
安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。
太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。
所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。
应定期检查螺丝情况。
太阳能电池板应定期清理灰尘。
雪天生成积雪的必须及时清理积雪。
电池：电池安装必须认清正负及，严禁反接。
安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。
蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。
夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。
有条件的可以进行电池维护。
维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。
光源安装光源时一定分清标识。
太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。
因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。
双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。
太阳能灯安装

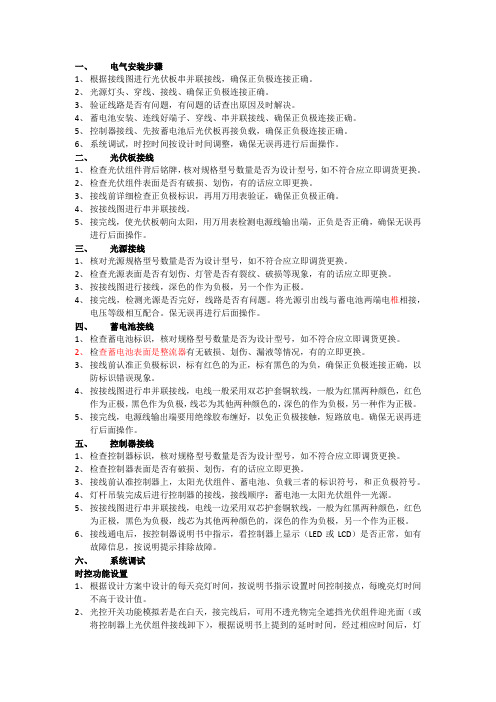

一、电气安装步骤1、根据接线图进行光伏板串并联接线，确保正负极连接正确。
2、光源灯头、穿线、接线、确保正负极连接正确。
3、验证线路是否有问题，有问题的话查出原因及时解决。
4、蓄电池安装、连线好端子、穿线、串并联接线、确保正负极连接正确。
5、控制器接线、先按蓄电池后光伏板再接负载，确保正负极连接正确。
6、系统调试，时控时间按设计时间调整，确保无误再进行后面操作。
二、光伏板接线1、检查光伏组件背后铭牌，核对规格型号数量是否为设计型号，如不符合应立即调货更换。
2、检查光伏组件表面是否有破损、划伤，有的话应立即更换。
3、接线前详细检查正负极标识，再用万用表验证，确保正负极正确。
4、按接线图进行串并联接线。
5、接完线，使光伏板朝向太阳，用万用表检测电源线输出端，正负是否正确，确保无误再进行后面操作。
三、光源接线1、核对光源规格型号数量是否为设计型号，如不符合应立即调货更换。
2、检查光源表面是否有划伤、灯管是否有裂纹、破损等现象，有的话应立即更换。
3、按接线图进行接线，深色的作为负极，另一个作为正极。
4、接完线，检测光源是否完好，线路是否有问题。
将光源引出线与蓄电池两端电椎相接，电压等级相互配合。
保无误再进行后面操作。
四、蓄电池接线1、检查蓄电池标识，核对规格型号数量是否为设计型号，如不符合应立即调货更换。
2、检查蓄电池表面是整流器有无破损、划伤、漏液等情况，有的立即更换。
3、接线前认准正负极标识，标有红色的为正，标有黑色的为负，确保正负极连接正确，以防标识错误现象。
4、按接线图进行串并联接线，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其他两种颜色的，深色的作为负极，另一种作为正极。
5、接完线，电源线输出端要用绝缘胶布缠好，以免正负极接触，短路放电。
确保无误再进行后面操作。
五、控制器接线1、检查控制器标识，核对规格型号数量是否为设计型号，如不符合应立即调货更换。
2、检查控制器表面是否有破损、划伤，有的话应立即更换。
太阳能杀虫灯产品安装使用说明书
太阳能杀虫灯产品安装使用说明书一、产品使用方法1、在安装点浇铸一个约300mm×300mm×400mm大小的水泥基柱，并将产品零件中的钢筋地埋件浇铸在水泥基柱上，并将产品固定在基座上。
2、将产品调整至太阳能电池板纵向朝南北方向放置。
3、根据实际情况（最多不能超过两天），及时将高压电击网上电击粘住的虫子清理干净，并清理干净收虫袋中的害虫，以保证害虫捕杀效果。
4、要经常用干布把太阳能电池板上面的灰尘擦去，以保证太阳能电池板的充电效果。
5、新机器使用之前，建议取下诱虫灯，待蓄电池连续充电2天后再使用，以保证害虫捕杀效果。
6、如果产品在长期（如冬天）不使用的情况下，请将其卸回室内妥善保管；在搁置期间，建议每两个月给蓄电池充一次电（可将机器放在阳光下充电3～5天即可），以延长蓄电池的使用寿命。
二、产品技术参数1、产品型号：JYSG-2A2、产品高度：≥2300mm3、产品重量：15kg4、产品电气性能：①具有电池反逆充自动控制功能；②具有电池过放电自动控制功能；③电路自耗不高于10%，连续工作24小时无异常；④具有荷电保持能力，在连续出现阴雨天时，能保证晴天后正常充供电；⑤具有光控功能，当太阳能电池板充电电压低于0.27V时机器启动工作；⑥具有时控功能，每天自动工作5小时。
5、产品有效工作范围：平坦地无遮挡以半径为120M的面积范围（即>80亩地），其中半径在80M（即>60亩地）以内的面积范围效果最佳。
三、产品灭虫原理太阳光照射到太阳能电池板表面，产生光电效应，经控制线路将光能转换为电能储存在蓄电池内，当夜幕降临时，控制系统在光控功能作用下启动诱虫灯工作。
灯光将周围害虫吸引过来，导致其朝高压电击网扑去而电击致死，5个小时后害虫活动减少，益虫开始活动，灯光自动熄灭，这样既剿灭了害虫，又保护了害虫天敌，维护了生物链的平衡，形成了“物理灭虫”和“生物灭虫”的“1+1”灭虫法。
四、产品适用的农作物适用于水稻、玉米、小麦等粮食作物；花生、番茄、菜瓜、大豆等蔬菜瓜果；茶叶、烟叶、花卉、棉花等经济作物；葡萄、黄瓜等架生植物；荔枝、芒果、青枣、草莓等水果及林木。
太阳能灯具安装说明书
太阳能灯具安装说明书一、太阳能灯具工作原理太阳能灯具利用太阳电池组件发电、蓄电池储电，控制器控制蓄电池的充放电来工作的。
控制器分为光控和光控+时控两种。
其工作原理如下图：白天，当阳光照射到太阳电池组件表面，太阳电池的光伏效应产生电能，通过控制器对蓄电池进行充电；夜晚，光线逐渐减弱，太阳电池的工作电压、工作电流不断下降，当工作电压小于控制器设定的电压时，控制器启动负载，此时太阳能灯点亮，当设定的时间到达或环境光线过强时，控制器自动关闭负载。
二、安装工具每组安装人员至少应该有吊车一台，柴油发电机，支撑架一个，活口扳手 24〞两个,扳手（200×24、250×30）两把，斜口钳一把，剥线钳一把，内六角扳手一套，呆扳手一套，平口、十字螺丝刀各一把，万用表一个，电烙铁一把，指南针一个，铆钉枪，绝缘胶布、防水胶布若干，铆钉若干，手电钻一把，穿线铁丝一根，焊锡丝，热缩管，透明胶带等。
三、地点选择尽可能的靠近安装地点，以便于运输。
四、施工车辆及灯杆的摆放位置应确保施工道路通畅，并对过往行人及车辆进行安全警示，保证施工安全，不得影响居民正常生活。
五、地基浇注1、确定立灯位置；勘察地质情况，如果地表 1 米 2 皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
2、在立灯具的位置预留（开挖）符合标准的 1 米 3 坑；进行予埋件定位浇筑。
预埋件放置在方坑正中， PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以 C20 混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3、施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。
60W太阳能路灯施工安装说明书
60W太阳能路灯施工安装说明书太阳能路灯安装施工与传统路灯安装过程基本一致，但有区别，特别是太阳能电池板与蓄电池的安装。
太阳能路灯安装施工工序：灯位的选定，基础预制，现在安装准备工作（蓄电池组装、电池板与支撑加的组装），灯杆组装（穿线、灯具安装、电池板技架安装），吊装，蓄电池安装，控制器安装，灯杆校位置，验收移交。
60W太阳能路灯配置价格表1. 12V２0０AH蓄电池尺寸522*240*215（mm）重量：60KG2. １８０W太阳能板尺寸：１580 X 808X3５mm 重量15KG3. 60WLED灯头：570*300*82（mm）重量10.5kg4. 路灯灯杆：8米.上口径70 (mm) 下口径160 (mm) 厚3.5 Q235钢板。
重量：105KG包装情况：泡沫纸包装5. 控制器：118*78*32 mm 重量：0.2KG6. 防水箱：572*280*23(mm) 5KG7. 电线12米8. 配件：若干各组件说明：1.180W太阳能板采用效率≥17%的高效太阳能电池组件，产电效益高；2.60W大功率LED节能灯，高效可靠3.10A智能远红外遥控光伏充放电控制器，可实现遥控编程与控制，工作模式与工作时段任意设置，运行稳定可靠。
4.12V200AH太阳能专用胶体蓄电池，深循环设计，恢复性好，提供2-3个阴雨天正常照明电量；5、8米灯杆整体内外热镀锌处理，抗腐蚀性强，10级抗风等级设计，造型简洁大方，安装简便。
太阳能路灯安装手册一产品示意图（以下图片仅供参考，具体请以实物为准)二产品介绍（以下图片仅供参考，具体请以实物为准）蓄电池盒蓄电池控制器配线支架太阳能电池板灯杆灯头三太阳能灯具选址要求1 太阳能电池板方向应对正南方向。
2 阵列板选择安装在周围无高大建筑物，树木，电线杆等无遮挡阳光和避风处。
当无法满足全天无遮挡时，要保证尽量在9:30-15:30间无遮挡。
3 太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。
太阳能一体灯最全使用说明、安装说明
太阳能一体灯最全使用说明、安装说明太阳能一体灯，如今已经成为太阳能路灯中的佼佼者，在新农村建设、城市化进程中扮演这重要的照明角色。
根据专业的五金机电、五金建材采购批发网站复鑫网统计，太阳能一体灯采购数据连年上升。
该平台的太阳能照明设备商城中太阳能一体灯也是不断有订单发来。
由于采购者很多，但是很多平台的服务不到位，今天复鑫网专业照明设备商城为您提供了太阳能一体灯全面的使用说明：一、太阳能一体灯介绍太阳能一体灯，又叫一体化太阳能路灯，是将高效率的太阳能电池板，8年超长寿命的锂电池，高光效的LED和智能控制器，PIR人体感应模组，防盗安装支架等集中于一体的太阳能路灯,也叫太阳能一体化太阳能路灯或一体化太阳能庭院灯。
二、功能特点一体化太阳能路灯采用的是一体化设计，简约、时尚、轻便、实用；·采用太阳能供电节约电能，保护地球资源；·采用人体红外感应控制技术，人来灯亮，人走灯暗，延长照明时间；·采用高容量长寿命锂电池，确保产品的使用寿命,一般可达8年寿命；·无需拉线，安装极其方便；·防水结构，安全可靠；·较易扩展定时、声控等其它功能；·采用模块化设计理念，便于安装、维护、维修；·采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；三、使用说明1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。
2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。
在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。
使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。
太阳能LED灯安装指导手册
太阳能LED灯安装指导手册目录一、太阳能灯主要部件 (3)二、太阳能LED灯安装 (3)（一）、安装位置选择 (3)（二）、太阳能电池安装角度 (5)（三）、安装前准备 (6)（四）、灯具安装流程 (7)（五）、具体安装过程 (7)三、故障处理 (12)一、太阳能灯主要部件太阳能LED灯（主要是太阳能LED路灯和LED庭院灯）的主要材料包括：项序物料名称备注1 LED灯头内部一般无驱动电源2 太阳能电池组件3 蓄电池4 控制器升压恒流驱动一体5 灯杆6 地笼7 电池组件支架8 电池箱二、太阳能LED灯安装（一）、安装位置选择太阳能灯由于主要是采用太阳光照进行发电供电，因此，对灯具的安装位置，有一定的条件限制和要求，安装地点要求尽可能的选择在不被建筑物和树木遮挡的地方。
因此，太阳能灯的安装地点的选择，必须要求在安装的灯具周围的建筑物和树木，不能超过一定的高度.根据太阳辐射和太阳高度角的情况，通常在下午14点左右辐射最强，此时，要求建筑物和树木不能超过太阳高度角范围的区域。
具体要求如下：1）★太阳能电池板所正对的方向，以电池板为水平面，建筑物及树木高度不能超过太阳高度角20°-30°范围。
如下图所示：不符合要求符合要求此时太阳高度角在不同区域略有差异。
根据不同区域，建议角度选择如下：区域高度角南方30°北方20°对已知了建筑物和树木的高度，要安装灯具距离建筑物的距离计算如下：L=(H-h)/tga其中：H为建筑物或树木的高度；h为灯杆的高度；a为太阳高度角。
tg20°=0.364，tg30°=0.577；安装实例：安装环境周围无高大建筑和树木遮挡正确电池板正对建筑错误电池板正对建筑物太高错误2）★太阳能电池板所正对的方向，以电池板为水平轴，在其正对的方向左右180°范围内建筑物及树木高度不能超过太阳高度角20°-30°范围。
太阳能充电户外应接小灯泡说明书
太阳能充电户外应接小灯泡说明书太阳能充电户外小灯泡是一种能够利用太阳能作为动力来照亮外面环境的小型外灯，并具有自动充电功能，是一种绿色的可再生能源充电照明产品。
太阳能充电户外小灯泡由太阳能发电板、充电管理控制模块、LED光源、安装杆、电缆等组成，它能够自动充电，既可用于室外和室内的照明，也可以作为安全报警或应急照明等时候。
使用方法：
1、将太阳能充电户外小灯泡安装在墙上或建筑物安装架上，最好能够直接接触到阳光，以加强太阳能发电板的充电效果。
2、把太阳能发电板与安装杆连接，然后把安装杆安装在墙上或建筑物安装架上。
3、将充电管理控制模块、LED光源、电缆等按照说明书安装完毕。
4、将太阳能发电板暴露在阳光下，可以打开灯泡开关，观察灯泡是否正常工作。
5、正常的太阳能充电户外小灯泡需要将太阳能发电板暴露在阳光下一段时间即可完成充电，灯泡将自动照明，继续供电灯泡的工作，可以
使用较长的时间。
另外，太阳能发电也不会降低灯泡的亮度，只当有足够的太阳能，灯泡才能正常工作。
新农村太阳能灯装法
新农村太阳能灯装法新农村太阳能灯装法如下：一、太阳能路灯电池板安裝：1、将太阳能路灯电池板放入电池板固定支架上，而且用螺丝拧紧，使其牢固可靠。
2、连接新农村太阳能路灯电池板的輸小组出线，注意接适当电池板的正负极，并将电池板的輸小组出线用束线带牢筑。
3、接发布之后对电池板接线处进行电镀锡，以防止电缆氧化。
接着将接好线的电池板放入一边，等待装线。
二、太阳能路灯灯具安裝：1、将灯线从灯臂中搭成，在安裝灯口处一端空出一段灯线，有利于安裝灯口。
2、将灯杆挺起来，将灯线另一端从灯杆预埋件的顺线孔处搭成，将灯线顺到灯杆顶部一端。
并在灯线的另一端安裝好灯口。
3、将灯臂与灯杆上的螺丝孔偏向好，接着用快速扳手将灯臂用螺丝拧紧。
估算灯臂无歪斜后对灯臂进行扭紧。
4、把灯线穿出灯杆顶端的一端做好标志，与太阳能发电站电池板线一同用细电线套管将二根线一同穿进灯杆底部一端，并将新农村太阳能路灯电池板固定不变在灯杆上。
检查螺丝都拧紧之后等待起重设备吊装。
三、太阳能路灯灯杆吊装：1、灯杆吊装之前一定要检查各预制构件固定不变情况，并查看灯口和电池板是否有偏差，并进行合理的调整。
2、将绳索穿在灯杆合适的位置，缓慢吊装照明设备。
避免吊车钢丝绳划损电池板。
3、当灯杆吊装到路基工程上边时，缓慢学会放弃灯杆，此外旋转灯杆，调整灯口直对路面，法兰上的孔偏向地脚螺栓。
4、法兰落在路基工程上以后，依次套上平垫，弹黄垫以及螺丝帽，更终用板手将螺丝帽均匀拧紧，将灯杆固定不变。
5、撤销起绳子，并检查灯杆是否倾斜，是否对灯杆进行调整。
四、太阳能路灯蓄电池及控制器安裝：1、将新农村太阳能路灯蓄电池放进可充电电池井，用细铁丝将可充电电池线穿进路面工程上面。
2、按照标准规范将连接线连接到控制器；先接蓄电池，再接负载，接着接太阳能发电板；接线操作过程时一定要注意社会各界接线与控制器上标明的接线接线接线端子不能插反，正负两旋光性不能碰撞，不能插错；要不然控制器将被损坏。
太阳能路灯安装说明
太阳能路灯安装说明1．按要求准备好各个相关部件：太阳能电池板、蓄电池、控制器、灯具和光源、灯杆（包括安装电池板的部分）、基础预埋件、蓄电池箱（防水防潮防锈，有一定承重力的上盖为不导电物品）、相关辅件（直径25mm的PVC管，2×1.5mm的二芯橡套电缆，渡铬螺母等）；2．按图纸要求做好基础预埋件的固定工作：按图纸施工挖坑，把PVC管按尺寸预埋进水泥中，上方和侧方均要留出一段长度（自行处理PVC管的弯度），浇铸好水泥。
浇铸部位与安装蓄电池地方需有隔断，防止水泥流入蓄电池安装位置；3．穿好橡套电缆：把2×1.5mm的二芯橡套电缆穿入灯杆中。
从安装灯具的那端到灯杆底座穿一根，从安装太阳能电池板的那端到灯杆底座穿一根，预留至少1米的额外长度在两边；4．安装灯具（内含光源）：将光源部分的导线分出正负级后和穿好的橡套电缆通过接线端子连接上；5．安装太阳能电池板：先将电池板固定入电池板框架中，拧紧螺丝。
打开电池板接线盒，分好正负级后，和穿好的另一根橡套电缆连接。
然后将电池板框架按照朝南偏西10度的位置固定在灯杆上（不管灯头朝向何方，电池板方向始终是朝南偏西10度）；6．扶立灯杆：找准方向，扶立灯杆，适当调整，拧紧螺母，加上和尚帽螺母；7．安装蓄电池：将蓄电池箱放入挖好的地洞里，注意一定要让伸出来的PVC管通过箱子上的孔（事先打好，直径26mm）紧密进入箱子里，洞口连接可以采取锁紧螺母装置；―――这一条非常关键，因为蓄电池将来是要埋在地下的，但蓄电池必须通气保温，所以这个地方的连接就是起到这个作用的，连接口周围密封做的好，蓄电池寿命就会长；8．安装蓄电池：将蓄电池放入蓄电池箱内，接好导线（橡套电缆），从PVC管穿到灯杆中。
特别注意不要让电缆短路，否则将会烧毁蓄电池；9．安装控制器：现在灯杆里安装控制器部位的地方有三根电缆了，分出各是哪部分的，记好正负级。
请在接线前一定要仔细阅读控制器说明书，并按如下顺序接线：先接蓄电池，再接负载，这时应该可以发现光源被点亮，最后接上电池板，这时会发现光源自动熄灭；以远方生产的SDRC-10IP控制器为例，1）接上蓄电池线2）常按模式窗口按钮，调整模式窗口数字到“7”3）接上负载线，这时光源会亮起来4）接上电池板线，这时光源会熄灭5）常按模式窗口按钮，调整模式窗口数字到“2”/“3”/“4”等（2意味着光源光控开6小时灭，3是8小时，4是10小时，详见控制器说明书），一般选择“2”即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能灯安装说明书
一、 太阳能灯组成和工作原理
太阳能灯主要由太阳能电池组件、智能控制器、免维护蓄电池、光源、灯杆和结构件等组成。
太阳能灯的工作原理是：太阳电池组件在白天将太阳辐射转换成电能，向免维护蓄电池充电，晚上由蓄电池给光源负载提供电力，光源在天黑时自动亮灯。
智能控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
二、 地基浇注
1、 确定立灯位置；勘察地质情况，如果地表1米2皆是松软土质，那么开挖深度应加深；
同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
2、 在立灯具的位置预留（开挖）符合标准的1米3坑；进行予埋件定位浇筑。
预埋件放置
在方坑正中，PVC 穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所地基及蓄电池箱 地脚螺栓 平垫弹垫 螺母 灯杆 灯具地基及蓄电池箱
灯臂
控制器 灯头及光源
太阳电池组件
示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3、施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。
4、混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能
进行吊灯安装。
三、太阳能电池组件安装
1、电池组件的输出正负极在连接到控制器前须采取措施避免短接；
2、太阳电池组件与支架连接时要牢固可靠；
3、组件的输出线应避免裸露，并用扎带扎牢；
4、电池组件的朝向要朝正南，以指南针指向为准。
四、蓄电池安装
1、蓄电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；
2、蓄电池之间的连接线必须用螺栓压在蓄电池的接线柱上并使用铜垫片以增强导电性；
3、输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；
4、蓄电池的输出线与电线杆内的控制器相联时必须通过PVC穿线管；
5、上述完成后，检查控制器端的接线，防止短路。
正常后关好控制箱的门。
五、灯具安装
1、进行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与
挑臂固定到主杆，并将连接线穿引到控制箱（电池箱）。
2、灯杆起吊之前，先检查各部位紧固件是否牢固，灯头安装是否端正，光源工作是否正
常。
然后在简易调试系统工作是否正常；松开控制器上太阳板连接线，光源工作；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可起吊安装。
3、主灯杆起吊时，注意安全防范；螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去
端调整其朝阳方向完全朝正南。
4、将蓄电池放进电池箱，按照技术要求将连接线连接到控制器；先接蓄电池，再接负载
（光源），然后接太阳板；接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反；否则控制器将被损坏。
5、调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；接上太阳板连接线，灯
熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。
六、注意事项
保定电谷科技有限公司负责为用户提供太阳能灯的安装并提供技术服务和咨询。
如果用户自行在地面安装灯具，注意事项如下：
1、太阳能灯以太阳辐射为能源，照射在光电池组件上的阳光是否充裕直接影响灯具的照明
效果，因此在选择灯具的安装位置时，电池组件在任何时间段都能够照射到阳光，且无树叶等遮挡物。
2、穿线时一定要注意导线勿夹在灯杆的连接处。
导线的连接处应该连接牢固，且用PVC
胶带缠绕。
3、使用时，为保证美观和电池组件能更好的接收太阳辐射，请您每半年清洁一次电池组件
上的灰尘，但切勿用水自下而上的冲洗。
4、与本产品有关的任何问题，请您直接与我们联系。
