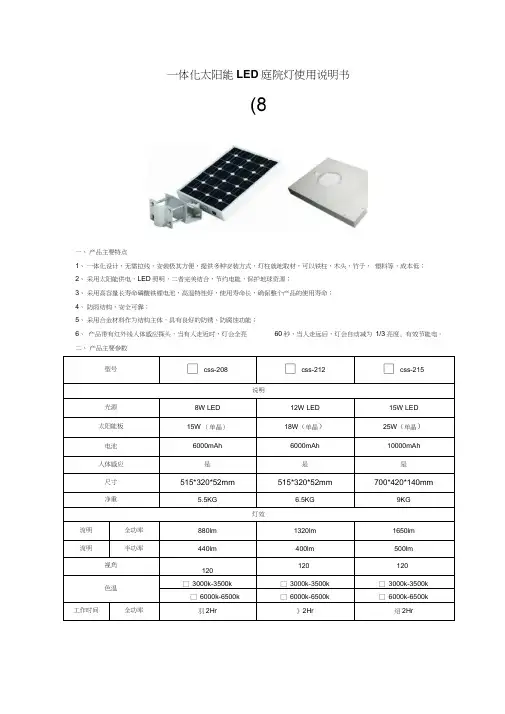

一体化太阳能LED庭院灯使用说明书
一体化太阳能LED庭院灯使用说明书一、产品主要特点1、一体化设计，无需拉线，安装极其方便，提供多种安装方式，灯柱就地取材，可以铁柱，木头，竹子，塑料等，成本低；2、采用太阳能供电，LED照明，二者完美结合，节约电能，保护地球资源；3、采用高容量长寿命磷酸铁锂电池，高温特性好，使用寿命长，确保整个产品的使用寿命；4、防雨结构，安全可靠；5、采用合金材料作为结构主体，具有良好的防锈、防腐蚀功能；6、产品带有红外线人体感应探头，当有人走近时，灯会全亮60秒，当人走远后，灯会自动减为1/3亮度, 有效节能电。
二、产品主要参数型号□ css-208□ css-212□ css-215说明光源8W LED12W LED15W LED太阳能板15W （单晶）18W（单晶）25W（单晶）电池6000mAh6000mAh10000mAh 人体感应是是是尺寸515*320*52mm515*320*52mm700*420*140mm净重 5.5KG 6.5KG9KG灯效流明全功率880lm1320lm1650lm流明半功率440lm400lm500lm120°120°视角120□ 3000k-3500k□ 3000k-3500k□ 3000k-3500k 色温□ 6000k-6500k□ 6000k-6500k□ 6000k-6500k工作时间全功率羽2Hr》2Hr绍2Hr节能模式淳4Hr224Hr垄4Hr环境温度工作温度充电:0 °C〜+60° C放电：-20°C〜+60° C 存温：0°C〜+45° C安装安装高度3〜5m安装间距10 〜20m三、安装和使用方法1、安装方法，保持当地的安装时，尽量使得太阳板正面朝正南安装；同时，调节灯头与水平面的角度（参照下图）纬度一致最好，也要结合灯头照在地面的情况。
安装固定方式有二种，如下图:2、使用方法本产品使用简单，采用一键式，只要把开关打开就行，产品就能正常工作，不需要进行调节。
太阳能LED灯具说明书
太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。
太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。
二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。
三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。
充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。
开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。
闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。
四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。
2．产品包装能满足防潮、防尘的要求。
包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。
六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。
1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。
保持清洁，注意防潮。
如发现故障，请作好记录以待维修。
2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。
（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。
如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。
八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。
太阳能路灯说明书完整版
太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。

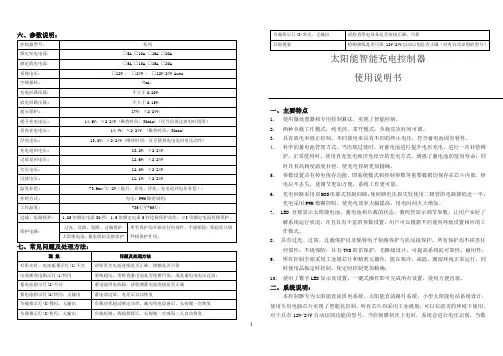

太阳能路灯控制器使用说明书
太阳能智能充电控制器使用说明书一、主要特点1.使用微处理器和专用控制算法，实现了智能控制。
2.两种负载工作模式：纯光控、常开模式，负载亮灭时间可调。
3.具有放电率修正控制，不同放电率具有不同的终止电压，符合蓄电池固有特性。
4.科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加精确。
5.参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。
6.充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电效率大幅提高，用电时间大大增加。
7.LED直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。
8.具有过充、过放、过载保护以及独特电子短路保护与防反接保护，所有保护均不损害任何部件，不烧保险；具有TVS防雷保护，无跳线设计，可提高系统的可靠性、耐用性。
9.所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。
同时使用晶振定时控制，使定时控制更加精确。
10.使用了数字LED显示及设置，一键式操作即可完成所有设置，使用方便直观。
二、系统说明：本控制器专为太阳能直流供电系统、太阳能直流路灯系统、小型太阳能电站系统设计，使用专用电脑芯片实现了智能化控制，所有芯片均采用工业级别，可以在恶劣的环境下使用。
对于具有12V/24V自动识别功能的型号，当控制器初次上电时，系统会进行电压识别，当数。
码管显示“0”时，表示12V 系统，若显示“1”则表示24V 系统。
同时系统具有短路、过载、和独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。
太阳能路灯说明书完整版
太阳能路灯说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】太阳能路灯说明书TYN-012目录产品说明产品介绍 (3)工作原理 (3)产品质保 (3)免责条款 (3)产品构造主要部件 (4)产品清单 (6)储存及工作环境 (7)主要部件简介 (7)安装说明安装前须知事项 (8)安装前准备 (9)安装操作流程 (11)安装注意 (12)注意项目 (12)安装顺序 (12)安装手册选址 (12)地基 (12)路灯安装太阳能板的安装 (13)LED 灯的安装 (13)控制器的安装 (13)蓄电池的安装 (13)各部件接线 (14)路灯吊装 (14)注意事项 (14)故障处理 (15)太阳能路灯介绍产品介绍LED太阳能路灯是以太阳能作为电能供给用来提供夜间道路照明，采用高光效LED光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能源，使用寿命长等优点，特别是本品控制器采用多重节能线路设计，拥有过充、过放、反接，自动光控装置，全面提升LED发光效率，极大节约电能。
本产品白天利用太阳能电池板太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池白天太阳能电池板接收太阳辐射能并转化为电能转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚当照度逐渐降低至10lux左右、太阳能电池板开路电压5V左右，充放电控制器侦测到这一电压值后动作，蓄电池对灯头放电。
太阳能路灯主要由太阳能电池组件、、太阳能控制器、免维护蓄电池、LED路灯、灯杆和结构件等组成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制产品质保产品保修非自然灾害及人为过失引起的产品质量问题，公司对整套太阳能路灯各主要部件保修如下：蓄电池：3 年LED 路灯：3 年太阳能板：3 年控制器：3年免责条款a.公司对因地震、洪水、雷电等自然灾害，不是因为公司的责任而发生的火灾，第三方操作、失盗、损坏、意外事故或因在不正常情况下使用（如不正确的操作，误操作或其它问题）引起的损失不承担任何责任。
(sms)太阳能LED路灯产品说明书
太阳能路灯技术指导文件目录一、产品推荐二、工作原理三、产品构造四、储存及工作环境五、灯具简介、路灯技术参数、路灯产品特点六、安装说明、安装前须知事项、安装前准备、安装制作进程安排、安装顺序、安装要点、注意事项七、故障处理一、产品推荐随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。
优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续～个阴天正常工作。
高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。
太阳能路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给路灯负载。
太阳能路灯主要由光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯进度进行控制。
三、产品构造、储存要求（）空气流通，灰尘少。
（）环境温度：℃～℃。
（）相对湿度低于，不易结冰霜。
（）远离腐蚀性物质。
（）如长期闲置，需每月充放电一次。
、工作环境（）工作温度：℃～℃，在比较寒冷的环境下，应适当加大蓄电池容量。
（2）相对湿度：～。
五、灯具简介、路灯技术参数功率标称功率允许误差功率因数>灯珠（光源）、、等进口光源整灯光效>相关色温（）～显色指数>配光曲线蝙蝠翼型寿命>整灯防护等级、路灯产品特点采用进口芯片，无紫外线和红外线，光效更高、更稳定;采用高导热系数的铝合金散热器，确保光源产生的热量更快散发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化太阳能路灯
使用说明书
一．一体化太阳能路灯介绍
◆一体化设计，集成光源，新型高容量锂电池，太阳能电池组及自动控制器一体化。
◆安装维护便捷，无需安装电缆，无需配备专用灯杆，功能组件模块化设计，安装，维护，更换方便快捷。
◆采用太阳能发电系统，纯绿色能源，取之不尽，用之不竭，环保最佳能源。
◆采用高容量锂离子电池，高能量，使用寿命长，重量轻，绿色环保，不产生任何有害物质。
◆采用LED照明光源，无漫反射效果，具有极高的光照效率，加上独特的二次光学设计，可照射到更广的区域，再次提高光照效率已达到节能目的。
且LED光源具有使用寿命长，发光效率高，光色均匀等优点，也是蓝色环保最佳产品。
◆外壳采用全铝材质，具有质量轻，抗腐蚀，耐磨等特点，保证产品适应潮湿、盐酸环境。
◆控制系统采用工业级元器件制造，适应各种恶劣环境，并保证路灯天天亮。
◆产品图片（长600×宽350×高65）MM。
二、性能参数
页脚内容1
页脚内容2
页脚内容3
三、使用说明
1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。
2.太阳能一体化路灯采用长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃时充电效率将会大大的降低，当温度回升后会恢复正常。
在夜晚放电条件为-20~60℃，超出此范围将破坏电池性能，会大大缩短放电时间。
使用本太阳能一体化路灯时请确认当地的极端气温不会超过上述条件。
3.太阳能一体化路灯在充满电后最长的存储期为六个月，如经过长时间的运输或存储，需要及时的进行检查，定期充电并记录，否则将会损坏电池。
4.如果在北半球安装本产品时，尽可能使太阳能板朝向南方，以获取最大的光照能量；如果是在南半球，安装时太阳板朝向北方。
同时需要避开房屋、树木等障碍物的阴影，这会降低太阳能板的发电效率，导致其工作时间被缩短。
5.太阳能一体化路灯太阳能板表面的清洁程度也会影响太阳能板的发电效率，所以其表面(如灰尘、树叶、油污等)是需要被清洁的，建议定期用普通的清洁剂刷洗即可。
四、安装说明
1.选择采光最佳的位置布好灯杆，灯杆宜使用3-6m，直径50-90mm，壁厚大于
2.0mm的铁杆或钢杆。
页脚内容4
2.打开包装前请先清点部件是否齐全。
3.安装带市电型的产品时，灯杆中需预先布好电缆，并在灯杆顶端装灯的一侧打孔引入电缆。
在确认电源断开的情况下，将电缆与灯具输入线相连接，注意电源输入线的标识。
然后用防水电工胶布仔细包扎妥当（此步骤只限带市电补偿产品）。
4.把钥匙插入电子锁孔，按顺时针方向旋转到绿色点，拔出钥匙即可。
5.将灯具套入灯杆，使用专用工具紧固好防盗螺丝，确保灯具稳固即可。
五．保修及售后
本品自出厂之日起，非人为性损坏保修一年；终身负责维修，保修期后的产品仅收取元件费。
* 广东宇翔新能源科技有限公司保留对产品性能、结构和外观进行改进而无需任何通知的权利。
如描述同实物不一致的情形，请以实物为准。
页脚内容5。
