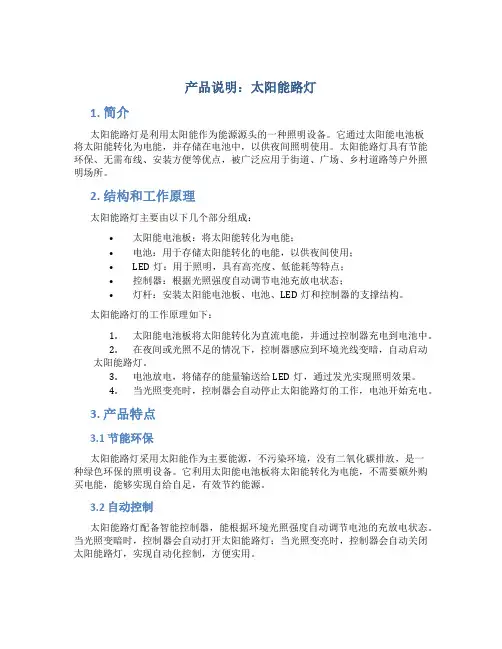

产品说明太阳能路灯
产品说明：太阳能路灯1. 简介太阳能路灯是利用太阳能作为能源源头的一种照明设备。
它通过太阳能电池板将太阳能转化为电能，并存储在电池中，以供夜间照明使用。
太阳能路灯具有节能环保、无需布线、安装方便等优点，被广泛应用于街道、广场、乡村道路等户外照明场所。
2. 结构和工作原理太阳能路灯主要由以下几个部分组成：•太阳能电池板：将太阳能转化为电能；•电池：用于存储太阳能转化的电能，以供夜间使用；•LED灯：用于照明，具有高亮度、低能耗等特点；•控制器：根据光照强度自动调节电池充放电状态；•灯杆：安装太阳能电池板、电池、LED灯和控制器的支撑结构。
太阳能路灯的工作原理如下：1.太阳能电池板将太阳能转化为直流电能，并通过控制器充电到电池中。
2.在夜间或光照不足的情况下，控制器感应到环境光线变暗，自动启动太阳能路灯。
3.电池放电，将储存的能量输送给LED灯，通过发光实现照明效果。
4.当光照变亮时，控制器会自动停止太阳能路灯的工作，电池开始充电。
3. 产品特点3.1 节能环保太阳能路灯采用太阳能作为主要能源，不污染环境，没有二氧化碳排放，是一种绿色环保的照明设备。
它利用太阳能电池板将太阳能转化为电能，不需要额外购买电能，能够实现自给自足，有效节约能源。
3.2 自动控制太阳能路灯配备智能控制器，能根据环境光照强度自动调节电池的充放电状态。
当光照变暗时，控制器会自动打开太阳能路灯；当光照变亮时，控制器会自动关闭太阳能路灯，实现自动化控制，方便实用。
3.3 高效节能太阳能路灯采用LED灯作为光源，LED灯具有高亮度、低能耗的特点。
相比传统路灯，太阳能路灯可以节省大量电能，降低能源消耗与运维成本。
3.4 安装方便太阳能路灯无需布线，安装过程简单、灵活。
只需将太阳能电池板、电池、LED灯和控制器固定在灯杆上，便可完成安装。
不仅减少了施工难度，还能够节省安装成本。
4. 应用场景太阳能路灯广泛应用于以下场所：1.城市街道：太阳能路灯可以为城市街道提供照明，提高行人和车辆的安全性。

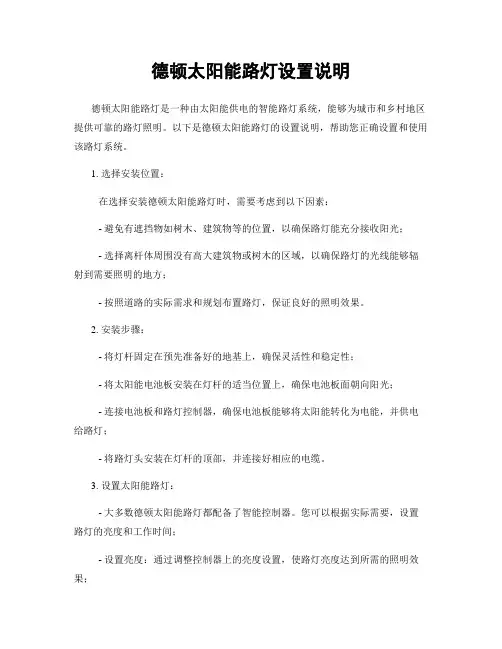

德顿太阳能路灯设置说明
德顿太阳能路灯设置说明德顿太阳能路灯是一种由太阳能供电的智能路灯系统，能够为城市和乡村地区提供可靠的路灯照明。
以下是德顿太阳能路灯的设置说明，帮助您正确设置和使用该路灯系统。
1. 选择安装位置：在选择安装德顿太阳能路灯时，需要考虑到以下因素：- 避免有遮挡物如树木、建筑物等的位置，以确保路灯能充分接收阳光；- 选择离杆体周围没有高大建筑物或树木的区域，以确保路灯的光线能够辐射到需要照明的地方；- 按照道路的实际需求和规划布置路灯，保证良好的照明效果。
2. 安装步骤：- 将灯杆固定在预先准备好的地基上，确保灵活性和稳定性；- 将太阳能电池板安装在灯杆的适当位置上，确保电池板面朝向阳光；- 连接电池板和路灯控制器，确保电池板能够将太阳能转化为电能，并供电给路灯；- 将路灯头安装在灯杆的顶部，并连接好相应的电缆。
3. 设置太阳能路灯：- 大多数德顿太阳能路灯都配备了智能控制器。
您可以根据实际需要，设置路灯的亮度和工作时间；- 设置亮度：通过调整控制器上的亮度设置，使路灯亮度达到所需的照明效果；- 设置工作时间：根据实际需要，在控制器上设置路灯的开关时间，以确保路灯在夜间准确开启和关闭；- 智能感应：一些德顿太阳能路灯还配备了智能感应器，可以根据环境亮度自动调整路灯亮度。
4. 定期维护：- 定期检查：每隔一段时间，检查太阳能电池板和控制器的连接是否松动，保持其良好的工作状态；- 清洁太阳能电池板：定期清洁电池板表面的尘土和污垢，以确保太阳能的充分吸收；- 更换电池：根据电池的使用寿命，定期更换电池，以保证太阳能路灯的长期使用。
通过按照以上设置说明正确设置德顿太阳能路灯，您可以获得高效、环保、可靠的照明解决方案。
请根据实际需要进行配置和调整，并保持定期维护，以确保路灯系统的正常运行。
硕日 太阳能路灯控制器 SR-DHK-V1.3版本中文说明书
SR-DHK 智能调光型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 按键调节电流大小和工作时段、功率等内容，使用更加简单。
2. 带自学习算法的双时段控制，使晨亮时间更加精确，负载控制更加灵活。
3. 智能功率模式，可根据蓄电池电量自动调节负载功率，最大限度延长蓄电池工作时间。
4. 全数字高精度恒流控制，最高效率可达96%。
5. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。
6. 负载输出最高电压可达60V ，可驱动18颗串联的LED 灯。
7. 改进型充电算法，充电效率更高，使太阳能利用时间更加长久。
8. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。
9.增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。
二、 安装和接线1.控制器安装要牢靠，尺寸如下：2. 3. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。
接线及外观说明如下图所示：指示灯连接线模式指示参数指示防水按键三、 LED 负载连接1. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 设置方法：1. 模式与参数浏览控制器面板上有两位数码管，第一位数码管显示模式，第二个数码管显示该模式下的参数。
正常工作时按下按键，模式和参数会显示出来，这时每按一次按键模式值会转换一个数字， 同时第二个数码管显示该模式下对应的参数。
模式与参数设置表如上表所示。
2. 参数调节根据“模式与参数浏览”操作方法，浏览到要调整参数的模式后，按下按键3S 以上，等到第二个数码管开始闪烁后松开按键，然后每按下按键，第二个数码管的值将会变换一次，等到变换到要调整的参数时，停止按键等待第二个数码管停止闪烁，或是按下按键 3S 以上退出。
若要调整多个参数，重复此步骤即可。

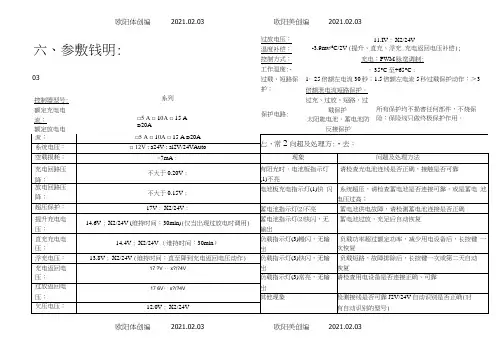

太阳能路灯控制器使用说明书之欧阳体创编
欧阳体创编2021.02.03 欧阳美创编2021.02.03欧阳体创编2021.02.03 欧阳美创编 2021.02.03六、参敷钱明:03 过放电压： 温度补偿： 控制方式： 工作温度:- 过载、短路保 护：11.IV ： X2/24V-3.9mv/d C/2V (提升、直充、浮充.充电返回电压补偿);充电：PWM 脉宽调制:・35°C 至+65°C ：控制器型号:额定充电电 流：系列□5 A □ 10A □ 15 A D 20A保护电路:1・25倍额左电流30秒；1.5倍额左电流5秒过载保护动作：＞3倍额泄电流短路保护。
过充、过放、短路、过载保护太阳能电池、蓄电池防 所有保护均不损害任何部件，不烧保 险：保险线只做终极保护作用。
欧阳体创编2021.02.03犬阳能智能克电怎制器僅用统明召—、主殳紡点1.僅用微处理器如咅用施糾篇:主，农觇了智能施刮O2.鬲种方哉3杵桜式:他丸施、常易桜式，0 荻嬴无时向可讷。
3.典侖孜电率傅2滋刮，彳同孜电卑典侖不同的衿止电压，禺合器电池®）忘游傕。
4.科于的轄电池您理方式，*出规过孜时，対f电他逬紂握升电压克电，逬紂一次补偿縫炉，2常往用时，住用盍克克电和诲克铐合的克电方式,何强3器电池的僵用寿冷；同时翼忘篇絡虐隠应讣僅，住克电猪糾亜須耦滋O5.痞数谄蛊典侖髀电侮存功能，即養俊後式如松钊痞敌等童爰敌嵋佝侮存杏嬉倚内部，鲜电后不丢失，M节更須方便，養俊3杵迈可欧阳体创编2021.02.03欧阳美创编2021.02.03書。
6.克电②路采用取MOS帛慌式怎糾②路，僅②路电庄擴失筱僵用二級管的电路陞傾迈一半，克电采用PWM後糊总刮，住克电敘率尢徭握京，用电吋向尢尢僧加。
7.LED盍妮显丘*阳能电池、器电池如纟荻的就各，故為倚显云诵竿瘙敷,铉用户広时3 翎養侥运於就况，并虹典有丰富的痞数後蛊，用户可以幅嵋不同往用坯僥後蛊枸应的2X"式。

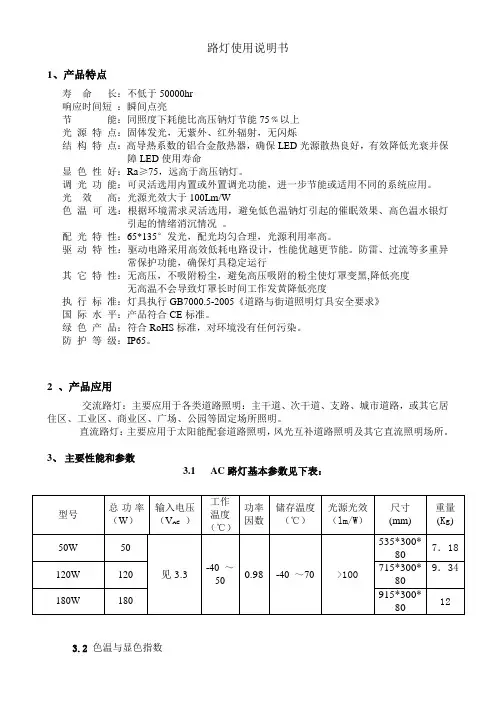

路灯说明书
路灯使用说明书1、产品特点寿命长：不低于50000hr响应时间短：瞬间点亮节能：同照度下耗能比高压钠灯节能75﹪以上光源特点：固体发光，无紫外、红外辐射，无闪烁结构特点：高导热系数的铝合金散热器，确保LED光源散热良好，有效降低光衰并保障LED使用寿命显色性好：Ra≥75，远高于高压钠灯。
调光功能：可灵活选用内置或外置调光功能，进一步节能或适用不同的系统应用。
光效高：光源光效大于100Lm/W色温可选：根据环境需求灵活选用，避免低色温钠灯引起的催眠效果、高色温水银灯引起的情绪消沉情况。
配光特性：65*135°发光，配光均匀合理，光源利用率高。
驱动特性：驱动电路采用高效低耗电路设计，性能优越更节能。
防雷、过流等多重异常保护功能，确保灯具稳定运行其它特性：无高压，不吸附粉尘，避免高压吸附的粉尘使灯罩变黑,降低亮度无高温不会导致灯罩长时间工作发黄降低亮度执行标准：灯具执行GB7000.5-2005《道路与街道照明灯具安全要求》国际水平：产品符合CE标准。
绿色产品：符合RoHS标准，对环境没有任何污染。
防护等级：IP65。
2 、产品应用交流路灯：主要应用于各类道路照明：主干道、次干道、支路、城市道路，或其它居住区、工业区、商业区、广场、公园等固定场所照明。
直流路灯：主要应用于太阳能配套道路照明，风光互补道路照明及其它直流照明场所。
3、主要性能和参数3.1AC路灯基本参数见下表：注1：辅助功能说明：H4为4小时内控半功率，H5为5小时内控半功率，依次类推；HE 为外控半功率；HD 为外控调光；HM为多段式半功率；留空为无此类功能。
注2：电压分类说明：AL为AC90V-140V； AH为AC176-264V；AW为AC90-264V。
D1为DC12V；D2为DC24V4、使用与安装4.1 本产品使用环境温度范围为-40℃～50℃。
4.2 安装前先确认所提供供电系统输出电压与机种的适用电压相匹配。
4.3 安装方法：4.3.1 打开包装箱，取出灯体，将电缆线引出整理顺畅。

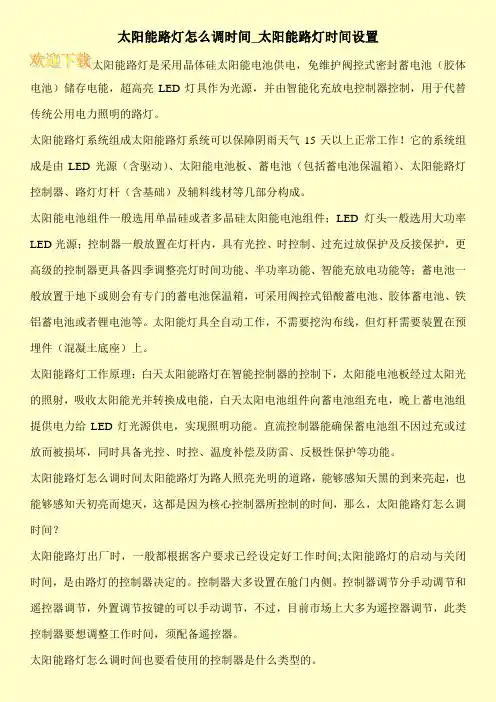

太阳能路灯怎么调时间_太阳能路灯时间设置
太阳能路灯怎么调时间_太阳能路灯时间设置太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池（胶体电池）储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。
太阳能路灯系统组成太阳能路灯系统可以保障阴雨天气15天以上正常工作！它的系统组成是由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池保温箱）、太阳能路灯控制器、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件；LED灯头一般选用大功率LED光源；控制器一般放置在灯杆内，具有光控、时控制、过充过放保护及反接保护，更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能等；蓄电池一般放置于地下或则会有专门的蓄电池保温箱，可采用阀控式铅酸蓄电池、胶体蓄电池、铁铝蓄电池或者锂电池等。
太阳能灯具全自动工作，不需要挖沟布线，但灯杆需要装置在预埋件（混凝土底座）上。
太阳能路灯工作原理：白天太阳能路灯在智能控制器的控制下，太阳能电池板经过太阳光的照射，吸收太阳能光并转换成电能，白天太阳电池组件向蓄电池组充电，晚上蓄电池组提供电力给LED灯光源供电，实现照明功能。
直流控制器能确保蓄电池组不因过充或过放而被损坏，同时具备光控、时控、温度补偿及防雷、反极性保护等功能。
太阳能路灯怎么调时间太阳能路灯为路人照亮光明的道路，能够感知天黑的到来亮起，也能够感知天初亮而熄灭，这都是因为核心控制器所控制的时间，那么，太阳能路灯怎么调时间？太阳能路灯出厂时，一般都根据客户要求已经设定好工作时间;太阳能路灯的启动与关闭时间，是由路灯的控制器决定的。
控制器大多设置在舱门内侧。
控制器调节分手动调节和遥控器调节，外置调节按键的可以手动调节，不过，目前市场上大多为遥控器调节，此类控制器要想调整工作时间，须配备遥控器。
太阳能路灯怎么调时间也要看使用的控制器是什么类型的。
太阳能路灯用户指南
太阳能路灯用户指南太阳能常见情况太阳能路灯是一个集成的发电和用电系统，它的构造很复杂，零配件繁多，太阳能路灯的零部件主要有太阳能电池板，蓄电池，光源等。
再加上太阳能路灯是在室外，所以容易出现各种问题，以下将详细介绍太阳能路灯容易出现问题的四大地方。
第一、太阳能路灯灯光闪烁，亮度不稳定，出现这个原因，首先更换灯具，如果更换了灯具还是那么闪烁的话，就可以排除是灯具的问题，这个时候要检查线路了，很有可能是线路的接口接触不良导致。
第二、太阳能路灯阴雨天只能坚持一到两天，引起这个原因有主要有两点原因，太阳能蓄电池充电不满，太阳能蓄电池充电不满就是太阳能充电的原因，首先观察一下最近天气情况如何，是否能保证每天充电5--7小时左右，如果充电只达2--3小时这样的情况是正常的请放心使用。
另外检查电池是否老化，正常工作情况下电池的寿命的是4--5年。
第三、太阳能路灯停止工作，当太阳能路灯停止工作，首先检查控制器是不是坏了，出现这种情况很大原因就是太阳能控制器坏了，及时进行维修。
以上是太阳能路灯容易常出现问题的三点原因，太阳能路灯安装好了以后要经常的进行检查，排除故障21世纪的汽车尾气排放，工业有毒气体的排放，水资源土地资源的污染等变的十分的严重。
太阳能被称为新能源清洁能源，能否解决环境污染的问题呢？第四、安装时尽量不要遮挡太阳能板，以达到光照效果。
定期进行维护与卫生清理，特别在灰尘比较大的道路要一年进行一次清理。
灰尘比较小的道路与小区、公园、三年进行一次清理工作。
以免影响充电效果；什么是太阳能首先什么是太阳能，太阳能就是依靠阳光的照射把太阳能电池板转化为电，太阳能热水器工作原理也差不多，都是要依靠阳光，它们在工作过程中是不存在污染的，或者微乎其微的污染，也不会排放有污染体。
虽然太阳能在工作的时候不会污染环境，但是太阳能在生产制造过程中，对环境的污染很大。
比如太阳能的原材料是多晶硅，加工太阳能电池片的时候会排放三氯氢硅，三氯氢硅对环境的污染也是很大的。
路灯控制器说明书
定时(A) 定时(B)
蓄电池容量
4小时 4小时 12AH * 额定电流/5 5小时 5小时 30AH * 额定电流/5 6小时 6小时 60AH * 额定电流/5 8小时 8小时 100AH * 额定电流/5 10小时 10小时 200AH * 额定电流/5 建议：使用专用数据线连接计算机，直观地设置参数
L E D颜 色
系统状态
L E D颜 色
系统状态
绿色常亮 绿色慢闪
正常 蓄电池充满
橙色常亮 红色常亮
欠压 过放，关闭负载
绿色快闪 蓄电池超压，关闭负载 红色快闪 温度过高，充电及输出关闭
红色慢闪
过载
纯光控模式：控制器采样太阳能电池板的开路电压来判断白天还是 晚上。充许用户根据所处地区及使用何种太阳能电池板，自行设定光 控启动点。当控制器检测到太阳能电池板电压降到启动点电压以下并 持 续10分 钟 则 开 通 负 载 。 同 理 ， 太 阳 能 电 池 板 电 压 升 到 启 动 点 以 上 并 持 续1 0分 钟 则 关 闭 负 载 。 光 控+定 时 模 式 ： 启 动 过 程 与 纯 光 控 相 同 。 负 载 开 通 时 间 设 定 方 法 见表一。 手动模式：按键开关负载。负载关闭时按键开负载，再按关负载。 常开模式：一直开启负载，除非发生过放、过载、短路、超压、超 温。此模式只可使用数据线设置或出厂设置。 调试模式：此模式用于光控开启负载时调试使用，方便白天安装调 试 时 检 查 负 载 是 否 工 作 正 常 。 持 续 按 键15秒 钟 负 载 指 示 灯 闪 烁,即 进 入 调试模式，立即开启负载。再次按键退出调试模式。 启动电压的设置：
6V
12V
24V
36V
48V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一体化太阳能路灯
使用说明书
一．一体化太阳能路灯介绍
◆ 一体化设计，集成光源，新型高容量锂电池，太阳能电池组及自动控制器一体化。
◆ 安装维护便捷，无需安装电缆，无需配备专用灯杆，功能组件模块化设计，安装，维护，更换方
便快捷。
◆ 采用太阳能发电系统，纯绿色能源，取之不尽，用之不竭，环保最佳能源。
◆ 采用高容量锂离子电池，高能量，使用寿命长，重量轻，绿色环保，不产生任何有害物质。
◆ 采用LED照明光源，无漫反射效果，具有极高的光照效率，加上独特的二次光学设计，可照射到
更广的区域，再次提高光照效率已达到节能目的。且LED光源具有使用寿命长，发光效率高，光
色均匀等优点，也是蓝色环保最佳产品。
◆ 外壳采用全铝材质，具有质量轻，抗腐蚀，耐磨等特点，保证产品适应潮湿、盐酸环境。
◆ 控制系统采用工业级元器件制造，适应各种恶劣环境，并保证路灯天天亮。
◆ 产品图片（长600×宽350×高65）MM。
二、性能参数
产品型号 YX-YT9 YX-YT15 YX-YT24 备 注
光源 9W 15W 24W
太阳能组件 20W 30W 60W
高容量锂电池 内置 内置 内置
市电输入 无 无 无 可选配
感应装置 有 有 有
过载保护 有 有 有
光通量
全亮模式 810lm 1350lm 2160lm
省电模式 270lm 450lm 720lm
工作时间
全亮模式 ≥8小时 ≥8小时 ≥8小时
省电模式 ≥48小时 ≥48小时 ≥48小时
可视角度 120° 120° 120°
色温 6000-7000K 6000-7000K 6000-7000K
光感阀值 30lx 30lx 30lx
感应角度 120° 120° 120°
存储温度 0-55℃
工作湿度 95RH％
工作温度
充电温度 0-60℃
放电温度 -20℃-60℃
防水等级 IP65
整机重量 9KG 11KG 15KG
尺寸 600(L)x350(W)x65(T)mm 700(L)x430(W)x65(T)mm 850(L)x530(W)x65(T)mm
建议安装高度 3-4m 3-5m 4-6m
建议布灯间距 8-10m 10-15m 15-20m
三、使用说明
1.太阳能一体化路灯工作不能离开阳光，请根据安装地的日照强度或太阳能的年辐射总量来选择
合适的产品型号。在日照不足或连续阴雨天过长的地区，太阳能灯具的工作时间会缩短或不亮，此情
况下建议选用带市电补偿，具有市电/太阳能双供电功能的太阳能一体化路灯。
2.太阳能一体化路灯采用 长寿命锂离子电池作为储能器件，白天的充电条件为0~60℃，低于0℃
时充电效率将会大大的降低，当温度回升后会恢复正常。在夜晚放电条件为-20~60℃，超出此范围将
破坏电池性能，会大大缩短放电时间。使用本太阳能一体化路灯时请确认当地的极端气温不会超过上
述条件。
3.太阳能一体化路灯在充满电后最长的存储期为六个月，如经过长时间的运输或存储，需要及时
的进行检查，定期充电并记录，否则将会损坏电池。
4.如果在北半球安装本产品时，尽可能使太阳能板朝向南方，以获取最大的光照能量；如果是在
南半球，安装时太阳板朝向北方。同时需要避开房屋、树木等障碍物的阴影，这会降低太阳能板的发
电效率，导致其工作时间被缩短。
5.太阳能一体化路灯太阳能板表面的清洁程度也会影响太阳能板的发电效率，所以其表面(如灰
尘、树叶、油污等)是需要被清洁的，建议定期用普通的清洁剂刷洗即可。
四、安装说明
1.选择采光最佳的位置布好灯杆，灯杆宜使用3-6m，直径50-90mm，壁厚大于的铁杆或钢杆。
2.打开包装前请先清点部件是否齐全。
3.安装带市电型的产品时，灯杆中需预先布好电缆，并在灯杆顶端装灯的一侧打孔引入电缆。在
确认电源断开的情况下，将电缆与灯具输入线相连接，注意电源输入线的标识。然后用防水电工胶布
仔细包扎妥当（此步骤只限带市电补偿产品）。
4.把钥匙插入电子锁孔，按顺时针方向旋转到绿色点，拔出钥匙即可。
5.将灯具套入灯杆，使用专用工具紧固好防盗螺丝，确保灯具稳固即可。
五．保修及售后
本品自出厂之日起，非人为性损坏保修一年；终身负责维修，保修期后的产品仅收取元件费。
* 广东宇翔新能源科技有限公司保留对产品性能、结构和外观进行改进而无需任何通知的权利。
如描述同实物不一致的情形，请以实物为准。
