龙门吊参数150t

合集下载

天津地铁龙门吊工作原理性能参数

天津地铁龙门吊工作原理性能参数

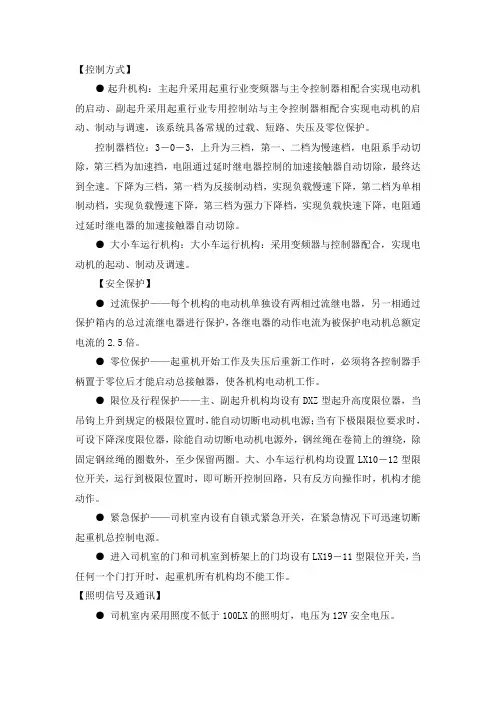

【控制方式】●起升机构:主起升采用起重行业变频器与主令控制器相配合实现电动机的启动、副起升采用起重行业专用控制站与主令控制器相配合实现电动机的启动、制动与调速,该系统具备常规的过载、短路、失压及零位保护。

控制器档位:3-0-3,上升为三档,第一、二档为慢速档,电阻系手动切除,第三档为加速挡,电阻通过延时继电器控制的加速接触器自动切除,最终达到全速。

下降为三档,第一档为反接制动档,实现负载慢速下降,第二档为单相制动档,实现负载慢速下降,第三档为强力下降档,实现负载快速下降,电阻通过延时继电器的加速接触器自动切除。

●大小车运行机构:大小车运行机构:采用变频器与控制器配合,实现电动机的起动、制动及调速。

【安全保护】●过流保护——每个机构的电动机单独设有两相过流继电器,另一相通过保护箱内的总过流继电器进行保护,各继电器的动作电流为被保护电动机总额定电流的2.5倍。

●零位保护——起重机开始工作及失压后重新工作时,必须将各控制器手柄置于零位后才能启动总接触器,使各机构电动机工作。

●限位及行程保护——主、副起升机构均设有DXZ型起升高度限位器,当吊钩上升到规定的极限位置时,能自动切断电动机电源;当有下极限限位要求时,可设下降深度限位器,除能自动切断电动机电源外,钢丝绳在卷筒上的缠绕,除固定钢丝绳的圈数外,至少保留两圈。

大、小车运行机构均设置LX10-12型限位开关,运行到极限位置时,即可断开控制回路,只有反方向操作时,机构才能动作。

●紧急保护——司机室内设有自锁式紧急开关,在紧急情况下可迅速切断起重机总控制电源。

●进入司机室的门和司机室到桥架上的门均设有LX19-11型限位开关,当任何一个门打开时,起重机所有机构均不能工作。

【照明信号及通讯】●司机室内采用照度不低于100LX的照明灯,电压为12V安全电压。

●起重机走台下设有2个GC-29型防震灯(数量由跨度而定),照度不低于20LX。

●司机室内设有警示电铃脚踏开关,并可根据用户需要配置对讲机。

龙门吊安装拆除施工方案(11.26最终)

龙门吊安装拆除施工方案(11.26最终)

目录一、编制依据 0二、工程概况 (1)三、MUG45/5T行车结构图及主要部件尺寸及重量 (1)四、钢丝绳及工器具 (2)4.1 钢丝绳主要技术规格 (2)4。

2钢丝绳的安全系数 (2)4。

3钢丝绳的拉力夹角系数 (2)4.4 设备与材料计划 (2)4.5施工计划安排 (3)五、劳动力配置计划及130T吊机性能表 (3)六、施工组织管理 (5)6.1 组织管理措施 (5)6.2 施工准备工作 (5)6.3 安装、拆卸施工工艺流程 (5)6。

4 吊车停放位置及行车部件摆放位置图 (6)6。

5 安装施工步骤 (6)6。

6 安装、拆卸施工技术措施 (9)6。

7 吊机性能计算 (9)6。

8 吊索具工况计算 (10)七、施工质量保证措施 (10)八、安全、文明施工保证措施 (11)九、应急预案 (12)9.1 施工现场应急配套措施 (12)9。

2 触电事故应急措施 (12)9。

3 高处坠落和物体打击事故应急措施 (13)9。

4 防汛防台应急预案 (13)9.5 防突发大风应急预案 (13)一、编制依据(1)《特种设备安全技术规范》TSG Q7016—2008;(2)《机械设备安装工程施工及验收通用规范》GB50231-2009;(3)《电气装置安装工程施工及验收规范》GB50254~50257—96;(4)《起重设备安装工程施工及验收规范》GB50278-2010;(5)《起重机安全使用》GB/T 23723。

1—2009;(6)《起重机械安全规程》GB/T 6067。

1—2010;(7)《起重机通道及安全防护措施》GB/T 24818.1-2009;(8)《起重机械超载保护装置》GB12602-2009;(9)《通用门式起重机》GB/T14406—2011;二、工程概况本工程位于奉贤区金海路上海地铁5号线南延伸段3标。

因现场盾构推进时需要行车吊运土箱和管片的需要,所以要安装双梁45/5T门式起重机一台,用于垂直运输施工。

龙门吊计算书

龙门吊计算书

计算书目录第1章计算书 (1)1.1 龙门吊轨道基础、车挡设计验算 (1)1.1.1 龙门吊走行轨钢轨型号选择计算 (1)1.1.2 龙门吊轨道基础承载力验算 (2)1.1.3 龙门吊轨道基础地基承载力验算 (2)1.2 吊装设备及吊具验算 (3)1.2.1 汽车吊选型思路 (3)1.2.2 汽车吊负荷计算 (4)1.2.3 汽车吊选型 (4)1.2.4 钢丝绳选择校核 (5)1.2.5 卸扣的选择校核 (5)1.2.6 绳卡的选择校核 (6)1.3 汽车吊抗倾覆验算 (7)1.4 地基承载力验算 (7)第1章计算书1.1 龙门吊轨道基础、车挡设计验算MG85-39-11龙门吊,龙门吊跨径改装修整为37m,每台最大起吊能力为85T。

上纵梁为三角桁架,整机运行速度6m/min,小车运行速度5m/min,整机重量60T。

1#梁场最大梁重137T,设置两台MG85龙门吊,最大起吊能力170T,可以满足使用要求。

本方案地基基础梁总计受力:M=137+60×2=257TF=M*g=257T×9.8N/kg=2519kN2台龙门吊共计有8个支点,则每个支点受力:P=F/8=315kN85T满负荷运转(吊装170T)时,Pmax=(85+60)T×9.8N/kg/4=355kN。

1.1.1 龙门吊走行轨钢轨型号选择计算确定龙门吊走行轨上的钢轨,计算方式有两种,二者取较大值:方式一:根据《路桥施工计算手册》计算:g1=2P+v/8=2×315+(6×60/1000/8)=630kN/m方式二:根据《吊车轨道联结及车挡(适用于混凝土结构)》中“总说明4.3公式(1)”计算:P d=1.05×1.4×1.15×315=533kN/m;满负荷运转时:g1max=2×355+(20×60/1000/8)=710kN/m;P d max=1.05×1.4×1.15×355=600kN。

60T龙门吊的设计与计算说明

60T龙门吊的设计与计算说明

60T龙门吊的设计与计算说明龙门吊的设计与检算一、概况XXX桥,全长559.34m共有板梁594片,全部为先张法预应力板梁,预制场设在第17#墩~第22#墩之间左幅的一块空地上,预制场的走向与桥梁的走向一致。

(见附图)二、龙门吊的设置因为预制场的走向与桥梁的走向一致,而预制场上只设置一台龙门吊,这样必须借助一个型钢加工的扁担(重约10t)板梁最大的自重31.2t,滑轮和钢丝绳重约2t,合重43.2t,按1.3的系数为43.2×1.3=56.2t。

这样龙门吊的吊重按60t设置。

三、龙门吊的主要参数:吊重W1=60t,跨度L=30m,高度H=15m,天车重W2=6t。

由6组贝雷片加上下加强弦杆。

四、强度检算:(一)横梁:1、静荷载:横梁由10片贝雷片上下加加强弦杆组成6组,贝雷片自重:G1=275Kg/片;加强弦杆自重:G2=80Kg/片;插销和支撑架的自重(对应贝雷片):G3=25Kg/片;这样横梁自重G=(G1+ G2×2+ G3)×6×10=27600Kg。

横梁的静荷载为横梁的自重,可视为均布荷载q=(G÷1000)×10KN/30m=9.2KN/m;故Mmax静=ql2/8=9.2×302÷8=1035KN•mQmax静=ql/2=9.2×30/2=138KN2、动荷载:动荷载系数K动=1.3;(教材《基础工程》)工作荷载P=K动(W1 +W2)=1.3×(600+60)=858KN。

故Mmax动=PL/4=858×30/4=6435KN•mQmax动=P=858KN3、总荷载:Mmax =Mmax静+Mmax动=7470KN•mQmax =Qmax动+Qmax动=996KN4、容许强度:[M]=9618.8KN•m;[Q]=1397.8KN。

5、结论:[M]>Mmax [Q]>Qmax 满足要求。

龙门吊设计计算书(sap2000)

龙门吊设计计算书(sap2000)

目录1、设计依据 (1)2、龙门吊总体结构 (1)3、计算荷载 (1)3.1 计算荷载 (1)3.2 荷载组合 (3)4、龙门吊结构计算 (4)4.1 吊具计算 (4)4.2 起吊平车吊梁计算 (4)4.3 门吊主梁、支腿结构计算 (5)4.4 门吊行走平车支座反力及抗倾覆稳定性计算 (10)5、结论 (11)1、设计依据(1)《泰州长江公路大桥跨江大桥工程施工图设计》 (2)《泰州长江公路大桥E06合同段60T 龙门吊设计图》 (3)《钢结构设计规范》(GB50017-2003)(4)《装配式公路钢桥多用途使作手册》(人民交通出版社) (5)《起重机设计规范》(GB/T 3811-2008) (6)《机械设计手册》 (7)《钢结构设计手册》2、龙门吊总体结构60T 龙门吊采用轨道行走式,轨道间距27m ,净高约13.5m 。

门吊主梁采用贝雷组拼桁架,每个主梁采用4排200型贝雷,门吊支腿采用钢管结构,支腿内立柱采用φ325×10钢管、外立柱采用Φ273×7钢管,支腿平联及斜撑采用φ159×5钢管。

起吊设备采用1台8t 卷扬机,80t 滑车组绕12线。

龙门吊总体构造见图1。

图1 60T 龙门吊总体构造图3、计算荷载3.1 计算荷载(1) 结构自重荷载:KN P G 630 (不包括起吊小车重量),由计算程序自动加入。

(2) 起升荷载:吊重荷载600kN ,吊具30kN ,起吊小车80kN 合计:N P Q k 77380)30600(1.1=++⨯= (3) 起吊小车行走制动荷载:按起升荷载10%取值,KN P P Q T 3.77%10773%10=⨯=⨯= (4) 龙门吊行走制动荷载:按结构自重和起升荷载的10%取值,门吊行走时起升荷载产生的制动荷载:KN P P Q MQ 3.77%10773%10=⨯=⨯= 门吊行走时结构自重产生的制动荷载:KN P P G MG 63%10630%10=⨯=⨯= (5) 风荷载: ① 工作状态风荷载风荷载的计算按《起重机设计规范》(GB3811-2008)进行,工作状态计算风速15.5m/s ,对应计算风压150N/m 2。

50T龙门吊基础设计计算书

50T龙门吊基础设计计算书

3 4 15 02 00 02 0 4图-2.1 基础横截面配筋图(单位:mm ) 1:1050t 龙门吊基础设计1、设计依据1.1、《基础工程》;1.2、龙门吊生产厂家提所供有关资料;1.3、《建筑地基基础设计规范》(GB50007-2002);1.4、《砼结构设计规范》(GB50010-2002)。

2、设计说明根据现场情况看:场地现有场地下 1.5 左右 m 深度内为坡积粉质粘土,地基的承载力为 180KPa ,基础埋深 h 1.0m 。

龙门吊行走轨道基础采用钢筋砼条形基础,为减少砼方量,基础采用倒 T 形截面,顶宽 0.5m 、底宽 1m 、高 1m 的 T 形 C30 混凝土基础。

沿着钢轨的端头每隔 1.2 米距离就作预埋厚 5mm 钢垫板,每个钢垫板焊 4 根长度为 25cm 的Φ16 钢筋作为锚筋。

混凝土强度等级为 C30。

龙门吊行走轨道根据龙门吊厂家设计要求采用 P43 型起重钢轨,基础设计中不考虑轨道与基础的共同受力作用,忽略钢轨承载能力不计;基础按弹性地基梁进行分析设计。

N1 φ 1235 350 0N4 φ 8@350N2 φ 10N3 φ 8@350N2 φ 10 N1 φ 1222 22 4N5 φ 8@350 35 93035基础钢筋布置图通过计算及构造的要求,基础底面配置 24φ12;箍筋选取φ8@350;考基础顶面配置 5φ12 与箍筋共同构成顶面钢筋网片,以提高基础的承载能力及抗裂性;其他按构造要求配置架立筋,具体见图-2.1 横截面配筋图。

φ12为保证基础可自由伸缩,根据台座布置情况,每 15m 设置一道 20mm 宽的伸缩缝,两侧支腿基础间距 20m ,基础位置根据制梁台座位置确定,具体见龙门吊基础图。

3、设计参数选定3.1、设计荷载根据龙门吊厂家提供资料显示,吊重50t,自重150t,砼自重按26.0KN/m3计,土体容重按18.5KN/m3计。

从安全角度出发,按g=10N/kg计算。

龙门吊结构验算

龙门吊结构验算
倾覆力矩MK'=H0×F'H0=1m
MK'=1m×96t=96.0t·m
稳定力矩MW'=G0'×B/2G0'=240tB/2=4.5m
MW'=240t×4.5m=1080.0t·m
稳定系数η0'=MW'/MK'=11.25>2.5满足起重机规范《GB3811-83》要求。
6、龙门吊机主梁的刚度计算
(1)因螺栓与螺栓之间的安装间隙而产生的挠度f1
预制场布置示意图见图(一):
一、设计参数
1、总跨度32m,净跨度28m;
2、最大吊重能力为100t;
3、龙门吊行走速度为10m/min6m/min,起升速度为0.9m/min,驱动系统扭矩为2.0t.m;
5、总高度为19m,净空高度为15m;
6、定、动滑轮组由五门滑车组成,理论起重能力为50t/单组。
斜撑:m5-4N1254∠125×125×12A5=92.5cm2
立柱边斜杆:m6-2N1254∠125×125×10A6=42cm2
立柱三角桁架横杆、斜撑:m7-2I10A7=28.66cm2
立柱钢管桩:m8-Φ900、δ=14mm钢管桩A8=389.7cm2
4、龙门吊计算简图与构件标号见图(七)。
2、空车在风荷载作用下经计算不会产生倾覆,但可以产生滑动,龙门吊机本身没有刹车系统,主要是靠自重(或加荷载)的作用下使其火车轮与轨道产生摩阻力来完成由运动到静止,空车情况下摩阻力只有1.4t,横向风荷载为6.76t,所以在没有使用时要注意,做好防护措施,避免事故发生;
3、在最大荷载作用下,尽量避免在跨中起吊、运行等连贯操作,应在行走大车不动时起吊,而后横移到一侧,再运行大车,喂梁到位,主要是减小冲击荷载。虽然在使用过程中没有出现危险情况,但此种操作增加了其安全性;
