安装工程造价练习-空调系统分类比较2
建筑工程空调系统分类标准
建筑工程空调系统分类标准引言本文档旨在制定建筑工程空调系统的分类标准，以便在建设和维护空调系统时能提供指导。
准确的分类可以帮助我们选择合适的空调系统，并确保其正常性能和长期稳定运行。
分类标准根据建筑工程空调系统的特性和功能，将其分为以下几类：1. 中央空调系统中央空调系统是一种将制冷或供热能力集中安装在中央设备室的系统。
它通过输送冷热空气到建筑的各个区域，实现整体的空调效果。
中央空调系统通常适用于大型建筑物，例如商业办公楼、医院和酒店。
2. 分体空调系统分体空调系统是将制冷或供热设备分为室内机和室外机两部分的系统。
室内机安装在需要调节空调的房间内，室外机则安装在房间外。
分体空调系统通常适用于小型建筑物或个别房间，如住宅和小型商店。
3. 约束风量空调系统约束风量空调系统是一种具有调节空气流动量的系统，可以根据需要调整风量。
该系统通常被应用于需要灵活的空调调节和维持特定温度或湿度的场所，如实验室和健身房。
4. 变风量空调系统变风量空调系统是根据需求自动调整送风量的系统。
它能够根据房间的需求，自动调整空气流速和温度，以提供更加舒适的室内环境。
这种系统通常适用于办公室、会议室和商业中心。
5. 室内换气系统室内换气系统用于室内空气的循环和排放，以维持空气质量。
它通过抽取室内污浊空气，然后引入新鲜空气来实现通风。
室内换气系统适用于各种建筑，尤其是密封度较高的办公室和商场。
6. 温度控制系统温度控制系统是根据特定温度需求自动调整空调系统的系统。
它能够通过传感器监测室内温度，并根据设定的温度范围自动调整制冷或供热设备。
这种系统通常适用于需要严格控制温度的场所，如实验室和食品加工厂。
结论建筑工程空调系统的分类标准有助于我们更好地选择适合的空调系统，并确保其正常运行和维护。
根据建筑的特性和需求，选择合适的空调系统可以提供舒适的室内环境并提高能源效率。
以上分类标准可以作为建筑工程空调系统选择和设计的参考。
2016年造价《安装计量》：空调水系统的分类
常年提供一级建造师、二级建造师、造价工程师、房地产估价师等考试辅导培训建设工程教育网/手机访问/ 2016年造价《安装计量》：空调水系统的分类2016造价工程师复习时间已过半了，小伙伴们有没有很好的制定复习计划加紧学习呀？建设工程教育网精心为大家准备了复习讲义，以下是重点知识点，大家要谨记哦！（1）双管制和四管制系统双管制系统优点是系统简单、初投资少，但在要求需要全年运行空调的建筑中，过渡季会出现朝阳房间需要供冷而背阳房间需要供热的情况，这时若用该系统就不能满足这种特殊要求。
四管制优点是能同时满足供冷、供热的要求，且没有冷、热混合损失。
缺点是初投资高，管路系统复杂，且占有一定的空间。
（2）开式和闭式系统开式系统的冷冻水与大气相通。
当冷源采用蓄冷水池蓄冷时宜采用开式系统。
闭式冷冻水系统的水除膨胀水箱外不与大气相通，大部分空调建筑中的冷冻水系统都采用闭式系统。
（3）同程式和异程式系统同程式系统各并联环路的管路总长度基本相等，各用户盘管的水阻力大致相等，所以系统的水力稳定性好，流量分配均匀。
高层建筑的垂直立管通常采用同程式，水平管路系统范围大时亦应尽量采用同程式。
异程式系统管路简单，不需采用同程管，水系统投资较少，但水量分配、调节较难。
如果系统较小，适当减小公共管路的阻力，增加并联支管阻力，并在所有盘管连接支管上安装流量调节阀平衡阻力，则亦可用异程式布置。
（4）定流量和变流量系统。
定流量水系统中的循环水量保持定值，对于有多台冷水机组，且一机一泵的定流量系统。
当负荷减少相当于一台冷水机组的冷量时，可以停开一台机组和一台水泵，实行分阶段的定流量运行，这样可节省运输冷量的能耗。
变流量水系统是指冷源供给用户的水流量随负荷的变化而变化。
（5）单级泵和双级泵系统。
单级泵水系统的冷、热源侧和负荷侧只用一组循环水泵，系统简单、初投资省，但为了保证冷水机组的流量恒定，因此不能充分利用输送管网中的水流量减少（变流量系统）所带来的输送能耗降低的好处。
各种空调系统比较
平均综合能效比（COP）
4
4.8
初投资费用（元/建筑面积)
300-450
260-390
360-540
280-420
1年每平方用电费用（元） 节能比例（其它能源费用-地源费 用）/地源费用 地源收回投资年限 气温负10℃时 气温39℃以上时 寿命 噪音
125 60% 1.5年 衰减40% 衰减20% 5-10年 中
125 60% 2.5年 衰减30% 衰减20% 5-10年 中
78 最节能 最节能 无衰减 无衰减 20-30年 极低
107 37% 3年 无衰减 衰减10% 10-15年 低
优点
1）系统相对简单，冷热 一体，不需专用空调机房 。
缺点
1）冷热一体，不需要另 外配置热源。2）在不考 虑其对建筑外观的影响 和机组运行振动影响 时，可以将机组放置于 屋顶，不需要专门的空 调机房。在小面积无冷 冻机房的建筑比较适合 。3）空气冷却，不需配 置冷却塔 1）靠空气冷却，制冷、 制热性能与室外环境温 度密切相关，造成性能 不稳定：夏季室外温度 较高，需冷量较多时， 其制冷能力变差；冬季 室外温度较低，需供热 较多时，其供热能力变 差。冬季需要采取特定 的除霜手段，影响了制 热效果；供热温度低， 使室内的温度在天冷时 达不到要求。2）因机组 放于室外靠风冷却，时 间长了冷凝器上结满灰 尘，极大的影响了换热 效率，机组运行效率下 降，制冷量也急剧下 降，一般3年后需重新考
1）系统简单，占地比其他形式 的稍小。2）设备投资相对于其 它系统少。

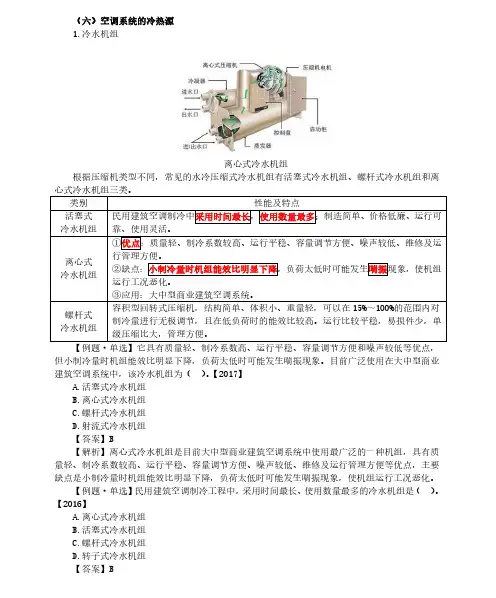

造价工程师安装工程知识点例题、解析精华版第48讲-通风空调工程3(二)
（六）空调系统的冷热源1.冷水机组离心式冷水机组根据压缩机类型不同，常见的水冷压缩式冷水机组有活塞式冷水机组、螺杆式冷水机组和离心式冷水机组三类。
类别性能及特点活塞式冷水机组民用建筑空调制冷中采用时间最长，使用数量最多；制造简单、价格低廉、运行可靠、使用灵活。
离心式冷水机组①优点：质量轻、制冷系数较高、运行平稳、容量调节方便、噪声较低、维修及运行管理方便。
②缺点：小制冷量时机组能效比明显下降，负荷太低时可能发生喘振现象，使机组运行工况恶化。
③应用：大中型商业建筑空调系统。
螺杆式冷水机组容积型回转式压缩机，结构简单、体积小、重量轻，可以在15%～100%的范围内对制冷量进行无极调节，且在低负荷时的能效比较高。
运行比较平稳，易损件少，单级压缩比大，管理方便。
但小制冷量时机组能效比明显下降，负荷太低时可能发生喘振现象。
目前广泛使用在大中型商业建筑空调系统中，该冷水机组为（）。
【2017】A.活塞式冷水机组B.离心式冷水机组C.螺杆式冷水机组D.射流式冷水机组【答案】B【解析】离心式冷水机组是目前大中型商业建筑空调系统中使用最广泛的一种机组，具有质量轻、制冷系数较高、运行平稳、容量调节方便、噪声较低、维修及运行管理方便等优点，主要缺点是小制冷量时机组能效比明显下降，负荷太低时可能发生喘振现象，使机组运行工况恶化。
【例题·单选】民用建筑空调制冷工程中，采用时间最长、使用数量最多的冷水机组是（）。
【2016】A.离心式冷水机组B.活塞式冷水机组C.螺杆式冷水机组D.转子式冷水机组【答案】B【解析】活塞式冷水机组由活塞式制冷压缩机、卧式壳管式冷凝器、热力膨胀阀和干式蒸发器组成，并配有自动能量调节和自动安全保护装置。
活塞式冷水机组是民用建筑空调制冷中采用时间最长，使用数量最多的一种机组，它具有制造简单、价格低廉、运行可靠、使用灵活等优点，在民用建筑空调中占重要地位。
三、通风空调工程安装1.通风管道安装（1）通风管道的分类钢板、玻璃钢板适合高、中、低压系统；不锈钢板、铝板、硬聚氯乙烯等风管适用于中、低压系统；聚氨酯、酚醛复合风管适用于工作压力≤2000Pa的空调系统；玻璃纤维复合风管适用于工作压力≤1000Pa的空调系统。
常用几种空调系统及比较
欢迎您的下载，资料仅供参考!
用
400-450元/米2（费用按建筑
面积计算）
400-450元/米2
300-400元/米2
350-400元/米2
总结
通过以上比较分析，可以看出：
1.直燃型澳化锂空调系统，需要专用机房和储油罐。系统复杂，维护保养要求也髙，因此必须配专人管理和维护。该系统初投 资较低，但运行费（制冷/制热均采用一次能源，效率低）和维护保养费用高。制冷受环境温度影响小，制热时不受环境温 度影响。但系统对气密性要求高，即使漏入微量的空气也会影响冷水机组的性能，一般制冷量年衰减量高达10—20%。
方案
内容、\
直燃型漠化锂空调系统
风冷热泵中央空调系统
水冷式冷水机组+锅炉系统
地源热泵中央空调系统
操作人员每天均需对系统抽真 空，劳动强度大；每台机组运 行两年后每年必须清洗一次內 部容器，更换有关材料。
机组使用寿命
澳化锂水溶液对普通碳钢有较 强的腐蚀性，不仅影响机组的 性能与正常运行，而且还影响 机组的寿命。一般使用寿命为6〜8年。
可达20年以上。
可达30年以上。
可达30年以上。
机组使用场所
适用于有余热、废热、排热等
或电力紧张的场所
高档办公楼、商场、宾馆、医院、
学校等（1万平米一5万平米）
大型办公楼、厂房、商场等（1
万平米以上）
办公楼、商场、宾馆、医院、 学校等
安装难度
安装复杂，需大量的配套设施， 系统复杂、安装工程量大。且 机组对气密性要求高，在机组 运行中即使漏入微量的空气也 会影响冷水机组的性能。
空调工程复习题(小)
1.同温同压下，干空气密度>湿空气密度。
2.相对湿度：湿空气的水蒸气压力与同温度下饱和湿空气的水蒸气压力之比。
3.干球温度≥湿球温度≥露点温度（饱和时等号成立）4.两种不同状态空气混合，两者质量比与中间一点分割状态连线的线段长度成反比。
1.夏季空调室外计算干球温度应采用历年平均不保证50h的干球温度；夏季空调室外计算湿球温度应采用历年平均温度不保证50h的湿球温度；夏季空调室外计算日平均温度应采用历年平均不保证5天的日平均温度。
冬季空调室外计算温度应采用历年平均不保证1天的日平均温度；冬季空调室外计算温度相对湿度采用累年最冷月平均相对湿度。
2.综合温度：相当于室外气温由原来的的t w值增加了一个太阳辐射的等效温度ρI/αw值。
3.得热可分：潜热、显热。
4.显热可分：对流热、辐射热。
5.瞬时负荷：在瞬时得热中的潜热得热及显热得热中的对流成分是直接放散到房间空气中的热量，立即构成瞬时负荷。
而显热得热中的辐射成分则不能立即成为瞬时冷负荷。
6.夏季冷负荷：外围护结构、人员、设备、灯光。
7.冬季冷负荷：供热工程的冷负荷，不包括冷风渗透。
8.冬天最大送风温度不超过45℃。
1.换热扩大系数ξ：总热交换量与显热交换量之比。
2.空气与水直接接触：(1)减湿冷却(2)等湿冷却(3)减焓加湿(4)等焓加湿(5)增焓加湿(6)等温加湿(7)增温加湿3.喷水室前挡水板作用：均风挡水。
4.喷水室后挡水板作用：防止水滴被带走。
5.影响喷水室热交换效果的因素：空气质量流速、喷水系数、喷水室结构特征、空气与水初参数。
6.空气进入喷水室阻力：喷嘴管排阻力、水苗阻力、前后挡板阻力。
7.当来水温度比计算温度低应用一部分循环水反过来增加水量。
8.双极喷水室的特点：(1)被处理空气的降温、焓降较大，且空气的终状态一般可达饱和；(2)I级喷水室的空气降温大于II级，而II级喷水室的空气减湿量大于I级；(3)由于水与空气呈逆流流动，且两次接触，所以水温提高较多，甚至可能高于空气终状态的湿球温度，即可能出现t w2>t s2的情况。
空调系统的分类和分类原则
空调系统的分类和分类原则空调系统是一种用于调节室内空气温度、湿度、清洁度和流动性的设备，广泛应用于各种场所，如住宅、办公室、商业建筑、工业厂房等。
根据其工作原理、使用功能或者安装位置，空调系统可以分为多种不同的分类。
一、按照工作原理分类：1. 风冷式空调系统：风冷式空调系统通过压缩机把冷媒气体压缩成高温高压气体，然后通过冷凝器散热，并转化为高温高压液体，最后通过膨胀阀降压并蒸发为低温低压气体，进行制冷和冷却。
2. 水冷式空调系统：水冷式空调系统通过冷冻水机组制冷。
该系统利用水冷却剂传输热量，通过循环冷水进行制冷。
冷水通过管道输送到各个末端设备，如风冷却器、蒸发器等，达到冷却效果。
3. 吸收式空调系统：吸收式空调系统通过吸收制冷循环原理实现制冷。
该系统利用吸收剂而不是压缩机来实现制冷过程，通过蒸发和条件反应使热量从室内空气中吸收，达到降温的效果。
4. 恒温恒湿空调系统：恒温恒湿空调系统通过控制空气的温度和湿度，为人体提供一个舒适的工作、学习和生活环境。
该系统则宜选用添加湿润器、使用新风机进行空气净化等设备。
二、按照使用功能分类：1. 家用空调系统：家用空调系统主要应用于住宅，用于调节室内温度和湿度，提供舒适的家居环境。
常用的家用空调系统有挂式空调、柜式空调、中央空调等。
2. 商用空调系统：商用空调系统主要应用于商业建筑，如办公楼、商场、酒店、医院等，用于为公共场所提供舒适的室内环境。
商用空调系统常见的有风管机组、冷暖风机组、水冷却器等。
3. 工业空调系统：工业空调系统主要应用于工业厂房、生产车间等，用于调节室内温度、湿度和清洁度，保障生产顺利进行。
常见的工业空调系统包括工业机组空调和神农随身神医传。
三、按照安装位置分类：1. 中央空调系统：中央空调系统是将空调设备集中安装在一个位置，通过管道、风管等方式，将冷（暖）气或冷（暖）水传输到各个使用处，实现空调目的。
它适用于大型建筑物，如商场、办公楼等。
2023年二级造价工程师安装工程试题及答案
二级造价工程师《安装工程》试题及答案(最新)1、[单项选择题]下列不属于臂架类型起重机旳是()。
A.门座式起重机B.塔式起重机C.门式起重机D.桅杆式起重机【答案】C【解析】臂架型起重机重要有门座起重机、塔式起重机、流动式起重机、铁路起重机、桅杆起重机、悬臂起重机等。
2、[选择题]电线管管路中间合适设置接线盒或拉线盒，下列说法错误旳是()。
A.安装电器旳部位应设置接线盒B.导线规格变化处应设置接线盒C.两个拉点之间管长度10m，有2个弯曲，应加装拉线盒D.垂直敷设时，管内导线截面为200mm²，长度20m，应增设固定导线用旳拉线盒【答案】C【解析】3)管路较长或有弯时，宜合适加装拉线盒，两个拉线点之间旳距离应符合如下规定:①管长度每超过30m,无弯曲。
②管长度每超过20m,有1个弯曲。
③管长度每超过15m,有2个弯曲。
④管长度每超过8m,有3个弯曲。
3、[单项选择题]运用射流能量密集、速度衰减慢，而吸气气流速度衰减快旳特点，使有害物得到有效控制旳排风罩()。
A.接受式排风罩B.吹吸式排风罩C.密闭罩D.外部吸气罩【答案】B【解析】吹吸式排风罩运用射流能量密集、速度衰减慢，而吸气气流速度衰减快旳特点，使有害物得到有效控制旳一种措施。
它具有风量小，控制效果好，抗干扰能力强，不影响工艺操作等特点。
4、[单项选择题]O型圈面型法兰垫片特点()。
A.尺寸小，重量轻B.安装拆卸不以便C.压力范围使用窄D.非挤压型密封【答案】A5、[单项选择题]它是最轻旳热塑性塑料管材，具有较高旳强度、很好旳耐热性，且无毒、耐化学腐蚀，但其温易脆化，每段长度有限，且不能弯曲施工，目前广泛用于冷热水供应系统中。
此种管材为()。
A.聚乙烯管B.超高分子量聚乙烯管C.无规共聚聚丙烯管D.工程塑料管【答案】C【解析】本题考察旳是无规共聚聚丙烯管旳特性。
无规共聚聚丙烯管(PP-R管)是最轻旳热塑性塑料管，相对聚氯乙烯管、聚乙烯管来说，PP-R管具有较高旳强度，很好旳耐热性，最高工作温度可达95℃，在1.0MPa下长期(50年)使用温度可达70℃，此外PP-R管无毒、耐化学腐蚀，在常温下无任何溶剂能溶解，目前它被广泛地用在冷热水供应系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
封闭式系统
处理的空气全部来自空调房间的再循环空气而没有 室外空气补充。
应用于密闭空间且无法或不需采用室外空气的场合 。暂时隔绝通风的地下蔽护所及 很少有人进出的仓库等
系统消耗冷、热量最省卫生条件差。
热
空调房 间
空气处理机组 室外空 气
直流式系统
全部用新风，不适用循环空气。 适于室内有有害物质或放射性不能循环使用的车间。 为了回收排出空气的冷量或热量，可以在系统中设置 热回收装置。
单元式空调器
集中式系统
这种系统的所有空气处理设备如风机、加热器／冷却器、过滤器、加湿
器等都集中在一个空调机房内，其冷、热源一般也集中设置。适用于：
面积很
大的单个空调房间，或者室内
空气设计状态相同、热湿比和 使用时间也大致相同，且不要
冷却塔
热量
环境
求单独调节的多个空调房间
冷却水
（如办公大楼、写字楼等），
多采用此系统。
集中式空调系统按送风量是
否变化可分为定风量系统与
变风量系统两种。
冷冻机
组成：
1、集中的冷热源
空气
2、空气集中处理设备 3、空调风系统
冷冻水
4、空气分配装置—风口
5、空调水系统
新鲜空气
空调箱
空气
半集中式系统
采用半集中式空调系统时，在空调机房中经过集中处理的部分或全部空气 ，将送到各空调房间或空调区域后再由末端装置进行补充处理。适用：（1 ）空调房间多，空间小，各房间要求单独调节2）建筑物面积较大，但主风 管敷设困难。
空调系统
一、按负荷的介质分类
按负荷 的介质
全空气 空气－水
全水 制冷剂
直流式 封闭式 回风式 风机盘管加新风
风机盘管
多联机vrv
全空气系统
全部由集中处理的空 气负担室内空调负荷 。
可以设置回风，如一 次回风系统，二次回 风。
由于空气的比热小， 通常这类空调系统需 要占用较大的建筑空 间，但室内空气的品 质有保障。空调系统 集中系统 半集中来自统分散系统系统特征
系统应用
空气在空气处理机中集中进 行空气的处理、然后经风道 输送和分配到使用地点，
单风管定风量或变风量 系统 双风管系统
除了有集中的中央空调器外， 在各自空调房间内还分别有 处理空气的“末端装置”
每个房间的空气处理分别由 各自的整体式空调器承担
风机盘管加独立新风系 统 诱导器加独立新风系统
组成： 1、集中的冷热源 2、集中新风处理设备 3、新风输送风道（同通风） 4、空气末端处理装置 5、控制调节设备
冷热源 新风机 新风
空调房间
空调房间
空调房
风机盘管 空调房间
分散式系统
在某些建筑中空调的使用时间和冷热需求各不相同 ，而且空调房间少、分布又比较分散，在这种场合 下使用集中式或半集中式中央空调是不经济的，这 种情况适宜选择分散式空调系统，又称为局部空调 系统 。
全部由水负担室内空调 负荷
例如单一的风机盘管机 组系统。
由于水的比热大于空气 的比热，在相同情况下 空调系统所占用的建筑 空间较少。
这种系统不能解决空调 房间的通风换气问题，通 常情况下不单独使用。
QW
全水系统
冷剂系统
制冷系统的蒸发器直接放在室内吸收余热余 湿
如多联机、分体式空调器。 目前小管道内制冷剂的输送距离可达50～
100m，再配合良好的新风和排风系统，使得 制冷剂系统在小型空调系统和旧房加装的空 调系统中广泛地被采用。 这种系统的优点在于能量利 用率高、占用建筑空间少、布 置灵活，可根据不同房间的空 调要求自动选择制冷或供热。
二、按空气来源分类
按空气 来源分
封闭式系统
直流式系统
混合式系统
一次来风 两次回风
热
空调房间
室外空气
空气处理机组
回风式系统
• 部分新风，部分回风。 • 一次回风：普通应用最多的空调系统。 • 两次回风：为减少送风温差而又不用再热器的空调方式
空调房间
热
空气处理机组
室外空气
三、按设备的集中程度分类
按设备 的
集中程度
集中式系统
半集中式系统
分散式系统
个别独立型 构成系统型
按设备的集中程度分类
空气—-水系统
由处理过的空气和水共 同负担室内空调负荷
如新风机组与风机盘管 机组并用的系统。
解决了全空气系统占用 建筑空间多和全水系统 不能通风换气的问题。
应用于对空调精度要求 不高和舒适性空调的场 合。
风机盘管
• 空气通过冷水(热水 )盘管后被冷却(加 热)，以保持房间温 度的恒定。
全水系统
