基坑锚索钢筋混凝土腰梁施工安全技术交底
腰梁施工安全技术交底编号
工程名称西山区螺蛳湾中央商务区（二级CBD）建
设项目基坑支护工程
交底日期2012年7月20日
施工单位深圳市宏业基基础工程有限公司分项工程名称腰梁工程
交底提要腰梁的相关材料、机具准备、质量要求及施工工艺。
交底内容：
一、本道工序的设计（图纸、设计变更、材料代用）要求：
腰梁参数如下：
（1）冠梁、腰梁砼保护层厚度为35mm，冠梁、腰梁采用C30商品混凝土；
（2）冠梁、腰梁钢筋搭接采用焊接，单面焊不小于10d，双面焊不小于5d；
（3）冠梁、腰梁主筋、植筋钢筋采用HRB335级别，箍筋采用HPB235级别；
（4）锚索自由段涂强力防腐涂料，并套聚乙烯塑料管。
（5）植筋用的胶粘剂必须采用A级改性环氧树脂胶粘剂或A级改性乙烯基酯类(包括改性氨基甲酸酯)的胶粘剂。
植筋钻孔孔径为29～31mm。
锚索腰梁具体各剖面尺寸及配筋见下图。
二、材料及其相关标准及要求
1、材料要求：
（1）本工程砼采用商品砼，腰梁砼强度等级为C30，坍落度为180±20mm。
（2）砼自搅拌卸出后，及时运送到浇灌地点。
运输过程中，要防止砼离析，产生初凝等现象。
（3）施工用水的准备：根据本工程现场情况，施工用水使用自来水。
（4）钢筋等材料都具备合格证、性能检测报告，并具有复验报告。
（5）腰梁底部采用木模板铺设，也可用5cm厚砂浆打底。
三、作业环境及作业条件要求
1、测量放样
腰梁施工前测量人员放出腰梁上边线和下边线，机械开挖配合人工铺设地面，开挖至设计标高。
四、腰梁施工工艺
测量放线→开挖底模面→铺设底模或铺设垫层砂浆→绑扎腰梁钢筋→立模板→砼浇注→拆模养护
五、主要工序施工方法
（一）测量放线
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
锚索施工安全技术交底模板
一、交底目的为确保锚索施工过程中的安全，提高施工人员的安全意识，明确安全操作规程，特制定本安全技术交底。
二、交底对象所有参与锚索施工的施工人员、管理人员、监理人员。
三、交底时间[具体日期]四、交底内容1. 施工现场安全规定（1）施工前，应对施工现场进行全面的安全检查，确保场地平整、排水畅通、消防设施齐全。
（2）施工区域应设置安全警示标志，明确危险区域和注意事项。
（3）施工现场应设置安全通道，确保人员通行安全。
2. 锚索施工安全操作规程（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
（2）施工前，应对锚索材料、机械设备进行检验，确保其性能符合要求。
（3）钻孔作业时，应保持钻孔机具的稳定性，避免发生倾倒事故。
（4）锚索钻孔过程中，应密切关注孔壁情况，发现异常立即停止作业，采取有效措施处理。
（5）锚索钻孔完成后，应对孔壁进行清理，确保锚索安装质量。
（6）锚索安装过程中，应严格按照设计要求进行，确保锚索位置准确、牢固。
（7）锚索注浆作业时，应控制好注浆压力，防止浆液溢出。
（8）锚索张拉作业时，应确保张拉设备安全可靠，操作人员应熟悉操作规程。
3. 应急预案（1）发生意外事故时，立即停止作业，迅速组织人员进行救援。
（2）发生火灾、触电等事故时，立即切断电源，并采取灭火措施。
（3）发生人员伤亡事故时，立即拨打急救电话，并保护好事故现场。
4. 环境保护（1）施工过程中，应采取有效措施，防止噪声、粉尘等污染。
（2）施工结束后，应对施工现场进行清理，恢复原状。
五、交底要求1. 施工人员必须认真学习本安全技术交底，确保掌握安全操作规程。
2. 施工过程中，应严格遵守安全规定，发现问题及时上报。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
六、附件1. 锚索施工安全技术操作规程2. 锚索施工应急预案[备注：本模板仅供参考，具体内容应根据实际工程情况进行调整。
]七、交底人[姓名]八、复核人[姓名]九、接受人[姓名][日期]。
基坑支护锚索安全、技术交底(模板)
技术交底(基坑支护-锚索)根数为4φs15.2。
（2）可回收锚索由浙江中桥预应力设备有限公司制作，锚索成孔采用螺旋钻成孔，成孔直径150mm，孔深20.0m，钻孔倾角15°。
成孔后用风管从孔底吹出松散土粒，再安置4φs15.2钢绞线束、用注浆管从孔底注水泥浆、二次补浆。
待水泥浆强度达到设计强度75%时在进行张拉、锁定。
（3）锚索所注水泥浆水灰比0.5，浆液应搅拌均匀，随搅随用，浆液应在初凝前用完。
（4）通过现场张拉试验，确定张拉锁定工艺。
锚索的张拉及锁定分级进行，严格按照操作规程执行，张拉荷载为设计荷载的1.1倍。
（5）锚固段强度达到设计强度75%后方可进行锚索张拉。
（6）锚索施工完成后，应按照《建筑基坑支护技术规程》（JGJ120--2012）附录E进行锚索的基本试验；（7）如锚索的极限承载力小于锁定力的1.5倍，则不得进行锚索锁定，并通知设计人员。
4、腰梁施工本工程腰梁采用两根25a工字钢作为腰梁。
5、锚筋张拉、锁定锚筋张拉锁定在锚筋施工结束养护后进行，锚具和夹具应符合《预应力筋用锚具.夹具和连接器应用技术规程》（JGJ85-2010），旋喷加劲桩桩每根钢绞线的锁定拉力严格按照设计图纸施加。
预应力锚索的张拉作业其基本施工程序如下：机具率定→分级理论值计算→外锚头混凝土强度检查→张拉机具安装→预紧→分级张拉→锁定→签证。
待锚固体强度达到设计强度的80%时，即可进行预应力张拉。
张拉采用隔二拉一；锚杆正式张拉前，要取设计拉力的10%～20%，并对锚杆预张拉l～2次。
锚杆张拉要求定时分级加荷载进行，张拉时由专人操纵机械、记录和观测数据，并随时画出锚杆荷载——变位曲线图，作为判断锚扦质量的依据。
当拉杆预应力没有明显衰减时，即可锁定拉杆。
表5.1-1流程图说明序号工艺施工要点施工实例1 开挖至工作面土方开挖至工作面，喷射砼，钻机就位。
2 钻机就位调整角度钻机就位后，调整机身，用量角器测定钻杆角度。
基坑支护锚索安全、技术交底(模板)
基坑支护锚索安全、技术交底(模板) 技术交底表工程名称：___•东进DK5 II标段基坑支护工程施工单位：___交底部位：锚索施工有施工人员编号技术交底内容：一、工程概况：本工程位于西安市八府庄北路与东园西路交叉口东南，建设单位为___，监理单位为___，设计单位为___。
基坑开挖底边线距离外围建筑最近距离为2m，距用地范围线最近为1.87m，基坑安全等级属于二级。
根据场地和岩土条件，本基坑支护分为AB段、BC段、CD段、DEFGHJ段、NP段。
各段全部采用土钉墙支护，本工程基坑深度为7.4-8.3m，土钉墙面积约为3200m²。
二、锚索施工工艺流程：锚索施工工序为：测放孔位→机械就位→成孔施工→锚索制作、安置→锚孔注浆→锚孔压力注浆→孔口封堵→安装腰梁→锚索张拉。
按设计图纸标示位置，设置基坑护坡桩腰梁，锚索设置标高与腰梁相同，且位于支护桩中间。
1.锚索定位：根据图纸中锚索标高，采用水准仪分别在坑壁确定多个点，用0.5m长φ14钢筋标定，并用线绳连接各点作为同层锚索标线。
从任意两桩中间确定锚孔位置后，再按1.60m间距延标线确定其他锚孔位置并用30mm长φ6.5钢筋定位。
2.机械就位：1）平整钻机就位场地；2）钻机距坡面1.0m，调整钻机钻杆与坡面水平线垂直；3）用罗盘调整钻杆倾角达到15°。
3.锚索施工：根据场地地层特点，锚索孔采用旋喷锚索与可回收锚索两种方法。
1）旋喷锚索利用XL5-50型履带多功能钻机进行钻孔及下锚索作业。
钻机精确定位并采用角度尺调整好角度后进行钻孔作业，钻孔深度严格按照设计尺寸施工，开孔直径150mm，孔深20m、22m、25m，钻孔倾角15°。
钻孔至锚固段深度后立即采用高压浆液进行扩孔作业。
孔底锚固段旋喷孔径500mm，长度5.0m，其余锚固段400mm。
钢绞线规格为1860级，钢绞线根数为4φs15.2.2）可回收锚索由___制作，锚索成孔采用螺旋钻成孔，成孔直径150mm，孔深20.0m，钻孔倾角15°。
锚索钢腰梁安全技术交底模板
一、交底目的为确保锚索钢腰梁施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底范围本交底适用于所有参与锚索钢腰梁施工的作业人员。
三、施工工艺及要求1. 材料准备：锚索钢腰梁应选用符合国家标准的钢材，表面应无锈蚀、裂纹等缺陷。
2. 施工设备：使用电动扳手、电焊机、切割机等设备进行施工。
3. 施工步骤：- 首先对锚索钢腰梁进行尺寸检查，确保符合设计要求。
- 在锚索钢腰梁上焊接连接板，焊接前应清理干净焊接区域。
- 使用电焊机进行焊接，焊接过程中注意安全操作，防止烫伤和火灾。
- 焊接完成后，进行无损检测，确保焊接质量。
四、安全技术措施1. 个人防护：- 施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
- 高空作业人员必须佩戴安全带，并做到高挂低用。
- 严禁酒后作业，作业人员必须身体健康，无影响施工的疾病。
2. 现场管理：- 施工现场应设置明显的安全警示标志，并指定专人负责安全管理工作。
- 施工现场应保持整洁，施工材料堆放整齐，防止杂物绊倒施工人员。
- 施工机械应定期检查，确保安全可靠。
3. 焊接作业：- 焊接作业前，应检查电焊机、切割机等设备是否完好，电源线是否安全。
- 焊接过程中，应保持足够的通风，防止一氧化碳中毒。
- 焊接完成后，应检查焊接质量，确保符合设计要求。
4. 高处作业：- 高处作业时，应确保作业平台牢固可靠，作业人员应系好安全带。
- 作业过程中，严禁攀爬、跳跃，防止坠落事故发生。
五、应急处置1. 发生火灾时，应立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
2. 发生触电事故时，应立即切断电源，使用绝缘工具进行施救，并拨打急救电话。
3. 发生高处坠落事故时，应立即进行现场救援，并拨打急救电话。
六、总结通过本次安全技术交底，使全体施工人员充分了解锚索钢腰梁施工过程中的安全注意事项，提高安全意识，确保施工安全顺利进行。
交底人：（签名）日期：____年____月____日复核人：（签名）日期：____年____月____日接受人：（签名）日期：____年____月____日。
腰梁安全技术交底模板
一、交底目的为确保腰梁施工过程中的安全，预防安全事故的发生，特制定本安全技术交底，要求所有参与腰梁施工的人员必须熟悉并严格遵守。
二、交底对象1. 腰梁施工班组全体成员2. 施工现场管理人员3. 施工单位技术人员三、交底内容一、施工前的准备工作1. 人员培训：所有参与腰梁施工的人员必须经过专业培训，掌握腰梁施工的基本知识和安全操作规程。
2. 材料检查：确保所有施工材料符合国家标准，无损坏、变形等缺陷。
3. 工具检查：施工工具必须完好，操作前应进行检查，如有损坏应立即更换。
二、施工过程中的安全注意事项1. 个人防护：- 作业人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
- 高处作业时，必须使用安全绳，并正确系挂。
2. 现场布置：- 施工现场应设置明显的警示标志，划分安全区域。
- 临时通道应保持畅通，不得堆放杂物。
- 施工区域应设置围挡，防止非施工人员进入。
3. 操作规范：- 腰梁安装、拆除作业应按照操作规程进行，严禁违规操作。
- 严禁在同一垂直面上下同时作业。
- 严禁高处抛掷材料或工具。
4. 设备安全：- 施工设备应定期检查、保养，确保其安全可靠。
- 机械设备操作人员必须持证上岗，严格遵守操作规程。
三、突发事件处理1. 发生安全事故时，立即停止作业，组织人员进行救援。
2. 保护现场，不得擅自移动事故现场物品。
3. 及时报告上级领导，并按照事故处理程序进行处理。
四、施工完成后1. 施工完成后，对现场进行清理，确保无遗留隐患。
2. 对施工区域进行安全检查，确保无安全隐患。
五、交底人及日期交底人：____________________交底日期：____年__月__日六、接受人及签字接受人：____________________签字：____________________七、备注1. 本安全技术交底作为腰梁施工的重要依据，所有参与人员必须严格遵守。
2. 施工过程中如遇特殊情况，应及时报告并采取相应措施。

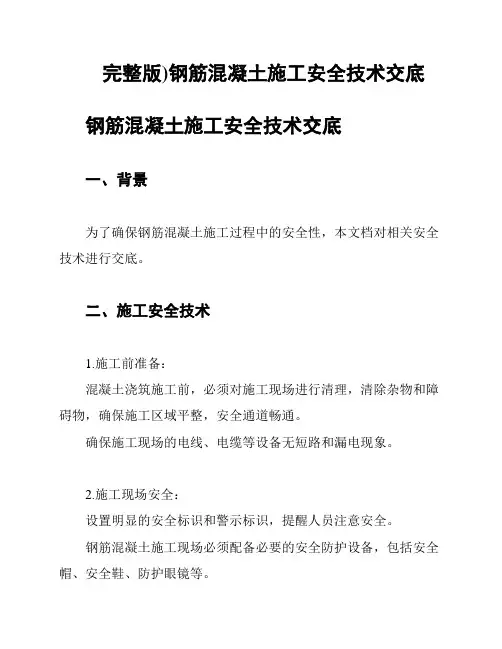

完整版)钢筋混凝土施工安全技术交底
完整版)钢筋混凝土施工安全技术交底钢筋混凝土施工安全技术交底一、背景为了确保钢筋混凝土施工过程中的安全性，本文档对相关安全技术进行交底。
二、施工安全技术1.施工前准备：混凝土浇筑施工前，必须对施工现场进行清理，清除杂物和障碍物，确保施工区域平整，安全通道畅通。
确保施工现场的电线、电缆等设备无短路和漏电现象。
2.施工现场安全：设置明显的安全标识和警示标识，提醒人员注意安全。
钢筋混凝土施工现场必须配备必要的安全防护设备，包括安全帽、安全鞋、防护眼镜等。
不得随意丢弃建筑垃圾和材料，及时清理施工现场，防止杂物造成安全隐患。
3.钢筋安装安全：钢筋安装前，必须严格按照设计图纸及相关规范要求进行预埋件的安装。
在进行钢筋拼接时，必须采取正确的接头方式和连接方法，确保连接牢固可靠。
钢筋拼接和连接过程中，应使用专用连接件，不得使用捆扎、焊接等非专用方法。
4.混凝土浇筑安全：混凝土浇筑过程中，必须确保浇筑均匀，避免出现空鼓和虚浇现象。
混凝土浇筑时，必须按照设计要求和施工工艺进行浇筑，不得私自改变浇筑方式。
混凝土浇筑完毕后，必须按照规范要求进行养护，避免混凝土裂缝和渗漏。
三、交底要求1.监理、施工方及相关人员必须参与施工安全技术交底，并签署确认。
2.交底内容必须详细、准确，并针对具体施工现场进行说明。
3.相关人员必须理解并掌握施工安全技术要求，确保施工工艺的安全性。
四、风险与纠正1.监理人员必须严格把关施工现场安全措施的执行情况，及时发现并纠正存在的安全隐患。
2.施工方要建立健全的安全管理制度，对施工人员进行安全培训和教育。
3.如发生安全事故，应及时进行事故调查和处理，并针对性的进行安全经验总结和改进。
以上为钢筋混凝土施工安全技术交底内容，各相关人员务必严格遵守安全要求，确保施工过程安全可靠。
锚索腰梁技术交底
工程名称济南东总部基地项目B地块施工单位济南长兴建设集团有限公司分项工程名称基础预应力锚索、腰梁、面层交底日期年月日交底提要：偏差±30mm，上部外翻1.5m。
在坑顶挡水墙处垂直击入1C14钢筋，沿挡土墙间距1.5m，长度1m设置。
钢筋网顶部第一道采用通长1C14钢筋挂在击入地下的短钢筋内；立面采用直径14mm横向拉筋与支护桩体连接，拉筋锚固在支护桩内长度100mm；桩间土内打入直径14mm的横向钢筋钉固定钢筋网，钢筋钉打入桩间土500mm，横向固定筋垂直间距2000mm一道，横向固定筋与钢筋网采用单面焊接进行连接，焊接长度150mm。
面层用细骨料宜选用中粗砂，含泥量应小于 3％，粗骨料宜选用粒径不大于 20mm 的级配砾石，水泥：砂：石的重量比宜取 1：2：2，水灰比宜取 0.4～0.45，水泥为P.O42.5，使用速凝剂等外掺剂时，应做外加剂与水泥的相容性试验及水泥净浆凝结试验，并应通过试验确定外掺剂掺量及掺入方法，喷射作业应分段依次进行，同一分段内喷射顺序应自下而上均匀喷射，一次喷射厚度宜为 30mm，喷射混凝土时，喷头与土钉墙墙面应保持垂直，其距离宜为 0.6m～1.0m，喷射混凝土终凝 2h 后应及时喷水养护。
基坑侧壁桩间土范围设置泄水管，水平间距1.5m，竖向间距2.0m，采用直径75PVC 管制作，入土长度不小于400mm。
5.5、锚具腰梁安装锚具大样参右图，其余参设计，斜铁垫板为250×250×20厚钢板，斜铁盖板为220×220×20厚钢板，垫板与盖板采用220×50×20厚钢板焊接为整体，锚头承压板为200×200×20厚钢板，锚具为市场成品。
槽钢为2［22a槽钢，用缀板焊接连接，两道槽钢净距150mm，槽钢顶部缀板为190×100×8厚钢板，底部缀板为250×100×8厚钢板，缀板间距1000一个，顶部缀板在外侧。
腰梁施工安全技术交底
腰梁施工安全技术交底一、引言为了确保腰梁施工的顺利进行并保障施工人员的安全，特进行腰梁施工安全技术交底。
本文档旨在详细介绍腰梁施工的相关安全技术措施和操作要求，以确保施工的高效、安全进行。
二、施工前的准备工作1.分析腰梁施工区域的地质情况和环境条件，确保施工安全。
2.确认施工区域内是否有地下管线，必要时进行探测，并制定相应的防护措施。
3.对施工人员进行安全培训和技术交底，确保其掌握相关安全技术操作要求。
4.检查和准备施工所需的安全设备，包括头盔、安全带、安全绳索等，并确保设备完好有效。
三、施工中的安全技术措施1.所有施工人员必须佩戴符合要求的个人防护装备，如安全帽、安全鞋等。
2.在施工现场设置醒目的安全警示标识，提醒人员遵守安全规定。
3.在腰梁安装过程中，必须确保腰梁的固定牢固，避免发生倾斜或脱落的情况。
4.使用起重设备进行腰梁的吊装时，必须确保起重设备的稳定，并由经过培训合格的人员操作。
5.施工过程中，必须及时清理施工现场的杂物，保持施工区域的整洁。
6.在高空作业时，必须使用安全绳索进行固定，并确保绳索的牢固可靠。
7.针对施工过程中可能发生的意外情况，必须制定应急预案，以确保人员安全。
8.在施工现场设置临时防护设施，如安全网、隔离带等，避免人员误入危险区域。
四、施工后的安全检查1.完成腰梁施工后，必须进行安全检查，并做好相应的记录。
2.检查腰梁的固定情况，确保其稳定可靠。
3.检查施工现场的清理情况，确保没有杂物和隐患。
4.检查安全设备的使用情况，如安全帽、安全绳索等的完好性和有效性。
五、施工安全注意事项1.施工人员必须严格遵守安全操作规程，并配合现场监督人员的工作。
2.严禁在腰梁施工区域内吸烟或使用明火，以防止火灾事故的发生。
3.严禁在腰梁上行走或站立，以免发生坠落事故。
4.施工人员必须经常保持清醒状态，严禁饮酒、使用药物或处于疲劳状态下工作。
5.施工人员在施工现场内必须保持沉着冷静，并遵守相关安全标准和规定。
锚索施工安全技术交底模板模板
一、交底目的为确保锚索施工过程中的安全，防止安全事故发生，特制定本安全技术交底，对所有参与锚索施工的人员进行安全教育和技能培训。
二、适用范围本交底适用于所有参与锚索施工的作业人员、技术人员及管理人员。
三、施工前的准备工作1. 施工方案与设计审查：施工前，必须对锚索施工方案和设计进行详细审查，确保其符合国家相关标准和规范要求。
2. 施工机械与设备检查：对所有施工机械和设备进行彻底检查，确保其安全可靠，并做好相应的维护保养工作。
3. 人员培训：对施工人员进行安全技术培训，确保其掌握锚索施工的基本知识和操作技能。
4. 安全防护用品准备：为施工人员配备必要的安全防护用品，如安全帽、安全带、防护眼镜、防尘口罩等。
四、施工过程安全措施1. 施工场地安全：- 作业场地两端外侧应设有防护栏杆和警告标志。
- 施工现场应设置警示灯，夜间作业时确保安全。
- 严禁在施工区域内吸烟、使用明火。
2. 高处作业安全：- 高处作业人员必须佩戴安全带，并做好坠落防护。
- 施工前，应逐级进行安全技术交底，明确高处作业的安全要求。
- 高处作业平台应稳固可靠，必要时进行加固。
3. 锚索施工机械与设备安全：- 锚索施工机械和压力仪表必须有产品合格证和产品使用说明书。
- 施工过程中，应严格按照操作规程进行操作，确保机械和设备安全运行。
- 发现机械和设备故障，应立即停止使用，并报告相关部门进行处理。
4. 锚索孔施工安全：- 钻孔过程中，应保持孔壁稳定，防止坍塌。
- 钻孔时，应注意观察钻头和钻杆，发现异常情况应立即停止钻孔。
- 锚索孔注浆时，应确保浆体饱满密实，防止孔内空气、岩（土）沉渣和地下水体排出。
5. 锚索张拉锁定安全：- 张拉锚索前，应检查锚具、锚杆和锚索连接是否牢固。
- 张拉过程中，应严格按照张拉规程进行操作，防止锚索断裂。
- 张拉完成后，应进行锚索锁定，确保锚索固定牢固。
五、事故应急处理1. 人员伤亡事故：立即停止施工，组织救援，并及时报告相关部门。
基坑锚索安全技术交底模板
一、交底目的为确保基坑锚索施工过程中的安全，防止安全事故的发生，提高施工人员的安全意识，特制定本安全技术交底。
二、交底对象本交底适用于参与基坑锚索施工的所有人员，包括施工人员、技术人员、管理人员等。
三、交底内容1. 施工前的准备（1）施工前，必须对施工人员进行安全技术培训，确保施工人员了解锚索施工的基本原理、操作规程和安全注意事项。
（2）对施工人员进行安全体检，确保施工人员身体健康，具备从事锚索施工的条件。
（3）熟悉施工图纸，明确施工工艺、施工流程、施工质量要求等。
2. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜、防尘口罩等。
（2）施工前，必须检查锚索设备、工具、材料等是否完好，符合施工要求。
（3）施工过程中，应严格遵守操作规程，不得擅自改变施工工艺。
（4）施工人员不得擅自触摸高压电源、易燃易爆物品等危险物品。
（5）施工过程中，必须保持施工现场整洁，不得堆放杂物，防止绊倒、滑倒等事故发生。
（6）施工过程中，应密切关注锚索施工质量，发现问题及时上报，不得擅自处理。
3. 施工过程中的应急措施（1）发生安全事故时，施工人员应立即停止施工，迅速撤离危险区域。
（2）及时报警，请求救援，并采取有效措施控制事故扩大。
（3）对受伤人员进行现场急救，并迅速送往医院治疗。
4. 施工后的安全检查（1）施工完成后，对锚索施工质量进行检验，确保符合设计要求。
（2）清理施工现场，消除安全隐患。
（3）对施工人员进行安全培训，提高安全意识。
四、交底要求1. 施工人员必须认真阅读本安全技术交底，确保了解和掌握施工过程中的安全注意事项。
2. 施工过程中，严格遵守操作规程，确保施工安全。
3. 施工人员应主动配合安全检查，发现问题及时上报。
4. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
五、附则1. 本安全技术交底自发布之日起实施。
2. 本安全技术交底如有未尽事宜，由施工单位根据实际情况进行补充和修改。
