电子幸运转盘设计
幸运大转盘
基于ＣＤ４０１７的幸运大转盘 幸运大转盘是由555组成的多谢振荡器和CD4017十进制计数器/脉冲分配器组成。
10颗发光二极管模拟幸运物，当按下启动键1秒以上，发光二级管高速循环亮点，几秒钟后旋转速度越来越慢并最终随即停止于某颗灯上。
可以将每颗灯旁边标上幸运物品作为摇奖器。
C1的数值决定延迟时间，C2的数值决定循环速度。
电源供电电压为直流4-12V ，也可以采用3节1.5V 电池供电。
一、基于CD4017的幸运大转盘 该幸运转盘电路由时钟发生电路和功能显示电路两部分组成。
当第一个脉冲到来时Q0输出高电平，LED1亮，第二个脉冲到来时，Q1输出高电平，LED2亮，…,直到Q9输出高电平，LED10亮，接着进行下一轮输出。
改变多谐振荡器的振荡周期就可以改变灯组的流动速度，改变电流的大小可改变灯光的亮暗程度，所以本次课程设计以4017芯片为前提设计的流水灯其速度和亮度都是可调的。
二、555芯片的原理及引脚图 555 芯片是定时器,是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为7555，除单定时器外，还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA ，因而其输出可与 TTL 、CMOS或者模拟电路电平兼容。
1、555芯片的内部结构555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 定时器的内部电路框图和外引脚排列图分别如图 2 和图 3 所示。
它内部包括两个图1 幸运大转盘电路图图2 555定时器的内部结构电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。
电工幸运大转盘课程设计
电工幸运大转盘课程设计一、教学目标本课程旨在让学生了解和掌握电工基本原理和技能，通过电工幸运大转盘的活动，使学生能够将理论知识与实践操作相结合，培养学生的动手能力和团队协作精神。
具体目标如下：1.知识目标：学生能够理解电路的基本概念、电工元件的作用和电路图的绘制方法。
2.技能目标：学生能够运用电工工具进行基本的电路连接和故障排查，学会使用电工仪器进行测量。
3.情感态度价值观目标：培养学生对电工技术的兴趣，增强学生的创新意识和实践能力，培养学生的团队协作和沟通能力。
二、教学内容教学内容主要包括电工基本原理、电工元件、电路图的绘制和电工工具的使用。
具体安排如下：1.电工基本原理：介绍电路、电压、电流等基本概念，让学生理解电路的运行原理。
2.电工元件：讲解各种电工元件（如电阻、电容、开关等）的作用和性能，让学生学会识别和使用。
3.电路图的绘制：教授电路图的绘制方法，让学生能够根据实际需求绘制简单的电路图。
4.电工工具的使用：介绍常用电工工具（如螺丝刀、钳子、万用表等）的使用方法，让学生能够熟练操作。
三、教学方法为了提高教学效果，我们将采用多种教学方法相结合的方式进行教学：1.讲授法：讲解电工基本原理、电工元件和电路图的绘制方法。
2.讨论法：学生针对电工工具的使用和实际操作进行讨论，分享经验和心得。
3.案例分析法：通过分析典型案例，使学生更好地理解电工技术的应用。
4.实验法：让学生亲自动手进行电工实验，培养学生的实践操作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的电工教材，为学生提供系统的理论知识。
2.参考书：提供丰富的电工参考书籍，方便学生课后拓展学习。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，增强课堂教学的趣味性。
4.实验设备：准备充足的电工实验设备，确保每个学生都能动手实践。
五、教学评估为了全面、客观地评估学生的学习成果，我们将采取以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。
电子电路设计与制作幸运转盘设计报告

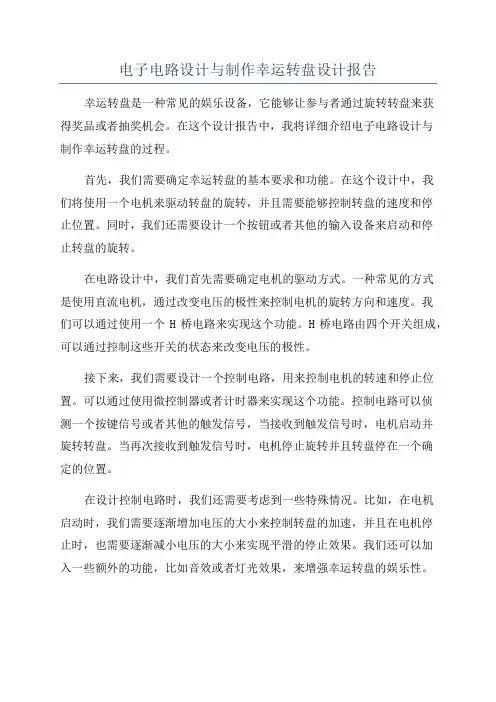

电子电路设计与制作幸运转盘设计报告幸运转盘是一种常见的娱乐设备，它能够让参与者通过旋转转盘来获得奖品或者抽奖机会。
在这个设计报告中，我将详细介绍电子电路设计与制作幸运转盘的过程。
首先，我们需要确定幸运转盘的基本要求和功能。
在这个设计中，我们将使用一个电机来驱动转盘的旋转，并且需要能够控制转盘的速度和停止位置。
同时，我们还需要设计一个按钮或者其他的输入设备来启动和停止转盘的旋转。
在电路设计中，我们首先需要确定电机的驱动方式。
一种常见的方式是使用直流电机，通过改变电压的极性来控制电机的旋转方向和速度。
我们可以通过使用一个H桥电路来实现这个功能。
H桥电路由四个开关组成，可以通过控制这些开关的状态来改变电压的极性。
接下来，我们需要设计一个控制电路，用来控制电机的转速和停止位置。
可以通过使用微控制器或者计时器来实现这个功能。
控制电路可以侦测一个按键信号或者其他的触发信号，当接收到触发信号时，电机启动并旋转转盘。
当再次接收到触发信号时，电机停止旋转并且转盘停在一个确定的位置。
在设计控制电路时，我们还需要考虑到一些特殊情况。
比如，在电机启动时，我们需要逐渐增加电压的大小来控制转盘的加速，并且在电机停止时，也需要逐渐减小电压的大小来实现平滑的停止效果。
我们还可以加入一些额外的功能，比如音效或者灯光效果，来增强幸运转盘的娱乐性。
最后，我们需要将电路设计制作成实际的电路板。
我们可以使用设计软件来绘制电路图，并通过打印电路板和焊接元件来制作电路板。
当电路板完成后，我们可以进行测试，确保电路的正常运行。
综上所述，电子电路设计与制作幸运转盘是一个复杂但有趣的过程。
通过正确设计和制作电路，我们可以实现一个功能完善的幸运转盘，给人们带来娱乐和乐趣。
电子幸运转盘
电子幸运转盘
一、ห้องสมุดไป่ตู้习目的
• 1、了解安全用电常识 • 2、掌握常用电工器件的使用 • 3、电气元件的认识及其使用 • 4、正确使用万用表 • 5、正确及完全地焊接电路板
二、电子幸运转盘电路简介
• 本电路由555组成的多谐振荡器和CD4017十进制 计数器／脉冲分配器组成。10颗发光二极管模拟 幸运物，当按下启动键1秒以上，发光二极管高速 循环点亮，几秒钟后旋转速度越来越慢并最终随 机停止于某颗灯上。可以将每颗灯旁边标上幸运 物品作为摇奖器。C1的数值决定延迟时间，C2的 数值决定循环速度。电源供电电压为直流5V，也 可以采用3节1.5V电池供电。
六、电路中的PCB电路板
七、电子元件清单
八、电路原理图
九、成品展览
十、实习总结
• 通过这次电子作品的制作使我们的专业技能得到 了很大的锻炼和提高。在电子作品制作的过程中。 从基本元器件的认识到焊接技术的练习，再到产 品设计，在每一步的操作过程中，都学到很多新 的知识。通过制作将理论知识和实践相结合，从 而深刻的理解理论知识，扩展了对理论知识应用 的理解并更进一步地熟悉了电子制作的设计过程 和应该注意的细节。
三、电子幸运转盘电路系统方框图
按钮式启 动看管
电容式放 点计时器
555 集成电路 多谐振荡器
4017 集成电路 十进制 计时器
发光二极管 1-10显示
四、功能玩法
• 幸运转盘就是先预测旋转中的圆盘停止时，到底 会停在哪个位置的工
• 具。也可用作估号码游戏，电子骰子，抽奖机等。 电子幸运转盘就是以电子的方式达成相同的功能， 本套件把10只LED配置成一个圆圈，当按一下按 键后，每只LED顺序轮流发光，流动速度越来越 慢，最后停在某一只LED上不再移动。若最后发 亮那个LED与玩家预测的相同，则表示“中奖” 了。
幸运转盘
松开S1后，因C2 的存在，Q1不 会 立即截止，随 着C2的放电， Q1的导通程序逐 渐减弱，当C2放 电完毕,就没有触 发电压了，LED 停止移动。
二极管D11保证只有在电源 正负极接对时才可正常供电
D11
+
Q1
S1
+ R1 470K
C2 47U
R2 10K
接NE555
R3 470K
C1 1U
电路原理说明
电路原理分3个部分
三极管放大 电路产生触 发电压
NE555产生 触发方波
十进制计数器 CD4017，输 出轮流高电平
放大电路
分压电路 电阻分压
R1 6V
24V
R2
18V
+
S1 Q1
R1 470K
C2 47U
R2 10K
接NE555
R3 470K
C1 1U
-
Q1在按下S1后就处于放大状态，由发射极两 个电阻之间输出触发电压给NE555。
-
+
D11
S1 Q1
+ R1 470K
C2 47U
R2 10K
接NE555
R3 470K
C1 1U
-
输入触发电压
+
输入触发电压
输出连续的方波触发脉冲
NE555
没有了输入触发电压就没有了输出的方波脉冲
+
+
NE555
十进制计数器 （CD4017）
输入触发方波
-
-
10个输出端 不断轮流输出 高电平驱动 10只LED轮 流发光
元件参数： 供电电压：3.5－6V； 10只LED围成一个圈
电子幸运转盘课程设计说明书

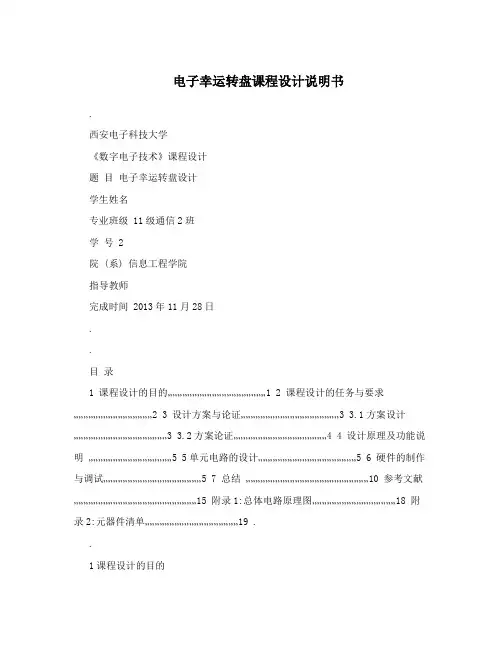

电子幸运转盘课程设计说明书.西安电子科技大学《数字电子技术》课程设计题目电子幸运转盘设计学生姓名专业班级 11级通信2班学号 2院 (系) 信息工程学院指导教师完成时间 2013年11月28日..目录1 课程设计的目的……………………………………………………12 课程设计的任务与要求…………………………………………23 设计方案与论证……………………………………………………3 3.1方案设计…………………………………………………3 3.2方案论证…………………………………………………4 4 设计原理及功能说明……………………………………………5 5单元电路的设计……………………………………………………56 硬件的制作与调试……………………………………………………57 总结…………………………………………………………………10 参考文献…………………………………………………………………15 附录1:总体电路原理图……………………………………………18 附录2:元器件清单…………………………………………………19 ..1课程设计的目的2 课程设计的任务与要求3 设计方案与论证根据电子幸运转盘的功能要求，将电路划分为四个单元功能模块，即时钟信号发生模块、译码驱动LED数码管显示模块、十进制计数模块和开关等逻辑控制。
3.1 方案设计本电路由555成的多谐振荡器和CD4017十进制计数器,脉冲分配器组成。
10颗发光二极管模拟幸运物，当按下启动键1秒以上，发光二极管高速循环点亮，几秒钟后旋转速度越来越慢并最终随机停止于某颗灯上。
可以将每颗灯旁边标上幸运物品作为摇奖器。
C1的数值决定延迟时间，C2的数值决定循环速度。
电源供电电压为直流5V，也可以采用3节1.5V电池供电。
电子幸运转盘设计方框图如图3-1所示。
