电力设备选型
1）弧垂 指相邻两杆塔导线悬挂点连接的中点对导 体铅垂线的距离。弧垂大小与导线重量、气温、导 线张力及档距等有关，在同一档距中，各相导线的 弧垂应力求一致，其允许误差不应大于0.2m。 2）架空线路对地及交叉跨越允许距离：导线与建 筑物的垂直距离在最大计算弧垂情况下，35KV线路 不应小于4.0m，3KV-10KV线路不应小于3.0m，3KV 以下线路不应小于2.5m。
第六章 安全用电
变、配电所安全运行的“两票三制”：工作票制度、操作票 制度、交接班制度、巡回检查制度、设备定期试验轮换制度。
一、工作票制度 工作票制度：正常情况下在电气设备上的 工作，必须填用工作票或按命令（口头或电话）执行的制度。
执行工作票制度方式有下述两种方式： 执行工作票制度方式有下述两种方式：
变压器的并列运行
n 定义：两台或两台以上变压器的一次和二次绕组分别接在公共母线上 同时给负载供电的运行方式。
n 1、为什么要并列运行？ n 提高供电的可靠性；减少备用容量，提高运行的经济性。
n 2、变压器并列运行的理想情况：空载时并列运行的变压器副边之间 不产生循环电流，以免增加铜损；负载以后各变压器所承担的负载电 流按其容量大小成比例分配，即电流标么值相同，使变电所装置容量 得到充分利用；负载以后各变压器的副边电流相位相同，这样各变压 器副边的电流一定时共同承担的总电流最大。
2）、低压集中补偿 低压集中补偿是将低压电容器集中安装在低压母线上，接线如图 所示。这种补偿方式能补偿低压母线前的无功功率，能使变压器 的无功功率得到补偿，可以减少变压器的容量。电容器组接成△ 形，它安装在低压配电室内，控制方式为手动投切或自动控制， 运行维护方便。
3）、低压就地补偿 低压就地补偿是将电容器组安装在需要进行无功补偿的各用电设 备附近，这种补偿方式可以补偿安装位置以前所有高、低压线路 和变压器的无功功率，补偿范围最大、最彻底，且不占用专门的 场地，缺点是总的投资较大，电容器的利用率也较低。这种补偿 方式适用于长期运行的大容量电气设备及所需无功补偿较大的负 载。
1、电压（电流）互感器的一、二 次接线应保持极性正确；
2、电压互感器一、二次侧都应装 设熔断器，二次绕组不准短路；
电流互感器二次侧严禁开路。
3、电压（电流）互感器二次绕组 、铁芯和外壳都必须可靠接地 ；
三、电容器的运行
1、无功补偿的作用
解决电网的无功容量不足，增装无功补偿设备， 提高网络的功率因数，对电网的降损节电、安 全可靠运行有极为重要的意义。对于终端用户， 无功补偿可提高设备利用率，减少设备容量， 降低线损，节省电费支出。
质点会不断向外扩散。弧柱内部处 在一面向外
扩散，一面处于电极不断蒸发出新 质点的动态
平衡中。随着电流减小，金属蒸气 密度与带电
质点的密度都下降，最后在电流接 近零点时消
失，电弧随之熄灭。
1-静触头 2-动触头 3-屏蔽罩 4-波纹管 5-与外壳封接的 法兰盘 6-金属波纹管 7-玻壳
第三节 负荷开关
Ø 填用工作票（第一种工作票或第二种工作票） Ø 执行口头或电话命令（如事故应急处理、注油、取油样、 测接地电阻、悬挂警告牌等）
1、变电站（发电厂）第一种工作票的使用范围
（1）高压设备上工作需要全部停电或部份停电 （2）二次系统和照明等回路上的工作，需将高压设备停电 或做安全措施者 （3）高压电力电缆需要停电的工作
四、架空线的运行
1）导线排列 10KV-35KV架空线路一般采用三角排列 或水平排列，多回线路同杆架设的导线，一般采用 三角、水平混合排列或垂直排列。
2）架空配电线路档距 应根据运行经验确定，一般 采用表4-9所列数值。35KV架空线路耐张段的长度不 宜大于3-5Km，10KV及以下架空线路的耐张段的长 度不宜大于2Km。
第一章 电气设备的选型
一、电力系统的基本组成、功能与作用
电力系统=发电机+变电所+输电线路+用户 动力系统=电力系统+发电厂动力部分 电 力 网=变电所+输电线路
电力系统是由发电、变电、输电、配电、 用电等设备和相应的辅助系统，按规定的技 术和经济要求组成的一个统一系统。
一个现代电力系统是由极宽阔的地域内的 大量电力设备互联在一起的。
三、干式变压器
(1) 环氧树脂绝缘干式变压器 (2) 气体绝缘干式变压器 (3) H级绝缘干式变压器
四、单相配电变压器
单相配电变压器广泛使用于国外的居民低压配电的单相三 线制系统，对降低配电损耗意义重大。 五、有载调压配电变压器
六、箱式变电站
第二节 高压断路器
一、SF6断路器 瓷柱式SF6断路器
SF6断路器灭弧室结构示意图
2、补偿方式：
并联电容器按装置的位置分为高压集中补偿、 低压集中补偿、低压就地补偿三种方式。
1）、高压集中补偿 这种补偿方式是将电容器组集中安装在变电所6-10KV的母线上， 如图所示，这种补偿方式只能补偿6-10KV母线前的无功功率， 不能补偿低压网络的无功功率。电容器组接成△形，需要放置在 高压电容器柜中。为防止电容器击穿造成相间短路，各边接有高 压熔断器，控制方式为手动投切。这种补偿方式的初投资较少， 电容器的利用率高，可以提高总功率因数，且便于集中运行维护。
（4）需将高压设备停电或要做安全措施的其他工作 2、第二种工作票的使用范围
（1）控制盘和低压配电盘、配电箱、电源干线上的工 作
（2）二次系统和照明等回路上的工作，无需将高压设备 停电或做安全措施者
（3）转动中的发电机、同期调相机的励磁回路或高压电动机 转子电阻回路上的工作
（4）非运行人员用绝缘棒和电压互感器或用钳形电流表 测量高压回路的电流
负荷开关的原理和技术参数
负荷开关有工作触头和灭弧触头。合闸时， 灭弧触头先闭合，工作触头再闭合。合闸后， 工作触头与灭弧触头同时接通，两触头形成并 联回路，电流大部分经工作触头。分闸时，工 作触头先断开，灭弧触头再断开。传动机构带 动活塞在气缸内运动，当灭弧触头断开时，压 缩空气经喷嘴喷出，横向吹动电弧使其熄灭。
五、电力电缆运行
1、电力电缆投入运行:停电超过一个星期但不满一个月 的电缆，重新投入运行前，应测其绝缘电阻，而停电超 过一个月但不满一年的，则必须作直流耐压试验
2、电力电缆线路巡视检查 1）日常巡视检查周期： 有人值班，每班检查一次，无 人值班每周至少检查一次。
２）日常巡视内容
３）定期检查周期及检查内容
（5）大于规定安全距离的相关场所和带电设备外壳上的工作 及无可能触及带电设备导电部份的工作
（6）高压电力电缆不需停电的工作
注意事项：1、对设备进行停电，并做好安全措施，然后由 运行值班人员（工作许可人）与检修工作负责人（监护人） 共同办理工作票的开工手续。
2、工作票有效时间以批准的检修期为限。
二、变压器
变压器是一种静止电器，它利用电 磁感应原理,将一种电压等级的交流 电能转换成同频率的另一种电压等 级的交流电能。具有变换电压、变 换电流和变换阻抗的作用，在各个 领域有着广泛的应用。
三、系统接地的型式
1、接地保护系统的型式文字代号 第一个字母表示电力系统的对地关系
T—直接接地 I—所有带电部分与地绝缘，或一点经阻抗接地。
1-静触头,2-绝缘喷嘴,3-动触头 4-气缸,5-压气活塞(固定)，6-电弧
二、真空断路器 真空断路器应用真空作为绝缘和灭弧介质。
断路器开断时，电弧在真空灭弧室 触头材
料所产生的金属蒸气中燃烧，简称 为真空电弧。
当开断真空电弧时，由于弧柱内外 的压力与密
度差别都很大，所以弧柱内的金属 蒸气与带电
高压负荷开关是高压电路中用于在额定电压下接通或断开负荷 电流的专用电器。它虽有灭弧装置，但灭弧能力较弱，只能切 断和接通正常的负荷电流，而不能用来切断短路电流。一般情 况下，负荷开关与高压熔断器配合使用，由熔断器起短路保护 作用。
负荷开关有工作触头和灭弧触头。合闸时，灭弧触头先闭 合，然后工作触头再闭合；分闸时，工作触头先断开，然后灭 弧触头再断开。
电容器是储能元件，当电容器从电网上切除后，极板上仍有电 荷，因此极板上有残余电压存在，其数值最高可达到电网峰值 电压。当电容器绝缘良好时，绝缘电阻数值很大，电容器通过 绝缘电阻自行放电速度很慢，不能满足要求。所以每次切除后， 必须使电容器通过放电电路放电。高压集中补偿电容器通常利 用电压互感器的一次绕组来放电；低压集中补偿电容器组一般 利用220V、15-25W的白炽灯丝电阻来放电，这些白炽灯同事 也作为电容器组运行的指示灯；低压就地补偿一般利用用电设 备本身的绕组电阻来放电。为确保可靠放电，放电回路不允许 装设熔断器或开关。即使经过放电回路放电后，电容器仍有部 分残余电压，还需进行一次人工放电。放电时应先将接地端与 接地网固定好，再用接地棒多次电容器放电，直至无火花和放 电声为止。
发电、变电、输电、配电、用电等设备称为电力 主设备，也称为一次设备，由主设备构成的系统称为 主系统，也称为一次系统；
测量、监视、控制、继电保护、安全自动装置、 通信，以及各种自动化系统等用于保证主系统安全、 稳定、正常运行的设备称为二次设备，二次设备构成 的系统称为辅助系统，也称为二次系统。
电力系统的基本任务是安全、可靠、优质、经济 地生产、输送与分配电能，满足国民经济和人民生活 需要。
3、电力电缆试验 1）新电缆敷设前及安装竣工后和投入运行前 均应做交接 试验。
2）重要电缆及主进电缆，每年应进行一次预防性试验， 其他电缆每1-3年试验一次。 3）新敷设的带有中间接头的电缆线路，在投入运行3个 月后，应进行预防性试验，以后按周期进行。
第五章 新设备与新技术
一、S11型叠铁芯变压器
电力设备选型解读
在同等磁通密度下，非晶态合金铁心的损耗仅为硅钢片铁心 的四分之一，励磁功率约为硅钢片铁心的一半，磁滞周期中 磁化损耗大大降低；电阻率为硅钢片铁心的 3倍，其涡流损 耗也大大降低。 三、干式变压器
(1) 环氧树脂绝缘干式变压器 (2) 气体绝缘干式变压器 (3) H级绝缘干式变压器 四、单相配电变压器
T—外露可接近导体对地直接作电气连接，此接地点与电力 系统的接地点无直接关连；
N—外露可接近导体通过保护线与电力系统的接地点直接作 电气连接 如果后面还有字母，表示中性线与保护线的组合 S—中性线和保护线是分开的 C—中性线和保护线是合一的
TN系统 TN系统的电源中性点直接接地，并引出有中性 线(N线)、保护线(PE线)或保护中性线(PEN线)，属 于三相四线制系统。
单相配电变压器广泛使用于国外的居民低压配电的单相三 线制系统，对降低配电损耗意义重大。 五、有载调压配电变压器 六、箱式变电站
第二节
高压断路器
一、SF6断路器 瓷柱式SF6断路器
SF6断路器灭弧室结构示意图
1-静触头,2-绝缘喷嘴,3-动触头 4-气缸,5-压气活塞(固定)，6-电弧
二、真空断路器 真空断路器应用真空作为绝缘和灭弧介质。

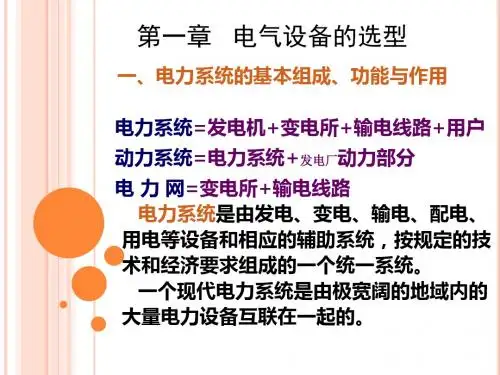

第一章 电气设备的选型
一、电力系统的基本组成、功能与作用 电力系统=发电机+变电所+输电线路+用户
动力系统=电力系统+发电厂动力部分
电 力 网=变电所+输电线路 电力系统是由发电、变电、输电、配电、 用电等设备和相应的辅助系统，按规定的技 术和经济要求组成的一个统一系统。 一个现代电力系统是由极宽阔的地域内的 大量电力设备互联在一起的。
2）、低压集中补偿 低压集中补偿是将低压电容器集中安装在低压母线上，接线如图 所示。这种补偿方式能补偿低压母线前的无功功率，能使变压器 的无功功率得到补偿，可以减少变压器的容量。电容器组接成△ 形，它安装在低压配电室内，控制方式为手动投切或自动控制， 运行维护方便。
