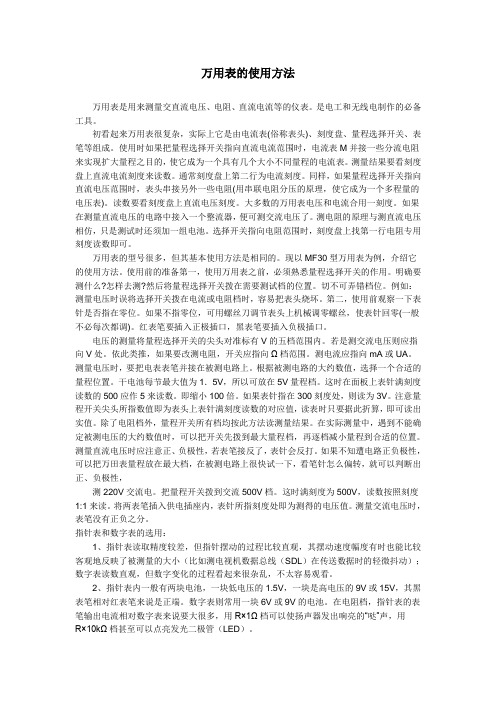

怎样用万用电表测量电阻

怎样用万用电表测量电阻如果有一只电阻，它的标记已经不清楚了，你能否很快测出它的阻值呢？当然我们可以用课本上讲过的伏安法测定，但那需要用伏特计、安培计、电池、导线等，先测出电压U与电流I，然后再计算出电阻，很麻烦。

如果用万用电表，只要把它的两只表笔接触电阻的两端，即可直接读出电阻的值，很简便。

万用电表的外形如图3－5，它可以测电流、电阻、电压。

上半部是表头，表盘上有电阻、电流、电压的刻度。

下半部是选择开关，四周刻着各种测量项目。

由于它用途较多，人们才给它起了一个美名叫万用电表。

利用它测电阻可按以下几步进行。

一、选用欧姆挡万用电表不论是测电流还是测电压和电阻，都是共用一块电流表头。

当需要测量电阻时，首先把选择开关旋转到欧姆挡范围内，一般有×1，×10，×100，×1000几个挡位。

二、消除零误差测量之前若表针不指在零位，就会使读数含有零误差。

利用万用电表测电阻要调整两个零位。

1．调整机械零位万用电表有两只表笔，一只红表笔，一只黑表笔，红表笔插入标有“＋”号的插孔中，黑表笔插入标有“－”号的插孔中。

调整机械零位时，首先让两表笔断开，若表针不停在表盘左端的零位置，则应用螺丝刀旋动表盘下面的定位螺丝O，通过表内螺旋弹簧把指针调到机械零位。

2．调整阻值零位把两只表笔接触，即短路，相当两只表笔之间的电阻为零，此时表针应停在表盘右端“0Ω”阻值处，这时电流最大。

但是由于电池已经使用过，使得表笔短路时，指针一般不在电阻值的零位处，这时可旋动调零旋钮Q，使指针指在零欧姆处。

三、选择倍率利用万用电表测电阻，为了便于准确地读数，要尽可能使表针指在表盘中间部位，所以需要恰当地选择倍率挡。

例如，在测R1＝50Ω的电阻时，应选“×1”挡，使表针在表盘中部附近偏转。

如果选用“×10”挡，则表盘读数扩大10倍，这将使表针偏到表盘靠右的部位，读数就难以准确。

一般情况下，可以这样选择合适的倍率，将待测电阻尼RX值的数量级除以10，所得的商就是应选的倍率。

例如测RX ＝510kΩ的电阻，RX的数量级是100k，（RX＝5．1×100k），所以宜选“×10k”的倍率。

如果万用电表无×10k倍率挡，则可选最接近的挡。

如果事先不知道电阻的阻值，可以试探着选择倍率挡，什么时候使表针能指在表盘的中部附近，此时的倍率挡就是比较合适的。

如何正确使用万用表测量电阻理化生教学与研究杨志军约2249字摘要：万用表是一种多功能、多量程的测量仪表一般可测量电流、电压及电阻等参数是进行电子电气安装、调试和维修的必备仪表对于电子电工专业的学生来说正确使用万用表有着重要的意义。

本文作者凭借多年的教学和实践经验总结出了万用表测量电阻的基本方法在教学中取得了良好的教学效果。

关键词：电子电工专业万用表测量电阻万用表又叫多用表、三用表或复用表是一种多功能、多量程的测量仪表一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等电学量有的还可以测交流电流、电容量、电感量及半导体的一些参数如β。

万用表具有功能多、量程多、使用方便、体积小、便于携带和价格较低等优点广泛应用在科学实验和工农业生产中更是进行电子电气安装、调试和维修的必备仪表。

对于电子电工专业的学生来说正确使用万用表有着重要的意义。

我凭借多年的教学和实践经验总结出了万用表测量电阻的基本方法在教学中取得了良好的教学效果。

下面我就以500型万用表为例说明测量电阻的具体方法。

一、500型万用表的结构500型万用表由表头、测量电路及转换开关等三个主要部分组成。

一表头它是一只高灵敏度的磁电式直流电流表万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值这个值越小表头的灵敏度愈高。

测电压时的内阻越大其性能就越好。

表头上有四条刻度线分别是：第一条从上到下标有R或Ω指示的是电阻值转换开关在欧姆挡时即读此条刻度线。

第二条标有∽和VA指示的是交、直流电压和直流电流值当转换开关在交、直流电压或直流电流挡量程在除交流10V以外的其它位置时即读此条刻度线。

第三条标有10V指示的是10V的交流电压值当转换开关在交、直流电压挡量程在交流10V时即读此条刻度线。

第四条标有dB指示的是音频电平。

二测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路由电阻、半导体元件及电池组成。

它能将各种不同的被测量如电流、电压、电阻等、不同的量程经过一系列的处理如整流、分流、分压等统一变成一定量限的微小直流电流送入表头进行测量。

三转换开关其作用是用来选择各种不同的测量线路以满足不同种类和不同量程的测量要求。

转换开关一般有两个分别标有不同的档位和量程。

二、使用万用表测量电阻一测量原理实际上还是测电流万用表里有块电池在测电阻的时候根据欧姆定律将电流值折算成电阻值即可得到被测电阻值。

二测量步骤1.机械调零。

在使用万用表之前应先进行“机械调零”即在没有被测电量时使万用表指针指在零电压或零电流的位置上。

但是由于各种原因当两表笔分开时电表的指针有时并没有指在零电流刻度上这就需要进行机械调零方法是：用螺旋刀转动机械调零螺丝带动指针转动使指针指向无穷大欧姆刻度处。

2.选择项目。

将转换开关调至“Ω”档位上。

3.选择合适的倍率挡。

万用表欧姆挡的刻度线是不均匀的所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜且指针越接近刻度尺的中间读数越准确。

一般情况下应使指针指在刻度尺的—间如果不在这个区间可以加大倍率挡。

4.欧姆调零。

测量电阻之前应将2个表笔短接同时调节欧姆电气调零旋钮使指针刚好指在欧姆刻度线右边的零位。

方法是：将两表笔短接并同时转动零欧姆调零旋钮使表头指针准确停留在欧姆标度尺的零点上。

如果指针不能调到零位说明电池电压不足或仪表内部有问题。

并且每换一次倍率挡都要再次进行欧姆调零以保证测量准确。

5.接入被测电阻。

将被测电阻跨接在两表笔之间。

6.读数。

表头的读数乘以倍率就是所测电阻的电阻值。

用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时测出电阻值是不相同的。

这是由于各挡位的中值电阻和满度电流各不相同所造成的机械表中一般倍率越小测出的阻值越小。

7.万用表归位。

电阻测量完毕后应将转换开关旋至高电压挡位这是防止误用欧姆表或电流挡测电压的良好习惯。

三、注意事项1.在使用万用表之前应充分了解各转换开关专用插口测量插孔以及相应附件的作用了解其刻度盘的读数。

2.在使用万用表时必须水平放置以免造成误差同时还要注意到避免外界磁场对万用表的影响。

3.在使用万用表过程中不能用手去接触表笔的金属部分这样一方面可以保证测量的准确另一方面也可以保证人身安全。

4.不能带电测量且被测电阻不能有并联支路。

5.测量晶体管、电解电容等有极性元件的等效电阻时必须注意两支笔的极性。

6.万用表使用完毕应将转换开关置于交流电压的最大挡。

如果长期不使用还应将万用表内部的电池取出来以免电池腐蚀表内其它器件。

参考文献：1曾祥富.实用电工技能.高等教育出版社.2电工基础第二版.电子工业出版社.数字万用表的使用方法现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。

与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。

(1) 使用方法a、使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。

b、将电源开关置于ON位置。

c、交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V/Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

d、交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA 时）或10A孔（＞200mA时），黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

e、电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V/Ω孔，黑表笔插入COM孔。

如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。

测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。

因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。

(2) 使用注意事项a、如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。

测量完毕，应将量程开关拨到最高电压挡，关闭电源。

b、满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

c、测量电压时，应将数字万用表与被测电路并联。

测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

d、当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。

e、禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。

f、当显示“ ”、“BATT”或“LOW BAT” 时，表示电池电压低于工作电压。

数字万用表使用方法20l0-0l-27 10：l5简介：数字万用表相对来说，属于比较简单的测量仪器。

本篇，作者就教大家数字万用表的正确使用方法。

从数字万用表的电压、电阻、电流、二极管、三极管、MOS 场效应管的测量等测量方法开始，让你更好的掌握万用表测量方法。

一、电压的测量l、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“COM”孔，红表笔插进“＼Ω”。

把旋钮选到比估计值大的量程<注意：表盘上的数值均为最大量程，“＼-”表示直流电压档，“＼~”表示交流电压档，“A”是电流档)，接着把表笔接电源或电池两端；保持接触稳定。

数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。

如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“＼~”处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，都要注意人身安全，下要随便用手触摸表笔的金属部分。

二、电流的测量l、直流电流的测量。

先将黑表笔插入“COM”孔。

若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。

调整好后，就可以测量了。

将万用表串进电路中，保持稳定，即可读数。

若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
