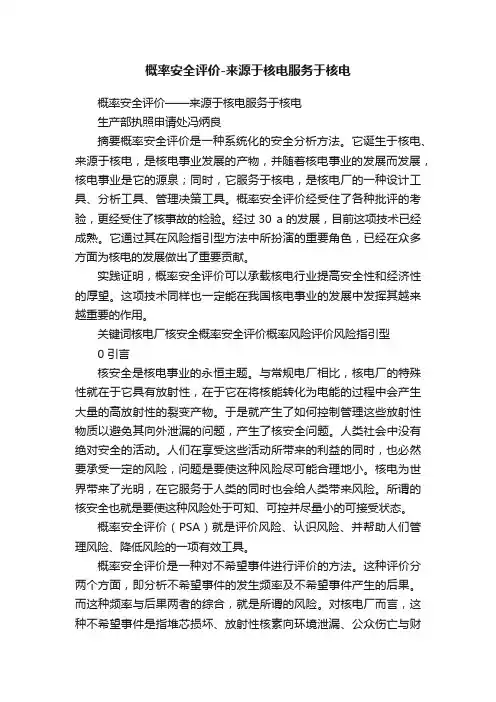

概率安全评价-来源于核电服务于核电概率安全评价——来源于核电服务于核电生产部执照申请处冯炳良摘要概率安全评价是一种系统化的安全分析方法。
它诞生于核电、来源于核电，是核电事业发展的产物，并随着核电事业的发展而发展，核电事业是它的源泉；同时，它服务于核电，是核电厂的一种设计工具、分析工具、管理决策工具。
概率安全评价经受住了各种批评的考验，更经受住了核事故的检验。
经过30 a的发展，目前这项技术已经成熟。
它通过其在风险指引型方法中所扮演的重要角色，已经在众多方面为核电的发展做出了重要贡献。
实践证明，概率安全评价可以承载核电行业提高安全性和经济性的厚望。
这项技术同样也一定能在我国核电事业的发展中发挥其越来越重要的作用。
关键词核电厂核安全概率安全评价概率风险评价风险指引型0 引言核安全是核电事业的永恒主题。
与常规电厂相比，核电厂的特殊性就在于它具有放射性，在于它在将核能转化为电能的过程中会产生大量的高放射性的裂变产物。
于是就产生了如何控制管理这些放射性物质以避免其向外泄漏的问题，产生了核安全问题。
人类社会中没有绝对安全的活动。
人们在享受这些活动所带来的利益的同时，也必然要承受一定的风险，问题是要使这种风险尽可能合理地小。
核电为世界带来了光明，在它服务于人类的同时也会给人类带来风险。
所谓的核安全也就是要使这种风险处于可知、可控并尽量小的可接受状态。
概率安全评价（PSA）就是评价风险、认识风险、并帮助人们管理风险、降低风险的一项有效工具。
概率安全评价是一种对不希望事件进行评价的方法。
这种评价分两个方面，即分析不希望事件的发生频率及不希望事件产生的后果。
而这种频率与后果两者的综合，就是所谓的风险。
对核电厂而言，这种不希望事件是指堆芯损坏、放射性核素向环境泄漏、公众伤亡与财产损失等。
与经典的确定论安全分析方法不同，概率安全评价是一种系统化的分析方法。
这种分析的输入是电厂设计、运行历史与实践、人员行为、部件可靠性、堆芯损坏的物理过程、安全壳行为以及环境状况等方面的尽可能真实的有关信息；这种分析的基础是概率论；这种分析的手段是演绎与归纳相综合的逻辑推理；这种分析的输出即为各种事故序列、各种放射性物质释放和各种健康效应的概率与后果。
PsA安全评价分析方法
PsA安全评价分析方法
PsA分析方法是近年来发展起来的一种新的事故评价方法。
PSA分析方法采用系统可靠性评价技术(即故障树、事件树分析)和概率风险分析方法对复杂系统的各种可能事故的发生和发展过程进行全面分析，最后的分析结果给出堆芯损坏概率和放射性物质在环境中的释放后果。
PSA 分析方法认为核电厂的事故是个随机事件，引起核电厂事故的潜在因素很多，核电厂的安全性应由全部潜在事故的数学期望值表示闭。
国际上根据概率安全评价的研究范围将PsA方法分为3个级别：
(1)一级PsA：对核电厂故障的评价，确定堆芯熔化概率：
(2)二级PsA：一级PsA结果加上安全壳响应的评价，确定安全壳放射性释放的频率：
(3)三级PsA：二级PsA结果加上厂外后果的评价，估算公众风险。
PsA技术对复杂系统进行分析，研究其各种可能的事故，而不管什么单一故障准则和设计基准，因此它可以发现设计缺陷、共因失效和各种可能的失效模式。
PsA分析过程可以分为初因事件的选择、事件树的建立、系统可靠性分析和故障树的建立、事故序列定量化计算、结果分析等。
对于核电厂这样一个复杂的系统．由许多子系统、部件和设备组成．在分析中还要考虑由多个子系统连接形成更大的系统，采用故障树分析这种庞大的系统是很有效的，不仅能方便地分析出系统失效的可能机理，还可定量求出系统的失效概率。
一_二级概率安全评价技术研究及其在300MW核电厂二期工程设计中的应用
第33卷 第2期 核 技 术 V ol. 33, No.2 2010年2月 NUCLEAR TECHNIQUES February 2010——————————————第一作者：严锦泉，男，1963年出生，1989年于上海交通大学获硕士学位，研究员级高级工程师，从事核安全分析工作 收稿日期：2009-11-18一、二级概率安全评价技术研究及其在300 MW核电厂二期工程设计中的应用严锦泉 张琴芳 仇永萍 周全福 邱忠明 陈 松(上海核工程研究设计院 上海 200233)摘要 通过引进及自行研制，建立了一、二、三级概率安全评价(PSA)分析程序；结合300 MW 核电厂二期工程(C-2)设计，对一、二级PSA 技术进行研究及应用——包括始发事件分析、事件树分析、故障树分析、相关性分析、人员可靠性分析、数据分析、事件序列定量化、电厂损伤状态分析、事故进程和安全壳响应分析、源项分析、大量放射性早期释放频率(LERF)的计算和分析、不确定性分析、重要度和敏感性分析以及设计过程中的应用等。
建造了C-2一、二级PSA 模型，通过在C-2设计过程中基于PSA 的发现进行了一些重要设计改进，如安注泵和喷淋泵的小流量回流管上隔离阀的设计改进；化容系统的往复式上充泵的设计改进；重要厂用水系统的设计改进等，得到C-2功率运行内部事件的堆芯损伤频率(CDF)为7.25×10–6/堆年，LERF 定量化结果为3.24×10–7/堆年。
关键词 概率安全评价，事件树，故障树，严重事故，设计改进 中图分类号 TL36490年代初，美国核管会(Nuclear Regulatory Commission, NRC)公开发表的NUREG-1150[1]《严重事故风险：5座美国核电厂的评价》以及配套报告，总结了PSA(Probabilistic Safety Assessment)技术的数十年研究成果，对后来的PSA 工作起了重要指导作用；也为美国核管会执行安全监管时如何应用这些分析技术提供了有益见解，可作为开展系统研究的重要参考。
PSA概念和方法
人因数据的来源 • 核电和相关工业的通用数据 • 军用数据 • 核电站模拟机 • 专家经验
人因分析方法 HCR THERP CREAM ATHEANA
人的行为是怎么结合进入PSA模型的
• • • 多数人因是作为基本事件，出现在故障树中 一些人因模化在事件树题头中 恢复行动通常放在事件树题头上，或在模型的 结果讨论时手动添加
TOP = G1 * G2 = (A1+A2) * (B1+B2) =A1*B1 + A1*B2 + A2*B1 + A2*B2 系统的最小割集为 {A1,B1}、{A1,B2}、{A2,B1}、{A2,B2}
TOP = A1*B1 + A1*B2 + A2*B1 + A2*B2 TOP = ∑ MCSi P(TOP) = P(∑ MCSi)
PSA的基本技术 事故序列定量化 Accident Sequence Quantification
A
工况一回路热端大破口 安注箱 (2/3)
安喷直接注入
低压安注直接注入
低压安注冷端再循环
BL1A
Q1
E3
IL1
IL2 1 2 3 4 5 4.00E-05 OK 3.14E-08 CD IL2 5.93E-09 CD IL1 4.67E-08 CD E3 9.39E-11 CD Q1
– 把共用设备模化在故障树中
• 大事件树/小故障树方法
– 把共用设备模化在事件树中
• 从数学上两种方法是等效的，但各有优缺 点
• 部件间的相关性用共因失效来进行 分析
PSA的基本技术 数据 Reliability Data
设备可靠性模型
部件类型与特征 第 1 类：连续监测的可修复部件 第 2 类：定期试验部件 第 3 类：不可用度为常数的部件 第 4 类：有固定任务时间的部件 第 5 类：故障频率为常数的部件 第 6 类：不可修复的部件 可靠性模型 Q(t)= λ· （1- e-(λ+µ)t）/(λ+µ) Q(t)=1-e- (t-nTI) (n·TI＜t ＜(n+1)TI) λ· Qm=1- (1-e- TI)/λ·TI
概率安全评价法
• 概率安全评价 (PSA) 是七十年代以后发展起来 的一种系统工程方法。它采用系统可靠性 ( 即 故障树、事件树分析 ) 和概率风险分析方法对 复杂系统的各种可能事故的发生和发展过程进 行全面分析，从它们的发生概率以及造成的后 果综合进行考虑。1979年美国三哩岛核事故发 生发展过程在WASH 1400中已有明确预测。此 后，概率安全评价得到广泛的承认，在各方面 得到广泛应用， 用于分析设计中的薄弱环节、 改进设计、诊断故障、指导运行、制定维修策 略等各方面，并逐步发展为进行安全评价和安 全决策的标准工具。
风险可接受水平
一般认为人年均死亡概率小于10-7是 一个可接受的风险值，它比现有社会事 故风险水平 6×10-4 死亡 / （人 · 年）要小 3～4个数量级。
三个级别的PSA
• 一级 PSA ：系统分析。对核电厂运行系统和安 全系统进行可靠性分析，确定堆芯损坏的事故 系列，作定量分析，求各事故序列的发生频率， 给出反应堆每运行年发生堆芯损坏的概率。 • 二级 PSA ：一级 PSA 加上安全壳响应的评价。 分析堆芯熔化物理过程和安全壳响应特性，包 括分析安全壳在堆芯损坏事故下受的载荷、安 全壳失效模式、熔融物质与混凝土的作用以及 放射性物质在安全壳内释放和迁移。确定放射 性从安全壳释放的频率。 • 三级 PSA ：二级 PSA 加上厂外后果的评价。分 析放射性物质在环境中的迁移，求出核电厂外 不同距离处放射性物质浓度随时间的变化。
初始事件的确定
• 一种方法是广泛的工程评价，对以前进 行的 PSA 资料、反映运行历史的文件资 料以及本电厂的设计等资料进行评价， 经过工程判断编制出初始事件的清单。 • 另一种有效方法就是采用演绎分析的方 法。在这种方法中，堆芯损坏作为一个 方框图的顶事件，在结构上类似于故障 树。从顶事件开始逐步分解成不同类别 的可能导致堆芯损坏发生的事件。于是， 从最底层的各事件选出初始事件。
核电厂内部水淹确定论安全评价方法及应用
核电厂内部水淹确定论安全评价方法及应用

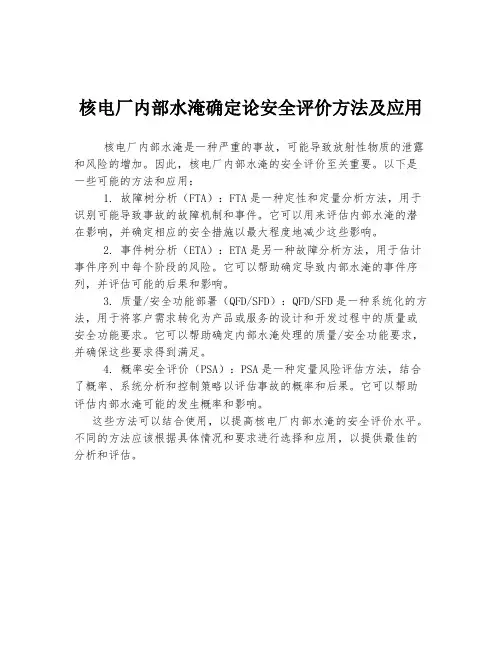

核电厂内部水淹是一种严重的事故，可能导致放射性物质的泄露和风险的增加。
因此，核电厂内部水淹的安全评价至关重要。
以下是一些可能的方法和应用：
1. 故障树分析（FTA）：FTA是一种定性和定量分析方法，用于识别可能导致事故的故障机制和事件。
它可以用来评估内部水淹的潜在影响，并确定相应的安全措施以最大程度地减少这些影响。
2. 事件树分析（ETA）：ETA是另一种故障分析方法，用于估计事件序列中每个阶段的风险。
它可以帮助确定导致内部水淹的事件序列，并评估可能的后果和影响。
3. 质量/安全功能部署（QFD/SFD）：QFD/SFD是一种系统化的方法，用于将客户需求转化为产品或服务的设计和开发过程中的质量或安全功能要求。
它可以帮助确定内部水淹处理的质量/安全功能要求，并确保这些要求得到满足。
4. 概率安全评价（PSA）：PSA是一种定量风险评估方法，结合了概率、系统分析和控制策略以评估事故的概率和后果。
它可以帮助评估内部水淹可能的发生概率和影响。
这些方法可以结合使用，以提高核电厂内部水淹的安全评价水平。
不同的方法应该根据具体情况和要求进行选择和应用，以提供最佳的分析和评估。
概率安全分析
概述
• 二、意义
• 它可以发现设计缺陷、共因失效概率、各种可能的失效模 式和电厂内各种不利的系统间相互作用。PSA技术还可以 用来估价设计改动的代价，因此它可以用作设计决策的重 要工具。虽然PSA的分析结果中会给出堆芯熔化的概率及 环境后果，但是很难说这是它的终极目标，更不是它的唯 一目标。我们宁可把PSA分析过程看作对核电厂的一次全 面认识过程，这也许更合乎实际，也更合乎PSA技术的特 点。
• 分析过程：
• 1.诊断失误概率 • 根据假设，诊断可用时间为30m，得到诊断失误概率为： 0.001 • 2. 动作失误概率 • 在正确诊断的情况下，操纵员仍有可能在动作的执行过程 出现错误。根据E3规程，操纵员总共需要进行5步主要的 操作，假定任何一步出现错误，都将导致任务失败。因此 需要将5个步骤的动作失误概率相加。
• 破损SG隔离的相关规程（假定）： • A3规程第3步： • a.调整破管蒸汽发生器的大气释放阀开启设定值 至7.0MPa • b.确认破管蒸汽发生器的大气释放阀---关闭 • c.关闭破管蒸汽发生器的主蒸汽隔离阀及其旁路 阀 • d.隔离破管蒸汽发生器的排污 • e.关闭破管蒸汽发生器的主蒸汽隔离阀前疏水阀
• 将多人构建的包括有故障树的多个模型整合到一个模型中
– 利用Risk Spectrum的导入/导出功能 – 先把支持系统故障树导入到一个模型中，而且独立性最强的故障 树，最先导入 – 与后面的系统故障树整合时，打开要整合的系统故障树模型，再 导入已经整合的模型，即，用整合好的模型覆盖未整合的模型中 的相同部分 – 再将前沿系统的故障树整合到已经包括有所有支持系统故障树的 模型中 – 所有故障树都整合到一个模型中后，逐个将代表支持系统故障树 的转移门或待发展事件替换为相应的故障树逻辑门
概率安全分析
• 破损SG隔离的相关规程（假定）： • A3规程第4步： • 检查破管蒸汽发生器的水位 • a.窄量程水位---大于9.1m • b.隔离给水
• 分析中的相关假设：
• 1.使用了EOP规程，且操纵员经过良好的培训
• 2.操纵员一步一步按照规程进行操作
• 3.诊断可用时间窗口：30分钟
• 4.压力水平：中等
调用相同的支持系统，转移门或待发展事件的编码必须相同 – 构建的故障树模型包括共因失效组，不同人员涉及到的相同设备
的共因失效组，相关人员要进行讨论
• 将多人构建的包括有故障树的多个模型整合到一个模型中
– 利用Risk Spectrum的导入/导出功能
– 先把支持系统故障树导入到一个模型中，而且独立性最强的故障 树，最先导入
人因分析
始发事件后HRA分析例子
SGTR事件描述： • 反应堆自动停堆，安注自动投入，安注保护信号
将触发主给水隔离和启动辅助给水。 • 操纵员进入EOP规程，根据主控制室征兆判断事
故。所依据的征兆包括：二次侧剂量水平和蒸汽 发生器水位的变化识别事故的蒸汽发生器。蒸汽 发生器传热管断裂事故SGTR中的人误事件为例
Accumulator） • 保护安全壳完整性（EAS）
事件树分析方法
• 事件树分析（Event Tree Analysis）方法 是一种逻辑演绎法。在给定一个始发时间 的前提下，分析此始发事件可能导致的各 种事故序列的结果，从而定性和定量地评 价系统的特性，帮助分析人员获得正确的 决策。
• 事故序列以图形表示，且呈树型，故得名 事件树。
– 编码的唯一性和一致性
• 编码的唯一性和一致性是指在PSA模型中的任一事件（包括始 发事件、设备失效模式、题头事件、人因事件、故障树中的逻 辑门等）有且仅有一种编码进行表示
