串联谐振耐压试验工作原理
串联谐振耐压试验工作原理
串联谐振耐压试验工作原理串联谐振耐压试验是对电力系统中电容器组进行的一种重要的高压测试方法。
该测试方法通过在特定频率下产生谐振，使电容器组能够承受额定电压，并检测其工作正常性和绝缘性能。
以下将详细介绍串联谐振耐压试验的工作原理。
首先，串联谐振耐压试验的目的是检测电容器组的耐压能力和绝缘性能，以确保其在高压环境下工作的可靠性。
该测试方法采用谐振的原理，通过谐振产生的电流和电压使电容器组的电压逐渐升高，直至达到额定电压。
具体的测试原理如下：1.谐振原理：谐振是指在特定频率下，电感和电容组成的串联电路阻抗变为纯阻抗，即无感抗和无容抗。
通过匹配谐振频率，可以使串联电路的整体阻抗降至最小，有效提高电流传输效果。
2.谐振触发：在测试中，通过改变测试频率，使电感和电容组成的串联电路的阻抗逐渐变小。
当串联电路的阻抗达到最小值时，谐振触发装置会自动检测并触发测试电压。
3.电容器组测试：在谐振状态下，电压逐渐升高，直至达到额定电压。
此时，测试人员可以通过检测电容器组的电流和电压来评估其耐压能力和绝缘性能。
4.故障检测：在测试中，如果电容器组存在故障，例如击穿或绝缘性能不良，会导致电压异常变化或电流增大。
通过检测这些异常情况，可以判断电容器组是否工作正常。
需要注意的是，为了确保测试的安全性和可靠性，在进行串联谐振耐压试验时1.测试电源：测试电源需要能够提供足够的电流和电压，以满足谐振触发和测试要求。
同时，测试电源应具有稳定的输出，以保证测试结果的准确性。
2.频率调节：测试频率需要能够精确地调节到所需的谐振频率。
频率误差可能导致测试结果不准确或无法完成谐振触发。
3.保护装置：在测试中，需要配置相应的保护装置，以确保测试电压和电流在安全范围内。
常见的保护装置包括过电流保护、过压保护和过温保护等。
总结起来，串联谐振耐压试验是一种利用谐振原理的高压测试方法，通过将电容器组与测试电源串联成谐振电路，通过调节测试频率和触发测试电压，评估电容器组的耐压能力和绝缘性能。
串联谐振耐压试验工作原理

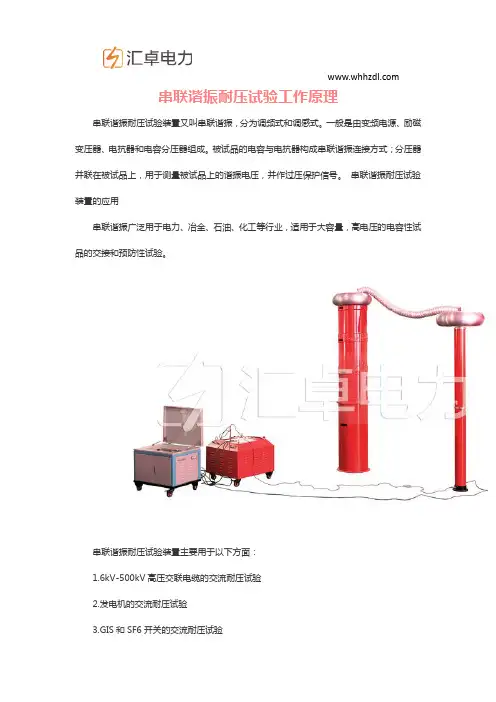

串联谐振耐压试验工作原理串联谐振耐压试验装置又叫串联谐振，分为调频式和调感式。
一般是由变频电源、励磁变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。
串联谐振耐压试验装置的应用串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
串联谐振耐压试验装置主要用于以下方面：1.6kV-500kV高压交联电缆的交流耐压试验2.发电机的交流耐压试验3.GIS和SF6开关的交流耐压试验4.6kV-500kV变压器的工频耐压试验5.其它电力高压设备如母线，套管，互感器的交流耐压试验。
串联谐振耐压试验装置的工作原理串联谐振变在电子设备的LC电路，也称为谐振电路、谐振电路，或调谐电路由两个电子部件连接在一起，一个电感，由字母L表示，和一个电容器，由字母C的电路可以作为表示作为电谐振器，一个的电模拟音叉，将能量存储在振荡电路的谐振频率。
串联谐振变电路被使用，也可以用于在特定频率产生的信号，或从一个更复杂的信号拾取出来的信号在特定频率。
它们在许多电子设备中，特别是无线电设备，电路，例如用于关键元件的振荡器、过滤器、调谐器和混频器。
串联谐振变电路是一个理想化的模型，因为它假定不存在由于耗散能量的电阻。
LC 电路的任何实际实施将始终包括的组件和连接导线内的小，但非零电阻造成的损失。
虽然没有实际的电路是没有损耗，但却是有益的研究这个理想的电路形式，以取得理解和物理直觉。
对于一个电路模型结合性。
如果一个充电电容器两端的电感器相连，电荷将开始流过电感器，一个磁场建立它周围和减少电容器上的电压。
最终在所有电容器的电荷将消失，其两端的电压将达到零。
然而，电流将继续下去，因为电感器抗蚀剂中的电流变化。
以保持其流动的能量被从磁场，这将开始下降萃取。
该电流开始对电容器具有相反极性的电压充电到其原始充电。
串联谐振耐压试验工作原理

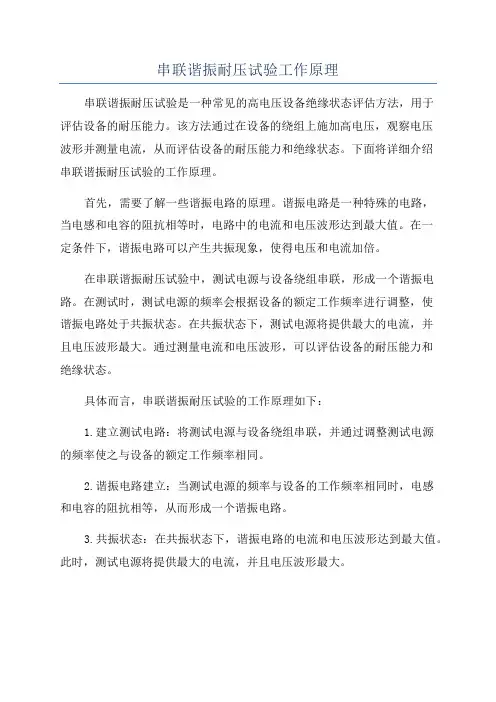

串联谐振耐压试验工作原理串联谐振耐压试验是一种常见的高电压设备绝缘状态评估方法，用于评估设备的耐压能力。
该方法通过在设备的绕组上施加高电压，观察电压波形并测量电流，从而评估设备的耐压能力和绝缘状态。
下面将详细介绍串联谐振耐压试验的工作原理。
首先，需要了解一些谐振电路的原理。
谐振电路是一种特殊的电路，当电感和电容的阻抗相等时，电路中的电流和电压波形达到最大值。
在一定条件下，谐振电路可以产生共振现象，使得电压和电流加倍。
在串联谐振耐压试验中，测试电源与设备绕组串联，形成一个谐振电路。
在测试时，测试电源的频率会根据设备的额定工作频率进行调整，使谐振电路处于共振状态。
在共振状态下，测试电源将提供最大的电流，并且电压波形最大。
通过测量电流和电压波形，可以评估设备的耐压能力和绝缘状态。
具体而言，串联谐振耐压试验的工作原理如下：1.建立测试电路：将测试电源与设备绕组串联，并通过调整测试电源的频率使之与设备的额定工作频率相同。
2.谐振电路建立：当测试电源的频率与设备的工作频率相同时，电感和电容的阻抗相等，从而形成一个谐振电路。
3.共振状态：在共振状态下，谐振电路的电流和电压波形达到最大值。
此时，测试电源将提供最大的电流，并且电压波形最大。
4.观察电压波形：通过示波器等仪器观察测试电源输出的电压波形。
如果电压波形幅值稳定且无明显损耗，表明设备的绝缘状态良好，能够承受额定电压。
5.测量电流：通过电流互感器等仪器测量测试电源输出的电流值。
根据测试电源输出的电流值和设备的额定电流值进行比较，可以评估设备的耐压能力和绝缘状态。
6.完成测试：根据测试结果，判断设备的绝缘状态。
如果设备的绝缘状态良好，可以认定该设备具有较好的耐压能力，能够安全运行。
如果设备的绝缘状态存在问题，可能需要进行进一步的检修或维护。
总之，串联谐振耐压试验是一种通过在谐振电路中施加高电压，观察电压波形和测量电流，来评估设备绝缘状态和耐压能力的方法。
通过这种方法，可以有效地评估设备的绝缘状态，帮助确保设备的安全运行。
串联谐振耐压试验经典课件
单相：
II
P UI
（式-9）
三相：
II
P UI
3
式中 I I ——励磁变压器或变频电源的输入电流，A； P ——励磁变压器或变频电源的容量，W；
QLUL UC （式-6）
RU U
式中 UL——谐振时电感两端电压，V； UC——谐振时电容两端电压，V。
Science And Technology
⑴谐振频率的计算：根据电感和电容计算频率，频率 计算见（式-7）。
f0
2
1 103 LC
（式-7）
式中 f0——谐振频率，Hz; L——电抗器电感量，H； C——被试品和分压器电容，μF。
（1）适用范围广，体积小、重量轻，试验容量大、试验电压高。 （2）安全可靠性高，操作简洁方便，试验的等效性好。 （3）串联谐振装置对高次谐波分量回路阻抗很大，所以试品上的电压 波形好；同时若在耐压试验过程中发生闪络、击穿，因失去了谐振条件， 高电压立即消失，从而使电弧立即熄灭。 （4） 恢复电压建立过程较长，很容易在再次达到闪络电压之前控制电 源跳闸．避免重复击穿，恢复电压并不产生任何过冲所引起的过电压。
三、串联谐振系统及主要元件
Science And Technology
1．电源
交流输入电源为串联谐振系统提供激励能量，为保证串联谐振系统正常
工作，必须保证电源的容量能满足试验要求。试验容量较大时必须采用
三相交流电源。电源的输出电流大于励磁变压器或变频电源的输入电流，
励磁变压器或变频电源的输入电流按（式-9）计算。
Science And Technology
高电压、大容量设备进行交流耐压试验所需 的试验设备容量越来越大，常规工频耐压方 法往往不能满足现场试验的要求，所以现场 试验广泛采用串联谐振试验方法。
变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置原理
变频串联谐振耐压试验装置是一种用于高压电器耐压试验的装置，利用变频器来调节用于试验的频率，使高压电器更好地适应不同的环境，从而提高其耐压性能。
变频串联谐振耐压试验装置的原理是，变频器将电压调节至频率F，然后将其输入到谐振电路中，谐振电路由一个可变电容和一个可变电感共同组成，电容和电感的调节可以调节谐振电路的频率，而谐振电路的输出则会产生一个脉冲信号，该脉冲信号会被输入到耐压装置中，从而调节其耐压性能。
变频串联谐振耐压试验装置的主要优点是可以调节高压电器的耐压性能，从而使其能够更好地适应不同的环境，进而提高其耐压性能。
此外，该装置还具有节能、环保、易于操作、结构简洁等优点，使得其在耐压试验中具有更多的应用前景。
变频串联谐振耐压试验装置具有调节高压电器耐压性能的优点，且具有节能、环保、易于操作、结构简洁等优点，因而被广泛应用于耐压试验领域。
变频串联谐振试验装置原理
输出电压 频率
适用场合
调感型
调频型
调频调感型
由激励电源决定。 其频率与激励电源的 频率一致，激励电源 的频率为固定频率， 一般为工频，输出高 压也为工频
由试品电容量决 定。激励电源的频率 根据试品电容量的不 同而变化，所以输出 高压的频率也随之变 化，同时，频率又得 满足一定的范围，一 般为30～300Hz
变电站的试品有变压器和电缆等.相对来说,电缆属于低压大电流试 品,而变压器属于高压小电流试品,两者有一个共同的特点：所需试 验电源的功率大.采用本调频调感型谐振升压系统,并联使用对电缆 进行试验,串联使用对变压器进行试验.而且,很多地方没有规程支持 变压器的变频试验,用本装置可以通过调感的方式谐振,使得输出电 压为工频高压,从而满足规程的要求.在采用变频方式对电缆做试验 时,有的地区采用的频率范围比较窄,因此,对于一套变频谐振升压系 统来说,被试品范围就比较窄,有的厂家不得不采用增加补偿电容的 方式来满足对小电容试品的试验,采用调频调感方式,可以先调节电 抗器的电感量,然后再采用调频的方式来准确调谐,这样就可以大大 增加对被试品电容量的适应范围.
用,所以,很多发电厂只是在发电机安装时做过交流耐压试验,一般的 预试就没有进行交流耐压试验,显然不利于预防事故.采用本装置,每 件重量小于60kg,对于150kVA的试品容量,两节电抗器就可以满足要 求,总重量只有120kg,解决了现场使用的搬运问题,而且,它还可以完 成对发电机周围电缆的变频交流耐压试验,一套装置实现了多种用途. 2〕 10kV 用户变电站
作用下与电抗器谐振,通常称为调频式,还可以同时改变电抗器的感 抗和被试系统的电容量使得系统达到谐振状态,通常称为调干调容式. 调感式通常采用调节铁心电抗器的气隙的方式,可以连续平滑的调节 感抗值,操作比较方便；而调容式不但需要笨重的电容,而且电容不 能连续的调节,所以不太适合现场操作.
串联谐振做耐压试验不升压的原因及解决方法
串联谐振做耐压试验不升压的原因及解决方法概述在高压电气设备维护检修中，耐压试验是必不可少的环节。
在耐压试验中，串联谐振是一种常用的测试方式。
然而，在实际操作中，可能会显现串联谐振做耐压试验时不升压的情况，这不仅会影响设备的维护和修理进度，还会导致测试结果的不精准，甚至误判设备的绝缘情形。
本文将探讨串联谐振做耐压试验不升压的原因及解决方法。
串联谐振做耐压试验的原理串联谐振是一种高频电路，其基本原理是利用谐振电路中的电容和电感，将高压电源输出的直流电压转换成高频交流电压。
实在而言，当谐振电路中的电容和电感达到相应的数值时，其中的电荷和电流将会产生谐振，从而形成较高的电压和电流波动。
串联谐振电路构成串联谐振电路紧要由谐振电容、调谐电感、高压绕组及其绝缘材料等部分构成。
其中，调谐电感和谐振电容的数值选择与高压绕组的匹配关系特别紧要。
调谐电感的选取应当依据谐振电容和高压绕组的电感值来决议，以避开电路负载不匹配导致电路失谐；谐振电容的选取应当依据测试高压的大小来确定，以保证电路能够产生充分的高压波动。
串联谐振电路的工作原理在串联谐振电路中，当高压直流电压加在电路的某个位置上时，依据基尔霍夫电压定律，电路中的直流电流会沿着电路顺当流动。
同时也会导致电路中的电感产生自感和互感，产生谐振电流。
这时，谐振电容的容量起到一个存储电压的作用，在电流到达极值时，谐振电容的电荷贮存会驱动电路中的电感形成反向电流。
这时，电容器会失去电荷，电路就在保持谐振的电荷流动下产生高频和高压信号。
串联谐振做耐压试验不升压的原因1.所用谐振电容损坏。
在耐压试验中，谐振电容是电路中必不可少的部分，谐振电容将直流电压转换成高频电压。
假如谐振电容损坏，则会使电路无法产生谐振波动，不能产生高压。
因此，在耐压试验之前，需要检查谐振电容的情形。
2.调谐电感损坏或调谐电感与高压绕组不匹配。
在做耐压试验中，调谐电感是用来调整电路的频率和阻抗的，而高压绕组则是产生高压的元器件。
串联谐振耐压试验装置原理
串联谐振耐压试验装置原理
谐振耐压试验方法是用一定的步骤来检查某一个电器的电气安全性能。
它的基本原理
是利用一个持续不变的电流波形，在短暂安装期间对一个特定的部件进行一个快速脉冲型
的高压测量，使用谐波频率进行抗压测试，以检验该部件是否能够承受持续的高压而不损坏。
这种测试大多是以交流电压为基础，这也是为什么它叫做谐振耐压试验。
串联谐振耐压试验装置是将一台电压发生器、一台变压器和一台准一系扬声器等装置
用线路连接在一起，通过这几种装置的连接形成一个谐振耐压测试系统。
该设备的工作原
理如下：
首先，将变压器的输出端作为需要测试的仪表的供电电源，将变压器的输出连接在电
压发生器上，选择一个合适的频率，如50或60赫兹，让电压发生器输出一个交流电压信号；接着，将这个信号反馈到变压器的输入端，变压器把它转变成一个正弦波；最后，正
弦波的输出信号将被转变成一个更高的电压，并经由增益放大器连接到测试仪表的输入端。
通过对测试仪表的输入端施加这个谐振耐压电压，就可以检测该仪表的电气安全性能。
通过这种方式，使设备能够以最低的电流和最高的峰值电压，完成高压测量。
由于该
设备能够模拟实际情况下电器提供的不同类型的频率，可以模拟出电器在使用过程中快速
变化的安全性情况，这对确保和保证电器的安全检测尤为重要。
由以上可见，串联谐振耐压试验装置的基本原理是利用一定的步骤，使用变压器、电
压发生器等完成一个谐振耐压测试系统，以快速脉冲型的高压测量来检验电器的电气安全
性能，进而确保和保证电器的用电安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
串联谐振耐压试验工作原
理
The document was prepared on January 2, 2021
串联谐振耐压试验工作原理
串联谐振耐压试验装置又叫串联谐振，分为调频式和调感式。
一般是由变频电源、励磁变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。
串联谐振耐压试验装置的应用
串联谐振广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
串联谐振耐压试验装置主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
串联谐振耐压试验装置的工作原理
串联谐振变在电子设备的LC电路，也称为谐振电路，谐振电路，或调谐电路，由两个电子部件连接在一起，一个电感，由字母L表示，和一个电容器，由字母C的电路可以作为表示作为电谐振器，一个的电模拟音叉，将能量存储在振荡电路的谐振频率。
串联谐振变电路被使用，也可以用于在特定频率产生的信号，或从一个更复杂的信号拾取出来的信号在特定频率。
它们在许多电子设备中，特别是无线电设备，电路，例如用于关键元件的振荡器，过滤器，调谐器和混频器。
串联谐振变电路是一个理想化的模型，因为它假定不存在由于耗散能量的电阻。
LC电路的任何实际实施将始终包括的组件和连接导线内的小，但非零电阻造成的损失。
虽然没有实际的电路是没有损耗，但却是有益的研究这个理想的电路形式，以取得理解和物理直觉。
对于一个电路模型结合性。
如果一个充电电容器两端的电感器相连，电荷将开始流过电感器，一个磁场建立它周围和减少电容器上的电压。
最终在所有电容器的电荷将消失，其两端的电压将达到零。
然而，电流将继续下去，因为电感器抗蚀剂中的电流变化。
以保持其流动的能量被从磁场，这将开始下降萃取。
该电流开始对电容器具有相反极性的电压充电到其原始充电。
当磁场被完全消耗的电流将停止，充电将再次如前存储在电容器中，具有相反的极性。
然后循环将再次开始，与通过电感的电流在相反的方向。
串联谐振变来回流动的电容器极板之间，通过电感。
能源来回振荡电容和电感之间，直到（如果不是从外部电路通过补充电源）内部电阻，使振荡消失。
它的作用，称为数学作为谐振子，类似于钟摆来回摆动，或水来回晃动的坦克。
由于这个原因，电路也称为储能电路。
振荡频率由电容和电感值来确定。
在电子设备的典型调谐电路的振荡是非常快的，几千到每秒百万次。
