噪音计TES1350A使用说明书
TES-1350A噪音计操作维护规程
科室负责人：负责仪器综合管理。
4．技术特性
4.1使用用途
声级计把声信号转换为电信号时，模拟了人耳对声波反应速度的时间特性；对髙低频有不同灵敏度的频率特性；以及不同响度时改变频率特性的强度特性。它把所测的噪声信号变成电信号，信号经过频率计权网络和效值检波器，进入指示器进行数据指示。声级计给出的数据，就是所测噪声在一定条件下的声级值。。
1．目的
规范TES-1350A噪音计操作程序，正确使用和维护仪器，保证检测工作顺利进行、操作人员人身安全和设备安全。
2．适用范围
适用于TES-1350A噪音计的使用操作。
3．职责
操作人员：按照本规程操作仪器，对仪器进行日常维护，作使用登记。
复核人员：负责对检测操作是否规范以及测定结果是否准确进行复核。
──────────
4.2.8过载指示：“OVER”符号表示
4.2.9操作温湿度：0℃~40℃，10%RH~90%RH
4.2.10储存温湿度：—10℃~+60℃，10%RH~75%RH
5．操作程序
5.1打开电源开关并选择适当的档位Hi或Lo。
5.2要读取即时的噪音量请选择RESPONSE（响应）的F（FAST）快速，想获得当时的平均噪音量则选择S（SLOW）慢速。
6.3不能长期存放于高温高湿的地方。
6.4麦克风头请勿敲击并保持干燥。
6.5长时间不使用，请取出电池。
6.6在室外测量噪音的场合，可在麦克风头装上防风罩，避免麦克风直接被风吹到而测量到无关系的杂音。
7．支持性文件
TES-1350A噪音计使用说明书。
8．质量记录表格
仪器设备使用记录表
噪声检测仪 (TES- 1350A)操作规程
噪声检测仪操作规程
仪器
名称
噪声检测仪（TES-1350A）
主要用途噪声检测仪是用于工作现场，广场等公共场所的噪声检测和测试的仪器，用于各种环境的噪音测量
性能
指标
可测噪音量程35～130db
环境要求整操作温湿度0℃ to 40℃<80% R.H. 储存温湿度 -10℃ to 60℃<70% R.H.
操作规程测量方法：
1、打开电池仓，装上9V电池及防风海绵球。
2、拨动POWEROFF开关开机。
3、拨动的HI/LO量程开关选择适当的量程。
4、选择响应速率，F为快速响应，S为慢速响应。
5、选择A/C计权方式，A计权适用于测量环境噪音，C计权适用于测量机械工作噪音。
6、将麦克风对准噪音发出的方向，此时显示屏将出现测量到的噪音大小。
7、测量完毕将电源开关关于POWER OFF位置。
TES1350A噪音计的参数：
测量范围:
ALO(Low)-Weighting:35-100dB
AHI(High)-Weighting:65-130dB CLO(Low)-Weighting:35-100dB
CHI(High)-Weighting:65-130dB 分辨率0.1dB
频率范围31.5Hzto8KHz。
噪音仪使用说明
你的數位式噪音計提供自動或 4 種從40 到 130dB 範圍的手動等級，且精準度達到0.1dB。
此量計允許你切換快速或慢速回應及加上A 及 C 加權，並提供最大值鎖定的功能。
此量計 D 提供 AC 類比輸出。
我們保證本產品從購買日一年內，若在材質或製作上有任何瑕疵，同意允許進行修理或更換任何缺陷部份而不索取費用，但此保證不包括【電池、探測示破壞或由於意外濫用而造成產品的損傷】。
此噪音計同時以數字及bar條碼示，數字顯示部份，每160ms進行更新，圖表顯示部份，每40ms進行更新。
1. 按下【ON/OFF】鍵，啟動噪音計，開始時出現"18:8.8"全螢幕字樣，並從99.9倒數至0，這時此量計將開始量測目前的噪音量，將麥克風指向所欲量測的聲音來源時，螢幕左邊出現SPL(音壓位準)右邊出現dB字樣。
你可因應各種不同的應用及標準，選擇快速或慢速回應時間，例如 : 大部份與OSHA相關的測試都是使用慢速回應時間及A加權。
當你啟動此量計，它內定在快速回應的模式，按下【FAST/SLOW】鍵，進行快速與慢速回應的切換，小字樣的FAST或SLOW將出現在螢幕的右側以指示出目前的模式。
當你啟動此量計，它內定在A加權的模式，A加權使此量計的回應與人類的耳朵的反應方式相同，隨著頻率範圍不同，增加及減少其振幅，加權的應用包括OSHA調整測試，環境量測，工作場所的設計及法律的執行。
C加權適用於頻率範圍不同下，不會增加及減少其振幅的單純的回應量測，C加權的應用包括引擎及機械的噪音分析。
按下【WEIGHTING A/C 】鍵去切換A加權及C加權，小字樣的A或C將顯示在螢幕的右邊用來指示目前的模式。
按下【ON/OFF 】鍵去啟動噪音計。
當量測噪音時，按下【MAX HOLD 】鍵去鎖定住最大的讀值，小字樣的【MAX HOLD 】將會顯示出此時所顯示的數字將保持不變，直到偵測到更高的讀值，但注意bar 的條碼仍會繼續紀錄隨時的讀值。
台湾泰仕TES-1358噪音计产品说明
6V, 1A
电池寿命
约2小时
操作温湿度范围
0℃to 40℃, 10 to 80% RH
尺寸/重量
34.5(长)×10(宽)×6(高)公分&约950g (含电池)
附件
中文说明书、4颗碱性电池、手提箱、光盘软件、RS-232连接线、9 Pin转25 Pin转接头、防风球、调整棒、3.5 f耳机插头、AC/DC电源转换器
1/1八音度1/3八音度带通滤波器
1/1八音度分析频带之中心频率：(9个频带)
31.5Hz, 63Hz, 125Hz, 250Hz, 500Hz, 1KHz, 2KHz, 4KHz, and 8KHz.
1/3八音度分析频带之中心频率：(27个频带)
25Hz, 31.5Hz, 40Hz, 50Hz, 63Hz, 80Hz, 100Hz,
内存容量
功能/容量/储存模式
手动
自动
噪音计模式
1024笔
10000笔
1/1八音度分析模式
1024笔
6140笔
1/3八音度分析模式
1024笔
3070笔
信号输出
交流输出: 2 Vrms (满度度)
直流输出: 10mVDC / dB
串行传输接口: RS-232 , 9 pin D-sub
电源
4颗1.5V 2号碱性电池
TETES-1358B (110V)
◆实时1/1八音度和1/3八音度分析。
◆100分贝的测量线性范围。
◆大显示屏附背光功能。
◆附时钟和日期显示。
◆可记录12280笔资料。
◆RS-232 PC接口含软件。
TES-1358技术规格
适用标准
IEC 60651 Type2, IEC 60804 Type2, BS EN 6065, 1994, IEC 1260-1995
噪声检测仪使用说明
噪声检测仪使用说明一、噪声检测仪器的安装1.将仪器放置在噪声源周围，确保能够覆盖整个测量范围。
2.仪器应放置在平稳的地面上，避免发生摇晃或倾斜，并保持仪器的稳定性。
3.根据仪器说明书的要求，安装与仪器配套的传感器，保证传感器与仪器的连接稳定可靠。
二、噪声检测仪器的操作1.打开仪器电源，确认仪器正常工作。
2.设置仪器参数，包括测量范围、测量单位、时间加权等。
3.调整仪器的灵敏度，使其能够适应不同噪声水平的测量。
4.进行校准，根据仪器说明书的要求，使用校准器件对仪器进行校准，确保测量结果的准确性。
5.开始测量，并记录测量结果。
可以选择实时显示或者定时记录的方式来获取噪声数据。
6.测量完成后，关闭仪器电源，保存测量数据，并将仪器恢复为初始状态。
三、噪声检测仪器的注意事项1.避免仪器与其他电磁设备的干扰，尤其是电源频率干扰，可以选择合适的筛选频率来减少干扰。
2.使用前请仔细阅读仪器的说明书，并按照要求进行操作。
3.不要将仪器暴露在高温、潮湿、腐蚀性气体等环境中，以免损坏仪器。
4.如有需要，可以使用防护罩或者外壳来保护仪器，避免机械冲击和外界干扰。
5.定期对仪器进行维护和保养，清洁仪器的外表和传感器，确保仪器的工作正常。
四、噪声检测仪器的数据处理1.根据测量数据，可以进行噪声水平的判断和评估，比如是否超过国家标准或规定的噪声限值。
2.可以进行噪声频谱分析，确定噪声的频率成分和主要噪声源。
3.可以进行时间历程分析，观察噪声的变化规律和时域特征。
4.将测量数据导入计算机，使用专业软件进行数据分析和报告生成，提高数据处理的效率和准确性。

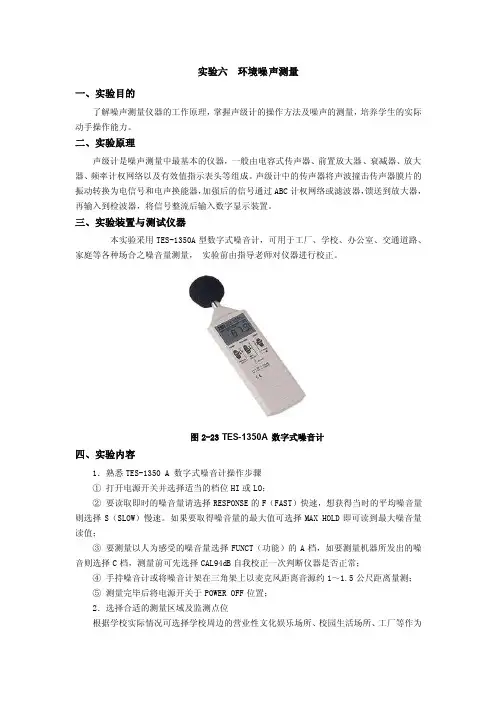

实验六环境噪声测量
实验六环境噪声测量一、实验目的了解噪声测量仪器的工作原理，掌握声级计的操作方法及噪声的测量，培养学生的实际动手操作能力。
二、实验原理声级计是噪声测量中最基本的仪器，一般由电容式传声器、前置放大器、衰减器、放大器、频率计权网络以及有效值指示表头等组成。
声级计中的传声器将声波撞击传声器膜片的振动转换为电信号和电声换能器，加强后的信号通过ABC计权网络或滤波器，馈送到放大器，再输入到检波器，将信号整流后输入数字显示装置。
三、实验装置与测试仪器本实验采用TES-1350A型数字式噪音计，可用于工厂、学校、办公室、交通道路、家庭等各种场合之噪音量测量，实验前由指导老师对仪器进行校正。
图2-23 TES-1350A 数字式噪音计四、实验内容1．熟悉TES-1350 A 数字式噪音计操作步骤①打开电源开关并选择适当的档位HI或LO；②要读取即时的噪音量请选择RESPONSE的F（FAST）快速，想获得当时的平均噪音量则选择S（SLOW）慢速。
如果要取得噪音量的最大值可选择MAX HOLD即可读到最大噪音量读值；③要测量以人为感受的噪音量选择FUNCT（功能）的A档，如要测量机器所发出的噪音则选择C档，测量前可先选择CAL94dB自我校正一次判断仪器是否正常；④手持噪音计或将噪音计架在三角架上以麦克风距离音源约1～1.5公尺距离量测；⑤测量完毕后将电源开关于POWER OFF位置；2．选择合适的测量区域及监测点位根据学校实际情况可选择学校周边的营业性文化娱乐场所、校园生活场所、工厂等作为测量区域，如卡拉OK厅、学校大门前交通路口、教学区、体育场、生活区、实习工厂等。
根据噪声排放源、周围噪声敏感建筑物的布局以及毗邻的区域类别，在噪声排放源边界布设多个测点，其中包括距噪声敏感建筑物较近以及受被测声源影响大的位置。
测点位置一般选在噪声排放源边界外1m、高度1.2m 以上、距任一反射面距离不小于1m 的位置。
当边界有围墙且周围有受影响的噪声敏感建筑物时，测点应选在边界外1m、高于围墙0.5m 以上的位置。
噪音计TES A使用说明书
TES1350A噪音计频率加权特性：A和C反应速率：快速（fast），慢速（slow）麦克风：1/2英寸极化电容式麦克风显示：4位数，解析度0.1dB，取样率：2次/秒最大读数锁定：MAX HOLD （下降率≤1dB/3分钟）校正：内含94dB1KHz正弦波校正信号过载指示：“OVER”符号表示类比信号输出：由单一立体耳机输出AC=0.65Vms（每范围档），输出阻力约600欧姆DC=10mV/dB，输出阻力约100欧姆电源：单一9V电池，006P或NEDA1604或IEC6F22电池寿命：约50小时操作温湿度：0~40℃，10%~90%RH储存温湿度：-10~60℃，10%~75%RH外形尺寸：240*68*25mm重量：约210公克（含电池）附件：电池，调整棒，海绵球一.安全须知1.请依噪音计各项规格使用使用环境条件：2000公尺高度以下，相对湿度≤90%RH，操作温度0~40℃。
2.保存及清洁要领非说明书详载的检查及维修，须有本公司合格人员处理；定期以干布擦拭，请勿使用去污剂，溶剂清洁本表。
3.电表采双重保护符合欧洲CE安全规范二.功能说明1.大液晶显示，读取容易。
2.最大读数锁定3.过范围档位指示4.内部校正系统5.A和C权衡网路选择6.快（F）和慢（S）响应时间选择7.AC和DC类比信号输出，可连接至频率分析仪或X-Y轴记录仪做数据统计分析。
三.规格适用标准：依据IEC651准确度：±2.0dB频率响应：31.5Hz~8KHz动态范围：65dB测量范围：Lo=35dB~100dB；Hi=65dB~130dB四.123 54 6971.微音器：1/2英寸极化电容式麦克风2.显示器：4位数LCD显示音准dB（分贝），过范围指示“OVER”，低电池电力“”BT符号显示3.电源和档位范围选择开关：关掉(OFF)或档位范围Lo=35dB~100dB；Hi=65dB~130dB测量选择4.反应速率和最大锁定开关：“F”：适用噪音变化小者，约每0.125秒抓取测量值1次；“S”：适用噪音变化大者，约每 1.0秒抓取测量值1次；MAXHOLD：抓取噪音最大为准值并锁住其读值，若要重设读值按（RESET）即可5.功能开关：A：A权衡网路；C：C权衡网路；CAL94dB：内部94.0dB校正6.校正调整旋钮7.AC/DC输出耳机插座：为一3.5mm，3极输出端子，两种输出信号AC，DC均由一标准3极，3.5mm之耳机插座输出，顶端AC信号，中间DC信号，外连共同地点。
噪音计使用方法和注意事项
噪音计使用方法和注意事项（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!噪音计使用方法和注意事项噪音计顾名思义是用来测量噪音及噪音控制的仪器设备，可以帮助改善工作环境，提高产品的成品率和人员工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TES1350A噪音计
频率加权特性：A和C
反应速率：快速（fast），慢速（slow）
麦克风：1/2英寸极化电容式麦克风
显示：4位数，解析度0.1dB，取样率：2次/秒
最大读数锁定：MAX HOLD （下降率≤1dB/3分钟）
校正：内含94dB1KHz正弦波校正信号
过载指示：“OVER”符号表示
类比信号输出：由单一立体耳机输出
AC=0.65Vms（每范围档），输出阻力约600欧姆
DC=10mV/dB，输出阻力约100欧姆
电源：单一9V电池，006P或NEDA1604或IEC6F22
电池寿命：约50小时
操作温湿度：0~40℃，10%~90%RH
储存温湿度：-10~60℃，10%~75%RH
外形尺寸：240*68*25mm
重量：约210公克（含电池）
附件：电池，调整棒，海绵球
一.安全须知
1.请依噪音计各项规格使用
使用环境条件：2000公尺高度以下，相对湿度≤90%RH，操作温度0~40℃。
2.保存及清洁要领
非说明书详载的检查及维修，须有本公司合格人员处理；
定期以干布擦拭，请勿使用去污剂，溶剂清洁本表。
3.
电表采双重保护
符合欧洲CE安全规范
二.功能说明
1.大液晶显示，读取容易。
2.最大读数锁定
3.过范围档位指示
4.内部校正系统
5.A和C权衡网路选择
6.快（F）和慢（S）响应时间选择
7.AC和DC类比信号输出，可连接至频率分析仪或X-Y轴记录仪做数据统
计分析。
三.规格
适用标准：依据IEC651
准确度：±2.0dB
频率响应：31.5Hz~8KHz
动态范围：65dB
测量范围：Lo=35dB~100dB；Hi=65dB~130dB
四.
1
2
3 5
4 6
9
7
1.微音器：1/2英寸极化电容式麦克风
2.显示器：4位数LCD显示音准dB（分贝），过范围指示“OVER”，低电池
电力“”BT符号显示
3.电源和档位范围选择开关：关掉(OFF)或档位范围Lo=35dB~100dB；
Hi=65dB~130dB测量选择
4.反应速率和最大锁定开关：“F”：适用噪音变化小者，约每0.125秒抓取测
量值1次；“S”：适用噪音变化大者，约每 1.0秒抓取测量值1次；
MAXHOLD：抓取噪音最大为准值并锁住其读值，若要重设读值按（RESET）即可
5.功能开关：A：A权衡网路；C：C权衡网路；CAL94dB：内部94.0dB校
正
6.校正调整旋钮
7.AC/DC输出耳机插座：为一3.5mm，3极输出端子，两种输出信号AC，
DC均由一标准3极，3.5mm之耳机插座输出，顶端AC信号，中间DC信号，外连共同地点。
AC=0.65Vms（每范围档），输出阻力约600欧姆，DC=10mV/dB，输出阻力约100欧姆
8.电池盖
9.重设键：重设最大读值锁定（MAXHOLD）
10.三脚架固定座：为1/4之螺丝座用以架设三脚架用
11.海绵球
面板显示部分
4
2
1
1.噪音量读值
2.噪音量单位分贝
3.测量超过或低于该档范围警示符号
4.最大读值锁定指示
5.低电池电力表示
五.校正方法
1.请使用音位校正器
状态设定:RANGE ：Hi
RESPONSE：F
FUNCT：A
将麦克风小心插入音位校正器1/2英寸的孔内
打开音位校正器的电源开关，使用调整棒旋位于面板的CAL旋钮，使LCD 显示读值与音位校正器指示值一致。
2.内部自我校正
状态设定：RANGE ：Hi
RESPONSE：F
FUNCT：CAL94dB
LCD将显示94.0dB
六.使用前准备事项
1.打开仪表的背面的电池盖，装上一枚9V电池。
2.当电池老化时，LCD会显示“BT”符号，表示此时电池即将不能使用，必
须更换一个新电池。
七.操作步骤
1.打开电源开关并选择适当的档位Hi或Lo
2.要读取即时的噪音量请选择RESPONSE（响应）的F（FAST）快速，想获
得当时的平均噪音量则选择S（SLOW）慢速
3.如果要测量音量的最大读值可使用MAX HOLD功能
将RESPONSE开关选在MAX HOLD 位置
按下RESET按键开始测量最大音量
4.要测量以人为感受的噪音量请选择FUNCT（功能）的A加权，如果要测
量机器所发出的噪音则选择C加权，测量前可先选择CAL94Db自我校正一次判断仪表是否正常。
5.手持噪音计或将噪音计架在三脚架上以麦克风距离音源约1~1.5公尺距离
测量。
6.测量完毕将电源开关关于POWER OFF位置。
