110KV变压器保护常识
110kV及以上变压器的非电量保护及整定原则

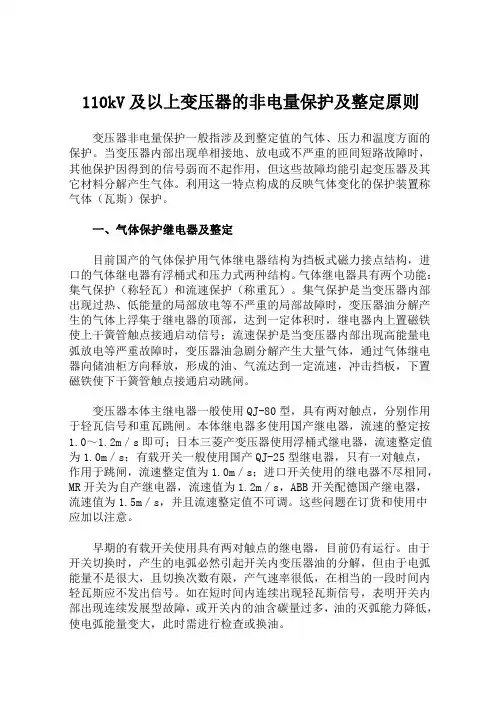

110kV及以上变压器的非电量保护及整定原则变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。
当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。
利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。
一、气体保护继电器及整定目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。
气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。
集气保护是当变压器内部出现过热、低能量的局部放电等不严重的局部故障时，变压器油分解产生的气体上浮集于继电器的顶部，达到一定体积时，继电器内上置磁铁使上干簧管触点接通启动信号；流速保护是当变压器内部出现高能量电弧放电等严重故障时，变压器油急剧分解产生大量气体，通过气体继电器向储油柜方向释放，形成的油、气流达到一定流速，冲击挡板，下置磁铁使下干簧管触点接通启动跳闸。
变压器本体主继电器一般使用QJ-80型，具有两对触点，分别作用于轻瓦信号和重瓦跳闸。
本体继电器多使用国产继电器，流速的整定按1.0～1.2m／s即可；日本三菱产变压器使用浮桶式继电器，流速整定值为1.0m／s；有载开关一般使用国产QJ-25型继电器，只有一对触点，作用于跳闸，流速整定值为1.0m／s；进口开关使用的继电器不尽相同，MR开关为自产继电器，流速值为1.2m／s，ABB开关配德国产继电器，流速值为1.5m／s，并且流速整定值不可调。
这些问题在订货和使用中应加以注意。
早期的有载开关使用具有两对触点的继电器，目前仍有运行。
由于开关切换时，产生的电弧必然引起开关内变压器油的分解，但由于电弧能量不是很大，且切换次数有限，产气速率很低，在相当的一段时间内轻瓦斯应不发出信号。
如在短时间内连续出现轻瓦斯信号，表明开关内部出现连续发展型故障，或开关内的油含碳量过多，油的灭弧能力降低，使电弧能量变大，此时需进行检查或换油。
110kV变压器保护介绍
4# 空
3# 开 入
2# 1# 跳 闸 出 口 交 流 变 换
一台WBH－813A完成一台 变压器一侧所有的电气量保护， 适用于110kV电压等级的变压 器保护。
压 电 源
面 信 开 板 出
WBH-813A装置背视图
X(1)_V031208 版
110kV变压器保护产品介绍
WBH-810A成套保护装置
7# 6# 5# 稳 保 压 护 电 源 C P U 通
4# 空
3# 开 入
2# 1# 跳 交 闸 流 出 变 口 换
面 信 开 板 出
X(1)_V031208
WBH-812A装置背视图
版
110kV变压器保护产品介绍
WBH-810A成套保护装置
交流输入：12路电流，0路电压 开入量：6路 信号量：2路
（1）铁芯 变压器的磁路。用导磁性能很好的硅钢片叠放组成的闭合磁路，变 压器的一次绕组和二次绕组都绕在铁芯上。 （2）绕组 变压器的电路。分为一次绕组和二次绕组，用铜线或铝线绕成圆筒形 的或饼式的多层线圈，绕在铁芯柱上，导线外边采用纸绝缘或沙包绝缘。 （3）油箱 变压器的外壳。除了干式变压器外，电力变压器的器身都放在油箱中， 箱内充满变压器油，其目的是提高绝缘强度、加强散热。 （4）套管 变压器的引线从油箱内穿过油箱盖时，必须经过绝缘套管，以使高 压引线和接地的油箱绝缘。
X(1)_V031208 版
110kV变压器保护产品介绍
WBH-810A成套保护装置
WBH－814A 一台WBH－814A完成一台 变压器一侧所有的非电量保护， 适用于110kV电压等级的变压 器保护。
8# 7# 6# 5# 4# 稳 保 通 压 护 电 C P 源 U 开 入 开 出 2 信 开 入 开 出 1 开 入 开 出 1 3# 2# 1# 跳 开 入 闸 开 出 插 1 件
110kV主变保护培训资料
110kV主变保护培训资料一、主变爱护配置：变压器的主爱护为差动爱护和重瓦斯爱护。
差动爱护作为变压器内部以及套管引出线相间短路的爱护以及中性点直截了当接地系统侧的单相接地短路爱护，同时对变压器内部绕组的匝间短路也能反应。
瓦斯爱护能反应变压器内部的绕组相间短路、中性点直截了当地系统侧的单相接地短路、绕组匝间短路、铁芯或其它部件过热或漏油等各种故障。
由上能够看出，差动爱护对变压器内部铁芯过热或因绕组接触不良造成的过热无法反应，且当绕组匝间短路时短路匝数专门少时，也可能反应不出。
而瓦斯爱护尽管能反应变压器油箱内部的各种故障，但关于套管引出线的故障无法反应，因此，通过瓦斯爱护与差动爱护共同组成变压器的主爱护。
其它爱护均为后备爱护，其中电量爱护包括相过流爱护、零序过流爱护、阻抗爱护、间隙过流和间隙过压爱护、过负荷爱护，非电量爱护元件包括气体继电器、压力开释阀、油压突变继电器、油位指示器、油温度操纵器、绕组温度操纵器等。
二、差动爱护原理：差动爱护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。
以两圈变为例，采集变压器两侧的电流。
正常情形，按照KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，确信有一侧的电流比较大，从而导致差流不为0，爱护动作，见图（b）。
如果是外部故障，流入变压器电流仍旧等于流出变压器电流，爱护可不能动作，见图（a）。
常见的差动有差流速断、比率差动等。
微机型主变差动爱护由二次谐波制动的比率差动爱护和差动速断爱护组成。
并针对系统频繁发生的差动爱护在差动回路TA断线或接触不良时发生误动咨询题，设计了TA断线闭锁装置。
比率差动的原理及动作特性(见下图):变压器在正常负荷状态下，电流互感器的误差专门校这时，差动爱护的差回路不平稳电流也专门小，但随着外部短路电流的增大，电流互感器就可能饱和，误差也随之增大，这时的不平稳电流也随之增大。
当电流超过爱护动作电流时，差动爱护就会误动，因此，为了防止变压器区外故障发生时差动爱护误动作，我们期望引入一种继电器，其动作特性是：它的动作电流将随着不平稳电流的增大而按比例增大，同时比不平稳电流增大的还要快，如此误动就可不能显现。
110kV继电保护(三)变压器保护
变压器复合电压闭锁过流保护
Add Your Text 变压器零序过电流保护 Add Your Text
变压器间隙零序保护
变压器后备保护
复压过流保护接线图
电压回路 断线信号 2QF
+
KM
信号
+ _
KT
跳 2QF 跳 1QF
+
+
T
KS
KCO
+
+
I
I I
U2> U2过 滤器
U KVU
TA
KVN 1QF
110kV继电保护及自动装置
变压器保护
1. 主变故障类型 2. 主变保护的配置 3. 主变瓦斯保护
4. 主变差动保护
5. 主变后备保护
3.1 主变故障类型
故 障 类 型
内部故障 外部故障 不正常工作状态
三 主变保护
3.1 主变故障类型
主 变 内部故障
相 间 短 绕 组 匝 间 短 单 相 接 地 短 路 铁 芯
3.3 瓦斯保护
变压器内部发生严重故障时,大 量气体和油流直接冲击挡板8，使下开 口杯l顺时针方向旋转，带动永久磁铁 靠近下部干簧的触点3使之闭合，发出 跳闸脉冲，表示“重瓦斯”保护动作。 当变压器出现严重漏油而使油面逐渐 降低时，首先是上开口杯露出油面， 发出报警信号，继之下开口杯露出油 面后亦能动作，发出跳闸脉冲。
3.3 瓦斯保护
上面的触点表示“轻瓦斯保护”，动作后经延时 发出报警信号。下面的触点表示“重瓦斯保护”，动 作后起动变压器保护的 总出口继电器，使断路器跳闸。
3.3 瓦斯保护 1 2
瓦斯保护 的优点 动作迅速
灵敏度高
不能反应油 箱以外的套 管及引出线 等部位上发 生的故障。
许继110kV变压器保护介绍
报警功能
在变压器异常运行时发出 报警信号，提醒运行人员 及时处理。
保护配置
差动保护
配置差动速断保护和比率差动保护，提高保护 的灵敏度和可靠性。
瓦斯保护
配置重瓦斯和轻瓦斯保护，分别用于跳闸和报 警。
零序保护
配置零序过流和零序方向过流保护，用于检测变压器绕组和引线的接地故障。
04
应用案例与效果分析
应用案例
许继110kv变压器保护装置在某市电力系统的应用
该装置在某市电力系统中成功应用，为变压器提供全面的保护功能，确保了电力系统的 稳定运行。
许继110kv变压器保护装置在某大型企业中的应用
为满足企业用电需求，该装置在某大型企业中得到应用，有效保护了变压器的安全，提 高了企业用电的可靠性。
效果分析
提高了变压器保护的可靠性
未来，许继110kv变压器保护装置的研究和发展将更加注重智能化和自 动化技术的应用，提高其自适应能力和自动化水平。
06
参考文献
参考文献
总结词：详细描述
详细描述：该说明书详细介绍了许继110kv变压器保护装置的技术规格、功能特点、使用方法以及常见 问题解决方案，是用户使用和维护该装置的重要参考。
总结词：详细安装步骤
许继110kv变压器保护装置还具有完善的自 检功能，能够实时监测装置的运行状态，及 时发现和处理故障，确保装置的可靠性和稳 定性。
该装置具有强大的通信功能，支持多种通信 协议，能够与调度中心、变电站自动化系统 等其他智能设备进行数据交换和信息共享。
性能指标
许继110kv变压器保护装置的测 量精度高，能够准确地测量变压 器的各种电气参数，如电压、电
许继110kv变压 器保护介绍
目录
110kV主变压器保护基本技术条件

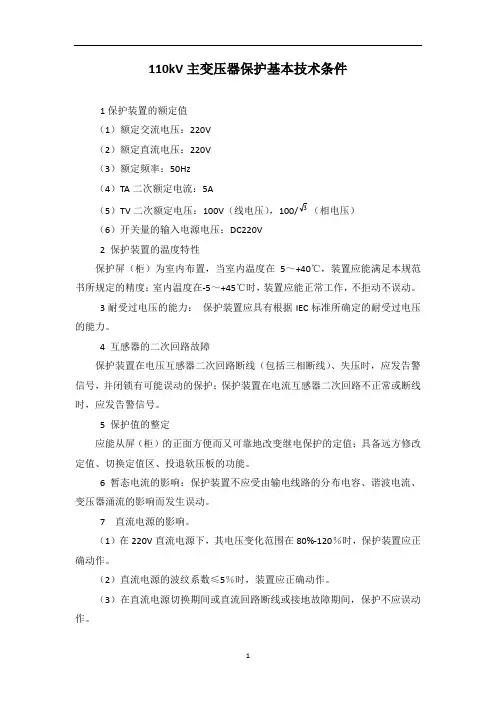

110kV主变压器保护基本技术条件1保护装置的额定值（1）额定交流电压：220V（2）额定直流电压：220V（3）额定频率：50Hz（4）TA二次额定电流：5A（5）TV二次额定电压：100V（线电压），100/3（相电压）（6）开关量的输入电源电压：DC220V2 保护装置的温度特性保护屏（柜）为室内布置，当室内温度在5～+40℃，装置应能满足本规范书所规定的精度；室内温度在-5～+45℃时，装置应能正常工作，不拒动不误动。
3耐受过电压的能力：保护装置应具有根据IEC标准所确定的耐受过电压的能力。
4 互感器的二次回路故障保护装置在电压互感器二次回路断线（包括三相断线）、失压时，应发告警信号，并闭锁有可能误动的保护；保护装置在电流互感器二次回路不正常或断线时，应发告警信号。
5 保护值的整定应能从屏（柜）的正面方便而又可靠地改变继电保护的定值；具备远方修改定值、切换定值区、投退软压板的功能。
6 暂态电流的影响：保护装置不应受由输电线路的分布电容、谐波电流、变压器涌流的影响而发生误动。
7直流电源的影响。
（1）在220V直流电源下，其电压变化范围在80%-120％时，保护装置应正确动作。
（2）直流电源的波纹系数≤5％时，装置应正确动作。
（3）在直流电源切换期间或直流回路断线或接地故障期间，保护不应误动作。
（4）各装置逻辑回路供电的直流/直流变换器和直流电源应有监视，直流电压消失时，装置不应误动，同时应有输出接点以起动告警信号。
（5）在直流电源失压的一段时间内，微机保护已记录的报告不应丢失，系统所有的在失压前已动作的信号应该保持。
（6）每个装置都应有独立的直流电源断路器，与装置安装在同一屏（柜）上。
8元件的质量应保证保护装置的元件和部件的质量；在正常运行期间，装置中任一元件（出口继电器除外）损坏时，装置不应发生误动，并发出装置异常信号。
9 设备之间的信号传送各保护装置之间、保护与通信设备之间或其它设备之间的联系应由继电器的无压接点（或光电耦合）来连接，继电器接点的绝缘强度试验为交流2000V，历时1min。
变压器有哪些保护,10KV、35KV、110KV线路都有那些保护？
变压器有哪些保护，10KV、35KV、110KV线路都有那些保护？
高压线路的继电保护主要为三段式：
对于高压侧为6～10KV的车间变电所主变压器来说，通常装设有带时限的过电流保护；如过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。
容量在800KV〃A及以上的油浸式变压器和400KV〃A及以上的车间内油浸式变压器，按规定应装设瓦斯保护（又称气体继电保护）。
容量在400KV〃A及以上的变压器，当数台并列运行或单台运行并作为其它负荷的备用电源时，应根据可能过负荷的情况装设过负荷保护。
过负荷保护及瓦斯保护在轻微故障时（通称“轻瓦斯”），动作于信号，而其它保护包括瓦斯保护在严重故障时（通称“重瓦斯”），一般均动作于跳闸。
对于高压侧为35KV及以上的工厂总降压变电所主变压器来说，也应装设过电流保护、电流速断保护和瓦斯保护；在有可能过负荷时，也需装设过负荷保护。
但是如果单台运行的变压器容量在10000KV〃A及以上和并列运行的变压器每台容量在6300KV〃A及以上时，则要求装设纵联差动保护来取代电流速断保护。
110kv变压器基本知识
110kv变压器基本知识110kV变压器基本知识变压器作为电力系统中非常重要的电力设备之一，承担着电能的传输、分配和变换的重要任务。
其中，110kV变压器是电力系统中用于将电压由高压侧调整到中压或低压侧的一种特殊变压器。
本文将一步一步回答关于110kV变压器的基本知识。
第一步：了解110kV变压器的工作原理和作用110kV变压器主要由铁心、线圈、绝缘材料和冷却系统等组成。
其工作原理是利用互感作用，将输送到高压侧的电能通过变压器转换为低压侧所需的电能。
具体来说，高压侧的线圈将电能通过互感作用传递给低压侧的线圈，从而实现电能的传输和变换。
变压器的作用是将输送电网的高电压降低到适合用于供电的中压或低压。
第二步：了解110kV变压器的分类110kV变压器可以根据用途和结构分类。
根据用途分类，可以分为进站变压器、出站变压器和站内变压器。
进站变压器主要用于电力系统的输电线路，将输送的电能经过变压器转换成适用于输电线路的高电压。
出站变压器用于供电给用户，将输送到变电站的高电压转换为供电所需的中压或低压。
站内变压器则用于变电站内部的能量分配和调整。
根据结构分类，110kV变压器可以分为油浸式变压器和干式变压器两种。
第三步：了解110kV变压器的特点和应用110kV变压器具有一些独特的特点和应用。
首先，110kV变压器具有较高的电压等级，适用于大规模输电和供电系统。
其次，110kV变压器具有较大的容量，可以满足大量电能的传输和转换需求。
此外，由于110kV 变压器一般采用油浸式结构，其具有较好的绝缘性能和耐久性，适合在恶劣的工作环境中使用。
在实际应用中，110kV变压器主要用于大型变电站、重要工矿企业和城市电网等地方，用于输电、配电和供电的关键环节。
第四步：了解110kV变压器的主要参数和技术指标110kV变压器的主要参数和技术指标包括额定电压、额定容量、额定电流、短路阻抗、绝缘电阻和温升等。
其中，额定电压是指变压器额定工作的电压等级，110kV变压器的额定电压为110kV。
