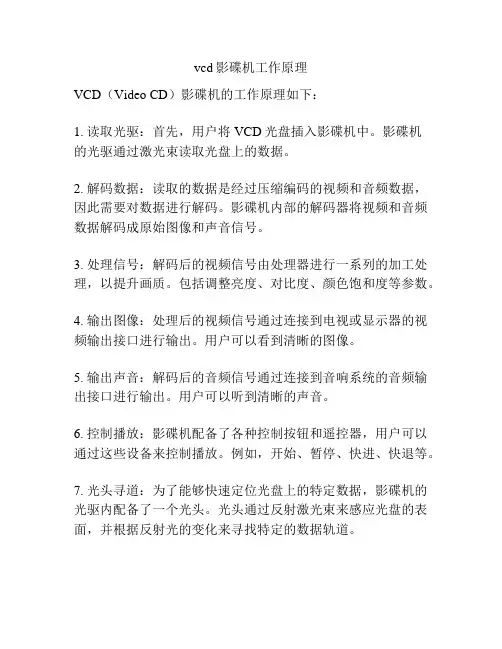

vcd影碟机工作原理
VCD（Video CD）影碟机的工作原理如下：
1. 读取光驱：首先，用户将VCD光盘插入影碟机中。
影碟机
的光驱通过激光束读取光盘上的数据。
2. 解码数据：读取的数据是经过压缩编码的视频和音频数据，因此需要对数据进行解码。
影碟机内部的解码器将视频和音频数据解码成原始图像和声音信号。
3. 处理信号：解码后的视频信号由处理器进行一系列的加工处理，以提升画质。
包括调整亮度、对比度、颜色饱和度等参数。
4. 输出图像：处理后的视频信号通过连接到电视或显示器的视频输出接口进行输出。
用户可以看到清晰的图像。
5. 输出声音：解码后的音频信号通过连接到音响系统的音频输出接口进行输出。
用户可以听到清晰的声音。
6. 控制播放：影碟机配备了各种控制按钮和遥控器，用户可以通过这些设备来控制播放。
例如，开始、暂停、快进、快退等。
7. 光头寻道：为了能够快速定位光盘上的特定数据，影碟机的光驱内配备了一个光头。
光头通过反射激光束来感应光盘的表面，并根据反射光的变化来寻找特定的数据轨道。
总结：VCD影碟机的工作原理包括光驱读取光盘、解码数据、处理和输出图像与声音、控制播放以及光头寻道等步骤。
单碟CD改VCD方法
单碟CD改VCD方法健伍KDC-1012单碟CD改VCD方法1、生产厂家:健伍2、机器型号:KDC-10123、DSP、RF芯片型号、RF取样点:AN8806SB的第24脚或接到DSP第44脚都可以;4、音频接口:把机芯到CD底板的排线第6、7、8脚开始，然后把解码板的左、右声道接到CD底板上的C37、C38电容正极或接到两电容正极输出到一个三极管的两端即可。
5、解除静音的方法(如果不用可不写):把机芯伺服到CD底板的排线13脚开路，用两二极管的负极串连一起接到CPU8016562的61脚，然后一个二极管的正极接到伺服上AMUTE上，另一个正极接到解码板2051第9脚CD/VCD上即可。
6、注意事项:最佳接地点接到CD底板D1二极管的正极最佳。
健伍KDC-1020单碟CD改VCD方法1、生产厂家:健伍2、机器型号:KDC-10203、DSP、RF芯片型号、RF取样点:AN22000A的第5脚;4、音频接口:断开跳线W40、W435、解除静音的方法(如果不用可不写):1.断开跳线W73.2.断开跳线W96，并将上端接地。
6、注意事项:音频接地是W42或大面积接地1、生产厂家:kenwood2、机器型号:dpx-30303、DSP、RF芯片型号、RF取样点:rf:22000a,5pin;4、音频接口:c831a,c831b5、解除静音的方法(如果不用可不写):ich276、注意事项:健伍KDC-C715/KDC-C517FM改VCD方法1、生产厂家:健伍2、机器型号:KDC-C715/KDC-C517FM3、DSP、RF芯片型号、RF取样点:uPD63711GC的第80脚;4、音频接口:接在CD主板LCH.RCH点上。
同时断开所串联的两个580欧的电阻5、解除静音的方法(如果不用可不写):去除静音三极管6、注意事项:KENWOOD健伍KDC-20101018单碟1、生产厂家:KENWOOD健伍2、机器型号:KDC-20101018单碟3、DSP、RF芯片型号、RF取样点:?4、音频接口:5、解除静音的方法(如果不用可不写):在机子的主板,不是(机芯板)找到D40的二极管，将其去除即可6、注意事项:健伍KDC30061、生产厂家:健伍2、机器型号:KDC30063、DSP、RF芯片型号、RF取样点:MN66271(44脚)4、音频接口:5、解除静音的方法(如果不用可不写):在机芯板上找到MUTEL/MUTER两个焊点。
1.5 VCD影碟机的基本工作原理
3. 数字信号处理器（DSP） 数字信号处理器是用放大后的RF信号（即EFM信号，包含代表数据帧的 所有信息，如图像、声音及控制信息等）控制VCO压控振荡器的频率，再 生出位时钟（BCK或BCLK）信号，识别并选出位于每一信息帧最前面的同 步信号（同步字），以保证准确分割编码。将14bit数据通过EFM解调器采 用程序逻辑矩阵进行解调处理，恢复为8bit二进制数据并进行CIRC纠错、 补偿、去交织等运算，以保证传送的信息与记录的同步;将帧编码切换， 分离出各种子码信号、左右声道时钟信号（LRCK）及图像、声音的数据 （DATA）单元组合信号，将数字视频信号转换成模拟视频信号并进行制 式编码。 4. MPEG1解码电路 经数据处理器（DSP）分离处理后的BCLK（位时钟）、LRCK（左右声道 音频时钟）、DATA（图像、声音信息及控制数据）信号被送到MPEG1解 码器，在微处理器的控制下，根据ROM中的数据进行格式变换，即将CDDA格式变成CD-ROM、XA格式，再送到DRAM中以信号区为单位存储。在 读取时，以信号区为单位依次读出，并将串行数据变换成8bit的并行数据。 此串行数据经MPEG1视频/音频解码器中的门控阵列电路进行视频/音频数 据分离和控制。 DRAM动态随机存储器用来存放解码过程中的当前处理数据、准备处理 数据、处理中间数据及处理后按帧顺序排列的完整数据等。 ROM只读存储器用来存放解压缩芯片的指令、工作码及设定的DSP与解压 芯片的数据接口格式。对于不同型号的DSP芯片，其输出信号的格式也不 相同（如数据信息所对应的时钟周期数、数据存放顺序及LRCK极性等）， 故解压处理时，该时钟针对不同的输入信号格式进行相应的变换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CD改VCD机的基本原理与方法由于VCD与CD在数据格式和工作方式上完全相同，所以原则上CD可以依靠加装解压缩板而改制为VCD机。
但是，VCD是在CD机产品大量上市以后才开发出来的，以往为播放CD碟片而设计生产的机种，其电路结构并不全部适合于改制VCD机。
所以有相当部分很难改装。
CD播放机在播放CD外的12cm光盘时（如计算机用CD ROM 只读光盘存储器和VCD）为避免过大的噪声脉冲损坏音频放大和扬声器系统，机芯DSP一般具有MUTE（静音）功能，只要不是CD音乐碟片，则自动将数据输出口关闭。
检查“静音”功能的简便方法，是将VCD光盘放置在欲放的CD机的托盘中，凋小音量，按下PLAY键，当CD机显示屏上出现曲目番号和分秒计时显示，而且秒计数不断增加时，则说明此VCD盘片已被CD机识读。
此时逐渐开大音量旋钮，若能从扬声器中听到“嘎嘎、吱吱”的脉冲噪声，则该CD机末静音，它已将VCD的图象和伴音的压缩数据信号当作音乐信号输出了，听到的即是数据脉冲的噪声。
这说明该CD机具有改为VCD机的基本条件。
DSP芯片的静音功能，根据芯片内部的设不同而存在两种方式：一种是依靠硬件形式，称为逻辑静噪，当读出的数据格式不是CD—DA时，DSP即将某一控制关闭，使数据输出中止。
这种静噪方式往往在DSP引出端子上有相应的模式控制端子位，将此端子置高电平，则可能取消静音功能，那么就可以改制。
只要仔细地阅读DSP芯片说明资料，弄清各端子的功能，就能弄清相应端子的使用方法。
另一种静音方式不是依靠硬件，而是依靠软件，称为程序静噪（俗称“软静噪”）。
它是通过CD机芯中的CPU写入某一段测试程序，当光盘数据式不是CD—DA时，即由CPU发出一段指令，使DSP关闭解码操作，没有数据输出。
对于这类程序静噪的机种，一般采用外加DSP小卡（如先创V9卡、科达CM卡），当然也可通过重写CPU的程序的办法改动。
在一些CD机用的DSP芯片中，当工作于CD—DA工作式时，为了改善音质，减少信号的失落与失真，常对数字信号（音乐）进行数字滤波，滤波器工作于多倍超取样状态，其目的是为了补偿孔径效应，减少信号失落。
但是这对VCD片记录的超过兆赫级的CD ROM数据，会把数据搞得面目全非，就像一个窄带滤波器对一个频带宽度大很多的信号进行滤波一样，必然破坏原信号的频谱，引入更多的附加失真。
因此为了不影响CD—DA以外的光盘信号的传输和处理，DSP 在不处理CD—DA数据时，应工作在CD ROM工作状态，其实质就是让DSP中超取样的数字滤波器电路关闭。
只要按照说明书要求，使芯片模式控制端置于GD ROM MODE即可达此目的。
有的CD机其DSP内部已包含数模转换器（DAC），输出的是已经过数模转换的模拟音频信号，而在DSP与DAC之间没有DATA等信号引出端子。
当然这种CD机也不可能直接改装为VCD机，也需外加DSP小卡。
以上所指出的三方面问题，（1）DSP对非CD音乐光盘是否静音？（2）DSP中是否附有数字滤波器？该滤波器能否关闭？（3）DSP是否有DATA、LRCK、BCK引出端子？在改制CD机为VCD 前必须弄清，以便考虑是否需配DSP小卡。
改机的具体步骤和方法，《电子报》近两年以来已介绍很多，此处不再赘述。
当能够播放VCD光盘，在电视在上观察到活动图像和听到伴音时，说明改制基本成功，但此时还会出现一些不稳定现象。
例如：在碟片外沿不能达到最佳状态、秒计数变化不够均匀或出现瞬间丢失、放音出现颤动和不稳，则需要对CD机的聚焦灵敏度、跟踪灵敏度，甚至激光功率行等进行精细调校。
调校的方法是选定最后一首曲目反复播放，将聚焦灵敏度电位器（在CD机主板上）先往一个方调动15度左右，看秒计数变化情况是改善还是变差。
若情况有改善则继续往此方向增大调整角，直至找到变差点后反回到初始位置，再往相反方向调动,再直到变差点，然后将电位器设定于两个变差点的中点。
若开始调整则变差，即向相反方向找寻另一个变差点。
耐心地按照上述方法逐一地对“聚焦增益”、“跟踪灵敏度”等进行校准。
最后对“激光功率”进行同样微调，但调整的范围每次可以小些。
反复进行上述调整，可使电路达到最佳配合。
现各厂生产的DSP小片采用的均是目前最新的DSP芯片如松下MN6626，飞利浦SAA7345，除能解除原CD机软静噪功能外，还具备4倍纠错功能，可以提高纠错能力。
目前，市面上流行用于改机的解压卡的解压芯片以CL484为主，另外用CL680和TI等解压芯片作成的也已上市。
解码芯片解压工作过程[1]音视频解压过程从DSP送来的按帧格式串行输入的EFM数据流首先进入CD ROM解码器，转换成并行（8位）输出，并送到SRAM中暂存。
暂存器的输入节奏为EFM帧频（4.328MHz÷558=7.35 kHz），每帧24个字节192位，当积累到98帧后，为一个扇区共2352字节。
此时MPEG—1解码板的解压芯片中的CPU产生一个中断信号，并将此扇区数据的头几个数据标头码读出，以判定该扇区上的资料是图像还是声音，并根椐扇区头的信号即标头所指示的资料性质，分别存于4MbitDRAM缓冲器的伴音区域图像数据存储区域进行暂行，这就是对数据捆包的识别。
继而在CPU控制下，对存入缓冲区的资料进行图像或声音的解压缩运算处理。
图像信号：先将此扇区为单位的图像数据从缓存器取出，根据标志的判定该帧图像的性质。
由于MPEG - 1图像压缩技术是将图像根据内容的不同进行分类传送，对于主要传送的帧称为内码画面即Ι画面，这种画面用较多的码位来传送，每幅图像达19000字节，它代表了图像的主体和背景的主要内容；对于较次要的图像，例如主要背景之上的可移动主体，用稍少一些的数据来传送，称为预测码画面即P画面，P画面每幅10000字节；对于运动过程中的画面，只需要传送与Ι画面和P画面不同的主体移动的位移矢量，这种画面称为双向预测码画面即B画面，它以平均每幅2875字节传送，只代表主体移动的方向和速度。
CPU根据图像Ι、P、B 种类，先对Ι图像进行解码，即进行编码的逆运算，把编码过程中由于离散余弦变换（DCT）去掉的成份恢复，成为一幅较完整的图像存储备用。
利用B 图像传送的运动矢量和Ι、P图像主体和背景的数据内容，进行双向预测插补运算，得出在Ι画面与P画面之间的2～3幅不同的B画面，存储在4Mbit的缓冲存储器中。
由于插补时，各幅B画面中所含的Ι画面成分与P画面成分的比例不同，Ι的成分由多渐少，而P的成分由少逐渐增多，困而得出的各个B画面，即形成由Ι到P逐步接近的一串连续画面，基本上与录制时的连续图像相近，这样就达到压缩图像的恢复（解压缩）。
经解压缩后的各幅图像，分别播放顺序（不同于原来传送的顺序）存储于缓冲区中，在解压芯片的CPU的控制下以电视标准的帧频再按播放顺序逐幅读出，送到三路DAC中，进行数模转换而得到代表彩色图像的R、G、B三基色视频信号，再经制式编码器编为PAL制或NTSC制的彩色全电视信号，即可从Video口输出。
解码时所需要的各类时序脉冲，如帧、行同步脉冲，消隐脉冲等均由CPU控制相应的辅助电路产生。
DSP输出的音频信号也经过同样的过程，即分类存储、解压缩，按序从缓存器中读出，D/A 转换，分声道输出，成为立体声伴音本田2.4原车本主题包含图片附件1：MAIN GND主机电源地2：N.C.空脚3：FL SP-前左声道负4：FR SP-前右声道负5：RL SP-后左声道负6：RR SP-后右声道负7：N.C.空脚8：NAVI R+导航10：NAVI GND导航地11：+B电源+12V12：ILLUMI背景灯电源13：FL SP+前左声道正14：FR SP+前右声道正15：RL SP+后左声道正16：RR SP+后右声道正17：NAVI SHIELD导航遮蔽18：REMOTE CONTROL外部设备遥控开机信号19：ACC启动打火线20：TUNER +B调谐器电源松下２０２w单碟CD可拖碟盒改VCD芯片是NEC63711查资料RF点是75 ，74脚音频点有RCH. LCH ，音频点为J225和J236！超音单碟CD改VCD方法今天有台超音CY-9030单碟CD来改了VCD，RF取样点在HZB40T的73脚，音频接口为J86和J87两跳线，将其剪断，串入音频即可，该机没有静噪！菲亚特原机CD改vCD1>拆卸CD机上下壳,找到电源控制输出的12V(在插座附近),再找DSP在电路板中间(LC78662集成电路)的8脚(或11脚)EFM或RF点,再找到音频接点A.B,C.D各有2个贴片电阻2.2K欧母(在DSP的上方,须用万用表测量,然后焊掉).2>用解码器上的连接线对应和CD板连接,L/R开关可用CD机面板上的按键控制(须断开原线路板).原车音响锁死的解码方法打开音响，插入点火琐匙，启动发动机，就会自动解码。
、。
