自愈式并联电容器说明书

高压并联电容器装置说明书

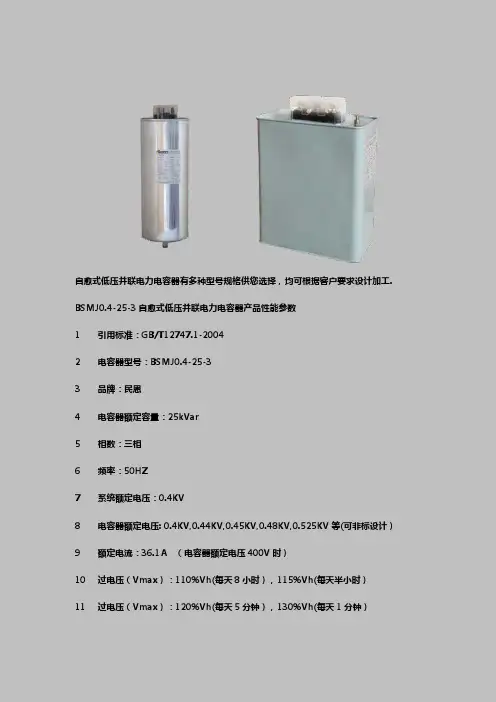

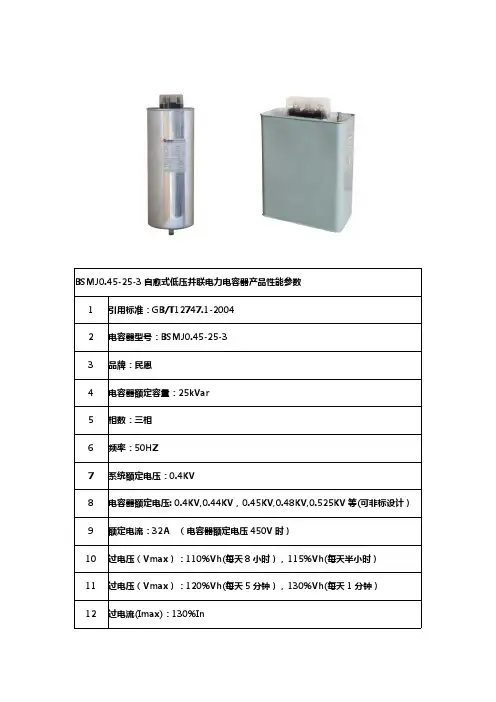

高压并联电容器装置说明书一．概述 1.1产品适用范围与用途 TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。 1.2型号、规格及外形尺寸 1.2.1型号说明装置的保护方式通常与电容器组的接线方式有关系，一般的有

AK、AC、AQ和BC、BL之分。 1.2.2执行标准 GB 50227 标称电压1kV以上交流电力系统用并联电容器 GB 10229 电抗器 GB 311.1 高压输变电设备的绝缘配合 GB 50060 3～110kV高压配电装置设计规范 JB/T 5346 串联电抗器 JB/T 7111 高压并联电容器装置 DL/T 840 高压并联电容器使用技术条件其它现行国家标准。 DL/T 604 高压并联电容器装置订货技术条件 1.2.3产品规格与外形尺寸常用的产品规格与柜体外形尺寸如表1~5所示。装置的外形和基础的示意图分如图1、图2所示。产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。以单台电容额定电压11/3kV 表格 1 卧式-阻尼电抗后置单位：mm

序号型号规格额定容量L1 L2 H 额定电流（A） 1 TBB10-600/100A K 600 1200 2800 2600 94.5 2 TBB10-900/100A K 900 1200 3100 2600 141.7 3 TBB10-1000/334A K 1000 1200 2100 2600 157.5 4 TBB10-2000/334A K 2000 1200 2800 2600 315 5 TBB10-2400/200A K 2400 1200 3400 2600 378 6 TBB10-3000/334A K 3000 1200 3000 2600 472.4 7 TBB10-3600/200A K 3600 1200 4000 2600 566.9 8 TBB10-4008/334A K 4008 1200 3400 2600 631.2 9 TBB10-4200/200A K 4200 1200 4400 2600 661.4 10 TBB10-4800/200A4800 1200 4600 2600 755.9

拉力试验机操作规程

拉力试验机操作规程 Last revision date: 13 December 2020.

拉力试验机操作规程 1 试验准备实验室据【试验委托单】抽取规定比例的产品作为试验样本。认真检查拉力试验机完好状态，确认设备正常。据试样结构、形状、尺寸设计、制作试验夹具。 2 试验操作步骤打开总电源开关。打开微机。打开“拉伸、压缩、弯曲”软件，进入试验状态。安装夹具及试样：把下夹具配装入下接头，以插销相连；把上夹具配转入连接轴的中心孔以插销相连。检查夹具及试样安装正确无误后，操作微机：用鼠标点击“清零”按钮，将数据清零。点击“运行”按钮，试验开始。当试验达到最高峰值时，试验会自动停止。注意：试验力不能超过100KN）右边窗口出现峰值即试验数据结果，左边窗口出现数据曲线图。 3 试验报告试验完成后，在微机中进行数据处理：用鼠标点击“处理”按钮，在打开的窗口点击“输入”，并填写数据项目，填写完整后，点击“确认退出”。计算：点击“确定”进行计算；点击“退出”。输出报告：点击“确定”输出报告、“打印报告”，微机自动输出。数据存档：用鼠标点击“写文件”进行存档。如需查看原有数据：用鼠标点击“读文件”，在文件路径下打开数据文件。

1. 严禁超负荷,超速度规定使用机器 2. 严禁硬物碰撞升降丝杠,并要按时涂上润滑油 3.上抬下拨夹具时动作要平稳及避免碰撞,要经常检查夹具螺丝的松紧情况 4. 拉力机更换测试夹具时,要注意配合,以防止砸伤 5. 打开夹具夹取试样时,注意试样的夹取距离,不能过多及过少 6. 机械式更换三角带时要非常注意手的位置,防止夹伤手指,传动部位要盖好防护罩 7. 电子拉力试验机和微机连机时必须按程序要求操作,严禁违章操作导致程序紊乱 8. 需打印的参数在打印前,要检查打印机,是否有纸 9. 电子无极调速式调整升降速度时,不能过快操作 10 50KN强力机在使用前,要注意检查夹具吊紧螺丝的紧固情况 11.使用完后按程序要求关闭机器,严禁直接切断电源 12.严格执行年检制度,定时由国家计量鉴定机构进行参数鉴定认证电子拉力试验机操作规程及保养条例拉力试验机用于测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量、延伸率、可做剥离、撕裂、抗弯、抗折、压缩等试验，适合金属、塑胶、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。电子拉力试验机操作及保养相关注意事项，及操作规程讲解： 1、将总开关接通电源,打开试验机电源开关,检查机器各部位运转是否正常,作好试验准备。 2、在试验前应对所做试验的最大荷载有所估计,悬挂相适应的摆砣。并调整缓冲阀手柄,对准标线。 3、在描绘器的转筒上,卷好记录纸(此项只是需要时才进行)。 4、开动油泵电动机,开启送油阀,关闭回油阀,使油箱内的油进入工作油缸,试台升起,然后,打开回油阀,排除油缸内的空气。再关闭回油阀,重新开启送油阀使试台上升5—10mm,然后关闭油阀。如果试台以在升起位置时,则不必先开动油泵送油,仅将回油阀关好即可。 5、将试样一端夹于上钳口,开动油泵调整指针对准零点,再开动下钳口电动机调正下钳口,夹住试件下端。必须注意使试样铅垂,并在中间位置。 6、将推杆上的描绘笔放下,进入描绘准备状态(需要描绘时才进行)。 7、按试验要求的加荷速度,通过旋扭,调整加荷速度指示盘的旋转速度,缓慢的开启送油阀,并使加荷指针的旋转速度与指示盘的旋转速度一致进行加荷。加荷速度：屈服前-应力增加速度10MPa/s 屈服后-试验机活动夹头在负荷下的移动速度为不大于min。

超滤操作手册

一、超滤系统简介超滤（UF）超滤是一种膜分离技术，其膜为多孔不对称结构。过滤过程是一抹两侧压差为驱动力，以机械筛分原理为基础的一种溶液分离过程，使用压力通常为0.03～0.6MPa，筛分孔径从0.005～0.1μm，截流分子量为1000～500000道尔顿左右。诺芮特超滤膜我公司选用的是荷兰诺瑞芮特的外置错流管式超滤膜，型号：38CRH-XLT F5385。生化池的渗滤液通过外置管式超滤膜实现泥水分离，直接得到高质量的超滤产水，浓水回流至生化池。该管式膜以其优异的强度、PVDF裁量的耐污染性和运行维护简便性得到认可，设计通量高达70~100L/(m2?h)，过滤精度可达30nm，8mm的大通道可以将污泥有效截留并且不会造成膜管堵塞。膜的高效截留作用使得生化池内的污泥浓度可高达25g/L，微生物菌群活性及微生物降解效率大大提高，因此废水中的绝大多数难降解有机物得以有效去除，特别适合于垃圾渗滤液等高浓度污水的深度处理。外置式管式膜生物反应器（简称TMBR）是一种主要针对垃圾渗滤液等高浓度浓水处理的MBR工艺，主要由生化系统和外置式管式超滤膜系统组成。在外置式膜生物反应器中生物反应器与膜单元相对独立，通过混合液循环泵使得处理水通过膜组件后外排，其中的生物反应器与膜分离装置之间的相互干扰较小。目前垃圾渗沥液处理中采用的外置式膜生化反应器，超滤膜一般均选用错流式管式超滤膜。即循环泵为混合液（污泥）提供一定的流速（3.5-5m/s），使混合液在管式膜中形成紊流状态，避免污泥在膜表面沉积。错流过滤与传统全流过滤不同，传统过滤是将溶液垂直通过过滤介质来除去其中的悬浮固体，所有的液体在通过滤媒后由同一出口流出。此类过滤装置包括袋式过滤器，砂滤等，粗过滤法只能

高压并联电容使用说明

产品名称：高电压并联电容器出品单位：西安华超电力电容器有限公司 1 产品用途本产品适用于频率50Hz电力系统，提高功率因数用的并联电容器。主要用于改善交流电力系统的功率因数，降低线路损耗，提高网路末端电压质量，增大变压器的有功输出。 2 特点 2.1该产品以粗化聚丙烯薄膜及苄基甲苯做介质，电子、电力电容器专用铝箔为电极，采用无感卷制方式，为扁形元件，元件内部场强分布均匀,容量无衰减、比特性小、寿命长以及优良的电气性能等特点。 2.2采用高真空干燥浸渍技术除去电容器中全部残余水分和空气，填注苄基甲苯浸渍剂（法国C101）。具有不易导磁、过流大、损耗小等特点，有良好的耐低温特性。 2.3采用不锈钢外壳封装。两侧带有固定架，陶瓷绝缘子。以及科学合理的引出方式。 3 产品型号及含义

4 技术参数 4.1主要参数 4.1.1额定频率：50Hz 4.1.2端子间试验电压：交流试验电压2.15Un或直流试验电压4.3Un。 4.1.3损耗角正切值：小于0.0009。 4.1.4相数：单相。 4.1.5绝缘水平：电容器的高压端子与地之间应能承受表1规定的耐受电压。工频耐受电压施加的时间为1min。表1 绝缘水平(kV) 4.1.6放电电阻：电容器内部装有内放电电阻，从电网断开后，端子上的电压在10分钟内可降至75V以下。 4.1.7电容偏差：±5% 4.1.8电容器组三相最大电容量与最小电容量之比不大于1.01。 4.1.9执行标准：GB/11024－2001《标称电压1kV以上交流电力系统用并联电容器》 4.2过负载 4.2.1电容器可在表2的电压水平下运行。表2

拉力试验机使用方法和基本规程

一、拉力试验机使用基本步骤 1、使用前认真阅读产品说明书，了解设备的量程范围、结构； 2、通电，确认机器是否正常供电和显示； 3、根据要求准备要测试材料和样品，并且用配备的夹具把样品夹好； 4、根据测试要求、设定测试方法，（例如：拉伸还是压缩）、设定测试速度（例如：50mm/min）设定测试单位（例如力单位：N、gf、Lbf、Kgf、KN ，变形单位：mm、cm、inch、等等）提醒每个厂家的操作系统是不一样的： 5、开始测试，观察测试过程样品的变化； 6、测试完成，输出测试报告，判断是否合格； 7、测试结束，关闭机器电源，清理卫生； 8、常规保养；二、故障排除与维修机械系统一般性故障

三、拉力试验机应用拉力试验机又名拉力测试机、万能材料试验机。拉力试验机是对各种材料进行静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的试验设备，适用于各种材料物理力学测试。是物性试验、教学研究、质量控制等不可缺少的检测设备，主要应用于：金属材料，橡塑胶材料，复合型材料，纺织材料，薄膜材料，胶粘制品，电线电缆，绳索，焊接，弹簧，安全带，成品，半成品等领域。依照国家标准GB2792-2014之规定设计制造，另符合ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7等多项国内国际测试标准。拉力试验机厂家哪家好我们建议根据测试要求和费用预算综合可虑 1、如果有足够费用预算可以选择例如：英国英特斯朗，美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。 2、如果预算一般可以选择国内做的较好的品牌例如: 恒邦仪器等品牌。四、恒邦仪器厂家拉力试验机选型指南

并联电容器补偿装置基础知识

并联电容器补偿装置基本知识无功补偿容量计算的基本公式： Q = P （tg φ1——tg φ2） =P( 1cos 1 1cos 12 2 12---?? ) tg φ1、tg φ2——补偿前、后的计算功率因数角的正切值 P ——有功负荷 Q ——需要补偿的无功容量并联电容器组的组成 1．组架式并联电容器组：并联电容器、隔离开关（接地开关或隔离带接地）、放电线圈、串联电抗器、氧化锌避雷器、并联电容器专用熔断器、组架等。 2．集合式并联电容器组（无容量抽头）：并联电容器、隔离开关（接地开关或隔离带接地）、放电线圈、串联电抗器、氧化锌避雷器、组架等。并联电容器支路串接串联电抗器的原因：变电所中只装一组电容器时，一般合闸涌流不大，当母线短路容量不大于80倍电容器组容量时，涌流将不会超过10倍电容器组额定电流。可以不装限制涌流的串联电抗器。由于现在系统中母线的短路容量普遍较大，且变电所同时装设两组以上的并联电容器组的情况较多，并联电容器组投入运行时，所受到的合闸涌流值较大，因而，并联电容器组需串接串联电抗器。串联电抗器的另一个主要作用是当系统中含有高次谐波时，装设并联电容器装置后，电容器回路的容性阻抗会将原有高次谐波含量放大，使其超过允许值，这时应在电容器回路中串接串联电抗器，以改变电容器回路的阻抗参数，限制谐波的过分放大。串联电抗器电抗率的选择对于纯粹用于限制涌流的目的，串联电抗器的电抗率可选择为（0.1~1）%即可。对于用于限制高次谐波放大的串联电抗器。其感抗值的选择应使在可能产生的任何谐波下，均使电容器回路的总电抗为感性而不是容性，从而消除了谐振的可能。电抗器的感抗值按下列计算： X L =K X C n 2 式中 X L ——串联电抗器的感抗，Ω; X C ——补偿电容器的工频容抗, Ω;

并联电容器使用说明书

AAM型滤波电容器使用说明书杭州银湖电气有限公司

本说明书适用于频率50赫兹交流电力系统提高功率因数用的并联电容器（以下简称电容器） 1、产品型号命名及表示意义户外式（户内式不用字母表示）相数（1表示单相，3表示三相）（千乏，kvar）（千伏，kV）［F表示二芳基乙烷，A表示苄基甲苯］例如：AFM11/√3—100—1W。表示：滤波电容器，二芳基乙烷浸渍全膜介质，额定电压为11/√3千伏，额定容量为100千乏，单相，户外式。 2、结构电容器由箱壳和芯子组成，箱壳用薄钢板密封焊接制成。箱壳盖上焊有出线瓷套，箱壁两侧焊有供安装用的吊攀，一侧吊攀上装有接地螺栓。电容器芯子由若干个元件和绝缘件迭压组成。元件用电容器膜作为介质，铝箔作极板卷制组成。为适应各种电压，在芯子中元件接成并联或串联，根据用户需要可在电容器内部装有放电电阻。千伏及以上的电容器每台可配备单独的外装熔断器。 3、技术数据所有系列电容器装置于普通气候条件，在环境温度-50℃～+55℃，海拔高度不超过1000 米的地区使用。电容器的实测电容与额定值的偏差不超过标准值的+10%～-5%。

电容器在工频交流的额定电压下，温度为20℃时的损耗角正切（tgδ）值应符合表1。凡内部装有放电电阻的电容器损耗角正切值允许增大。电容器及电容器元件的工频稳态过电压和相应的运行时间应符合表2。为了延长电容器的使用寿命，电容器应经常维持在不超过额定电压下运行。持续1/2周波的过渡过电压。电容器应能承受第一个峰值电压不超过2√2U n 电容器允许在由于电压升高及高次谐波引起的不超过的稳态过电流下长期运行。对于电容量有最大正偏差的电容器，这种过电流允许达到。为了延长电容器的使用寿命，电容器应维持在额定电流下运行。电容器应能承受100倍电容器额定电流的涌流冲击，每年这样的涌流冲击不超过1000次，其中若干次是在电容器内部温度低于0℃与下限温度之间发生的。内部并有放电电阻的电容器，从电网断开后，端子上的电压在10分钟内应降到75伏以下。 4、运输、搬运及保存为了免于损坏，在搬运至较远的地方时，电容器必须装在密封的塑料袋内，然后再装入包装木箱。电容器之间，电容器与木箱内壁之间应填以软状物，谨防电容器受潮及互相碰撞。在运输时，电容器应直立（套管向上），严禁拿电容器套管进行搬运。 4.3户内式电容器应该保存在能防雨雪及无腐蚀性及气体的房屋内，应使周围空气温度在第3.１条规定的范围内，应避免灰尘直接落在电容器上，并应严防任何热源的影响。 4.4在保存期间，电容器应直立放置，套管向上，不允许不加支撑将一台电容器迭置于另一台电容器上。 5、验收用户收到电容器时，应该先检查外观即检查箱壳，瓷套，出线导杆，接地螺栓和铭牌的正确性以及是否漏油。验收时，如果检查电容器的电容，应用测量相对误差不大于3%的仪器进行。三相电容器应按表3所示方法进行确定。 6、安装

拉力试验机基本操作流程(新编版)

拉力试验机基本操作流程(新编版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0305

拉力试验机基本操作流程(新编版) 拉力试验机或万能材料试验机，拉力试验机的拉伸实验：拉伸试验(应力-应变试验)一般是将材料试样两端分别夹在两个间隔一定距离的夹具上，两夹具以一定的速度分离并拉伸试样，测定试样上的应力变化，直到试样破坏为止。 1.使用人员在使用拉力试验机时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、留意事项，严格遵照仪器使用说明书的规定步骤进行操纵。 2.初次使用拉力试验机职员，必须在熟练职员指导下进行操纵，熟练把握后方可进行独立操纵。 3.实验时使用的拉力试验机及其他器材，要摆放整洁，便于操纵，观察及记录等。

4.拉力试验机通电前，确保供电电压符合拉力试验机规定输进电压值，配有三线电源插头的拉力试验机，必须插进带有保护接地供电插座中，保证安全。 5.使用拉力试验机时，其输进信号或外接负载应限制在规定范围之内，禁止超载运行。 6.拉力试验机使用前必须进行空载运转确保无故障后方可加载使用。用前润滑，用后擦试干净，留意日常维护、保养。昆山海达仪器： 7.拉力试验机不可随意拆改或解体使用。 8.经常进行拉力试验机的保养与维护，并存放在干燥透风之处，待用时间过长拉力试验机，应定期通电开机，防止潮霉损坏拉力机其零部件。 9.拉力试验机一定要注意调好行程限制开关，可以起到保护传感器碰撞。 XXX图文设计本文档文字均可以自由修改

前置过滤器使用说明书

前置过滤器使用说明书1简介 1.1 简要说明设计标准 2简要描述 2.1 安装 2.2 使用 3安全说明 3.1简要说明 3.2电器元件 3.3发动机 3.4压力 3.5阀门 4 运输和保存 4.1 简要说明 5 安装和调试 5.1 简要说明 5.2 组成部分 5.2.1主要结构 5.2.2滤芯 5.2.3管道系统 5.2.4可动部件 5.2.5电器元件 5.3 检查 5.3.1松动的部分 5.3.2一般的方法 6操作指导 6.1 简要说明 6.2 过程描述 6.3 过程控制 6.4 短时间停机 6.5 长时间停机 6.6 检修 6.6.1具体故障 7维护和清洗 7.1 简要说明 7.1.1开启和关闭过滤器 7.1.2滤元 7.2 耐磨件 7.2.1盖子垫片 7.2.2盖子开启装置 7.3清洗 7.3.1简要说明 7.3.2过滤器箱体 7.3.3滤元 8拆除和废弃

8.1简要说明简介 1.1 简要说明本手册描述的是AMAFILTER凝结水过滤器的安装、使用和维护。本装置是按照最低温度4℃以上，在室内使用，不受外界环境影响的标准设计、制造的。本装置符合CE标准。 1.2 设计标准本装置是为了进行液体过滤而设计的。设计温度：60℃ 设计压力：40bar 本装置产生的音量不会超过70分贝。简要描述 2.1 安装过滤器是成套供货，内部元件分开包装的。安装内部元件以前，应按照正确的流向将过滤器安装于管道系统中。建议在过滤器的进出口安装压力表，这样可以通过过滤器的压降来确定运行的频率。 2.2 使用将过滤器箱体内注满凝结水。用泵将凝结水压入滤芯，滤出液通过滤液出口离开过滤器。固体颗粒留在滤芯内或被滤料截留，这取决于使用的滤芯结构。当滤芯两端的最大压差达到2.5bar，滤芯就失效了，需要进行更换。经常的反洗可以提高滤芯的使用寿命。 3 安全说明 3.1 简要说明为了避免伤害： -- 遵照当地的安全规程进行操作。 -- 在操作和维护时，应当使用一切安全设施。 -- 了解清楚装置的可动部分。 -- 在开始使用本装置时，要确认装置是处于无压状态。参照3.4节。 -- 在开启盖子的时候，要确认没有人会从盖子开启的方向过来。

低压电容器并联装置

中华人民共和国机械行业标淮 JB711393 低压并联电容器装置机械工业部1993-10-08批准 1994-01-01实施 1 主题内容与适用范围本标准规定了低压并联电容器装置的适用范围术语产品分类技术要求试验方法检验规则标志等本标准适用于交流频率50Hz,额定电压1kV及以下的三相配电系统中用来改善功率因数的并联电容器装置(以下简称装置) 2 引用标准 GB2681 电工成套装置中的导线颜色 GB2682 电工成套装置中的指示灯和按钮的颜色 GB2900.16 电工名词术语电力电容器 GB3047.1 面板架和柜基本尺寸系列 GB4942.2 低压电器外壳防护等级 JB3085 装有电子器件的电力传动控制装置的产品包装与运输规程 3 术语除在本标准内明确说明的以外,其余的术语均应符合GB2900.l6的规定 3.1 (单台)电容器由一个或多个电容器元件组装于单个外壳中并有引出端子的组装体 3.2 电容器组电气上连接在一起的一组电容器 3.3 并联电容器装置主要由电容器组及开关等配套设备组成的,并联连接于工频交流电力系统中用来改善功率因数降低线路损耗的装置 3.4 装置的额定频率(N) 设计装置时所采用的频率 3.5 装置的额定电压(U N)

装置拟接入的系统的额定电压 3.6 装置的额定电流(I N) 设计装置时所采用的电流(方均根值),其值为装置内电容器组的额定电流 3.7 装置的额定电容(C N) 设计装置时所采用的电容值,其值为装置内电容器组的额定电容 3.8 装置的额定容量(Q N) 设计装置时所采用的容量值,其值为装置内电容器组的额定容量 3.9 电容器组的额定电压(U n) 设计电容器组时所采用的电压注对于内部联结的多相电容器,U n系指线电压 3.10 主电路用以完成主要功能的电路 3.11 辅助电路用以完成辅助功能的电路 3.12 过电压保护当母线电压超过规定值时能断开电源的一种保护 3.13 过电流保护当流过装置的电流超过规定值时能断开电源的一种保护 3.14 带电部件在正常使用中处于电压下的任何导体或导电部件包括中性导体,但不包括中性保护导体(PEN) 3.15 裸露导电部件装置中一种可触及的裸露导电部件,这种导电部件,通常不带电,但在故障情况下可能带电 3.16 对直接触电的防护防止人体与带电部件产生危险的接触 3.17 对间接触电的防护防止人体与裸露导电部件产生危险的接触

袋式过滤器

目录第一部分袋式过滤器设备的运行 1．说明 2．试运行 3．日常运行 4．过滤器设备技术性能参数表第二部分袋式过滤器设备的维护 1．说明 2．安全问题 3．阀门 4．灰斗 5．卸灰输灰装置 6．清灰机构 7．滤袋 8．仪表 9．电气操作第一部分袋式过滤器设备的运行 1．说明一个性能优良的袋式过滤器，是大多数用户所期望的，但是，无论性能如何优良，如果对它的操作和维修要求了解不够、或者由责任心不强的工作人员管理的话，在短时间内也会变成性能低下的系统。同时，作为制造商来说，产品经常出现故障，不仅会不断地给业务上带来麻烦，并给人以维修费用增加、效率低下的不良印象。另一方面，虽然选取的设备没有多少备用的能力，如果操作人员在操作与维护方面具有丰富的知识，能够很好地了解其设计上的特点，正常地进行操作与维护，就能够保持原设计的性能，充分发挥其效能，而且所需要的费用也会降到最低。在进行设备的运转与维护时，必须按照这些说明书和资料所制定的操作规程与维护规程的规定进行工作。为了能使袋式过滤器正确地运行，须注意以下事项： ⑴首先，用户必须选取最合适的袋式过滤器，才能降低运行与维护费用。应在定购之前，要很好地研究有关运转、测试仪表、维修等资料，再考虑合适的性能和年运行费用，来选择合适的装置。 ⑵必须按照设备制造商提供的说明书等资料中的要求进行运转。 ⑶要了解袋式过滤系统中包括那些部分。 ⑷要经常地、细致地注意滤袋的安装和工作状况。

⑸要注意进入袋式过滤器的烟气温度，一定使之在露点温度以上10℃～20℃运行。袋式过滤系统的运行可分为：试运行和日常运行。首先，在进行试运行时，必须对系统的单一部件进行检查，然后作适应性运行，同时作一部分性能实验。其次，尽管进入了日常运行，仍然有必须经常进行检查的项目。进行这些检查对煤粉过滤器的正常运行是很有益的，尤其是在日常运行条件下，因负荷条件的变化对性能要产生一定的影响，所以先要明确操作程序，在设备投入使用后还要密切注意一段时间。 2．试运行在新的袋式过滤器开始试运行前，必须对下列各项进行检查： ⑴风机的旋向、转速、轴承振动和温度。 ⑵管道的状况、系统的配套设备、过滤器本体是否漏气以及供水系统和供气系统等。 ⑶处理风量和各点的压力与温度是否与设计相符。 ⑷测试仪表的指示及记录是否正确。 ⑸要反复校验并确认所有安全装置都正常工作。 ⑹脉冲过滤器滤袋的检查：滤袋在安装之初虽已调好，但在运行几天后，还必须检查滤袋的泄漏情况，因为由于温度和压力的变化、安装的问题以及反复的清灰，可能使某些滤袋的脱落现象。 ⑺新装滤袋的投运：在开始运转的时候，常常会出现一些事先预料不到的情况，需要密切注意。例如，出现异常的温度、压力、水分等将给新装置造成损害，特别是这样的气体进入冷的过滤器时，在箱体和滤袋上可能发生水气凝结，造成滤袋堵塞和腐蚀。另外，气体温度的急剧变化，对风机也有不良的影响，应避免这种情况。因为温度的变化，可能引起风机轴的变形，将形成不平衡状态，运行时就会引起振动。并且，在停止运行时，如温度急剧下降，再启动的时候也会有振动的危险。设备的起动对在日常运行中保持系统的良好性能有着重要的作用，必须细心注意和慎重行事。 3、日常运行袋式过滤器在日常运行中，由于运行条件会发生某些改变，或者出现某些故障，都将影响设备的正常运转和工作性能，要定期地进行检查和适当的调节，以尽力延长滤袋的寿命，降低运行费用，以期用最低的运行费用保持设计的最好性能。主要应注意以下一些问题。

拉力试验机使用说明

电子拉力机标准操作程序 1目的本程序规定了电子拉力机的标准操作及维护保养。 2范围适用于电子拉力机的操作。 3职责操作人员按照本标准程序进行操作和记录，质量部负责人负责指导，监督操作人员对本程序的执行。 4定义无 5程序 5.1开机 5.1.1开机后直接进入测试界面，如下图： 5.1.2在测试界面时的按钮响应: 5.1.2.1按钮“上升”：控制机器上升动作；

5.1.2.2按钮“下降”：控制机器下降动作； 5.1.2.3按钮“测试”：执行测试； 5.1.2.4按钮“停止”：上升下降过程中点击此按钮机器停止运行，测试过程中点击此按钮结束测试； 5.1.2.5按钮“归零”：将力、最大力、位移、变形等值归零； 5.1.2.6按钮“回位”：使机器回归到最近一次按下”归零”按钮时刻的位置，回位过程中可随时按“停止”按钮停机，并可再次按“回位”按钮继续回位；也可按“归零”按钮停机，但按“归零”按钮停机后再按“回位”按钮将不会再回位了，因为按下“归零”按钮时程序判断已回位完成，所以机器停止不再回位； 5.1.2.7按钮“打印全部”：打印测试结果； 5.1.2.8按钮“手控控制”：打开点动控制跟升降速度设置面板，如下图； a）按钮“︽”：寸动高速上升，按住不放机器快速上升，松开机器停止，此速度在“测试方案-控制参数2”里的寸动高速可设置； b）按钮“︾”：寸动高速下降，按住不放机器快速下降，松开机器停止，此速度在“测试方案-控制参数2”里的寸动高速可设置； c）按钮“︿”：寸动低速上升，按住不放机器慢速上升，松开机器停止，此速度在“测

试方案-控制参数2”里的寸动低速可设置； d）按钮“﹀”：寸动低速下降，按住不放机器慢速下降，松开机器停止，此速度在“测试方案-控制参数2”里的寸动低速可设置； e）按钮“修改便捷速度”：设置便捷速度； f）按钮“关闭”：退出此界面. 5.1.2.9按钮“打印组”：打印当前组数据； 5.1.2.10按钮“取点”：测试过程中按此按钮执行手动取点； 5.1.2.11按钮“查看”：进入测试结果查看界面； 5.1.2.12按钮“设置”：进入测试前试样信息与测试方法设置界面； a）按钮“力”，“最大力”，“位移”，“变形”：点击此4按钮可以选择按钮的文本以切换显示“力”，“位移”，“最大力”，“变形”，“瞬时速度”，“测试时间”，“持压时间”，“应力”，“应变”等项目； b）序号：选择当前显示测试组数据，可选择单组跟多组数据显示。 5.2 试样资料 5.2.1试样数量：设置要测试的试样数量； 5.2.22试样形状：设置试样的形状，有“方形”，“圆形”可选。 5.3测试方案 5.3.1测试方法

过滤器使用说明

自力式调压阀组（蒸汽减压阀组）产品介绍：自力式调压阀（蒸汽减压阀）不是孤零零安装在管道上，而是配合其他阀门或管道联合安装在系统中，通常有单路自力式调压阀组（蒸汽减压阀组）和双路自力式调压阀组（蒸汽减压阀组）两种，用户可以根据需要订购自力式调压阀组（蒸汽减压阀组）：一、用于各种气体及低粘度液体的减压 1、阀前手动球阀 2、阀前压力表 3、过滤器（介质确认无颗粒可省略） 4、自力式减压阀 5、阀后压力表 6、阀后手动球阀 7、旁通球阀备注：1、根据需要，阀组后还可安装止回阀、安全阀（是否允许而定） 2、旁通管可根据现场空间布置在与自力式阀同一水平面上或同一垂直面上二、用于各种高粘度液体的介质减压

相对于气体减压而言，只是自力式倒装而已用于蒸汽减压的自力式减压稳压阀组冷凝器使用前请灌满冷水 □双路自力式调压阀组（蒸汽减压阀组）自力式调压阀组（蒸汽减压阀组）装置中双路减压只用在工况特别重要，系统不允许出故障的系统中，平常一路工作，一路关闭备用，只要流量足够，不需要同时开启两路减压，以免出现阀开度过小产生震荡和噪声，影响阀使用寿命。一、用于各种气体及低粘度液体的减压

1、过滤器 2、手动球阀 3、压力表 4、自力式压力调节阀 5、压力表 6、手动球阀（安装时件1前用户自配手动球阀）二、用于各种高粘度液体介质的减压同气体减压，只是自力式阀门倒装便可三、用于自力式调压阀组（蒸汽减压阀组）安装时件1前用户自配手动截止阀 □设计、安装减压阀组注意事项安装时，应注意以下几点：

（1）阀在气体或低粘度液体介质中使用时，通常ZZY型自力式压力调节阀为直立安装在水平管上，当位置空间不允许时才倒装或斜装。（2）阀在蒸汽或高粘度液体介质中使用时，通常ZZY型自力式压力调节阀为倒立安装在水平管上，冷凝器（蒸汽用自力式）应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水，以后约3个月灌水一次。（3）自力式调压阀（蒸汽减压阀）在取压点应取在调压阀适当位置，阀前调压应大于2倍管道直径，阀后调压应大于6倍管道直径。（4）为便于现场维修及操作，调压阀四周应留有适当空间。（5）当介质为洁净气体或液体时，阀前过滤器可不安装。（6）调压阀通径过大（DN≥100时），应有固定支架。（7）当确认介质很洁净时，件3可不安装。（8）位置实在不允许时，傍通阀（手动）可以省略（我们不推荐）．（9）阀组后根据需要用户可选配止回阀、安全阀等（10）蒸汽自力式减压稳压阀门根据计算通径可以小于管道直径，而截止阀、切断球阀、傍通阀、过滤器则不能小于管道直径。 □外形尺寸自力式调压阀组（蒸汽减压阀组）关键是总长L的确定，至于自力式阀门的尺寸见ZZYP（M、N）篇以控制蒸汽为例，控制其它介质总长类同，当然，尺寸L用户也可根据需要定采用自力式蒸汽减压阀，因简单方便，维护量小，特别是能适用在无电无气及防爆的场合，因此在蒸汽减压稳压的系统中得到了广泛的应用，见以下特点： 1、蒸汽减压阀压力设定点可在压力调节范围内现场调节； 2、蒸汽减压阀阀体部分与执行机构采用模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更换； 3、ZZYP自力式压力调节阀一般采用波纹管作为压力平衡元件，阀前、后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度；减压阀

双联过滤器使用说明书

双联过滤器使用说明书制作单位：生产基地：公司电话：公司传真：邮编：编制日期：

目录一、产品介绍 (3) 二、工作原理 (3) 三、设备技术参数 (4) 四、售后服务承诺 (5) 五、合格证 (6)

一、产品介绍: 双联过滤器（双联切换过滤器）是一种由两台不锈钢袋式过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、可以连续工作,操作简便等诸多优点，应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。二、结构原理: 本设备全部采用不锈钢SUS304/316L制造，内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。管道接头采用胀合连接，经水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。此外：可将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选。三、设备技术参数：

四、售后服务承诺： 1)及时向需方提供按合同规定的全部技术资料各图纸，有义务在必要时邀请需方参与供方的技术设计审查。 2)按需方要求的时间到现场进行技术服务，指导需方按供方的技术资料各图纸要求进行安装、分部与整套试运及试生产。 3)对于需方选购的与合同设备有关的配套设备，供方应主动提供满足设备接口要求的技术条件各资料。 4)严格执行供需双方就有关问题如开会议的纪要或签订的协议。 5)根据需方的要求为需方举办有关设备安装、调试、使用、维护技术的业务培训，保证需方运行、维修人员熟练掌握运行各维修技能。 6)加强售前、售中、售后服务，把“24小时服务”，“超前服务”， “全过程服务”，“终身服务”贯彻在产品制造，安装、调试、大修的全过程。 7)接到需方反映的质量问题信息后，在24小时之内做出答复或派出服务人员，尽快到达现场，做到用户不满意，服务不停止。 8)随时满足需方对备品备件的要求。 9)无论在何种情况下，供方决不以任何理由刁难需方。五、合格证

并联电容器通用使用说明书西安西电电力电容器新样本

目录内容 1、电容器名称和型号…………………………………………….…. 2、主要技术参数及主要技术性能指标…………………………….. 3、主要结构………………………………………………………….. 4、吊运、验收、保存及安装……………………………………….. 5、使用前的试验…………………………………………………….. 6、保护……………………………………………………………….. 7、接通和断开……………………………………………………….. 8、电容器的放电…………………………………………………….. 9、使用中的维护保养及故障排除………………………………… 10、电容器安装容量的确定…………………………………………..

本说明书适用于频率50Hz或60Hz、额定电压1kV以上交流电力系统用并联电容器, 该种电容器主要为工频交流电力系统提供无功功率, 用来提高电网功率因数, 降低损耗, 改进电压质量, 充分发挥发电、供电设备的效率。西安西电电力电容器有限责任公司( 以下简称西容公司) 高压并联电容器产品性能优良, 质量可靠。电容器开发、设计、制造及试验严格执行IEC60871-1.1997国际电工委员会标准、 GB/T11024- 国家标准和DL/T840- 电力行业标准要求, 某些参数高于标准要求。 1电容器的名称和型号 1.1电容器的名称—高压并联电容器 1.2电容器型号表示方法其中—以大写的汉语拼音字母表示 —以阿拉伯数字表示 1.2.1系列代号: B—并联电容器 1.2.2介质代号 FM—二芳基乙烷(S油)或苯基乙苯基乙烷( PEPE油) 浸全膜介质 AM—苄基甲苯( C101油) 浸全膜介质 1.2.3第一特征号: 表示额定电压, 以kV为单位。 1.2.4第二特征号: 表示额定容量, 以kvar为单位。 1.2.5第三特征号: 表示相数: 1为单相, 3为三相( 内部星接) , 1×3W为单相连接, 三相独立。

并联电容器设计要求规范

并联电容器装置设计规范(GB50227-95) 第一章总则第1.0.1条为使电力工程的并联电容器装置设计贯彻国家技术经济政策, 做到安全可靠、技术先进、经济合理和运行检修方便,制订本规范. 第1.0.2条本规范适用于220KV及以下变电所、配电所中无功补偿用三相交流高压、低压并联电容器装置的新建、扩建工程设计. 第1.0.3条并联电容器装置的设计, 应根据安装地点的电网条件、补偿要求、环境状况、运行检修要求和实践经验,确定补偿容量、选择接线、保护与控制、布置及安装方式. 第1.0.4条并联电容器装置的设备选型, 应符合国家现行的产品标准的规定. 第1.0.5条并联电容器装置的设计,除应执行本规范的规定外,尚应符合国家现行的有关标准和规范的规定. 第二章-1 术语 1.高压并联电容器装置 (installtion of high voltage shunt capacitors): 由高压并联电容器和相应的一次及二次配套设备组成, 可独立运行或并联运行的装置. 2.低压并联电容器装置 (installtion of low voltage shunt capacitors): 由低压并联电容器和相应的一次及二次配套元件组成, 可独立运行或并联运行的装置. 3.并联电容器的成套装置 (complete set of installation for shunt capacitors): 由制造厂设计组装设备向用户供货的整套并联电容器装置. 4.单台电容器(capacitor unit): 由一个或多个电容器元件组装于单个外壳中并引出端子的组装体. 5.电容器组(capacitor bank): 电气上连接在一起的一群单台电容器. 6.电抗率(reactance ratio): 串联电抗器的感抗与并联电容器组的容抗之比,以百分数表示.

拉力试验机说明书

卧式电动拉力試驗機 MODEL: JQ-999H-WP 操作說明書東莞市劍喬儀器臺灣金龍試驗設備廠

使用說明書目錄 1.概述 2.主要技術參數 3.整機示意圖 4.使用方法提示3.維修與保養 6.附件清單 7.品質保證卡 8.產品保修卡

一、概述: 本拉力測試機,以高質量的馬達、軸承、絲杆為傳動機構，是根據市場需求而設計的一種高檔型大螢幕LCD數位顯示、微電腦系統控制、高性能的機械結構為主體。整機以低噪音、多功能、大動力、操作簡單、準確性高、功能齊全為核心。主要用於測試電線电缆、金屬、非金屬、橡膠、建材……等之拉伸、伸長、剝離、位移、撕裂……等多種試驗。

二、主要技術規格： 1.工作電源:AC220V/50Hz。 2.功率:5.5KW。 3.最大拉伸力度:30T（300KN最大值）。 4.最大行程:18000mm(不含夾具)。 5.顯示方式:大螢幕LCD,全中文多可視視窗顯示（可顯示峰值、即時力值）。 6.荷重分解度:1/20000。 7.測試速度:1~500mm/min可調。 8.拉伸方式:連續值、峰值同時顯示。 9.具有上、下限設置功能。 10．拉斷停止功能。 11.具有力值自校正功能。 12.單位切換:kg、N、Ib即時顯示。 13.符合各種試驗標準。 14.試驗件數:1PCS。三、整機示意圖本機主要由3部分組成：整機長約20M A:控制系統核心部分（a:伺服馬達+變速箱+滾珠絲杆+同步輪+同步帶底座等；b:控制主板+驅動器+編碼器+其他控制系統） B夾具組成部分（底座+橫樑+活動梁+夾具+限位+滾珠絲杆+導杆等） C:尾部（根據不同材料測試有不同距離的插銷孔，供活動梁使用；防護網+支援腳+後面檔板等

过滤器使用说明

冷凝冷却器一、产品简介：冷凝冷却器是一种高效换热设备，主要用于把二次蒸汽冷凝冷却下来进行回收。可分为立式或卧式，设备结构简单，操作简便，占地面积小。二、结构特征其结构是由冷凝及冷却组成一体，内部结构可分单返程及多返程。壳程通入冷却水、管程走二次蒸汽，逆向进行汽液交换，达到换热效果。它是由封头、筒体、管及管板等组成。整体是由管道、阀门、仪表连接为一体。三、技术参数

板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比列管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。 1简介板式换热器高清图板式换热器（Plate Type Heat Exchanger），本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、热水喷入器）、支架以及仪表箱等组成。用于牛奶或其它热敏感性液体之杀菌冷却。欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、保温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对杀菌过程进行监视和检查。此设备适用于对牛奶预杀菌、巴式杀菌。板式换热器板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。 2基本结构

Y型过滤器说明书

Y型过滤器 Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。产品结构主要技术参数壳体材质黄铜碳钢不锈钢公称通径15～500mm 滤框滤网材质不锈钢密封件材质耐油石棉、丁腈橡胶、聚四氟乙烯工作温度（℃）-30~380-80~425-80~450 公称压力（MPa） 1.6~10（150Lb~600Lb）过滤精度（目/in）10~300

外形尺寸分类说明本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。用于管道清除输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了清除系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。用于各种用汽设备，如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为 0.05-0.2米水柱。油过滤器该主品滤眼密度有多种。例如：64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装，在额定流速下压损为0.05-0.1米水柱。安装示例
