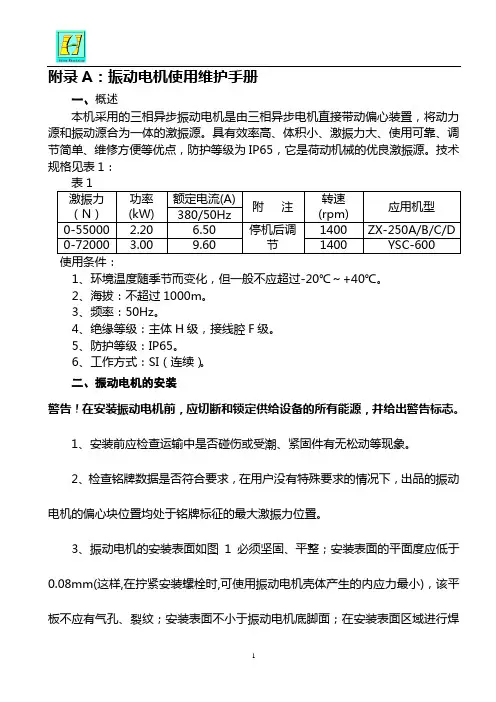

附录A：振动电机使用维护手册(欧力)
附录A：振动电机使用维护手册一、概述本机采用的三相异步振动电机是由三相异步电机直接带动偏心装置，将动力源和振动源合为一体的激振源。
具有效率高、体积小、激振力大、使用可靠、调节简单、维修方便等优点，防护等级为IP65，它是荷动机械的优良激振源。
技术规格见表1：激振力（N）功率(kW)额定电流(A)附注转速(rpm) 应用机型380/50Hz0-55000 2.20 6.50 停机后调节1400 ZX-250A/B/C/D0-72000 3.00 9.60 1400 YSC-600使用条件：1、环境温度随季节而变化，但一般不应超过-20℃～+40℃。
2、海拔：不超过1000m。
3、频率：50Hz。
4、绝缘等级：主体H级，接线腔F级。
5、防护等级：IP65。
6、工作方式：SI（连续）。
二、振动电机的安装警告！在安装振动电机前，应切断和锁定供给设备的所有能源，并给出警告标志。
1、安装前应检查运输中是否碰伤或受潮、紧固件有无松动等现象。
2、检查铭牌数据是否符合要求，在用户没有特殊要求的情况下，出品的振动电机的偏心块位置均处于铭牌标征的最大激振力位置。
3、振动电机的安装表面如图1必须坚固、平整；安装表面的平面度应低于0.08mm(这样,在拧紧安装螺栓时,可使用振动电机壳体产生的内应力最小)，该平板不应有气孔、裂纹；安装表面不小于振动电机底脚面；在安装表面区域进行焊接，可影响安装表面的平面度。
图1 振动电机安装表面4、一定要确保安装表面没有油漆和杂物，确保振动电机底脚面清洁。
小心！当振动电机已经安装并接线后，不得在安装板上进行焊接。
焊接有可能导致振动电机绕组和轴承损坏。
5、振动电机四个底脚螺栓应根据孔径选用相应不低于8.8级的高强度螺栓，用扳手可靠紧固并采用防松措施，不可有任何松动。
本电机一般应采用双螺母紧固并防松。
图2 紧固螺栓拧紧次序按图2所示的次序拧紧装配螺栓。
如果未按规定次序拧紧，将有可能导致振动电机损坏。
电机振动给料机使用说明书
电机振动给料机使用说明书一、D Z系列电机振动给料机产品概述：DZ型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。
该产品体积小、噪音低、重量轻、耗电少、安装维修方便。
二、DZ系列电机振动给料机主要特点:本系列振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，保养方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。
三、电机振动给料机工作原理:给料机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的煤连续向前跳跃,以达到给料的目的。
四、DZ系列振动给料机安装示意图:五、DZ系列电机振动给料机主要技术参数：六、DZ系列电机振动给料机外型尺寸表:七、电机振动给料机使用方法介绍7.1启动与停车: DZ系列电机振动给料机允许在满负荷、全电压条件下直接起动和停车,但一般不要在满负荷条件下起动。
7.2试运行：在空载试车时已调到了最佳位置。
设备现场安装调试完毕后,应进行一小时以上试运行,如无异常便可投入正常生产。
7.3产量调节：1、可调节给料机的倾角来调节产量,以给料机水平放置时的产量为基数,如果给料机前端下倾,倾角为10～12°,视物料不同,产量可提高30～50%。
2、停机调节振动电机偏心块夹角,以减小或增大激振立来达到产量的无级调节,调整方法如下:当可动偏心和固定偏心块重和时,夹角为0,激振力最大;当可动偏心块与固定偏心块相对反方向安装时,夹角180°,激振力为零。

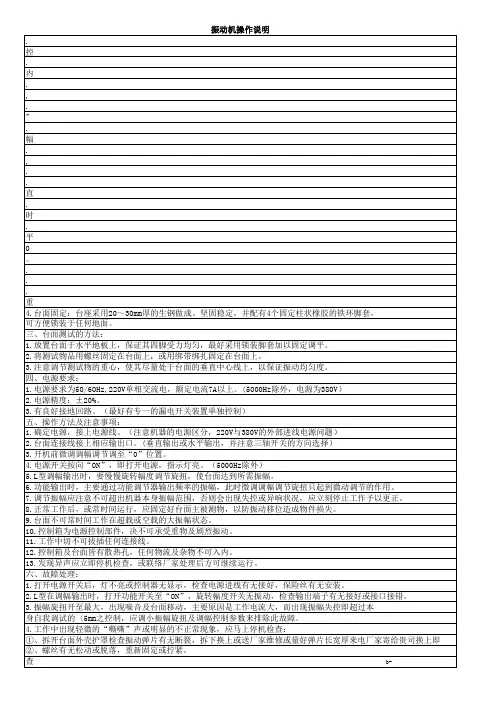

01)振动机操作说明(1)

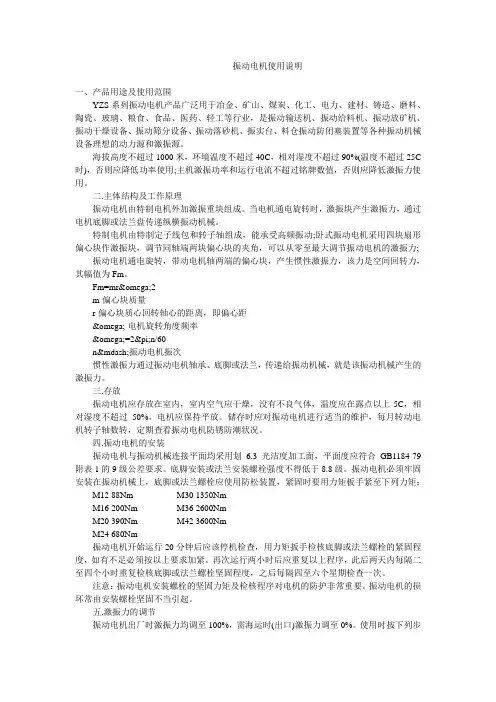

振动电机使用说明
振动电机使用说明一、产品用途及使用范围YZS系列振动电机产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。
海拔高度不超过1000米，环境温度不超过40C，相对湿度不超过90%(温度不超过25C 时)，否则应降低功率使用;主机激振功率和运行电流不超过铭牌数值，否则应降低激振力使用。
二.主体结构及工作原理振动电机由特制电机外加激振重块组成。
当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴组成，能承受高频振动;卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力;振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
Fm=mrω2m-偏心块质量r-偏心块质心回转轴心的距离，即偏心距ω-电机旋转角度频率ω=2πn/60n—振动电机振次惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。
三.存放振动电机应存放在室内，室内空气应干燥，没有不良气体，温度应在露点以上5C，相对湿度不超过50%，电机应保持平放。
储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。
四.振动电机的安装振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。
底脚安装或法兰安装螺栓强度不得低于8.8级。
振动电机必须牢固安装在振动机械上，底脚或法兰螺栓应使用防松装置，紧固时要用力矩板手紧至下列力矩：M12 88Nm M30 1350NmM16 200Nm M36 2600NmM20 390Nm M42 3600NmM24 680Nm振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。
电动振动试验说明书
DLS-3000-40-07电动振动试验系统使 用 说 明 书SM苏 州 苏 试 试 验 仪 器 有 限 公 司S T I目录目 录1. 安全须知2. DLS-3000-40-07 电动振动试验系统概述3. DLS-3000-40-07 电动振动试验系统构成4. DLS-3000-40-07电动振动试验系统方框图5. DLS-3000-40-07振动试验系统技术参数6. 系统各组成部分详细说明6.1 SA-40开关功率放大器6.2 DLS-3000-40-07电动振动试验系统台体6.3 振动系统的地基和安装7. 系统运行7.1 电动振动台部分的备7.2 SL-0707水平滑台运行前的准备7.3 传感器的安装7.4 运行操作7.5 停机8. 注意事项9. 保护动作和复位方法10. 试验样品11. 附图1. 安全须知为安全起见，请注意下述事项（由于是作一般性的说明，可能有些项目本装置中没有）。
1.1 占有区域为安全起见，在振动试验装置及电缆的四周设置一个设备占有区域（可能的话在5 m2以上）。
保持占有区域清洁，不需要物品不可放在占有区域内。
占有区域以外也可能因噪音等对人体构成伤害。
除设备专门操作者，他人不可进入占有区域。
1.2 培训对本装置的操作者必须详细阅读使用说明书,有条件的进行专门培训。
1.3 检查为了您的使用安全，请做定期检查。
1.4 设置振动试验装置的主操作面板应该设置在能看到振动台、功率放大器的位置。
1.5 设备电源变更电源的场合，风机、马达等可能会产生倒转现象。
请确认旋转方向，用箭头表示正确的旋转方向。
1.6 其它注意事项a. 噪声振动试验装置会产生较大的噪声，故对周围的工作人员应采取保护措施（耳塞等）。
我公司推荐隔音室作为防噪对策。
b.机械动圈、试件、夹具等在振动时，请勿用手去触碰。
在以低频（10Hz以下）激振时，振动台台体会上下而振动，予以注意。
在安装重物（夹具、试件等）时，应非常小心。
振动电机说明书
振动电机说明书X公司振动电机使用说明书,振动电机的保养,振动电机的原理,振动电机的使用一.产品用途及使用范围MV系列振动电贾产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。
海拔高度不超过1000米，环境温度不超过40C，相对湿度不超过90%（温度不超过2 5C时），否则应降低功率使用；主机激振工率和运行电流不超过铭牌数值，否则应降低激振力使用。
二.主体结构及工作原理振动电机由特制电机外加激振重块组成。
当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴组成，能承受高频振动；卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力；立式振动电机，采用两块偏心块作为激振块，两轴端各一块，上轴端为固定偏心块，下轴端为可调偏心块。
在上下偏心块的外侧各装有一组附加块，通过调节附加块的数量，可以分级调节振动电机的激振力。
振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
Fm=mrω2m-偏心块质量r-偏心块质心回转轴心的距离，即偏心距ω-电机旋转角度频率ω＝2πn/60n—振动电机振次惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。
三.存放振动电机应存放在室外内，室内空气应干燥，没有不良气体，温度应在露点以上5C，相对湿度不超过50%，电机应保持平放。
储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。
四.振动电机的安装振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动电机说明书X公司振动电机使用说明书,振动电机的保养,振动电机的原理,振动电机的使用一.产品用途及使用范围MV系列振动电贾产品广泛用于冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、食品、医药、轻工等行业，是振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落砂机、振实台、料仓振动防闭塞装置等各种振动机械设备理想的动力源和激振源。
海拔高度不超过1000米，环境温度不超过40C，相对湿度不超过90%（温度不超过2 5C时），否则应降低功率使用；主机激振工率和运行电流不超过铭牌数值，否则应降低激振力使用。
二.主体结构及工作原理振动电机由特制电机外加激振重块组成。
当电机通电旋转时，激振块产生激振力，通过电机底脚或法兰盘传递纵横振动机械。
特制电机由特制定子线包和转子轴组成，能承受高频振动；卧式振动电机采用四块扇形偏心块作激振块，调节同轴端两块偏心块的夹角，可以从零至最大调节振动电机的激振力；立式振动电机，采用两块偏心块作为激振块，两轴端各一块，上轴端为固定偏心块，下轴端为可调偏心块。
在上下偏心块的外侧各装有一组附加块，通过调节附加块的数量，可以分级调节振动电机的激振力。
振动电机通电旋转，带动电机轴两端的偏心块，产生惯性激振力，该力是空间回转力，其幅值为Fm。
Fm=mrω2m-偏心块质量r-偏心块质心回转轴心的距离，即偏心距ω-电机旋转角度频率ω＝2πn/60n—振动电机振次惯性激振力通过振动电机轴承、底脚或法兰，传递给振动机械，就是该振动机械产生的激振力。
三.存放振动电机应存放在室外内，室内空气应干燥，没有不良气体，温度应在露点以上5C，相对湿度不超过50%，电机应保持平放。
储存时应对振动电机进行适当的维护，每月转动电机转子轴数转，定期查看振动电机防锈防潮状况。
四.振动电机的安装振动电机与振动机械连接平面均采用划6.3光洁度加工面，平面度应符合GB1184-79附表1的9级公差要求。
底脚安装或法兰安装螺栓强度不得低于8.8级。
振动电机必须牢固安装在振动机械上，底脚或法兰螺栓应使用防松装置，紧固时要用力矩板手紧至下列力矩：M12 88Nm M30 1350NmM16 200Nm M36 2600NmM20 390Nm M42 3600NmM24 680Nm振动电机开始运行20分钟后应该停机检查，用力矩扳手检核底脚或法兰螺栓的紧固程度，如有不足必须按以上要求加紧。
再次运行两小时后应重复以上程序，此后两天内每隔二至四个小时重复检核底脚或法兰螺栓坚固程度，之后每隔四至六个星期检查一次。
注意：振动电机安装螺栓的坚固力矩及检核程序对电机的防护非常重要。
振动电机的损坏常由安装螺栓坚固不当引起。
五.激振力的调节振动电机出厂时激振力均调至80%，需海运时（出口）激振力调至0%。
使用时按下列步骤进行调节：1、卧式振动电机：（1）、放松防护罩紧固螺钉，拆下两端防护罩；（2）、激振力小于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（不包含此四种规格），外偏心块为可调块，表面装有标明最大激振力百分数的标尺，内偏心块为固定块，均使用紧固螺栓压紧在电机转轴上。
转轴两端面上刻有基准线。
旋松两侧外偏心块压紧螺栓，两侧外偏心块同向转动，使轴上刻线对准外偏心块上的激振力标尺刻线，调至所需激振力，拧紧外偏心块压紧螺栓，装上防护罩；（3）激振力大于或等于MV50-2，MV50-4，MV50-6，MV30-8的振动电机（包含此四种规格），外偏心块为固定块，用键固定在转轴上，不能转动。
内偏心块为可调块，外表面装有标明最大激振力百分数的标尺，使用紧固螺栓压紧在电机转轴上。
旋松两侧内偏心块压紧螺栓，两侧内偏心块同向转动，使内偏心块上的激振力标尺刻线对准外偏心块上的开缝，调至所需激振力，拧紧内偏心块压紧螺栓，装上防护罩；注意：除特殊应用情况外，振动电机转轴两端偏心块的位置必须相对应，两端偏心块百分数的设定必须相等，否则振动电机会产生巨大的错向激振力，损伤电机的振动机械。
2、立式振动电机：（1）、激振力的调节：卸下附加块压紧螺栓，通过增减附加块的数量来调节激振力；（2）、上、下偏心块夹角的调节：上偏心块为固定块，下偏心块为可调块，均使用紧固螺栓压紧在电机转轴上。
转轴两端面上刻有基准线，下偏心块外表面装有标明旋转角度的标尺，旋松下偏心块压紧螺栓，转动下偏心块，使下偏心块上的角度标尺刻线对准转轴基准刻线，调至所需角度，拧紧下偏心块压紧螺栓；如需调节上偏心块角度，也可按相应方法调节。
六.连接电源振动电机的出电缆由于要承受振动，所以应选用重型四芯电缆，在靠近电缆出口处不允许突然弯曲，要有一个大于电缆外径8-9倍的弯曲半径，再将电缆固定到静止不动的机器或框架上。
其距离大约为0.6米到0.9米。
在固定电缆的卡子处应垫有柔软的绝缘材料，以免磨擦损伤电缆。
四芯电缆的接地线，一端与接线盒内的接地螺钉相连接，另一端必须可靠接地。
小型号振动电机，机壳上没有接线盒，使用重型三芯电缆直接从电机内部接线。
在电机的底脚附近装有接地螺钉，使用时必须可靠接地。
注意：振动电机出线电缆为易损件，常因振动磨擦损伤，导致电机缺相运行，损坏电机。
用户应经常检查电缆状况，如有磨损应及时更换同型号电缆。
七.轴承的润滑激振力大于20-2，20-4，16-6，10-8的振动电机，机壳上备有注油嘴。
小型号振动电机在订购时可要求加装注油嘴。
恒升公司振动电机产品所用润滑脂为壳牌石油公司的SHEL L ALVANIA R3（3号锂基润滑脂）。
振动电机润滑脂的质量及填加量对电机的正常运行有行大关系。
各型振动电机加注润滑脂的份量如下：电机型号每个注油嘴加注量时间（h)25-2,30-2,25-4,30-4,20-6,25-6,16-8 5-10g80032-2,40-2,32-4,40-4,30-6,40-6,20-8 10-15g80050-2,60-2,50-4,60-4,70-4,50-6,60-6,70-6,30-8,40-8 15-20g70075-2,75-4,85-4,75-6,85-6,50-8 20-25g600100-4,120-4,100-6,120-6,75-8 25-30g500激振力大于120KN以上电机30-40g500装有注油嘴的振动电机，在开始运行300小时后即加注润滑脂，加注量按上表要求。
以后间隔时间及加注量按上表要求。
如振动电机工作温度在70C以上，应根据现场情况勤于加油。
无注油嘴的振动电机应按规定运行时间将轴承拆卸清洗，更换新的润滑脂。
如电机运行温度在70C以下，运行时间为6000小时；如电机运行温度在70C以上，运行时间为40 00小时。
注意：当振动电机第一次运行时，有时电机轴承部位温度较高，少量多余的润滑脂将流出，而后电机温升正常。
振动电机常因润滑脂质量问题及加注更换不及时而损坏，按规定加注及更换相同型号的润滑脂对于振动电机的正常运行非常重要。
八.轴承的拆卸与安装振动电机选用重型轴承，均可承载一定的轴向负荷，不论安装方向如何，轴承寿命不受轴向负荷力的影响。
1.折卸轴承（1）拆下振动电机两端的防护罩，记录偏心块工作时的激振力百分值，以便在安装时恢复原工作状态；（2）将两轴端的轴用挡圈去掉；（3）旋松外偏心块紧固螺栓，卸下外偏心块，有轴键者卸下轴键。
旋松内偏心块紧固螺栓，卸下内偏心块；（4）卸下轴承座压紧螺栓，用合适的螺栓拧入轴承座拆卸螺孔，将轴承座从机壳内顶出；（5）将轴承压盖从轴承座上卸下，把轴承从轴承座内压出或用合适的螺栓顶出；（6）如轴承为内外套可分离的圆柱滚子轴承，应将轴承内套从轴上取下，并放入原配轴承外套中；（7）彻底清洗各部件油污。
2.安装轴承振动电机更换新轴承时，必须使用与原型号相同的轴承。
（1）轴承用煤油洗净，压入轴承座，向轴承外圈的滚柱处填充壳牌三号锂基脂至三分之二满，用净手涂抹均匀，装上轴承压盖，用加涂螺栓防松胶的紧固螺栓压紧轴承压盖；（2）轴承为内外套可分离的圆柱滚子轴承，应将轴承内套装于转轴上并到位；（3）将轴承座装于机壳上，如有润滑脂注油孔，必须对准位置。
用加涂螺栓防松胶的紧固螺栓压紧轴承座；（4）内外偏心块装于转轴上并到位，有轴键者应将轴键装入键槽内再装外偏心块，将轴用挡圈装于转轴上；（5）紧固定偏心块紧固螺栓，转动可调偏心块，使其到达卸下前的角度位置并拧紧其紧固螺栓。
以上组装完成后，转轴应有一定的轴向串动；（6）上振动电机两端的防护罩，用螺钉紧固。
九、注意事项1、卧式振动电机不装防护罩不允许运行，立式振动电机应有可靠的防护装置以防止激振块产生危险；2、振动电机电控系统应有可靠的接地装置和保护装置，如缺相保护、过电流保护、过热保护等；3、振动电机在初次使用或放置较长时间后，开始使用前应使用500V兆欧表测量定子线圈绝缘，绝缘应不低于20M ，如不能达到此数值，则电机必须烘干，或用其它方法提高电机绝缘；4、振动电机在运行前，必须检查以下项目：振动电机的安装及紧固件是否牢固可靠；振动电机电源电缆的连接是否正确牢固；振动电机的接地及保护装置是否到位；5、工作中要经常注意产品运行情况，如有过热、异音、严重漏油等不正常情况，应及时停机检查处理；6、使用前必须仔细阅读振动电机使用说明书。
若用户不按本说明书规定操作，所造成的一切后果，本公司概不负责。
十、动电机常见故障及排除序号故障表现故障分析解决方案1电流过大机械故障停机检查电机空转情况或振动机械情况2电机噪声增大底脚螺栓松动检查并加紧底脚螺栓3电机异音轴承损坏更换轴承4电机过热环境或设备温度过高增加散热及隔热措施5电机漏油轴承温度过高增加散热及隔热措施6电机运行不畅轴承缺油或损坏加注润滑脂或更换轴承十一、振动电机出厂随机文件1、产品合格证。
2、振动电机使用说明书。
