电动机振动、温度诊断标准(整理篇)
如何测量各设备的温度,振动值及测量注意事项
如何测量各设备的温度,振动值及测量注意事项现场如何测量各设备的温度，振动值及测量注意事项设备运行时的温度和振动值是我们日常工作中必须注意的重要参数，也是我们判断设备健康状态的主要依据。
我车间用于测量设备温度的主要仪器是便携式红外测温仪，测量设备振动值的仪器是便携式测振仪，一、对设备温度的测量1、测温仪的使用方法：按住测温仪手柄上的开关，将红外测温仪对准要测的设备部件，在测量部件处可缓慢可做上下或左右平移运动，在仪器的显示屏上读出最大温度数据（摄氏度℃）。
2、主要测量设备：减速机（测量部位自由侧，负荷侧，机体），齿轮箱（测量部位箱体外壳），电动机（测量部位自由端，负荷端，电动机外壳）。
3、标准要求：滚动轴承温度不超过80℃，滑动轴承温度不超过65℃. 齿轮箱外壳温度不超过80℃，高压电机外壳温度一般不超过60℃，低压电机外壳温度一般不超过55℃4、注意事项：1）保证与被测量设备的安全距离。
2）保持与被测量设备的有效距离3）佩戴必要的劳动防护用品，工作服袖口应扣好，不得用手直接触碰设备运行部件4）红外线不得直射眼睛。
二、对设备振动值的测量1、测振仪的使用方法：测量时手握测振仪，将探针垂直地压在被测设备上，大拇指压住测量键，仪表即刻进入测量状态；松开按键，此时的测量值被保持；再按测量键，可继续进行测量。
当测振仪读数出现周期稳态摆动时，取其读数的最大值。
应以各测点读数的最大值作为被测设备的实测值（振动速度mm/s）。
2、主要测量设备：减速机，电动机，泵体3、测量范围：设备的垂直振动值，设备的轴向振动值，设备的水平振动值4、标准要求5的联结而不影响被测部件的振动状态。
2）保证与被测量设备的安全距离。
3）佩戴必要的劳动防护用品，工作服袖口应扣好，不得用手直接触碰设备运行部件。
电动机日常点检标准
电动机日常点检标准1、电动机日常点检（1）、靠视觉：进行外观的检查，电动机的外部紧固件是否有松动，电气联结处有否因接触不良发热变色，冷却系统的水油是否正常，观察和记录各指示仪表的读数，从中发现是否有异常现象。
（2）、靠听觉：检查电动机的运行声音，判断电机是否正常，或者判断故障处在何处。
（采用听诊棒或螺丝刀）（3）、靠嗅觉：可以发现焦味或绝缘漆的臭味，多是由于绕组燃烧造成绝缘击穿电气故障。
（4）、靠触觉：用手摸机壳、轴承座表面，可以发现电动机的振动和温度过高现象。
电机外壳温度：30℃手感觉稍冷，40℃感觉稍暖和，45℃感觉暖和，50℃感觉稍热，手掌可以长久触及，触及久后手掌变红，55℃感觉热，手可停留5-7秒，60℃感觉较热，手可停留3-4秒，65℃感觉非常热，手可停留2-3秒，放开后热量还会留在手中一会儿。
70℃感觉非常热，手指可停留3秒，75℃感觉极热，用手指触及后及放开，80℃感觉：热的使人担心电机是否烧坏，热的手不能触及，85-90℃手刚要触及到就会缩回。
2、三相异步电动机在投入运行前应进行的检查（1）检查电动机铭牌电压与电源电压是否相符，接线是否正确；（2）检查接线盒状况，检查有无损坏、锈蚀等，检查内部是否潮湿，接线螺丝是否松动或烧灼现象；（3）摇测绕组绝缘电阻，电阻值应合格，测得绝缘电阻值不应小于5兆欧；（4）测量电机的绕组电阻，测得的三相直流线电阻值的不均衡度不能超过2%。
（5）电动机外壳接地（或接零）应良好；（6）电动机的各部位螺栓应紧固；（7）轴承注油量应合适，轴承窜动量应符合要求；（8）启动装置应完好；（9）盘车试运行应正常；(10)电机运行时的水平、垂直、轴向振动值不应超过3mm/s;(或者参考杜邦培训知识)(11)电机运行时的外表温度不应超过65度；（12）在维护保养过程中，应注意用电安全及机械传动安全，严禁违章操作。
3、三相异步电动机在运行中常见故障定子绕组方面：绕组断线；相间短路；匝间短路；一相接地；绝缘降低；引出线及接线盒内短路或断路。

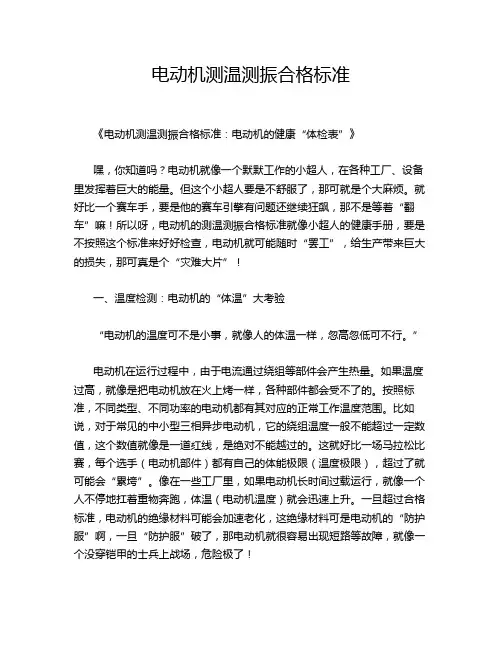

电动机测温测振合格标准
电动机测温测振合格标准《电动机测温测振合格标准：电动机的健康“体检表”》嘿，你知道吗？电动机就像一个默默工作的小超人，在各种工厂、设备里发挥着巨大的能量。
但这个小超人要是不舒服了，那可就是个大麻烦。
就好比一个赛车手，要是他的赛车引擎有问题还继续狂飙，那不是等着“翻车”嘛！所以呀，电动机的测温测振合格标准就像小超人的健康手册，要是不按照这个标准来好好检查，电动机就可能随时“罢工”，给生产带来巨大的损失，那可真是个“灾难大片”！一、温度检测：电动机的“体温”大考验“电动机的温度可不是小事，就像人的体温一样，忽高忽低可不行。
”电动机在运行过程中，由于电流通过绕组等部件会产生热量。
如果温度过高，就像是把电动机放在火上烤一样，各种部件都会受不了的。
按照标准，不同类型、不同功率的电动机都有其对应的正常工作温度范围。
比如说，对于常见的中小型三相异步电动机，它的绕组温度一般不能超过一定数值，这个数值就像是一道红线，是绝对不能越过的。
这就好比一场马拉松比赛，每个选手（电动机部件）都有自己的体能极限（温度极限），超过了就可能会“累垮”。
像在一些工厂里，如果电动机长时间过载运行，就像一个人不停地扛着重物奔跑，体温（电动机温度）就会迅速上升。
一旦超过合格标准，电动机的绝缘材料可能会加速老化，这绝缘材料可是电动机的“防护服”啊，一旦“防护服”破了，那电动机就很容易出现短路等故障，就像一个没穿铠甲的士兵上战场，危险极了！二、振动测量：电动机的“心跳”监测仪“电动机的振动就像它的心跳，太剧烈或者不规律都可能是‘生病’的信号。
”正常运行的电动机，振动应该是在一个合理的范围内的。
这就好比我们的心跳，稳定而有节奏才是健康的表现。
如果电动机的振动超标，那就像是一个人得了心律不齐一样。
从标准的角度来看，测量电动机振动主要是从位移、速度和加速度这几个方面来考量的。
例如，从位移角度来说，某个特定型号的电动机，它的轴端振动位移不能超过规定的数值。
电动机振动评定标准
用于电动机的振动评定标准（1）电动机出厂时的振动评定标准根据GB10068-2000规定，电机在没有外界干扰的条件下，且必须安装在完全刚性的基础上，该电机振动等级为N，中心高H>400mm,电机轴承壳的振动烈度为2.8级。
应当说明，这是在试验基础上测得的极限值。
该标准明确指出：“本标准不适应于在运行地点安装的电机，在运行地点测量的电机参照ISO10816-1(总则)”。
（2）电机在运行现场的振动评定标准根据ISO10816-1《机械振动》第一部分“总则”附件B“对于特殊机组临时宽带振动标准”中机器分类规定，此电机为290kW>75kW,属第Ⅲ类机器，查表B.1可知：当此电机与负载连接后，其振动速度V≤4.5mm/s，属于可长期运行的良好区域。
2.用于风机的振动评定标准（1）国家建设部制定的标准根据GB50275-98《压缩机、风机、泵安装工程施工及验收规范》，第三章第五节“离心鼓风机…”第3.5.16条第八款规定，试运转中，在轴承壳上测得振动速度有效值为V≤6.3mm/s，轴振动双振幅Xmax≤124.3μm/s(见第32页表3.5.16-1)。
（2）制造厂提供的机器振动测定依据陕西鼓风机厂技术质量部来函指出：“风机行业标准为转速2960r/mm的风机，一般精度等级为G4.0，振动速度值V≤6.3mm/s为合格品。
”此非国家标准，但却是当年该鼓风机的特征，不可能因为多年运行而向好的方向转变，相反会向差的方向变化。
3.用于鼓风机组振动评定的有效数据根据现场电机与风机的振动评定标准，在试运转中，在轴承壳上测得振动速度有效值为V≤6.3mm/s，符合GB50275-98之规定。
五、降低鼓风机组振动的有效办法1.在鼓风机组安装找正时，提高风机主轴与电机轴的同轴度；除了对联轴器进行严格的对中找正外，还对电机轴后端进行找正。
2.鼓风机叶轮进行动平衡试验。
3.鼓风机基础质量增大到鼓风机组质量的9.19倍，同时加深了1米，有效地降低了基础振动，从而降低了机器的振动值。
电机振动测试标准与方法
电机振动测试标准与方法
电机振动测试是评估电机性能和可靠性的重要手段，它可以帮助工程师检测电机是否存在异常振动，预测电机的寿命，以及提前发现潜在的故障。
为了确保测试的准确性和可靠性，制定了一系列的电机振动测试标准和方法。
首先，国际电工委员会（IEC）制定了一系列关于电机振动测试的标准，其中最重要的是IEC 60034-14标准。
该标准规定了电机振动测试的方法和要求，包括振动测量的位置、测量的设备和参数、测试的频率等。
同时，根据不同的电机类型和应用场景，还有一些特定的标准，比如对于风力发电机的振动测试，可以参考IEC 61400-11标准。
其次，电机振动测试的方法也包括了多种技术手段。
常见的振动测试方法包括使用加速度传感器、速度传感器或位移传感器进行振动信号的采集，然后通过信号分析仪或振动分析仪对振动信号进行处理和分析。
此外，还可以使用频谱分析、轴心轨迹分析、阶次分析等方法对振动信号进行深入分析，以便更准确地评估电机的振动状况。
除了标准和测试方法，还需要注意振动测试的环境条件和操作
规范。
振动测试应该在相对稳定的环境条件下进行，避免外界干扰
对测试结果的影响。
同时，操作人员应该严格按照操作规范进行测试，避免人为因素对测试结果的影响。
综上所述，电机振动测试标准与方法的制定和执行对于确保电
机性能和可靠性具有重要意义。
遵循相关标准和采用适当的测试方法，可以帮助工程师及时发现电机的异常振动，并采取相应的措施，从而保障电机的安全运行和延长电机的使用寿命。
【电动机震动国家标准】
电动机震动标准表宝丰唯i舞需需那电机振动标准表Array注：（1）i类为小型电机（小于15kW的电动机等）；II类为中型机器（15klT75kW的电动机等）；III类为大型原动机（硬基础）；相类为大型原动机（弹性基础）。
（2）A、B、C> D为振动级别。
A级好，B级满意，C级不满意，D 级不允许.测量速度RMS值应在轴承壳的三个正交方向上.b ）；，I，打电色盘大7讣凝动। NEMAMG, - 12 0电动机震动标准表宝丰唯喉需需那www.bacj y. Cor'n旋转电机振动测定方法及限值振动测定方法标准级别:国家标准 标准性质+强制性标准号 : GB 10068 • T2-88 标准状态;制定 有效性：现行 标准简介:中华人民共和国国家标潴 旋转电机振动测定方法及限值动测定方法leas LIT ement evaluation and limits of the vibrationseverity of rotating ^ledrical machinery leasurenent of mechanical yibration本标准参照采用下列国家标准：IEC 34-14(1领6)《中心高为56m 改以上旋转电机的振动一振动烈度的测量，评定及限值》 ISO 2372(1974)《转速从口Or ，自机器的机械振动一评定标准的基础》ISO 2954(1975)《往复式和旋转式机器的机器振动一对测量振动烈度仪器的要求》ISO 3945(1阅5)《转速从10— 200r/s 大型旋转式机器的机械振动一在运行地点对振动烈度的 测量和评定》 1主题内容与适用范围.本标准规定了测量电机强动时有关测量仪器精度，斌品的安装与测定时的运行状态，测点配 置，测量程序及试验报告等要求。
本标准适用于轴中心高为4B~ 630mm.转速为600〜360 Or/min 以及轴中心高为6 30mm 以上、转 速为150〜360a/min 的单台卧式安装的电机，对立式安装的电机亦可参照执行，但应在读电机的 标准中规定具体要求电注：无底脚电机、上脚式电机或任何立式电机.是以同一机座带底脚卧式电机(IMB3)的中心 高作为其中心高口2引用标潴GB 2298机械振动冲击名词术语 3测量值时转速为600〜5600rGin 的电机，稳态运行时采用行动速度有效值表示，其单位为皿⑷对 转速低于60次/向0的电机，则采用位移振幅值(双幅值)表示।其单位为E ,电动机震动标准表宝丰映源给需那4测量仪器4.1仪器的检定仪器应名壬过国家计量部门定期检定，检定范围包括测量系统的各个单元（:传感器，振动测量仪等）.4.2仪器要求生仪器的频率响应范围为10—1000H工（或到1500。
电机震动标准【精选文档】
第一章、电动机维护检修规范1、电动机完好标准1．1零部件质量1．1．1外壳完整，无明显缺陷，表面油漆色调一致，铭牌清晰。
1．1．2润滑油脂质量符合要求，油量适当，不漏油。
1．1．3电动机内部无积灰和油污，风道畅通。
1．1．4外壳防护能力或防爆性能良好，既符合电动机出厂标准，又符合周围环境的要求。
1．1．5定转子绕组及铁芯无老化、变色和松动现象，槽楔、端部垫块及绑线齐全紧固。
1．1．6定转子间的间隙符合要求.1．1．7风扇叶片齐全，角度适合，固定牢固。
1．1．8外壳有良好而明显的接地（接零）线。
1．1．9各部件的螺栓、螺母齐全紧固,正规合适。
1．1．10埋入式温度计齐全，接线完整,测温表计指示正确.1．1．1l起动装置好用,性能符合电动机要求。
1．1．12通风系统完整，防锈漆无脱落，风道不漏风，风过滤器、风冷却器性能良好,风机运行正常。
1．1．13励磁装置运行稳定可靠，直流电压、电流能满足电动机要求。
1．1．14操作盘油漆完好，部件齐全,接线正规，标示明显。
1．1．15保护、测量、信号、操作装置齐全，指示正确，动作灵活可靠.1．1．16电动机基础完整无缺。
1．1．17 电源线路接线正确牢固，相序标志分明,电缆外皮有良好的接地（接零)线。
1．2运行状况1．2．1在额定电压下运行，能达到铭牌数据要求，各部位温升不超过表1所列允许值。
表1 电动机的最高允许温升（环境温度为40～C时) ℃绝缘等级A级绝缘E级绝缘B级绝缘F级绝缘H级绝缘测量方法温度计法电阻法温度计法电阻法温度计法电阻法温度计法电阻法温度计法电阻法与绕组接触的铁芯及其他部件60 —— 75 —— 80 —— 100 -— 125 -—集电环或整流子60 —— 70 -— 80 —— 90 —— 100 ——滑动轴承40 —- 40 —— 40 —— 40 —— 40 ——滚动轴承55 —— 55 —— 55 —— 55 -— 55 ——电动机绕组50 60 65 75 70 80 85 100 105 1251．2．2电动机的振动值(两倍振幅值），一般应不大于表2的规定。
电动机振动值测量标准
电动机振动值测量标准电动机的振动值是衡量其运行状态的重要指标之一，因此对于电动机振动值的测量标准也格外重要。
本文将介绍电动机振动值测量标准的相关知识，希望能够帮助读者更好地了解和应用这一技术。
首先，需要明确的是，电动机振动值的测量标准是由国家、行业和企业等多个层面制定的。
其中，国家标准是最基础的标准，主要由国家质量监督检验检疫总局和国家标准化管理委员会等部门制定和发布。
行业标准则是由各个行业协会或组织制定的，主要针对某个具体行业的特殊需求和技术规范。
企业标准则是由企业自行制定的，主要是为了满足自身生产和管理的需要。
在电动机振动值测量标准中，最常用的是国家标准和行业标准。
国家标准主要包括《电机振动值限值及其评定方法》（GB/T 10068-2008）和《电机振动值限值及其评定方法》（GB/T 10069-2006）等。
这些标准主要规定了电动机振动值的测量方法、限值和评定方法等内容，是电动机振动值测量的基础和参考。
除了国家标准外，各个行业也都有自己的电动机振动值测量标准。
例如，水泵行业的标准主要有《水泵技术条件》（JB/T 8096-1999）和《水泵性能试验方法》（GB/T 3216-2005）等；风机行业的标准主要有《工业离心通风机》（GB/T 1236-2013）和《工业离心通风机性能试验方法》（GB/T 13326-2011）等。
这些标准主要是根据各个行业的特殊需求和技术规范制定的，对于该行业内的电动机振动值测量非常有参考价值。
在进行电动机振动值测量时，需要注意以下几点：1. 测量前应对设备进行检查和维护，确保其处于正常运行状态。
2. 测量时应选用合适的测量仪器和传感器，并按照标准规定进行测量。
3. 测量时应选择适当的测点，通常应选取轴承处或其他振动较大的部位进行测量。
4. 测量结果应进行分析和评价，判断设备是否存在故障或运行异常情况。
总之，电动机振动值测量标准是非常重要的技术规范，对于保障设备安全运行和提高生产效率具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISO 2372和ISO 3945机械振动诊断标准
在10~1000Hz的频段内，振动速度均方根值相同的振动，被认为具有相同的烈度，为使不同的旋转机械使用同一烈度标准进行评定，本标准根据机器的尺寸及功能（振动体质量、尺寸、机械的输出功率等）、机器——支承系统的刚性等将旋转机械分为如下4类：Ⅰ——小型转机，如15kW以下的电动机；
Ⅱ——安装在刚性基础上的中型转机，功率300kW以下；
Ⅲ——大型转机，机器—支承系统为刚性状态；
Ⅳ——大型转机，机器—支承系统为挠性支承状态。
每类旋转机械分4个区段作振动状态评定：
A区——新交付使用的机器应达到的状态或优良状态；
B区——机器可以长期运行或合格状态；
C区——机器尚可短期运行但必须采取相应补救措施，或不合格状态；
D区——不允许状态。
ISO32373和DIN45665(德）电动机空载振动标准
注：1．本标准把电动机按其中心高度(H)分为三个类型，中心高度越大，振动阈值越大。
2．电动机状态判别分为三个等级：正常、良好、特佳。
3．本标准是指电动机在空转（不带负荷）条件下的阈值。
4．诊断参数为速度有效值(Vrms)。
Y 系列电动机空载振动、速度允许值
在线运行电动机的允许振动极限值
风机和泵的振动速度有效值与振动位移幅值换算公式：
f
f
V
V
V S
f
f
t
f 225
.022
2
===πω
Λ
式中 S Λ
——位移峰值振幅（㎜）；
V
f
——频率为f 的振动速度有效值（㎜/s ）；
ωt
——角频率（f πω2=）
（Hz ）； f
——振动频率（Hz ）。
轴承允许使用温度
标准：GB3215-82
4.4.1 泵工作期间，轴承最高温度不超过80
标准：JB/T5294-91
3.2.9.2 轴承温升不得超过环境温度40，最高温度不得超过80
标准：JB/T6439-92
4.3.3 泵在规定工况下运转时，内装式轴承处外表面温度不应高出输送介质温度20，最高温度不高于80。
外装式轴承处外表面温升不应高处环境温度40。
最高温度不高于80
标准：JB/T7743－95
7.16.4 轴承温升不得超过环境温度40，最高温度不得超过80
标准：JB/T8644－1997
4.14 轴承温升不得超过环境温度35，最高温度不得超过80
标准：JB/T7255-94
5.15.3 轴承的使用温度。
轴承温升不得超过环境温度35，最高温度不得超过75
电动机的最高允许温升（环境温度为40℃时）
电动机的绝缘等级是依据所用国内绝缘材料的耐热等级划分的，允许温升是指电动机的温度与周围环境温度相比升高的限度。
电动机的性能参考温度（℃）
