数据中心总能耗
① IT设备耗能 ② 数据中心基础设施耗能
包括变配电、供配电系统、UPS系统、空调制冷系统、消防、安防、环境动力 监控、机房照明等数据中心基础设施设备的耗能。
四、数据中心能耗内容与范围
IT设备包括：
由计算机、通信设备、处理设备、控制设备及其相关的配套设施构 成，按照一定的应用目的和规则，对信息进行采集、加工、存储、传 输、检索等处理的人机系统称为电子信息系统。
13
数据中心 内部供电
数据中心 外部供电
外部冷源输入 标志(n)处的电缆传输功率为P(n)
三、数据中心能耗指标
适用范围和节能指标
本标准可用于对整个数据中心能耗状态的测量 也适用于对子系统能耗状态的测量 还适用于对新节能技术和节能设备的节能测量
为此，本标准提出三个能耗指标： 1、数据中心电能利用效率 PUE（Power Usage Effectiveness）：
小型数据中心通常具有明显的共用供电系统的数据中心的能效”的 特点，但是该数据中心的总配电是由建筑物的总配电柜引来的，因此 P(16)不在小型数据中心的配电中，该数据中心通常不用该大楼的冷冻 水系统。
项目 输入总功率 IT设备功率 电能利用效率
测量值
PTotal=P⑷/0.975 PIT=P⑿ PIT =0.99 P⑽ PUE=PTotal/PIT
99%； 7.UPS输出到IT设备机架之间的各级配电和线缆传输的效率典型值为99%； 8.非主供电网到空调制冷设备输入配电之间的变压器损耗典型值为
98.5%。各级配电和线缆传输的效率典型值为99%。
六、数据中心能效测量
数据中心机房能耗检测标准
数据中心机房能耗检测标准
PUE用来做什么？
1.衡量一个数据中心的运营效率以及有多少提高的理论空间。
2.在同类的数据中心间进行比较和分析。
3.为数据中心运营者验证是否应提高相关设计和流程。
4.建立一个新建数据中心的设计策略和标准。
在测量和计算PUE时需要考虑什么？
1.在合理位置选取测量点以便获得可信仸的原始测量值。
2.要检测的数据中心是独立建筑，抑戒是在一幢综合性建筑内部。
3.基础设施的规划和使用因素。
4.区别对待单独的制冷单元和集成在IT设备中的制冷单元。
5.T设备都涵盖了哪些具体设备。
所有图文归数据中心机房设计所有。

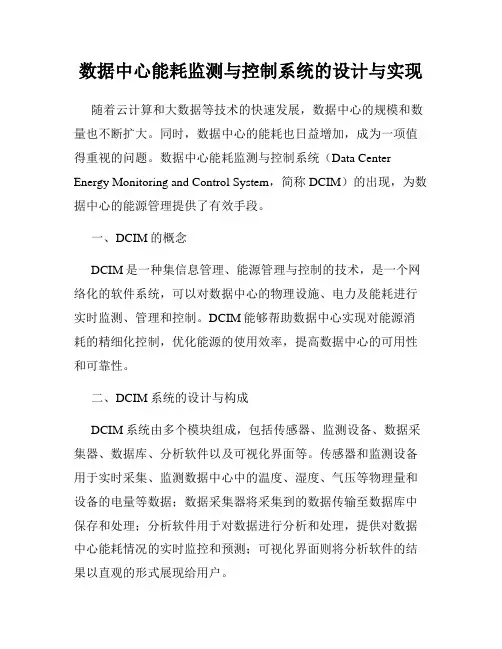

数据中心能耗监测与控制系统的设计与实现
数据中心能耗监测与控制系统的设计与实现随着云计算和大数据等技术的快速发展，数据中心的规模和数量也不断扩大。
同时，数据中心的能耗也日益增加，成为一项值得重视的问题。
数据中心能耗监测与控制系统（Data Center Energy Monitoring and Control System，简称DCIM）的出现，为数据中心的能源管理提供了有效手段。
一、DCIM的概念DCIM是一种集信息管理、能源管理与控制的技术，是一个网络化的软件系统，可以对数据中心的物理设施、电力及能耗进行实时监测、管理和控制。
DCIM能够帮助数据中心实现对能源消耗的精细化控制，优化能源的使用效率，提高数据中心的可用性和可靠性。
二、DCIM系统的设计与构成DCIM系统由多个模块组成，包括传感器、监测设备、数据采集器、数据库、分析软件以及可视化界面等。
传感器和监测设备用于实时采集、监测数据中心中的温度、湿度、气压等物理量和设备的电量等数据；数据采集器将采集到的数据传输至数据库中保存和处理；分析软件用于对数据进行分析和处理，提供对数据中心能耗情况的实时监控和预测；可视化界面则将分析软件的结果以直观的形式展现给用户。
三、DCIM系统的功能DCIM系统的主要功能包括：1、能耗监测：对数据中心中的设备、机房、供电和制冷系统进行实时监测和数据采集，分析能量消耗，了解每个设备的能量消耗情况，从而找到能源消耗浪费的地方。
2、空间管理：对机架、展板、设备、电缆等进行管理，有效利用数据中心的物理空间，提高中心的容纳能力。
3、设备管理：对设备的工作状态进行监测，提高设备的稳定性、可靠性和使用寿命。
4、电力管理：对电力设备、线路进行监测，控制有效使用电量，减少电能浪费。
5、温度管理：通过监测机房温度和湿度，实现智能管理机房温湿度，保证机房环境的稳定。
6、能效分析：基于数据中心的物理结构、设备布局及能源消耗情况，对能源消耗进行分析，形成综合评估报告，为优化数据中心能源管理提供依据。
数据中心能耗监测系统
数据中心能耗监测系统在当今数字化高速发展的时代，数据中心已成为支撑各行各业运行的关键基础设施。
然而，随着数据中心规模的不断扩大和业务量的持续增长，其能耗问题也日益凸显。
为了实现可持续发展和降低运营成本，数据中心能耗监测系统应运而生。
数据中心能耗监测系统，顾名思义，是一套用于实时监测、收集、分析和管理数据中心能源消耗情况的综合性解决方案。
它就像是数据中心的“能源管家”，能够清晰地展示能源的去向和使用效率，帮助运营者做出明智的决策。
这个系统通常由多个部分组成，包括传感器、数据采集设备、传输网络、数据库以及分析软件等。
传感器被安装在数据中心的各个关键位置，如服务器、制冷设备、供电系统等，用于实时感知能源的使用情况，如电流、电压、功率等参数。
数据采集设备则负责将这些传感器收集到的数据进行汇总和初步处理，然后通过传输网络（如以太网、无线网络等）将数据传输到中央数据库。
数据库是整个系统的数据存储中心，它能够存储大量的历史能耗数据。
这些数据不仅包括实时采集的数据，还可能涵盖设备的基本信息、运行状态、环境参数等。
有了丰富的数据积累，分析软件就可以大显身手了。
通过复杂的算法和模型，分析软件能够对数据进行深入挖掘和分析，生成各种报表和图表，例如能耗趋势图、设备能耗排名、能源效率指标等。
数据中心能耗监测系统的作用不容小觑。
首先，它能够帮助数据中心运营者实现能源的精细化管理。
通过实时监测和分析，运营者可以精确地了解每一台设备、每一个区域的能耗情况，从而发现能耗过高的“热点”，采取针对性的措施进行优化，比如调整设备的运行参数、优化制冷系统的控制策略等，以达到降低能耗的目的。
其次，该系统有助于提前发现潜在的能源问题和故障。
例如，如果某台设备的能耗突然异常升高，可能意味着它即将出现故障，这时运营者就可以提前进行维护，避免因设备故障导致的业务中断和更大的损失。
再者，能耗监测系统能够为数据中心的规划和扩展提供有力的依据。
通过对历史能耗数据的分析，运营者可以准确预测未来的能源需求，从而合理规划新设备的采购和机房的扩建，避免因能源供应不足而影响业务发展。
数据中心耗电量测定
在人们由于地球环境问题而越来越重视节能的今天，IT 相关设备的节能措施开始日益流行。
数据中心由于要进行服务器设备、电源（DC 或AC 电源）、照明以及空调的管理等，因此要消耗大量的电力。
尤其是服务器设备，随着通信数据量的增大，其耗电量还将进一步增加。
现在已近有多家海内外业界团体开始针对这一问题开展研究，目标是削减耗电量，同时实现高效率化。
作为这一工作的当务之急，数字式功率计WT210可以高精度地测定耗电量，通过节能为地球环境问题的解决提供支援。
数据中心耗电量测定关键词 X5 电力相关技术 Y2 机器 Z4 电力 F27 electrical machinery Yokogawa Electric Corporation E-11数据中心的概要系统电源电流输入电压输入服务器数据中心功率计WT210数据收集PC 软件数据中心耗电量测定示例室外大楼内电流输入电压输入数据收集PC 软件功率计WT210数据中心◆ 通过对数据中心耗电量的高精度测定，以支援节能活动。
◆ 通过电力的确认，为减少能源消耗作出贡献。
◆ 不仅仅是耗电量，还可同时测定电压、电流、频率、功率因数等。
◆ 宽电流测定范围，20A 电流以下可直接输入进行测定。
即使是20A 以上的电流也可以使用钳式电流探测器（电流钳）进行最大数百A 的电力测定。
◆ 可确认因通信数据量的变化而产生的长时间电力值变动。
◆ 可通过累计电力量收集总电力值。
◆ 结构轻巧紧凑便于搬运。
服务器E-11◆ 对计算机系统在实际环境下的运行速度进行测定并予以公布的SPEC （Standard Performance Evaluation Corporation ）将WT210作为IT 设备的性能试验方法（电力测定）的推荐设备加以推荐。
◆ 近年来，受到全世界瞩目的能源之星制度中，也含有对PC 等的电力测量设备的要求事项。
WT210符合该要求，是支持高分辨率、高精度测定的电力表。
日本国内作为电力测量设备行业先驱者的横河电机的小型电力计，很多大型家电厂商都拥有10台以上的WT210，被广泛用于产品开发、品质评价、生产线等。
数据中心能耗测量
数据中心能耗测量第一点：数据中心能耗的组成及测量方法数据中心能耗主要由IT设备能耗、制冷能耗、照明能耗、电源能耗以及其他能耗组成。
其中，IT设备能耗是指服务器、存储设备、网络设备等信息技术设备在运行过程中所消耗的电能；制冷能耗是指数据中心冷却系统在运行过程中所消耗的电能；照明能耗是指数据中心内部照明设备在运行过程中所消耗的电能；电源能耗是指数据中心电源管理系统在运行过程中所消耗的电能；其他能耗包括暖通空调、安防系统、消防系统等在运行过程中所消耗的电能。
测量数据中心能耗的方法主要有两种：直接测量法和间接测量法。
直接测量法是指通过电能表、功率计等仪器设备直接测量数据中心各设备能耗的方法。
间接测量法是指通过测量数据中心总能耗和各设备能耗占比来计算数据中心能耗的方法。
在实际应用中，可根据数据中心的规模、设备配置和运行情况选择合适的测量方法。
为提高数据中心能耗测量的准确性和可靠性，需要关注以下几点：确保测量设备的精度和稳定性；避免测量设备与被测设备之间发生干扰；定期对测量设备进行校准和维护；对于分布式数据中心，应采用统一的能耗测量和统计方法，确保数据的一致性。
第二点：数据中心能耗测量的重要性和应用数据中心能耗测量的重要性主要体现在以下几个方面：1.能耗管理：通过对数据中心能耗的实时监测和分析，可以帮助管理人员了解数据中心的能耗状况，为节能减排提供数据支持。
2.成本控制：数据中心能耗测量有助于发现能耗较高的设备和不合理的能源消耗环节，从而采取措施降低能耗，降低运营成本。
3.性能优化：通过对数据中心能耗与性能之间的关系进行分析，可以指导设备选型和优化配置，提高数据中心的整体性能。
4.法规遵守：我国相关法规对数据中心的能耗有明确要求，能耗测量有助于企业遵守法规，避免法律责任。
5.行业发展：数据中心能耗测量可以为行业提供能耗基准和参考，推动数据中心行业的健康发展。
数据中心能耗测量应用主要包括以下几个方面：1.能耗监测：通过能耗测量系统，实时监测数据中心的总能耗、各设备能耗及其占比，为能耗管理提供数据支持。
数据中心能耗检测与节能评估
对数据中心能耗指标测量和评估的误解
输入数据中心的电能总量
数据中心效率（PUE）= IT 负载消耗的电能
家喻户晓 众所周知
1、对数据中心效率（PUE）中的两项数据涵盖的内容和正确的测量范围 不清楚，不规范； 对于同一数据中心或同一节能技术，使用不同的方 法就会得出不同的效率等级和节能效果；
4
2
向数据中心 之外的其它 设备换 总
输入
UPS
输出
3 开关
配 电
5
配电
9
系统
配电
10
4
11
配电 安全
列头柜
15
6
照明
向数据中心 之外的其它 系统供电
7
配电
8
空调制 冷系统
12
机架PDU IT系统
非主供电电网
冷源、新风等
13
数据中心 内部供电
数据中心 外部供电
外部冷源输入 标志(n)处的电缆传输功率为P(n)
IT设备包括：
由计算机、通信设备、处理设备、控制设备及其相关的配套设施构成， 按照一定的应用目的和规则，对信息进行采集、加工、存储、传输、检 索等处理的人机系统称为电子信息系统。
输入能源包括：
输入能源有三部分： ① 主供电电网 ② 发电机 ③ 非主供电电网（由个别设备引入）。
太阳能、风能等再生能源，最终都以输入到数据中心的电能表示。
3、UPS供配电负载系数 PLF （Power Load Factor） 数据中心中IT设备供配电系统耗能与IT设备耗能的比值
数据中心能耗检测以及节能评估
数据中心能耗检测以及节能评估
一、数据中心能耗检测
数据中心能耗检测是指采用特定的仪器和技术对数据中心能源消耗情
况进行检测，确定复杂的系统中各种节能措施的有效性，提供节能和节省
成本的建议的一种技术服务活动。
现代企业越来越重视节能耗检测技术，
大量的数据中心针对能耗检测进行了投入。
1、实施原则
（1）以节能为目标，需要仔细研究运行状况，发现耗能过大的系统，并给出相应的改进措施；
（2）降低耗能成本，在合理的规划、设计和运行的基础上，减少投
入资金，从而节省成本；
（3）技术先进，采用最新的技术，加快检测过程，减少检测成本，
提高检测的精确度；
（4）考虑环境保护，在实施能耗检测的过程中，要注意保护环境，
不发生能源浪费和污染问题；
（5）节省能源，采取一定的节能措施，减少能耗，使能源得到有效
利用。
2、实施内容
（1）调查：调查数据中心的物理状况，以及机械、电气设备布局、
特征参数等，并收集物理量信息；。
