理光复印机错误代码
理光复印机通用代码
理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------390—1: TD 传感器出错1SC------390—2: TD 传感器出错2SC------391: 显影偏压的漏泄SC------401—1 转印棍漏电出错SC------401—2 转印棍漏电出错SC------403：转印带位置传感器出错SC------405：转印带出错SC------440: 主电机卡死SC------490: 排风扇电机卡死SC------492: 冷却风扇电机卡死SC------493: 桥接器冷却风扇卡死SC------501—1: 第一纸盘升纸故障1SC------501—2: 第一纸盘升纸故障2SC------502—1: 第二纸盘升纸故障1SC------502—2: 第二纸盘升纸故障2SC------503—1: 第三纸盘升纸故障1SC------503—2: 第三纸盘升纸故障2SC------504—1: 第四纸盘升纸故障1SC------504—2: 第四纸盘升纸故障2SC------506: 纸盘装置主电机卡死SC------507: LCT 主电机卡死SC------510—1: LCT 纸盘故障1SC------510—2: LCT 纸盘故障2SC------541: 定影部热敏电阻开路SC------542: 预热过程中定影温度出错SC------543: 定影部过热出错1SC------545: 定影部过热出错2SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722 723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836.837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。
理光复印机故障代码
理光复印机故障代码常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC 后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU 板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
理光复印机故障代码
常用理光AFICIO3025/3030数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU 板不良；IPU板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAASC123 --- 说明扫描仪原位传感器出错。
理光复印机故障代码
理光复印机故障代码理光复印机故障代码————————————————————————————————作者: ————————————————————————————————日期:常用理光AFICIO3025/30３0数码复印机维修代码表一维修呼叫分为四个级别A级-----为防止机器损坏,只有工程师复位ＳC后机器才能工作;复位程序：进入SP模式，然后关开主电源开关。
B级-－－－- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级-----－更新SＣ历史，机器可以正常工作。
复位程序:不显示S Ｃ，只更新SC历史。
Ｄ级－----－关开主开关，复位操作面板上显示的ＳC。
如果再次出错，会再次显示这些SＣ。
复位程序：关开操作开关。
1．SC代码说明l如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCＢ前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
ｌ]机器处于SP模式时出现Ａ或B级ＳＣ代码，机器无法显示,须退出ＳP模式检查SC 编号。
l 机器出现D级SC代码，机器将自动重二‘SＣ代码的说明ＳＣ1０１－-－－-说明暴光灯出错,扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良;暴光灯整流器不良；暴光灯接头连接不良;标准白板脏；反光镜或透镜错位或脏污；SＢU板不良。
ＳＣ102 ----- 说明暴光灯出错。
扫描原稿后,暴光灯亮着的时间超过3分钟。
原因:SBCU 板不良;IPU板不良;控制板不良。
SC120 －-－--说明扫描仪原位出错。
在初始化或复印期间,扫描仪原位传感器未检测到接通状态。
可能原因:扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCＵ和原位传感器间的线束松动,断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏;SBCU板不良;扫描仪钢丝,同步皮带,滑轮或扫描架不良。
ＳC１21 ---- 说明扫描仪原位出错。
理光复印机故障代码
理光复印机故障代码————————————————————————————————作者: ————————————————————————————————日期:ﻩ常用理光AFICIO3025/30３0数码复印机维修代码表一维修呼叫分为四个级别A级-----为防止机器损坏,只有工程师复位ＳC后机器才能工作;复位程序：进入SP模式，然后关开主电源开关。
B级-－－－- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级-----－更新SＣ历史，机器可以正常工作。
复位程序:不显示SＣ，只更新SC历史。
Ｄ级－----－关开主开关，复位操作面板上显示的ＳC。
如果再次出错，会再次显示这些SＣ。
复位程序：关开操作开关。
1．SC代码说明l如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCＢ前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
ｌ]机器处于SP模式时出现Ａ或B级ＳＣ代码，机器无法显示,须退出ＳP模式检查SC 编号。
l 机器出现D级SC代码，机器将自动重二‘SＣ代码的说明ＳＣ1０１－-－－-说明暴光灯出错,扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良;暴光灯整流器不良；暴光灯接头连接不良;标准白板脏；反光镜或透镜错位或脏污；SＢU板不良。
ＳＣ102 ----- 说明暴光灯出错。
扫描原稿后,暴光灯亮着的时间超过3分钟。
原因:SBCU 板不良;IPU板不良;控制板不良。
SC120 －-－--说明扫描仪原位出错。
在初始化或复印期间,扫描仪原位传感器未检测到接通状态。
可能原因:扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCＵ和原位传感器间的线束松动,断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏;SBCU板不良;扫描仪钢丝,同步皮带,滑轮或扫描架不良。
ＳC１21 ---- 说明扫描仪原位出错。

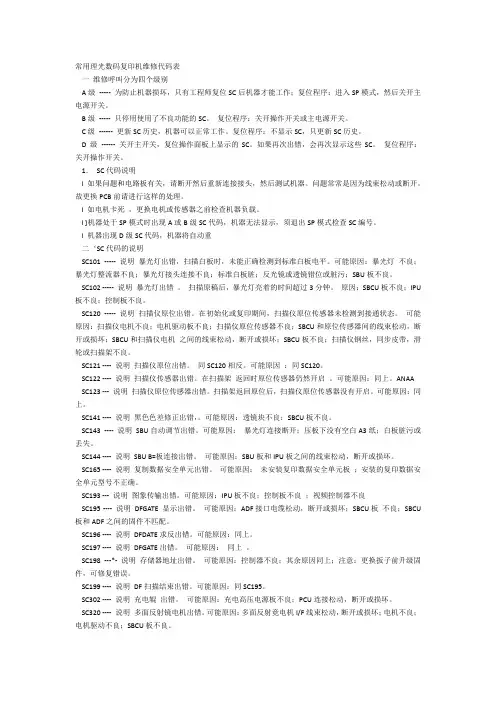

理光常用错误代码
常用理光数码复印机维修代码表一维修呼叫分为四个级别A级----- 为防止机器损坏，只有工程师复位SC后机器才能工作；复位程序：进入SP模式，然后关开主电源开关。
B级----- 只停用使用了不良功能的SC。
复位程序：关开操作开关或主电源开关。
C级------ 更新SC历史，机器可以正常工作。
复位程序：不显示SC，只更新SC历史。
D 级------ 关开主开关，复位操作面板上显示的SC。
如果再次出错，会再次显示这些SC。
复位程序：关开操作开关。
1．SC代码说明l 如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。
问题常常是因为线束松动或断开。
故更换PCB前请进行这样的处理。
l 如电机卡死，更换电机或传感器之前检查机器负载。
l ]机器处于SP模式时出现A或B级SC代码，机器无法显示，须退出SP模式检查SC编号。
l 机器出现D级SC代码，机器将自动重二‘SC代码的说明SC101 ----- 说明暴光灯出错，扫描白板时，未能正确检测到标准白板电平。
可能原因：暴光灯不良；暴光灯整流器不良；暴光灯接头连接不良；标准白板脏；反光镜或透镜错位或脏污；SBU板不良。
SC102 ----- 说明暴光灯出错。
扫描原稿后，暴光灯亮着的时间超过3分钟。
原因：SBCU板不良；IPU 板不良；控制板不良。
SC120 ----- 说明扫描仪原位出错。
在初始化或复印期间，扫描仪原位传感器未检测到接通状态。
可能原因：扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCU和原位传感器间的线束松动，断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏；SBCU板不良；扫描仪钢丝，同步皮带，滑轮或扫描架不良。
SC121 ---- 说明扫描仪原位出错。
同SC120相反。
可能原因：同SC120。
SC122 ---- 说明扫描仪传感器出错。
在扫描架返回时原位传感器仍然开启。
可能原因：同上。
ANAA SC123 --- 说明扫描仪原位传感器出错。
理光复印机通用代码
理光复印机通用代码理光复印机通用代码故障代码：SC——101：曝光灯出错SC------120: 扫描架出错1SC------121: 扫描架出错2SC------302: 充电棍漏电SC------304: 充电棍电流校正出错（图像浓度传感器不良）SC------320: 多面反射镜电机异常SC------321: 没有激光写入信号的出错1SC------322: 第一只激光同步信号出错（LD 装置失败）SC------323: LD 驱动电流过大SC------326: 第二只激光同步信号出错（LD 装置失败）SC------327: LD 装置原位置出错1 (因为接头走向不对,造成LD装置移动受阻) SC------328: LD 装置原位置出错2 (因为接头走向不对,造成LD装置移动受阻) SC------329: 激光束间距调整的出错(因为接头走向不对,造成LD装置移动受阻) SC------350—1: ID 传感器出错1SC------350—2: ID 传感器出错2SC------350—3: ID 传感器出错3SC------350—4: ID 传感器出错4SC------350—5: ID 传感器出错5SC------360: 硬盘驱动出错1 (HDD不良或HDD控制板不良)SC------361: 硬盘驱动出错2 (HDD不良)SC------362: IMAC (图像压缩IC)出错(BICU不良或HDD控制板不良)SC------365: 图像储存地址出错SC------546: 定影部可复印温度出问题SC------547: 零交信号SC------548: 定影部装置安装出错SC------599: 单格纸盘电机卡死SC------601: BICU与扫描装置通信异常SC------602: BICU与HDD控制板之间通信异常SC------620—1: BICU与ADF之间通信异常1 SC------620—2: BICU与ADF之间通信异常2 SC------620—3: BICU与ADF之间通信异常3 SC------726: 文件制成器移动／升降电机异常SC------727: 文件制成器装订器转动电机异常SC------729: 文件制成器打孔电机异常SC------730: 文件制成器装订器定位电机异常SC------900: 电气的总数计数器异常SC------951: F门的信号异常2SC------954: 打印机图像设置出错SC------955: 储存器设置出错SC------959: 打印机设置ID 出错SC------960: 打印机返回ID 出错SC------961: 打印机就绪ID 出错SC------962: 储存器设置ID 出错SC------963: 储存器结束ID 出错SC------964: 打印机就绪出错SC------980: HDD 存取出错SC------981: HDD 响应出错SC------982: HDD 结构出错SC------990: 软件性能出错理光复印机维修通用故障代码，分享SC195：系列号不符SC201：多棱镜电机不良SC220：同步检测信号错SC221：同上（指各色的同步）SC240：激光过强（001：Y 002：M 003：C 004：K）SC260、261：电源板保险烧SC285：线位调整有错SC370 SC371 SC372 SC373：KYCM TD传感器有错SC374 SC375 SC376 SC377：KYCM VT传感器有错SC380：K显影电机有问题SC381：彩显影电机有问题SC385：ID传感器的VSG有错SC386 SC387 SC388 SC389：KYCM显影伽马有错SC390：显影偏压输出有错SC391-01：充电AC输出有错SC460 SC461：热敏电阻SC471：转印原位有错SC490：转印偏压有错SC501 SC502 SC503 SC504：纸盒有错SC530：定影风扇有错SC541.542.543.544.545.546：定影辊温度有错SC551.552.553.554.555.556：压力辊温度有错SC560：电源线有是器噪声SC722723.724.725.726.727.729.730.731.732.733.734：分页器有错SC818：防卫有错SC819：致命错误SC820.821.822.823.824.827828.829.833.835.836. 837.：打印印问题的自诊有错SC850：打印接口有错SC851：IEEE1394接口有错SC860：硬盘初始化有错SC861：硬盘重启SC863.864.865：硬盘的读取、CRC、进入有错SC900：电子计数器有错SC990：软件性能有错SC998：应用启动有错注：K：黑Y：黄C：蓝M：红---------------------------------------------------------------------------------------------------------------------。
理光复印机故障代码大全
理光数码复印机常见故障代码101――曝光灯出错（1018机器是SC192）；120（121）――扫描仪原位出错。
144――BICU和SBU之间通讯出错BICU板不能检测SBU连接信号.；145――SBU自动调节出错；193――图像转印出错；198――内存地址出错；302――充电辊漏电检测到充电辊漏电信号。
320――多角反射镜出错；321――无激光写入信号（F-门）出错；322――激光同步出错。
390――TD传感器出错。
391――显影偏压泄漏；392――TD传感器初始设定出错。
401（402）――转印辊漏电出错1/2 检测到充电辊漏电信号。
500――主电机锁死。
547――零交叉信号故障。
（3）A级故障541――定影的热敏电阻开路（中央）。
542――定影温度预热出错（中央）。
543――定影过热出错（中央）热敏电阻检测到定影温度超过231达1秒。
544――定影过热出错（中央）。
545――定影温度过热出错（中央）2。
546――不稳定的定影温度（中央）。
551――定影热敏电阻开路（后面）同SC541.552――定影温度预热出错（后面）同SC542.553――定影过热出错（后面）同SC543。
555――定影温度过热出错（后面）同SC545。
556――不稳定的定影温度（后面）同SC546。
一：如何进入SP 模式1.按以下次序按动面键C →1 →0 →7 →C ，保持按C/ ◇键3 秒以上；2.SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER3.按你需要选定模式号码。
二：如何退出SP 模式1.按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式•按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。
四：如何选择程序号•用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键•若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理光复印机错误代码
一、 Sc代码简介
SC101 爆光灯出错（当扫描白板时，为恰当的探测到标准白板。
）原因：1、暴光灯不良；暴光灯镇流器不良脏,扫描仪反射鏡或扫描仪反射鏡移位；sbu板不良；sbu连接器不良；透镜块移位；不正确地白板扫描位置或宽度。
SC120－123 扫描仪原位出错
SC130 Bicu和sbu之间通讯出错
SC192 自动sbu调解出错
SC194 Sbu白电平探测出错（连续20次自动调节sbu失败）原因：1、暴光灯不良；脏白板；不正确的位置或白板,扫描宽度不对；bicu板不良；sbu办不良。
SC302 充电辊漏电（探测到充电辊漏电信号）原因：充电辊不良；充电高压办不良；pcu连接不良。
SC320 多角反射鏡出错
SC321 无激光写入信号出错
SC322 激光同步出错原因：激光单元和bicu板连接不好；激光和bicu板之间电缆损坏；bicu板不良；ld单元不良。
SC390 Td传感器出错(复印期间，td传感气的输出连续10次小于0.2或大于4.0v)
原因：td传感器不良； Pcu连接不良。
SC391 显影偏压泄漏原因：pcu连接不良；高电压板不良。
SC392 Td传感器初始化出错（没有正确地执行td初始设定）原因：id传感器不良；无显影剂；鼓不转；显影滚不转；pcu连接不良；未给充电辊加电压。
SC401-SC402转印辊漏电信号
原因：高电压板不良；转印/分离单元放置不正确；转印辊损坏；pcu连接不良。
SC500 主电机锁死
SC541 定影的恒温器/热敏电阻开路（主开关开启后，在30秒内定影温度未达到80℃）
原因：定影恒温器不良或移位；定影热敏电阻不良或移位；电源板不良。
SC542 定影温度余热出错（同541）
原因：定影热敏电阻不良或移位；定影灯开路；定影恒温器开路；定影熔丝开路；电源板不良。
SC543 定影过热出错（定影热敏电阻探测到定影温度超过231℃达1秒。
）
原因：定影热敏电阻不良；电源板不良。
SC544 定影低温出错（在运行活待机时，热敏电阻探测到定影温度低于100℃达1秒。
）
原因：定影灯开路；定影热敏电阻不良；电源板不良；定影热敏电阻开路；定影恒温器开路。
SC546 不稳定的定影温度（定影灯开启超过8秒后，定影温度没有上升3℃或超过5℃）
原因：热敏电阻不良；电源单元不良。
SC547 零交叉信号
SC921 Ibm存储器控制器出错
SC990 Bicu和ibo之间的通讯出错
SC999 程序版本出错。
