液体涡轮流量计
ZRN-LW涡轮流量计说明书
仪表口径 及连接方式
法兰连接型 螺纹连接型 夹装连接型
DN15-DN200 DN4-DN50 DN4-DN200
常规标准
GB/T9113-2000
法兰标准
其他标准
国际管法兰标准 国内管法兰标准
如德标 DIN、美标 ANSI、日标 JIS 如化工部标准、机械部标准
螺纹规格 精度等级*1
常规规格 其他规格
表 4.2
材质（特殊型）
法兰
304/316
表体/导向架 316 不锈钢
叶轮
双相钢
表体
316 不锈钢
导向架
316 不锈钢
叶轮
双相钢
表体
316 不锈钢
叶轮
双相钢
5
4.2 尺寸参数
4.2.1 流量计的安装方式
流量计安装方式
表 4.3
图 4.1 DN15～DN200 法兰连接型涡轮流量流量计尺 图 4.4 DN4～DN200 夹装连接型涡轮流量流量计尺
4.3 安装及注意事项
4.3.1 安装位置
管道必须完全充满液体。
重要的是，在任何时候， 保持管道内完全充满液 体，否则流量显示会受到 影响，可能会导致测量误 差。
表 4.5 安装位置
避免气泡。如果有气泡进 入测量管，流量显示可能 会受到影响，可能会导致 测量误差。
表 4.6 涡轮流量计典型安装管路系统
入口段 阻流件类型
安装条件 入口段
出口段
一般情况
90°弯头
同一平面上两 个 90°弯头
缩管
不同平面上两 个 90°弯头
扩管
全开阀门
半开阀门
安装注意事项 表 4.7 所示尺寸为确保精度的最低要求的直管段安装长度，若直管段长度增加一倍，可提高精度。 上游：允许的最小直管段长度至少为 10 倍的管道直径。
涡轮流量计操作手册(中文)北京康纳森仪表技术有限公司
涡轮流量传感器Turbotron VTH 15 / VTI 15 / VTP 15系列1 Turbotron功能 12 安全说明 23 安装操作须知及重要提示 34 管道安装 35 电路连接 45.1 带有脉冲输出的涡轮流量传感器 45.2 模拟电量输出的涡轮流量变送器，A1 55.3 集成温度传感器（可选择）Pt100/3-线或 Pt 1000/3-线 5 6 Turbotron的清洁 6 7 报废处理 6 8 原材料表 7 9 技术参数 7 9.1 带有脉冲输出的涡轮流量传感器 79.2 模拟电量输出的涡轮流量变送器，A1 8 10 尺寸 9Turbotron功能 Turbotron系列涡轮流量计是计量流量的传感器或用于液体的定量输入。
因为它的异常紧凑的设计，宽广的测量范围和高精度测量，可适用于众多的领域。
流入涡轮的液体被导流片分成四束水柱。
他们从四面碰撞转子以使其运动。
从四面作用于轴承上的力，均衡一致，大部分相互抵销，将磨损减到最小。
极其坚硬的轴承材料，宝石和硬金属，是其超长寿命的另一个保证。
转子速度被转换为电子脉冲信号（频率）。
-VTH和 VTP装有带磁体的转子。
霍尔传感器识别转子的旋转。
-VTI在转子上有不锈钢针。
靠电感接近开关，探测转子的旋转。
两种情况都可获得与流量成比例的频率信号（方波信号）。
•安装前请详细阅读相关章节。
•涡轮流量传感器只适用于液体的测量-绝对禁止作为气体测量工具•安装前请仔细检查，以确定涡轮流量传感器的材料是否适用于被测量的介质（见材料表，第 7章）。
•可在任何位置安装涡流流量计。
如果安装在垂直管道，流向最好向上。
务必避免出现自由出口。
•流量传感器中的箭头指示的是唯一允许的流动方向。
•注意进和出的管段长度以使得测量更加精确。
(见第三章安装和操作须知 )•管道进出口的内径必须与流量传感器的内径相匹配。
•被测量的流体最好尽可能少有固体微粒。
存在微粒直径不应超过 0.5mm。
LWGC插入式液体涡轮流量计的特点、选型及技术要求
LWGC (切向)及LWCB (轴向)型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计可以广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量。
测量介质：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量典型应用：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量Ⅰ.产品特点LWGC插入式涡轮流量计的特点(1)抗杂质能力强切向式叶轮在转动时可随时释放流体中悬浮染物使其不缠绕在切向式叶轮的叶片上。
(2)抗电磁干扰和抗振能力强。
(3)传感器和显示仪表的结构及原理都非常简单、直观用户特别容易掌握其使用和维修技术。
(4)更换叶轮和轴承后仪表系数不变。
(5)流量范围宽下线流速低。
(6)成套流量计对流体总量的计量误差小。
(7)几乎无压力损失节省动力电耗。
(8)传感器可露天安装整个传感器可长期淹没在水中使用。
(9)有截止阀的传感器安装和拆卸时都不须断流。
(10)水平竖直倾斜的管道均可使用。
(11)成套流量计的购置安装和维修费用低。
Ⅱ.仪表选型Ⅲ.技术参数(1)插入深度h被测管道实测内径DN1000mm时插入深度LWGC h= 0.5DN-20mmLWGC h = 0.5DN精确度: ±5%、±2.5%公称压力PN: 1.0 Mpa被测液温度: -20℃~120℃环境温度:-20℃~70℃(2)传感器至显示仪表的距离:若增加信号电缆的长度可达 1000m以上。
所需增的电缆长度应在订货合同或协议书中提出。
(3)对直管段长度的要求:传感器上游直管段长度应不小于20DN 下游直管段长度不应小于7DN 以确保测量精确度。
若直管段长度不能满足此要求可在具备现场标定条件的情况下进行现场标定后采用现场标定的仪表系数KDN。
(4)测量范围Ⅳ.技术要求与结构。
液体流量计分类
液体流量计分类液体流量计广泛应用于工业生产中，能够准确地测量水、油、液态化工品等液体的流量，以便于对生产进程进行控制，同时确保生产过程的安全性。
液体流量计种类繁多，根据不同的工作原理和适用场合，可以将液体流量计分为多个类别。
一、旋转液体流量计旋转式液体流量计是一种按物体自身轴线旋转来测量流量的仪表。
它不仅能够适用于低流速的场合，还可以应用于高流速情况下的液体流量测量，只需在设计时改变某些参数即可。
旋转式液体流量计结构简单，制造成本较低，因此在许多工业生产领域中得到了广泛应用。
二、涡轮式液体流量计涡轮式液体流量计适用于一些需要高精度的场合。
涡轮式液体流量计以涡轮运动作为测量原理，通过测量涡轮旋转的频率来确定液体流量大小。
涡轮式液体流量计的精度高、重复性好，同时也具有较高的电信号输出频率，便于进行数字化处理和读数，因而广泛应用于高精度测量场所，如石油化工、食品饮料等领域。
三、质量式液体流量计质量式液体流量计主要是根据质量守恒定律，通过测量流体的质量变化来确定液体流量的大小。
质量式液体流量计因其测量结果更加精确，几乎不受液体密度和温度影响，被普遍应用于医药、食品等行业。
不过由于质量式液体流量计较为复杂，因此制造成本较高，在应用场合上也相对有限。
四、压降式液体流量计压降式液体流量计是以维瑟鲁管、小孔板、喷嘴等装置来测量液体流量，其测量原理是通过测量流体通过一定断面的压降来确定流量大小。
压降式液体流量计结构简单、测量准确度高、价格相对较低，因此在工业生产中被广泛应用于液体流量测量。
五、液位式液体流量计液位式液体流量计依据液体液面高度的变化，来确定液体的流量，其适用范围十分灵活。
它的结构比较简单，精度也易于控制，同时价格相对便宜，因此在液体测量领域也应用十分广泛。
液位式液体流量计主要适用于天然气、液化气等介质的流量测量，具有安装方便、维护简单的优点。
综上所述，液体流量计种类繁多，不同的流量计适用于不同的场合，我们需要根据具体应用的情况选择合适的液体流量计来进行生产过程的控制和优化，提高生产效率和质量化水平。

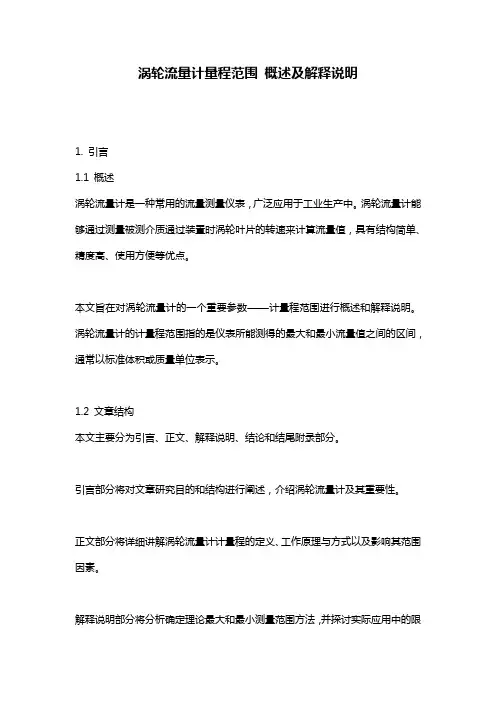

涡轮流量计量程范围_概述及解释说明
涡轮流量计量程范围概述及解释说明1. 引言1.1 概述涡轮流量计是一种常用的流量测量仪表，广泛应用于工业生产中。
涡轮流量计能够通过测量被测介质通过装置时涡轮叶片的转速来计算流量值，具有结构简单、精度高、使用方便等优点。
本文旨在对涡轮流量计的一个重要参数——计量程范围进行概述和解释说明。
涡轮流量计的计量程范围指的是仪表所能测得的最大和最小流量值之间的区间，通常以标准体积或质量单位表示。
1.2 文章结构本文主要分为引言、正文、解释说明、结论和结尾附录部分。
引言部分将对文章研究目的和结构进行阐述，介绍涡轮流量计及其重要性。
正文部分将详细讲解涡轮流量计计量程的定义、工作原理与方式以及影响其范围因素。
解释说明部分将分析确定理论最大和最小测量范围方法，并探讨实际应用中的限制因素和考虑要点。
同时，还会提供一个实例分析，展示如何选择涡轮流量计的计量程范围。
结论部分将对涡轮流量计的计量程范围概述和解释进行总结，并探讨提升其精度和可靠性的途径。
此外，还将展望涡轮流量计在未来应用中可能面临的挑战与发展趋势。
最后，结尾附录部分将收录本文所引用的参考文献和相关数据信息。
1.3 目的本文旨在全面介绍涡轮流量计的计量程范围，并深入探讨影响其范围选择的因素。
通过本文，读者可以了解涡轮流量计的原理、工作方式，并学习如何确定合适的计量程范围以满足实际应用需求。
此外，文章还蓝思了进一步提高涡轮流量计精度和可靠性的途径，并展望了其未来发展方向。
这将有助于读者更好地理解并应用涡轮流量计技术。
2. 正文:2.1 涡轮流量计量程的定义涡轮流量计是一种常用的流体测量仪器，用于测量流体在管道中的流量。
涡轮流量计具有一个旋转的涡轮叶片，当流体通过管道时，涡轮叶片会受到流体冲击并开始旋转。
通过测量旋转的频率或速度，可以确定流体的流量。
涡轮流量计通常具有一个特定的测量范围，称为计量程。
2.2 涡轮流量计的原理与工作方式涡轮流量计基于机械原理工作。
当液体或气体通过装置时，产生的压力差驱动着装置中的涡轮叶片旋转。
涡轮流量计工作原理
涡轮流量计工作原理涡轮流量计是一种常用的流量计量仪表，广泛应用于工业过程中对液体和气体的流量测量。
它通过旋转涡轮叶片来实现流量的测量，具有精度高、稳定性好等优点。
本文将详细介绍涡轮流量计的工作原理。
一、涡轮流量计的结构和组成涡轮流量计由流量计主体、涡轮叶轮、传感器和信号转换器等组成。
流量计主体通常由金属材料制成，内部设有涡轮叶轮腔。
涡轮叶轮由多个叶片组成，可在流体流动的作用下旋转。
传感器用于检测叶轮的旋转速度，并将其转化为电信号。
信号转换器能够接收传感器的电信号，并进行放大、滤波和换算，最终输出流量信号。
二、涡轮流量计的工作原理涡轮流量计的工作原理基于叶轮在流体中旋转时所受到的转动力矩与流体流速成正比的原理。
当液体或气体通过流量计时，流体在叶轮叶片上产生一定的动压力，使叶轮开始旋转。
根据涡轮叶轮旋转的速度，可以推算出流体的流速和流量。
在涡轮流量计中，流体会通过流量计主体进入涡轮叶轮腔。
当流体通过腔室时，叶轮叶片会受到流体的冲击力，使叶轮开始旋转。
涡轮叶轮旋转的速度与流体流速成正比。
为了确保叶轮旋转平稳，涡轮叶轮通常采用轴承支撑，并在叶片上设置平衡锥。
流体流过叶轮后，再通过出口离开流量计主体。
在涡轮流量计中，涡轮叶轮旋转的速度需要通过传感器进行检测。
传感器通常采用磁感应原理，叶轮上固定有磁铁，并安装有线圈传感器。
当叶轮旋转时，磁铁的磁场会产生变化，线圈传感器能够感应到磁场的变化并产生相应的电信号。
涡轮流量计的信号转换器能够接收传感器的电信号，并进行放大、滤波和换算等处理。
放大和滤波可以提高信号的稳定性和精度，换算则可以将电信号转化为实际的流量值。
最终，信号转换器会输出流量信号，供用户进行监测和控制。
三、应用领域和注意事项涡轮流量计广泛应用于化工、制药、石油、电力等行业，在流体流量的测量和控制中发挥重要作用。
然而，在使用涡轮流量计时，也需要注意以下几点：1. 流体的物理性质：涡轮流量计适用于液体和气体的流量测量，但需要根据流体的密度、黏度和压力等物理性质选择合适的型号和规格。
各种流量计计算公式修订版
各种流量计计算公式修订版流量计是工业生产中常用的一种仪表，用于测量液体、气体等介质的流量。
根据介质的不同，流量计分为多种类型，如涡轮流量计、电磁流量计、超声波流量计等。
这些流量计的计算公式也有所不同，下面将对各种流量计的计算公式进行修订。
1.涡轮流量计计算公式：涡轮流量计是利用介质通过涡轮转子时产生的动能来测量流量的仪表。
其计算公式为：Q=K*N*C其中，Q为流量，K为流量系数，N为涡轮转子转速，C为容积单位转换系数。
修订版：在修订版中，我们可以将流量系数K拆分为一个修正系数和标定系数的乘积：Q=K'*K**N*C即流量等于修正系数与标定系数的乘积，再乘以涡轮转子转速和容积单位转换系数。
2.电磁流量计计算公式：电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的仪表。
其计算公式为：Q=A*B*V其中，Q为流量，A为电磁流量计内管的横截面积，B为磁感应强度，V为液体的平均速度。
修订版：在修订版中，我们可以将电磁流量计内管的横截面积A拆分为一个修正系数和实际横截面积的乘积：Q=K'*A'*B*V即流量等于修正系数与实际横截面积的乘积，再乘以磁感应强度和液体的平均速度。
3.超声波流量计计算公式：超声波流量计是利用超声波在流体中的传播特性来测量流量的仪表。
其计算公式为：Q=A*V其中，Q为流量，A为超声波流量计传感器的测量面积，V为液体的平均速度。
修订版：在修订版中，我们可以将超声波流量计传感器的测量面积A拆分为一个修正系数和实际面积的乘积：Q=K'*A'*V即流量等于修正系数与实际面积的乘积，再乘以液体的平均速度。
需要注意的是，以上修订版的公式仅为示意，实际应用中需要考虑更多因素，如介质的密度、温度对流量的影响等。
因此，在使用流量计进行实际测量时，应根据具体情况进行修正和校准，以获得更准确的结果。
总结起来，各种流量计的计算公式修订版主要是在原有公式的基础上引入修正系数，以提高测量结果的准确性。
涡轮流量计检验报告-定义说明解析
涡轮流量计检验报告-概述说明以及解释1.引言1.1 概述涡轮流量计是一种常用的流量测量仪器，其原理是利用涡轮叶片在流体中旋转产生脉动信号，通过对脉动信号进行采样和计数来测量流体的流量。
在工业生产中，涡轮流量计被广泛应用于液体和气体的流量测量，具有测量精度高、稳定性好、适用范围广等优点。
本报告旨在对涡轮流量计进行检验，以验证其在实际工作中的性能特点和测量准确度。
通过对涡轮流量计的原理、检验方法和实验结果进行分析，旨在为工程技术人员提供参考依据，并为涡轮流量计的使用和维护提供指导和建议。
1.2 文章结构文章结构部分:本文主要包括引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
概述部分介绍了涡轮流量计检验的背景和重要性，文章结构部分提供了本文的大体结构，目的部分说明了本文的研究目的。
正文部分包括涡轮流量计的原理、检验方法和实验结果分析。
涡轮流量计的原理部分介绍了涡轮流量计的工作原理和特点，检验方法部分介绍了对涡轮流量计进行检验的具体方法，实验结果分析部分对检验结果进行了详细的分析和解释。
结论部分包括总结、结论和建议。
总结部分对本文的研究内容进行了总结，结论部分对实验结果进行了归纳和总结，建议部分提出了对涡轮流量计检验的一些建议。
1.3 目的本报告旨在对涡轮流量计进行全面的检验和分析，以验证其性能和可靠性。
通过对涡轮流量计的原理、检验方法和实验结果进行详细阐述，旨在为相关领域的工程师和研究人员提供参考，帮助他们更好地了解涡轮流量计的工作原理和检验方法，同时为工程实践提供可靠的技术支持和指导。
同时，通过本报告的编写，也旨在提高对涡轮流量计的认识，促进其在各种工程领域的应用和推广。
2.正文2.1 涡轮流量计的原理涡轮流量计是一种常用于测量液体或气体流量的仪器。
其工作原理基于涡轮转子在流体中转动时产生的涡轮动能，通过测量转子转速来推断流体流速和流量。
涡轮流量计通常由流体进口、涡轮转子、传感器和信号处理器组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高清晰液晶显示器同时显示瞬时流量
该类涡轮流量计按照供电方式、是否具
（4位有效数字）及累积流量（8位有
备远传信号输出可分为LWGY-□B型和
效数字，带清零功能）。所有有效数
LWGY-□C型。LWGY-□B型：供电电源采
据掉电后保持10年不丢。该类涡轮流
用3.2V10AH锂电池（可连续运行4年以
量计均为防爆产品，防爆等级为：
3
液体涡轮流量计应用
56%
液体涡轮流量计应用广泛，可 直接应用于石油、有机液体、 无机液、液化气、天然气和低 温流体等。
73% 69%
上海有恒测控技术有限公司
2016 TEXT 2020 TEXT 2015 TEXT
4
气体涡轮流量计特点
超低功耗单片微机技术研制
双排显示，可靠性高等优点
上海有恒UHLWGY系列智能一体化涡
采用双排液晶现场显示，具有机构紧
轮流量计是采用超低功耗单片微机技
凑、读数直观清晰、可靠性高、不受
术研制的涡轮流量传感器与显示积算
外界电源干扰、抗雷击、成本低等明
一体化的新型智能仪表。
显优点。仪表具备仪表系数三点修正，
智能补偿仪表系数非线性，并可进行
现场修正。
涡轮流量计
防爆产品 可保数据不丢失
远传信号（无信号）输出
上海有恒测控技术有限公司
2
心安放一个涡轮，两端由轴承 支撑。当流体通过管道时，冲击涡轮流量计 叶片，对涡轮流量计产生驱动力矩，使涡轮 流量计克服摩擦力矩和流体阻力矩而产生旋 转。在一定的流量范围内，对一定的流体介 质粘度，涡轮流量计的旋转角速度与流体流 速成正比。由此，流体流速可通过涡轮流量 计的旋转角速度得到，从而可以计算得到通 过管道的流体流量。
上海有恒测控技术有限公司
涡轮流量计原理
涡轮流量计的转速通过装在机壳外的 传感线圈来检测。当涡轮流量计叶片切割 由壳体内永久磁钢产生的磁力线时，就会 引起传感线圈中的磁通变化。传感线圈将 检测到的磁通周期变化信号送入前置放大 器，对信号进行放大、整形，产生与流速 成正比的脉冲信号，送入单位换算与流量 积算电路得到并显示累积流量值;同时亦将 脉冲信号送入频率电流转换电路，将脉冲 信号转换成模拟电流量，进而指示瞬时流 量值。
上海有恒测控技术有限公司
8
上）；无信号输出功能。LWGY-□C型：
ExdIIBT6。
供电电源采用24VDC外供电，输出4-
20mA标准两线制电流信号，并可根据
不同的现场需要，可增加RS485或HART
上海有恒测控技术有限公司 通讯。
5
技术参数
被测介质温度：（℃） 20～＋120℃ 环境条件：温度－10～ +55℃，相对湿度5%～ 90%，大气压力86～
上海有恒测控技术有限公司
6
液体涡轮流量计安装注意事项
01. 安装方向与流向一致
安装时液体流动方向应与 传感器外壳上指示流向的箭头 方向一致，且上游直管段应 ≥20dn，下游直管段应≥5dn （dn为管道内径）。
03. 远离外界磁场
传感器应远离外界磁场， 如不能避免，应采取必要的措 施；
安装方式
法兰连接/螺纹连接/夹装式
液体涡轮流量计
Liquid Turbine Flowmeter
演讲人：上海有恒测控
上海有恒测控技术有限公司
1
液体涡轮流量计
“ ” 液体涡轮流量计
• 液体涡轮流量计是一种精密流量测量仪表，与 相应的流量积算仪表配套可用于测量液体的流量和 总量。液体涡轮流量计广泛用于石油、化工、冶金 、科研等领域的计量、控制系统。配备有卫生接头 的液体涡轮流量计可以应用于制药行业。
106Kpa 输出信号：脉冲频率信 号，低电平≤0.8V 高电平
≥8V
信号线接口：豪斯曼接头 防爆等级：非防爆产品 防护等级：IP65
精度等级：±1%RF、 ±0.5%RF 量程比：1:10；1:15；
1:20 仪表材质：304不锈 钢、316（L）不锈钢 等
供电电源：+12VDC 、 +24VDC（可选） 信号传输线 ： STVPV3×0.3（三线制） 传输距离 ：≤1000m
上海有恒测控技术有限公司
02. 应安装旁通管道
为了检修时不至影响液体 的正常输送，应在传感器两端 的直管段外安装旁通管道。
04. 做好防水防潮处理
传感器露天安装时，请做 好放大器插头的防水处理，传 感器与显示仪表的接线，应根 据放大器的电源来选择接线方 式，详见有关“使用说明书"。
7
