透平机及工作原理

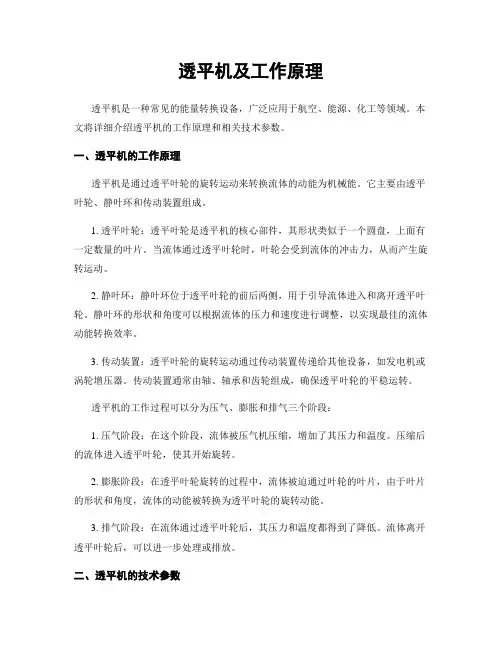

透平机及工作原理透平机是一种常见的能量转换设备，广泛应用于航空、能源、化工等领域。
本文将详细介绍透平机的工作原理和相关技术参数。
一、透平机的工作原理透平机是通过透平叶轮的旋转运动来转换流体的动能为机械能。
它主要由透平叶轮、静叶环和传动装置组成。
1. 透平叶轮：透平叶轮是透平机的核心部件，其形状类似于一个圆盘，上面有一定数量的叶片。
当流体通过透平叶轮时，叶轮会受到流体的冲击力，从而产生旋转运动。
2. 静叶环：静叶环位于透平叶轮的前后两侧，用于引导流体进入和离开透平叶轮。
静叶环的形状和角度可以根据流体的压力和速度进行调整，以实现最佳的流体动能转换效率。
3. 传动装置：透平叶轮的旋转运动通过传动装置传递给其他设备，如发电机或涡轮增压器。
传动装置通常由轴、轴承和齿轮组成，确保透平叶轮的平稳运转。
透平机的工作过程可以分为压气、膨胀和排气三个阶段：1. 压气阶段：在这个阶段，流体被压气机压缩，增加了其压力和温度。
压缩后的流体进入透平叶轮，使其开始旋转。
2. 膨胀阶段：在透平叶轮旋转的过程中，流体被迫通过叶轮的叶片，由于叶片的形状和角度，流体的动能被转换为透平叶轮的旋转动能。
3. 排气阶段：在流体通过透平叶轮后，其压力和温度都得到了降低。
流体离开透平叶轮后，可以进一步处理或排放。
二、透平机的技术参数透平机的性能和效率取决于多个技术参数，下面是一些常见的参数：1. 流量：透平机每分钟处理的流体量，通常以立方米/分钟或千克/小时为单位。
流量决定了透平机的处理能力和功率。
2. 压力比：透平机出口压力与进口压力之比，表示透平机对流体进行压缩或膨胀的能力。
压力比越高，透平机的工作效率越高。
3. 转速：透平叶轮的旋转速度，通常以每分钟转数或每秒转数为单位。
转速决定了透平机的输出功率和效率。
4. 效率：透平机的能量转换效率，表示流体动能转化为机械能的比例。
透平机的效率通常以百分比表示，越高越好。
5. 温度：透平机进口和出口流体的温度，温度差越大，透平机的工作效果越明显。
透平油知识
什么是透平油/w/10100/vF012124.html透平是气轮机(turbine)的音译，就是汽轮机油．汽轮机油曾称透平油，主要用于润滑汽轮发电机组和水轮发电机组的滑动轴承、减速齿轮与调速器以及用作液压系统的工作介质。
此外汽轮机油还广泛用于大、中型船舶、军舰的汽轮机、工业燃气轮机以及涡轮压缩机、涡轮冷冻机、涡轮鼓风机、涡轮增压器、涡轮泵等的润滑。
抗氨汽轮机油用于大型化肥装置离心式合成氨压缩机、冷冻机及气轮机组的润滑。
主要性能要求:1.适宜的粘度汽轮机油对粘度的要求，和汽轮机组的结构有关，采用压力循环的汽轮机，常使用粘度较小的汽轮机油。
采用油杯给油的小型汽轮机，则因转轴传热，影响油膜在轴承表面的粘着力所以使用的油品粘度大些。
2.良好的抗氧化安定性汽轮机油运转周期长，与空气、蒸气和金属接触发生氧化而生成酸性物质和沉淀物腐蚀零件。
3.良好的破乳化性能汽轮机油在使用过程中混入水分，使油乳化而生成乳浊液，油水不易分离而降低油的润滑性，同时使油加速氧化而变质，因此要求其具有良好的破乳化性能。
4.其他一般还应具有良好的抗泡沫性与防锈性。
汽轮机油知识1、汽轮机油的作用性能是什么？2、答：汽轮机油亦称透平油，通常包括蒸汽轮机油、燃气轮机油，水力汽轮机油及抗氧汽轮机油等，主要用于汽轮机油和相联动机组的滑动轴承、减速齿轮、调速器和液压控制系统的润滑。
汽轮机油的作用主要是润滑作用，冷却作用和调速作用。
3、2、汽轮机油应具备哪些性能要求？4、答：根据汽轮机油的作用特点，为确保汽轮机组的安全经济运行，汽轮机油必须具备：①良好的氧化安定性；②适宜的粘度和良好的粘温性；③良好的抗乳化性；④良好的防锈防腐性；⑤良好的抗泡性和空气释放性。
5、3、我国汽轮机油是如何分类的？6、答：我国汽轮机油分类标准GB7631.10等效采用ISO6743标准将汽轮机油按其特殊用途分五大类十二个品种。
其中蒸汽轮机油细分为TSA、TSC、TSD、TSE四种牌号，燃气轮机油细分为TGA、TGB、TGC、TGD、TGE五种牌号，其中TSA、TSE、TGA、TGB、TGE均为矿油型，TSE、TGE为极压型汽轮机油。
透平机及工作原理
透平机及工作原理一、引言透平机，也称为涡轮机，是一种将流体能量转换为机械能的旋转式动力机械。
其广泛应用于各种工业领域，如发电、化工、石油、制药等。
透平机具有高效、可靠、低维护等优点，因此在工业界受到广泛欢迎。
本文将详细介绍透平机的工作原理、应用场景、选型依据、未来发展趋势等方面。
二、透平机的工作原理工作原理概述透平机的工作原理基于牛顿第三定律，即作用力和反作用力大小相等，方向相反。
透平机通过接受流体的动力，使转子旋转，从而输出机械能。
流体动力学的应用透平机在流体动力学原理下工作，流体通过特定的流道，使流体产生压力降，从而驱动转子旋转。
不同的流道设计会导致不同的能量转换效率。
能量转换过程在透平机的能量转换过程中，流体的高压、高速、高温等能量转换为转子的旋转机械能。
效率与损失透平机的效率受到多种因素的影响，如流体温度、压力、流速等。
同时，由于磨擦、泄露等因素，会产生损失，降低透平机的效率。
透平机的种类根据不同的工作原理和应用需求，透平机可分为多种类型，如轴流式、离心式、混流式等。
三、透平机的应用场景发电领域透平机广泛应用于发电领域，如燃气轮机、蒸汽轮机等。
它们将燃料的化学能或者热能转换为机械能，进而驱动发机电发电。
化工领域在化工领域，透平机主要用于驱动泵、压缩机等设备，完成化学反应过程的输送和压缩。
石油领域在石油领域，透平机主要用于石油和天然气的开采和运输，驱动钻机、压缩机等设备。
制药领域在制药领域，透平机主要用于药物生产和分离过程中气体的压缩和输送。
其他领域透平机还广泛应用于船舶、航空航天、环保等领域。
四、透平机的选型依据性能参数在选择透平机时，需要根据实际需求考虑性能参数，如功率、效率、转速等。
应用场景与工况条件根据透平机的应用场景和工况条件，选择适合的透平机类型和材料。
例如，高温环境下需要选择耐高温的材料，腐蚀环境下需要选择耐腐蚀的材料。
可靠性要求透平机需要长期稳定运行，因此在选型时应考虑其可靠性。
液力透平的工作原理
液力透平的工作原理

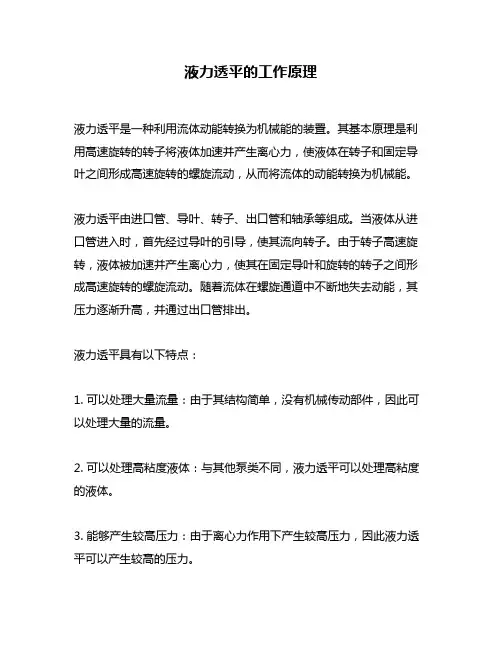

液力透平是一种利用流体动能转换为机械能的装置。
其基本原理是利用高速旋转的转子将液体加速并产生离心力，使液体在转子和固定导叶之间形成高速旋转的螺旋流动，从而将流体的动能转换为机械能。
液力透平由进口管、导叶、转子、出口管和轴承等组成。
当液体从进口管进入时，首先经过导叶的引导，使其流向转子。
由于转子高速旋转，液体被加速并产生离心力，使其在固定导叶和旋转的转子之间形成高速旋转的螺旋流动。
随着流体在螺旋通道中不断地失去动能，其压力逐渐升高，并通过出口管排出。
液力透平具有以下特点：
1. 可以处理大量流量：由于其结构简单，没有机械传动部件，因此可以处理大量的流量。
2. 可以处理高粘度液体：与其他泵类不同，液力透平可以处理高粘度的液体。
3. 能够产生较高压力：由于离心力作用下产生较高压力，因此液力透平可以产生较高的压力。
4. 运行平稳：由于没有机械传动部件，液力透平运行平稳，噪音低。
5. 能够自动调节流量：由于其结构特点，液力透平可以自动调节流量。
总之，液力透平是一种高效、稳定、可靠的流体传动装置，在工业生
产和能源领域有着广泛的应用。
透平机及工作原理

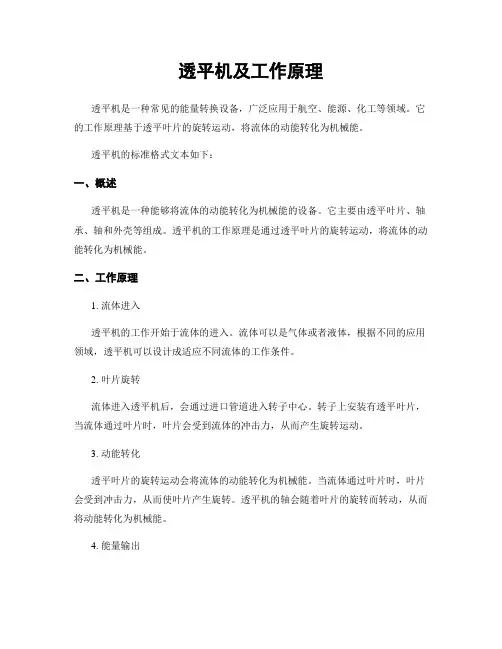

透平机及工作原理透平机是一种常见的能量转换设备，广泛应用于航空、能源、化工等领域。
它的工作原理基于透平叶片的旋转运动，将流体的动能转化为机械能。
透平机的标准格式文本如下：一、概述透平机是一种能够将流体的动能转化为机械能的设备。
它主要由透平叶片、轴承、轴和外壳等组成。
透平机的工作原理是通过透平叶片的旋转运动，将流体的动能转化为机械能。
二、工作原理1. 流体进入透平机的工作开始于流体的进入。
流体可以是气体或者液体，根据不同的应用领域，透平机可以设计成适应不同流体的工作条件。
2. 叶片旋转流体进入透平机后，会通过进口管道进入转子中心。
转子上安装有透平叶片，当流体通过叶片时，叶片会受到流体的冲击力，从而产生旋转运动。
3. 动能转化透平叶片的旋转运动会将流体的动能转化为机械能。
当流体通过叶片时，叶片会受到冲击力，从而使叶片产生旋转。
透平机的轴会随着叶片的旋转而转动，从而将动能转化为机械能。
4. 能量输出透平机的轴通过轴承与外壳连接，当轴旋转时，能够输出机械能。
机械能可以用于驱动其他设备或者产生电力，具体应用取决于透平机的使用场景。
三、应用领域透平机广泛应用于航空、能源、化工等领域。
以下是一些透平机的常见应用场景：1. 航空领域透平机在航空领域中被用作喷气发动机的核心部件。
它通过将燃料燃烧产生的高温高压气体推动透平叶片旋转，从而产生推力，推动飞机飞行。
2. 能源领域透平机在能源领域中被用于发电。
透平机可以与蒸汽锅炉或者燃气轮机结合使用，将燃料燃烧产生的高温高压气体转化为机械能，驱动发机电产生电力。
3. 化工领域透平机在化工领域中被用于压缩气体或者液体。
透平机可以将气体或者液体压缩到所需的压力，以满足化工过程中的需求。
四、总结透平机是一种能够将流体的动能转化为机械能的设备。
它通过透平叶片的旋转运动，将流体的动能转化为机械能。
透平机广泛应用于航空、能源、化工等领域，具有重要的作用。
通过了解透平机的工作原理，我们可以更好地理解它在各个领域中的应用。
透平油
透平油
透平是汽轮机"turbine"一词的英文译音,汽轮机油于其它润滑
油的只要差别在于更好的抗氧化安定性和抗乳化性能.只要用于发动厂蒸气轮机及其它需要深度精致润滑油的润滑场合,透平油就是汽轮发动机用的一种机油，适合高速机械润滑用,主要起到润滑＼散热＼冷却调速的作用。
透平是英文turbine的音译，源于拉丁文turbo一词，意为旋转物体。
又称涡轮、涡轮机。
透平最主要的部件是旋转元件（转子或称叶轮），被安装在透平轴上，具有沿圆周均匀排列的叶片。
流体所具有的能量在流动中经过喷管时转换成动能，流过转子时流体冲击叶片，推动转子转动，从而驱动透平轴旋转。
透平轴直接或经传动机构带动其他机械，输出机械功。
透平油也称TSA汽轮机油，按照ISO黏度等级分为32、46、68、100几个等级，其密度一般都是按照实测值计算，随着汽轮机油的运动黏度的变化而发生变化，您如果是搞化工应该理解汽轮机油主要考核运动黏度指标,动力黏度/密度＝运动黏度,汽轮机油的大致密度范围在0.9～0.91之间补充：要是HC类基础油，密度大概是.83~.85之间。
1.汽轮机油普通汽轮机油用于发电厂、船舶和其它工业的蒸汽轮机、水力轮机、发电机轴承等机械设备中的润滑系统。
2.防锈汽轮机油发电厂设备专用油，也可做为船舶和其它工业的汽轮机组、水轮机组的润滑与密封。
可做为需不含硫化物介质的压缩机、液压传动等设备用油。
使用的环境温度应不低于0℃。
3.抗氨汽轮机油适用于大型合成氨化肥装置的离心式合成压缩机、冰机及汽轮机组的润滑与密封，工作条件温度在50—55℃，环境湿度在—10—50℃，其中32D可在—20—50℃下使用。
蒸汽透平工作原理
1、蒸汽透平工作原理：1.1蒸汽透平（或称汽轮机）是用蒸汽做功的旋转式原动机，它将蒸汽的热能转变成透平转子旋转的机械能，这一转变过程需要经过两次能量转换，即蒸汽通过透平喷嘴（静叶片）时，将蒸汽的热能转换成蒸汽高速流动的动能，然后高速气流通过工作叶片时，将蒸汽的动能转换成透平转子旋转的机械能。
蒸汽透平按工作原理分为两类：冲动式和反动式，冲动式透平的蒸汽热能转变成动能的过程，仅在喷嘴中进行，而工作叶片只是把蒸汽的动能转换成机械能，即蒸汽在喷嘴中膨胀，速度增大，温度压力降低，而在叶片中仅将其动能部分转变为机械能（汽体流速降低），而由于叶片沿流动方向的间槽道截面不变，因而蒸汽不再膨胀，压力也不再降低；而在反动式透平中，蒸汽在静叶片中膨胀，压力温度均下降，流速增大，然后进入动叶片（工作叶片），由于动叶片沿流动方向的间槽道截面形状与静叶片间槽道截面变化相同，所以蒸汽在动叶片中继续膨胀，压力也要降低，由于汽流沿着动叶片内弧流动时方向是改变的，因此，叶片既受到冲击力的作用，同时又受到蒸汽在动叶片中膨胀，高速喷离动叶片产生反动力的作用，冲动力和反动力的合力就是动叶片所承受的力，，这就是说，在反动式透平中，蒸汽热能转变成动能的过程，不仅在静叶片中进行，也在动叶片中进行。
按热力过程分，透平可分为背压式、凝汽式和抽汽凝汽式三类：背压式透平——在透平中工作后的蒸汽，在较高压力（大于0.1MPa）下排出，供作它用；KT2501、KT1503等属于凝汽式透平――蒸汽在透平中作功后全部排入凝汽器中冷凝；KT1501B属于抽汽凝汽式透平――将在透平高压缸作过功的蒸汽抽出一部分供作它用，而另一部分蒸汽在透平低压缸继续作功后全部排入凝汽器中冷凝。
只有一个叶轮的蒸汽透平称为单级透平，这种透平功率小、转速高、效率低，一般用于驱动小型油泵或水泵；为了提高能量转换的效率，透平往往不是仅有一只叶轮，而是让蒸汽依次通过几个叶轮（一个叶轮为一级），逐级降低其压力、温度，蒸汽每经过一次热能——动能——机械能的转换，称为工作的一个级，级与级之间用隔板隔开，第一级出来的蒸汽进入第二级，第一级的喷嘴装在汽缸的隔板上，蒸汽经过第二级喷嘴，再次降压、降温、升速，然后去推动第二个叶轮，依次类推，这种透平称为多级透平，多级透平的喷嘴和动叶片是相间排列的，大功率透平将几级叶轮装在一个汽缸内，根据蒸汽工作压力分为高、中、低压缸，有时一个缸还可分成几段，每段都有几个叶轮。
蒸汽透平工作原理
蒸汽透平工作原理蒸汽透平是一种常见的热能转换装置，广泛应用于发电、工业生产、航空航天等领域。
它以蒸汽的热能为动力，通过透平转子的旋转，将热能转化为机械能。
下面将详细介绍蒸汽透平的工作原理。
1. 蒸汽透平的组成部分蒸汽透平由进汽阀、主蒸汽阀、高压缸、中压缸、低压缸、汽包和透平转子等部分组成。
其中，进汽阀用于控制蒸汽的进入，主蒸汽阀用于控制蒸汽的流量。
高压缸、中压缸和低压缸则是转子的主要工作部分，它们由一系列定子和转子组成，通过蒸汽的作用使转子旋转，从而实现能量的转化。
2. 蒸汽透平的工作过程首先，蒸汽由进汽阀进入高压缸，使高压缸转子开始旋转。
同时，通过主蒸汽阀控制蒸汽流量，以保持透平转子旋转平稳。
蒸汽在高压缸的作用下膨胀，失去部分热能，同时推动高压缸转子的旋转。
然后，蒸汽通过连接中压缸和低压缸的管道进入中压缸。
在中压缸中，蒸汽再次膨胀，继续推动转子旋转。
最后，蒸汽进入低压缸，继续膨胀，再次推动转子旋转。
蒸汽在透平转子上的作用力将旋转的机械能传递到发电机或其他设备，实现能量的转换。
3. 蒸汽透平的工作原理蒸汽透平的工作原理基于卡诺循环和热力学第一定律。
在蒸汽透平中，蒸汽通过透平转子，转子的叶片受到蒸汽压力和流速的作用，使转子开始旋转。
由于转子上叶片的角度设计合理，蒸汽在叶片上产生的冲击力与转子的旋转方向相同，从而推动转子旋转。
同时，蒸汽在逐渐膨胀的过程中，失去部分热能，使蒸汽的温度和压力降低。
蒸汽透平通过将蒸汽的热能转化为机械能，实现了能量的转换。
4. 蒸汽透平的优点和应用蒸汽透平具有结构简单、工作可靠、适应性强等优点。
它在发电、工业生产、航空航天等领域广泛应用。
在发电方面，蒸汽透平是常见的发电装置之一，通过蒸汽透平发电可以充分利用燃煤、天然气等能源的热能，实现高效发电。
在工业生产中，蒸汽透平用于提供动力，驱动各种机械设备运行。
在航空航天领域，蒸汽透平被应用于飞机和火箭的动力系统，以提供强大的动力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入/输出模块
DC120V变 压器变24V
33
钥匙打到RUN程序 无法修改 钥匙打到REM程序 可以法修改 钥匙打到 PROGRAN会关闭 PLC程序也可以修 改 注意 KT值我们自己可以 修改（主操以上） KF值不能修改必须 SOLAR工程师修改
电源
处 理 器
I/O I/O MODBUS 模 模 与中控通信 块 块 模块
齿轮设计寿命10 万小时，
3000 小时主要件检查间隔
7
4.发电机制造厂家： 编号： 额定功率： 视在功率： 额定电压： 额定电流： 额定转速和极数： 频率： 功率因素： 类型： 绝缘等级： 温升等级： 冷却方式： 防护等级： 接线方式： 工作制：
KATO 公司
4p10.5 -5000 6400KW 在40OC 环境温度下 8125KVA 在40OC 环境温度下 10.5KV 447A 1500RPM、4 级 50HZ 0.8 无刷、三相同步交流发电机 F级 B级 全封闭式，空气冷却 IP56 6 线，Y 型连接 连续工作
3
电力系统简要操作流程
NORMAL FEEDBACK
G ~ MAIN GENERATOR FPSO-GTG-7002A 10500V 3P 3W 50HZ 6020KW 0.8PF VCB 1 VCB 4 VCB 9 VCB 6 VCB 7 VCB 8 FPSO-T-003 10.5KV/0.4KV 2500KVA ACB 1 LA G ~ MAIN GENERATOR FPSO-GTG-7002B 10500V 3P 3W 50HZ 6020KW 0.8PF VCB 2 G ~ MAIN GENERATOR FPSO-GTG-7002C 10500V 3P 3W 50HZ 6020KW 0.8PF VCB 3
4)便于维修和更换。 目前实用的燃烧室型式有：分管型、环形、环管型、管 头环形、双环腔型和圆筒型等。我们所使用为环形燃烧 室。 23
燃气轮机的工作原理
燃气轮机的工作原理是 高温、高压气流推动安装于 转子上的叶片，使转子产生单方向的连续转动，转子输 出扭矩用于拖动负载，如拖动发电机，便组成了燃气轮 发电机组；如拖动压缩机，便组成了燃气轮压缩机组。 参考燃气轮机的原理图，空气进入压气机，压力升 高后进入燃烧室，专门的燃料系统向燃烧室喷入燃料， 空气和燃料混合燃烧，产生高温、高压燃气进入透平， 高温、高压燃气在透平中膨胀做功，驱动透平转动，透 平带动压气机转子旋转后尚有剩余扭矩输出带动负载， 如图所示带动发电机，便组成了燃气轮发电机组。图中 所示的燃气轮机称为工业用、单轴、简单循环式燃气轮 机，我们油田所用的就是这种机组。该机组产生的动力, 约2/3用于本身压气机的驱动,1/3输出用于驱动负载。
主要检查维修时间间隔：主要件大修间隔30000 小时，热气流
启动方式和启动功率： 变频电动机起动，功率为268.2kw
6
3.减速齿轮箱 制造厂家 : 类型： 输出转速： SOLAR 公司 高速二级减速行星齿轮 1500rpm
设计标准： 设计寿命：
符合API613 的规定，超负荷
能力为110%
52. Βιβλιοθήκη 气轮机制造厂商 美国SOLAR 公司 型号： 金牛座（TAURUS）7O-10301&10301S 型
类型：
压气机型式： 压气机的级数： 压缩比： 压气机的转速： 燃气透平级数： 然气透平的类型： 燃烧器类型： 燃料喷嘴数量： 轴承型式：
工业用、单轴、简单循环式
轴流式，进气导流叶片和前4 列静叶栅带 有可变几何角控制 14 级 16：1 15145Rpm 3级 径向、反应式 单体型、环管式 12 个 径向和推力轴承均为斜垫式轴承 经部件4000 小时检查一次
22
燃烧室的结构要满足下述要求：
1)良好的冷却.主要是指火焰筒,在燃烧区火焰的温 度高 达1800～2000℃,火焰筒各处的壁温应低于800℃。 2)能自由热膨胀.这对于溥壁燃烧室特别重要,不然 易产生 弯曲变形和裂纹,以致损毁。
3)刚性好.对于拨。薄壁零件,即要求有足够的刚性,以免发 生变形;又能在高速气流的冲刷下不会发生振动
AUTO ESSENTIAL TEST
MA
MB VCB 10 FPSO-T-004 10.5KV/0.4KV 3150KVA ACB 5 VCB 11 VCB 12 VCB 13
FPSO-T-001 10.5KV/6.3KV 6300KVA
ACB 2 ACB 3 LB ACB 4
LF
LE1 ACB 6
12
Air/Gas Flow Through Combustor and Turbine
透平转子 透平定子
13
叶轮
14
原理图
燃料气
燃烧室
压缩机
涡轮
空气
排出
15
透平原理图片
16
压气机的出口配置有扩压口，压缩空气到达扩压口 时，由于通道突然变大，气流动能减弱，使压力增加。因
此，它是燃气涡轮发动机的压缩空气的压力最高点。压气
6. ACKNOWLEDGE确认按钮；
7. RESET复位按钮；
8. SPEED DECREASE/INCREASE降速/增速开关；
9. BACKUP SYSTEM ACTIVE/RESET备用系统复位和 激活灯；
26
操作按钮区
27
28
29
仪表监控盘
30
31
电脑
消防系统
32
RSLOgix5000
透平轴承Ｙ/X向 AL76.2μm SD101.6μm
透平端止推轴承窜动AL0.102mm/-0.508mm SD0.178mm/-0.584mm
发电机驱动/励磁端速度AL3.81mm SD5.08mm
43
44
45
46
47
结果记录
48
49
机组关停方式
锁定冷却关停 ： CDNO=COOLDOWN 非锁定冷却关停：CDNL=COOLDOWN NONLOCKOUT 锁定快速关停： FSLO=FAST STOP LOCKOUT
透平发电机
1
主要内容
结构及工作原理 操作屏介绍 各系统功能介绍 启动程序 停机程序 水洗程序 流程图
2
海洋石油116电站组成简介
电气系统结构介绍:
海洋石油116的电气系统由电源、配电装置、电缆和电负载四部分组 成。
电源: 海洋石油116所采用的电源为三台透平发电机组、一台柴油发电机 组、卡特彼勒美国型号：3516B 四冲程 16缸 V型1600KW400V 50HZ 3相 3线中性点不接地的应急/备用柴油发电机组、 UPS不间断 电源。 海洋石油116的三台透平发电机组安装于上部动力模块，采用的是三 相三线制（高阻接地方式），50Hz的无刷励磁发电机组，额定电压 为10500V，额定功率6400KW 在40OC 环境温度下，现场测试功率 为6020 kW。在正常生产情况下，三台透平中的两台并联运行(一台 备用)为全油田设施提供正常生产、生活的用电；在油田原油外输工 况下，三台透平同时工作。
18
可转导叶
19
Air Flow Across Stator and Rotor Blades
20
21
燃烧室
压气机出口的高压气流经过扩压器后进入燃烧室，燃
烧室的功能是保证压气机提供的高压气流与外部燃料系统
注入的燃料充分混合燃烧。燃料在燃烧室中与空气混合燃
烧，火焰区的温度达1800-2000℃，是整台燃气轮机中最 高的温度。故燃烧室中热的问题最为突出，对机组的检修 周期和寿命有很大影响。燃烧室的结构要求必然非常严格 。
