继电器的测试与可靠性【详情解析】
继电器试验标准
继电器试验标准
继电器是一种电气设备，用于控制电路的开关。
为确保继电器的可靠性和安全性，通常需要进行一系列试验。
试验标准通常由国际、国家或行业标准组织制定。
以下是一些可能涉及继电器的试验标准的示例：
1.IEC标准：
•IEC 61810："电气设备- 继电器和保护设备"系列标准。
•IEC 60255：用于继电器和保护设备的电气测量、控制和实验室试验的标准。
2.ANSI标准：
•ANSI C37.90："继电器和保护设备"。
•ANSI C37.2：关于高压开关设备和控制设备的标准。
3.国家标准：
•不同国家可能有自己的继电器试验标准，这些标准通常符合国家电气规范和安全要求。
4.行业标准：
•不同行业可能有特定的继电器试验标准，如电力系统、工业控制等。
5.生产厂家标准：
•一些继电器制造商可能制定了符合其产品规格和质量要求的内部试验标准。
继电器的试验通常涵盖以下方面：
•电气特性测试：包括继电器的动作时间、释放时间、静态特性、导通电阻等。
•机械特性测试：如机械寿命、振动和冲击测试。
•环境适应性测试：包括温度、湿度和化学环境等方面的测试。
•绝缘测试：确保继电器在额定电压下具有足够的绝缘性能。
•可靠性和耐久性测试：长时间运行测试，以评估继电器在实际使用条件下的稳定性和寿命。
在购买和使用继电器时，建议参考相关的试验标准，并确保设备符合适用的标准和法规。
继电器作用及检测方法
继电器作用及检测方法
继电器是一种电子控制器件，通常由输入电路、比较电路和输出电路三部分组成。
它主要用于控制系统，当输入量达到一定值时，输出量会发生相应的变化。
具体来说，当输入量（如电压、电流等）发生变化时，比较电路会进行比较，并控制开关的通断，从而控制电流的流向和大小，实现自动控制和远程控制的目的。
继电器的检测方法包括外观检测和功能检测。
外观检测主要检查继电器的外观是否有损坏、变形、松动等情况；功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。
具体检测步骤如下：
1. 外观检测：观察继电器的外观是否有损坏、变形、松动等情况，如有异常，需及时修复或更换。
2. 输入输出参数检测：使用万用表等工具测量继电器的输入输出参数，判断是否符合要求。
3. 动作值检测：通过调节输入量，观察继电器的输出是否在规定范围内变化。
4. 吸合电压和释放电压检测：使用可调电源和万用表等工具测量继电器的吸合电压和释放电压，判断是否符合要求。
5. 温升试验：通过加热或长时间工作等方式检测继电器的温升是否正常，以判断其热稳定性。
6. 寿命测试：通过模拟实际工作情况，对继电器进行多次开关操作，检查其寿命是否符合要求。
需要注意的是，不同的继电器有不同的检测方法和标准，具体操作时应参照相关标准和规范进行。
同时，对于具有高电压、大电流等特殊参数的继电器，应采取相应的安全措施，以免发生意外事故。
继电器的测试方法
继电器的测试方法
继电器是一种电器元件，常用于控制开关电路。
测试继电器的方法通常包括以下步骤：
1. 电源测试：首先，检查继电器的标志性编号及额定电压是否符合要求。
然后，使用万用表或电压表检查电源线的电压，确保继电器的电源正常。
2. 动作电流测试：使用万用表或电流表测量继电器的动作电流。
将表笔连接到继电器的线圈端子上，然后通过通电，观察电流是否在规定范围内。
3. 阻抗测试：测试继电器的线圈阻抗。
使用万用表的欧姆档位，将表笔连接到线圈的两端，以测量线圈的电阻值。
4. 动作时间测试：将继电器接入一个电路，并通过相应的信号使继电器动作。
使用示波器，记录继电器的动作时间。
动作时间应在规定范围内。
5. 接触电阻测试：使用万用表的欧姆档位，将表笔连接到继电器的触点上，以测量触点的电阻值。
通常，接触电阻应该较小且稳定。
6. 外观检查：检查继电器外壳是否有破损，观察触点是否存在焦点、氧化等现象。
总体来说，测试继电器需要使用合适的工具，如万用表、电压表、电流表和示波器。
测试过程中应严格按照规定参数进行检测，并注意安全操作。
如发现异常现象，应及时修复或更换继电器。
继电器特性测量实验报告(3篇)
第1篇一、实验目的1. 了解继电器的基本分类方法及其结构。
2. 熟悉常用继电器（如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等）的构成原理。
3. 学会调整、测量电磁型继电器的动作值、返回值，并计算返回系数。
4. 测量继电器的基本特性。
5. 学习和设计多种继电器配合实验。
二、实验原理继电器是一种利用电磁原理实现自动控制的开关装置，广泛应用于电力系统、自动化控制等领域。
本实验主要研究电磁型继电器的特性，包括动作值、返回值、返回系数等。
三、实验仪器与设备1. 电磁型继电器2. 电流表3. 电压表4. 调压器5. 滑线电阻6. 电源7. 接线板四、实验步骤1. 接线：按照实验电路图连接电路，确保接线正确无误。
2. 整定动作值：将电流继电器的动作值整定为实验要求值，例如1.2A。
3. 测量动作值：打开电源，调节调压器使电流表读数缓慢升高，当继电器动作时（动作信号灯亮），记录此时电流表的读数，即为动作值。
4. 测量返回值：继电器动作后，调节调压器使电流值平滑下降，当继电器返回时（动作信号灯灭），记录此时电流表的读数，即为返回值。
5. 重复测量：重复步骤3和4，进行多次测量，记录数据。
6. 计算返回系数：返回系数 = 返回值 / 动作值。
7. 实验结束：关闭电源，断开所有连接线。
五、实验结果与分析1. 动作值：通过实验测量，得到电流继电器的动作值约为1.2A，与整定值基本一致。
2. 返回值：通过实验测量，得到电流继电器的返回值约为0.9A，与动作值相比有所下降。
3. 返回系数：通过计算，得到电流继电器的返回系数约为0.75，说明该继电器的返回性能较好。
4. 继电器特性：通过实验，可以观察到继电器在不同电流下的动作和返回情况，进一步了解继电器的特性。
六、实验结论1. 本实验成功测量了电流继电器的动作值、返回值和返回系数，验证了继电器的特性。
2. 通过实验，加深了对继电器原理和特性的理解，为后续学习和应用打下了基础。
继电器作用及检测方法
继电器作用及检测方法继电器是一种常见的电气元件，广泛应用于电力系统、自动控制系统、电子设备等领域。
它的主要作用是在控制电路中实现信号的转换、放大、隔离等功能，从而起到保护、控制和调节电气设备的作用。
继电器的作用包括以下几个方面：1. 信号转换：继电器可以将低电压、低电流的控制信号转换为高电压、高电流的工作信号，实现控制电路中信号的放大和转换。
这对于远距离的信号传输非常重要。
2. 隔离保护：继电器能够实现控制电路与被控电路的电气隔离，以避免恶劣环境中的电气干扰和故障传导，提高电气设备的安全性和可靠性。
3. 增加控制能力：继电器可以将一个控制信号分配给多个被控设备，实现多路控制，从而提高系统的控制能力和灵活性。
4. 电路保护：继电器可以起到过流、过压、过载、短路保护等功能，一旦电路发生异常，继电器会自动断开电源，避免电气设备受到损坏。
在使用继电器的过程中，为了保证其正常工作和可靠性，需要进行定期的检测和维护。
以下是常见的继电器检测方法：1. 视觉检查：通过仔细观察继电器外观，检查有无明显的破损、变形、鼓包等现象。
同时还要检查继电器的接线是否松动，有无氧化或腐蚀现象。
2. 电气参数测试：使用万用表或专用测试设备，测量继电器的工作电压范围、动作电流和复位电流等参数。
确保继电器在正常工作范围内，以保证其稳定性和可靠性。
3. 动作特性测试：对于开关类型的继电器，需要测试其动作时间和释放时间，以检查继电器的动作速度是否正常。
测试方法可以使用示波器等设备，根据输入信号和输出信号的波形进行分析判断。
4. 绝缘电阻测试：使用绝缘电阻测试仪或万用表的绝缘测量档，检测继电器的绝缘电阻，确保继电器与周围电路之间没有发生绝缘损坏或漏电现象。
5. 工作可靠性测试：通过模拟实际工作场景，对继电器进行长时间稳定运行测试，检查其在连续工作条件下的可靠性和耐久性。
继电器作为一种常用的电器元件，在现代电气控制系统中发挥着重要作用。
了解继电器的基本原理和作用，以及掌握检测方法，有助于保证继电器的正常工作和可靠性，提高电气设备的运行效率和安全性。

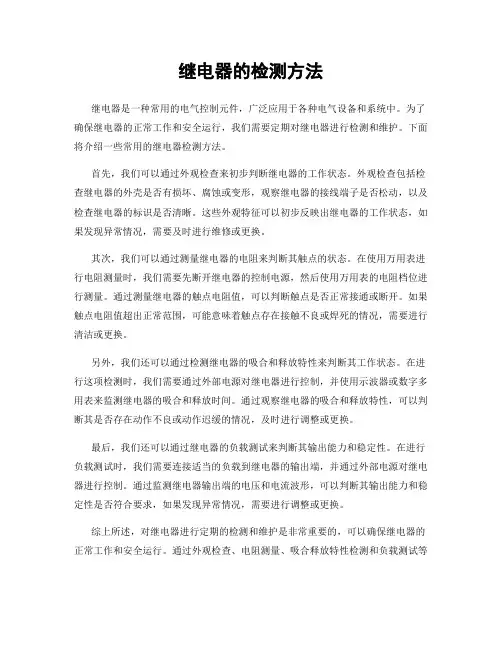

继电器的检测方法
继电器的检测方法继电器是一种常用的电气控制元件，广泛应用于各种电气设备和系统中。
为了确保继电器的正常工作和安全运行，我们需要定期对继电器进行检测和维护。
下面将介绍一些常用的继电器检测方法。
首先，我们可以通过外观检查来初步判断继电器的工作状态。
外观检查包括检查继电器的外壳是否有损坏、腐蚀或变形，观察继电器的接线端子是否松动，以及检查继电器的标识是否清晰。
这些外观特征可以初步反映出继电器的工作状态，如果发现异常情况，需要及时进行维修或更换。
其次，我们可以通过测量继电器的电阻来判断其触点的状态。
在使用万用表进行电阻测量时，我们需要先断开继电器的控制电源，然后使用万用表的电阻档位进行测量。
通过测量继电器的触点电阻值，可以判断触点是否正常接通或断开。
如果触点电阻值超出正常范围，可能意味着触点存在接触不良或焊死的情况，需要进行清洁或更换。
另外，我们还可以通过检测继电器的吸合和释放特性来判断其工作状态。
在进行这项检测时，我们需要通过外部电源对继电器进行控制，并使用示波器或数字多用表来监测继电器的吸合和释放时间。
通过观察继电器的吸合和释放特性，可以判断其是否存在动作不良或动作迟缓的情况，及时进行调整或更换。
最后，我们还可以通过继电器的负载测试来判断其输出能力和稳定性。
在进行负载测试时，我们需要连接适当的负载到继电器的输出端，并通过外部电源对继电器进行控制。
通过监测继电器输出端的电压和电流波形，可以判断其输出能力和稳定性是否符合要求，如果发现异常情况，需要进行调整或更换。
综上所述，对继电器进行定期的检测和维护是非常重要的，可以确保继电器的正常工作和安全运行。
通过外观检查、电阻测量、吸合释放特性检测和负载测试等方法，可以全面地了解继电器的工作状态，及时发现并解决问题，保障设备和系统的稳定运行。
希望以上方法对大家有所帮助，谢谢阅读。
继电器怎么测量好坏
继电器品种繁多，仅按继电器的工作原理或结构特征分类就有十几种。
但我们在业余制作和常规应用中，接触较多的是电磁继电器。
以下简单说一下电磁继电器的测试方法：
1、测线圈电阻：可用万用电表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。
由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。
3、测量吸合电压和吸合电流：用可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流。
一般情况下，继电器的释放电压约在吸
合电压的10～50%，如果释放电压太低（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。
电磁继电器的可靠性分析与改进策略
电磁继电器的可靠性分析与改进策略引言本文旨在对电磁继电器的可靠性进行分析，并提出相应的改进策略。
电磁继电器是广泛应用于电气控制系统中的一种重要元件，其可靠性对系统的稳定性和安全性具有重要影响。
通过对电磁继电器的可靠性进行分析，我们可以找出其中的潜在问题，并采取相应的改进措施，以提高其可靠性和使用寿命。
可靠性分析1. 故障模式与效应分析 (FMEA)采用故障模式与效应分析 (FMEA) 方法，对电磁继电器的故障模式进行详细分析。
通过对不同故障模式的分析，可以确定故障发生的可能性和对系统的影响程度。
这有助于我们针对高风险故障提出相应的改进策略。
2. 寿命测试与可靠性预测进行电磁继电器的寿命测试，并利用可靠性预测模型对其寿命进行评估。
通过测试和预测，可以得出电磁继电器的寿命分布情况和可靠性指标，为后续的改进工作提供依据。
改进策略1. 优化设计基于故障模式与效应分析的结果，对电磁继电器的设计进行优化。
可以采用可靠性工程的方法，增加冗余部件、改善接触材料、提升绝缘性能等，以提高继电器的可靠性。
2. 加强制造与质量控制加强对电磁继电器的制造过程和质量控制的管理，确保在生产过程中不会引入潜在的故障源。
严格控制制造过程中的关键参数和工艺，进行全面的质量检测和性能测试，以保证产品的可靠性。
3. 定期维护与检修建立完善的电磁继电器维护与检修计划，定期进行检查和维护工作。
对使用中的继电器进行定期的清洁、润滑和紧固等，及时发现并修复潜在故障，以延长其使用寿命。
4. 强化培训与意识提升加强对继电器使用人员的培训，提高其对继电器可靠性的意识和维护技能。
培训内容可以包括使用方法、故障诊断与排除、维护要点等，使其能够正确使用和维护电磁继电器，减少人为误操作和故障发生的可能性。
结论通过对电磁继电器的可靠性分析和改进策略的制定，可以提高其在电气控制系统中的稳定性和可靠性，减少系统故障的风险。
在实施改进措施的过程中，我们需要注重优化设计、强化制造与质量控制、定期维护与检修以及加强培训与意识提升等方面的工作，以全面提升电磁继电器的可靠性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器的测试与可靠性？
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
继电器是智能预付费电能表中的关键器件，继电器的寿命在某种程度上决定了电表寿命，该器件性能好坏对智能预付费电能表运行至关重要。
而国内、外继电器生产厂家众多，生产规模相差较大，技术水平相距悬殊，性能参数千差万别，因此，电能表生产厂家在继电器检测选型时必须有一套完善的检测装置，以保证电表质量。
同时，国家电网也加强了智能电能表内继电器性能参数抽样检测，同样需要相应的检测设备，检验不同厂家生产的电表质量。
然而，目前继电器检测设备不仅检测项目比较单一，检测过程不能实现自动化，检测数据需要人工处理和分析，检测结果具有各种随机性、人为性，而且，检测效率低，安全性也得不到保证。
近两年来，国家电网逐步规范了电表技术要求，制定相关行业标准以及技术规范，这为继电器参数检测提出了一些技术难题，如继电器的负载通断能力、开关特性测试等。
因此，迫切需要研究一种设备，实现继电器性能参数的综合检测。
根据继电器性能参数测试要求，测试项目可以分为两大类，一是不带负载电流的测试项目，如动作值、触点接触电阻、机械寿命；二是带负载电流的测试项目，如触点接触电压、电寿命、过负荷能力。
主要测试项目简单介绍如下：（1）动作值。
继电器动作时所需电压值。
（2）触点接触电阻。
触电闭合时，两触头之间的电阻值。
（3）机械寿命。
机械部分在不损坏的情况下，继电器反复开关动作次数。
（4）触点接触电压。
触电闭合时，触电回路中施加一定负载电流，触点间电压值。
（5）电寿命。
继电器驱动线圈两端施加额定电压，触点回路中施加额定阻性负载时，每小时循环小于300次、占空比1∶4条件下，继电器的可靠动作次数。
（6）过负荷能力。
继电器驱动线圈两端施加额定电压，触点回路中施加1．5倍额定负载时，动作频率（10±1）次/分条件下，继电器可靠动作次数。
可靠性编辑
继电器可靠性的影响因素
1.环境对继电器可靠性的影响：继电器工作在GB和SF下的平均故障间隔时间最高,达到820000h,而在NU环境下,仅60000h。
2质量等级对继电器可靠性的影响：当选用A1质量等级的继电器时,平均故障间隔时间可达3660000h,而选用C等级的继电器平均故障间隔时间为110000,其间相差33倍,可见继电器的质量等级对其可靠性能的影响非常大。
3触点形式对继电器可靠性的影响：继电器的触点形式也会对其可靠性产生影响,单掷型继电器的可靠性都高于相同刀数的双掷型继电器,同时随刀数的增加可靠性逐渐降低,单刀单掷继电器的平均故障间隔时间是四刀双掷继电器的5.5倍。
4结构类型对继电器可靠性的影响：继电器结构类型共有24种,不同类型均对其可靠性产生影响。
5温度对继电器可靠性的影响：继电器工作温度范围在-25～70℃之间。
随着温度的升高,继电器的平均故障间隔时间逐渐下降。
6动作速率对继电器可靠性的影响：随着继电器动作速率的提高,平均故障间隔时间基本呈指数型下降趋势。
因此,若设计的电路要求继电器的动作速率非常高,那么在电路维修时就需要仔细检测继电器以便及时对它更换。
7电流比对继电器可靠性的影响：所谓电流比是继电器的工作负载电流与额定负载电流之比。
电流比对继电器的可靠性影响很大,尤其当电流比大于0.1时,平均故障间隔时间迅速下降,而电流比小于0.1时,平均故障间隔时间基本不变,因此在电路设计时应选用额定电流较大的负载以降低电流比,这样可保证继电器乃至整个电路不因工作电流的波动而使可靠性降低
