RS485,RS232,RS422与MODBUS什么区别

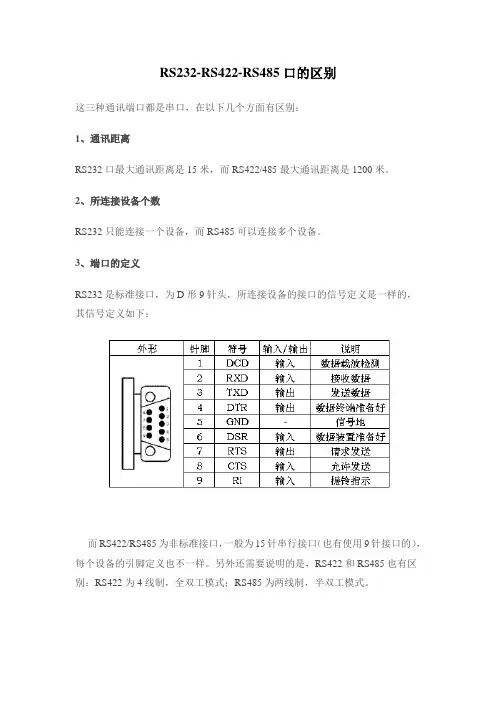

RS232-RS422-RS485口的区别
RS232-RS422-RS485口的区别
这三种通讯端口都是串口，在以下几个方面有区别：
1、通讯距离
RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。
2、所连接设备个数
RS232只能连接一个设备，而RS485可以连接多个设备。
3、端口的定义
RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：
而RS422/RS485为非标准接口，一般为15针串行接口（也有使用9针接口的），每个设备的引脚定义也不一样。
另外还需要说明的是，RS422和RS485也有区别：RS422为4线制，全双工模式；RS485为两线制，半双工模式。
1.从接线上，RS232是三线制，RS485是两线制；
2.从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；
3.从速率上，RS232是全双工传输，RS485是半双工传输；
4.从协议层上，RS232只支持点对点通讯(1:1)，RS485支持总线形式通讯（1:N）；。

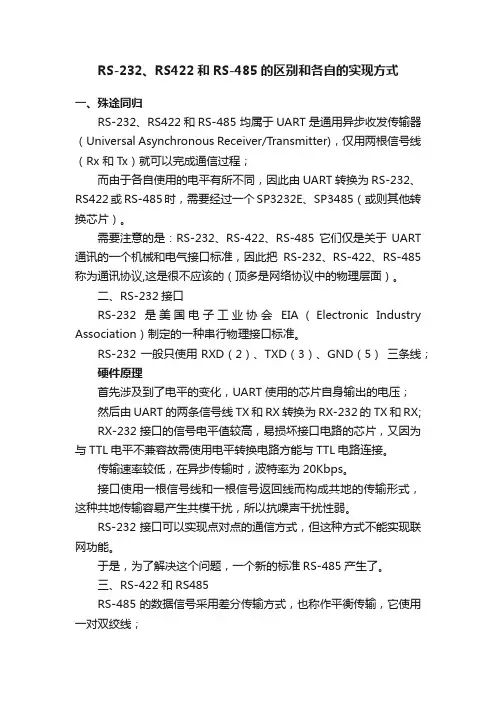

RS-232、RS422和RS-485的区别和各自的实现方式
RS-232、RS422和RS-485的区别和各自的实现方式一、殊途同归RS-232、RS422和RS-485 均属于UART是通用异步收发传输器（Universal Asynchronous Receiver/Transmitter)，仅用两根信号线（Rx 和Tx）就可以完成通信过程；而由于各自使用的电平有所不同，因此由UART转换为RS-232、RS422或RS-485时，需要经过一个SP3232E、SP3485（或则其他转换芯片）。
需要注意的是：RS-232、RS-422、RS-485 它们仅是关于UART 通讯的一个机械和电气接口标准，因此把RS-232、RS-422、RS-485 称为通讯协议,这是很不应该的（顶多是网络协议中的物理层面）。
二、RS-232接口RS-232是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS-232 一般只使用RXD（2）、TXD（3）、GND（5）三条线；硬件原理首先涉及到了电平的变化，UART使用的芯片自身输出的电压；然后由UART的两条信号线 TX和RX转换为RX-232的 TX和RX;RX-232接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。
传输速率较低，在异步传输时，波特率为20Kbps。
接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
RS-232接口可以实现点对点的通信方式，但这种方式不能实现联网功能。
于是，为了解决这个问题，一个新的标准RS-485产生了。
三、RS-422和RS485RS-485的数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线；RS-422 的电气性能与RS-485完全一样。
主要的区别在于：****RS-422 有4 根信号线：两根发送、两根接收。
终于有人把常用的三种通讯方式：RS485、RS232、RS422讲明白了
终于有人把常用的三种通讯方式：RS485、RS232、RS422讲明白了我们都知道，在一般情况下我们会使用串口进行通讯，但是这种串口只适合连接2个设备之间，因此存在很多不方便之处（比如我们进行一对多的通讯），制约了串行数据的收发，这个时候我们就可能需要用到485通讯协议。
除了RS485以外，常见的还有RS232和RS422。
RS485、RS232、RS422各协议简介RS485：2线式（A、B）、半双工、点对多主从通讯（4线制因只能点对点已经淘汰）RS485采用差分信号负逻辑，同一总线上最多可以挂接32个节点。
缺点就是共模干扰问题和EMI问题。
RS232：3线制（RXD、TXD、GND）、全双工、点对点通讯（因点对点通讯方式而无法联网，导致出现RS485）RS232是异步传输接口，即电脑上的COM口，有9个引脚（DB-9）或者是25个引脚（DB-25）的型态出现。
RS232-C标准规定的数据传输速率为50、75、100、150、300、600、1200、2400、4800、9600、19200、38400波特。
RS422：4线制、全双工、点对多主从通讯（实际上还有一根信号地线，共5根线）RS422标准全称是“平衡电压数字接口电路的电气特性”。
允许在相同传输线上连接多个接受节点，最多可接256个节点。
RS485、RS232、RS422的区别1、通讯距离RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。
2、所连接设备个数RS232只能连接一个设备，而RS485可以连接多个设备。
3、这三种端口的定义RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的。
而RS422/RS485为非标准接口，一般为15针串行接口（也有使用9针接口的），每个设备的引脚定义也不一样。
另外还需要说明的是，RS422和RS485也有区别：RS422为4线制，全双工模式；RS485为两线制，半双工模式。

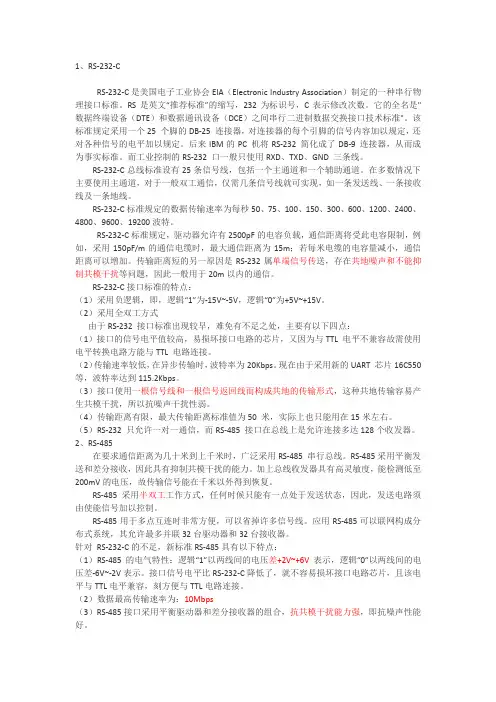

232和422和485
1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
它的全名是"数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准"。
该标准规定采用一个25 个脚的DB-25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
后来IBM的PC 机将RS-232 简化成了DB-9 连接器，从而成为事实标准。
而工业控制的RS-232 口一般只使用RXD、TXD、GND 三条线。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
RS-232-C接口标准的特点：（1）采用负逻辑，即，逻辑“1”为-15V~-5V，逻辑“0”为+5V~+15V。
（2）采用全双工方式由于RS-232 接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）传输速率较低，在异步传输时，波特率为20Kbps。
现在由于采用新的UART 芯片16C550 等，波特率达到115.2Kbps。
通讯接口区别(RS232、RS422、RS485)
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS-232、RS422和RS-485区别
RS-232、RS422和RS-485区别一、串口简介RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis 协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平。
串口通讯—RS232、RS422、RS485详解
串口通讯—RS232、RS422、RS485详解串行通信接口标准经过使用和发展，目前已经有几种。
RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
串口协议有哪几种
串口协议有哪几种
串口协议是一种用于在计算机和外设之间进行数据通信的协议。
常见的串口协议有以下几种：
1. RS-232：RS-232是最早的一种串口协议，用于在计算机和外设之间通过串口进行通信。
它规定了通信的电气特性、物理连接、数据传输格式等。
2. RS-485：RS-485是一种多点通信协议，可以在一个总线上连接多个设备进行通信。
与RS-232相比，RS-485具有更长的传输距离和更高的传输速率。
3. RS-422：RS-422也是一种多点通信协议，类似于RS-485，但RS-422只支持全双工通信，而不支持半双工通信。
4. Modbus：Modbus是一种串口通信协议，广泛应用于工业自动化领域。
它支持点对点和多点通信，可以通过串口或网络进行数据传输。
5. SPI：SPI是一种同步串行通信协议，常用于将计算机与外设等短距离连接。
它使用4根信号线进行通信，包括时钟线、数据线、主从选择线和片选线。
6. I2C：I2C是一种串行通信协议，常用于连接计算机和外设。
它使用2根信号线进行通信，包括时钟线和数据线。
这些串口协议具有不同的特点和适用范围，可以根据具体应用选择合适的协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS485,RS232,RS422与MODBUS什么区别
Modbus 协议是应用于电子控制器上的一种通用语言。
通过此协议，控制器相互之间、控制器经由网络（例如以太网）和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它，不同厂商生产的控制设备可以连成工业网络，进行集中监控。
此协议定义了一个控制器能认识使用的消息结构，而不管它们是经过何种网络进行通信的。
它描述了一控制器请求访问其它设备的过程，如果回应来自其它设备的请求，以及怎样侦测错误并记录。
它制定了消息域格局和内容的公共格式。
当在一Modbus 网络上通信时，此协议决定了每
个控制器须要知道它们的设备地址，识别按地址发来的消息，决定要产生何种行动。
如果需要回应，控制器将生成反馈信息并用Modbus 协议发出。
在其它
网络上，包含了Modbus 协议的消息转换为在此网络上使用的帧或包结构。
这
种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
采用RS485、RS232 通讯接口时，传输电缆的长度如何考虑？在使用RS485、RS232 通讯接口时，对于特定的传输线经，从发生器到负载其数据信
号传输所允许的最大电缆长度是数据信号速率的函数，这个长度数据主要是受信号失真及噪声等影响所限制。
最大电缆长度与信号速率的关系曲线是使用24AWG 铜芯双绞电话电缆（线径为0.51mm），线间旁路电容为52.5PF/M，终端负载电阻为100 欧时所得出。
当数据信号速率降低到
90Kbit/S 以下时，假定最大允许的信号损失为6dBV 时，则电缆长度被限制在1200M。
实际上，在实用时是完全可以取得比它大的电缆长度。
当使用不同线径的电缆。
则取得的最大电缆长度是不相同的。
例如：当数据信号速率为600Kbit/S 时，采用24AWG 电缆，由图可知最大电缆长度是200m，若采用
19AWG 电缆（线径为0.91mm）则电缆长度将可以大于200m；若采用。
