螺旋千斤顶大作业
螺旋千斤顶大作业说明书
螺旋千斤顶作业姓名 朱小龙 学号 10901131 一、题目：螺旋千斤顶 原始数据:二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
四、参考资料螺旋千斤顶设计指导书1目录一、螺杆的设计与计算 (3)1．螺纹的牙型 (3)2．螺杆的材料 (3)3．螺杆直径 (4)4．自锁验算 (4)5．螺杆结构 (4)6．螺杆的强度校核 (5)二、螺母的设计与计算 (5)1．材料 (5)2．螺纹圈数Z与高度H (5)3．螺母其它尺寸 (6)4．螺母与底座的配合 (7)三、螺杆稳定性验算 (7)四、托杯的设计与计算 (7)五、手柄设计与计算 (9)1．材料 (9)2．手柄长度L (9)p3．手柄直径d (9)p4．手柄结构 (9)六、底座设计 (10)七、千斤顶的效率 (11)螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重F=50KN、最大升起高度H=200mm。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，螺纹的径向间隙很小，在计算强度时不考虑。
（2）螺杆的材料选用45号钢,查【1】表3-2。
原始数据F=50KN H=200mm配合选H8/h8螺杆材料选45号钢螺纹牙危险截面的抗剪强度条件为：[]τπτ≤=ZFb d 1; 螺纹牙危险截面的抗弯强度条件为：[]b 21b Z b d Fl6σπσ≤=;均符合条件。
Z 取8考虑到退刀槽的影响，实际螺纹圈数为Z ’＝Z ＋1.5=9.5螺母高H ’＝Z ’P=76mm（3）螺母其它尺寸 螺母其它尺寸见图。
其中d D )8.1~6.1(==62.4~70.2mm,取D=65mm ；D D )4.1~3.1(1==84.5~91mm ，取1D =86mm ；3'H a ==25.33,取a=26mm.螺母高76mm其它尺寸如图口和沟纹。
为了防止托杯从螺杆端部脱落，在螺杆上端应装置挡板。
螺旋千斤顶大作业
目录一、目的 (3)二、题目及方案 (3)三、受力简图 (3)四、设计进行步骤 (4)五、参考文献 (6)一．目的1． 熟悉螺旋千斤顶的工作原理与设计方法；2． 初步学会综合、运用所学过的知识，解决实际问题，培养独立工作能力； 3． 熟悉有关设计资料，学会查手册。
二．题目螺旋千斤顶原始数据如下：(按学号尾数)项目设计方案 12 3 4 5 6 7 8 9 10 最大起重量F （KN ） 40 45 48 50 52 55 60 62 65 70 最大起重高度H ’（mm ） 180 190 200 210 220 230 240 250 260 270 手柄施加力Fp （N ）200200200200200200200200200200设计方案：最大起重量F=62KN最大起重高度H ’=250 mm 手柄施加力Fp=200N三．受力简图：Lp ：手柄有效长度； T ：施于手柄的力矩；T 1：克服螺纹副中的摩擦力矩；T 2：克服托杯与支承面间的摩擦力矩。
T 2h 1H'HFFT 1T 轴力图扭矩图托杯LpFp四．设计进行步骤及注意事项：已知条件：最大载荷 F=62KN 最大升距 H ’=250mm 手柄施加力 Fp=200N一． 选择螺杆和螺母的材料分析：起重螺旋为传力螺旋，主要特点是要承受较大的轴向力，传动速度较低。
通常要求自锁，采用滑动螺旋，螺杆材料应具有较高的耐磨性，螺母本身作为支撑，所以螺母材料除要求较高的强度外，还应有较好的减磨性和耐磨性。
因此螺杆材料选45钢，螺母材料选用锡青铜，材料 牌号：ZCuSn10Pb1 。
二． 螺杆的设计计算（1） 螺杆材料选用45钢，螺纹类型选择梯形，右旋单线。
（2） 螺杆的小径d1d 1≥1.25][Fσ 由教材表5-8取45号钢的屈服极限s σ=480MPa取安全系数S=4 许用应力[σ] = Ss σ=120MPa F=62KN 代入得d1≥ 28.41mm10.7441.2841===d P参考梯形螺纹标准，取P=7mm（3）选择标准螺距P 及公称直径（螺杆大径）d 、螺杆小径1d 、中径22D d =内螺纹大径（螺母）4D 、内螺纹小径（螺母）1D<查附表得（机械制图p365 附表4 梯形螺纹）：>螺杆螺距 7=p mm公称直径（螺杆大径） 40=d mm （51.351=+=p d d ，圆整后本应取38，但经验算螺杆的稳定性后，d 要取40mm ）螺杆小径 321=d mm中径 5.3622==D d mm内螺纹大径（螺母） 414=D mm内螺纹小径（螺母） 331=D mmF=62KN H ’=250mm Fp=200N螺杆材料选45钢 P= 7mm d=40mm1d =32mm 2d =36.5mm（螺母： 4D =41mm 1D =33mm ）（4）、验算自锁性：Ψ≤Φv （Ψ—螺纹升角；Φv —当量摩擦角） 由教材p97 表5-12查得钢-青铜摩擦系数f=0.08~0.10，取值f=0.08β=2α=230︒=︒15 ψ=arctan(d2Pπ)=︒7.3 (教材P64式5-1) Φv=arctan βcos f=︒1.5 (教材P97式5-46) 因为︒7.3<︒1.5 即Ψ≤Φv 故满足自锁条件（5）、验算螺杆的稳定性I =64d 41π=64324⨯πmm 4=51472mm 4h 1=2p d =2⨯29mm=58mml=h 1+H ’+H/2=58+250+47/2=331.5mm F cr =22)l (EI μπ=252)5.3312(514721006.2⨯⨯⨯⨯π=237.9KN F cr /F=3.8 因为3.5<3.8，故满足稳定性要求。
螺旋千斤顶设计大作业
螺旋千斤顶设计任务书学生姓名陈嵩专业年级10级车辆工程设计题目：设计螺旋千斤顶设计条件：1、最大起重量F = 40 kN；2、最大升距H =190 mm。
设计工作量：1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；2、编写设计计算说明书一份。
指导教师签名：2012年月螺旋千斤顶设计计算说明书院系工程技术学院专业年级2010级车辆工程设计者陈嵩指导教师李华英成绩2012年12月13日目录1．螺杆的设计与计算 (2)1.1螺杆螺纹类型的选择 (2)1.2选取螺杆材料 (2)1.3确定螺杆直径 (2)1.4自锁验算 (3)1.5结构 (3)1.6螺杆强度校核 (5)1.7螺杆的稳定性计算 (6)2. 螺母设计与计算 (7)2.1选取螺母材料 (7)2.2确定螺母高度H 及螺纹工作圈数u (7)2.3校核螺纹牙强度 (8)2.4结构要求 (9)3. 托杯的设计与计算 (9)4. 手柄设计与计算 (11)4.1手柄材料 (11)4.2手柄长度Lp (11)4.3手柄直径dp (12)4.4结构 (12)5. 底座设计 (13)如图1-2，则有退刀槽宽度1.5P=10.5mmD13=(1.7~1.9)d=68~76mm，取D13=70mm (1.4~1.6)d=56~64mm，取1.5d即60mm H+H'=190+56=246mm(H'为后面计算得）螺钉外径0.25d=10mm挡圈外径d+(6~10)=46~50mm 1.5P=10.5mm D13=70mm 1.5d=60mm H+H'=246mm根据GB/T891-1986，选取挡圈GB/T891 B50， 公称直径D=50mm ，H=5mm根据GB/T68-2000，选取螺钉GB/T68 M6×16， 螺纹规格d =M6，公称长度l =16mm1.6 螺杆强度校核对受力较大的螺杆应根据第四强度理论校核螺杆的强度。
机械设计大作业二设计螺旋起重器(千斤顶)
机械设计大作业二-设计螺旋起重器（千斤顶）机械设计大作业报告二：设计螺旋起重器（千斤顶）一、设计题目：螺旋起重器（千斤顶）的设计二、设计背景与目的在工程领域，起重器是必不可少的设备之一，用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器，具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器（千斤顶），以满足实际工程应用的需求。
三、设计要求与参数1.设计要求（1）最大起重量：1000kg（2）最大起重高度：100mm（3）螺旋直径：16mm（4）螺旋长度：根据实际需要确定（5）设备应具有足够的强度和稳定性，能够承受较大的载荷和冲击。
2.设计参数（1）材料选择：优质碳素结构钢（如Q235）（2）驱动方式：手动操作（3）传动方式：螺旋传动（4）结构形式：采用紧凑型设计，便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数，确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点，设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案，进行结构设计。
主要包括螺旋部分的长度、直径和材质选择，以及支撑部分的材料和结构形式等。
在设计过程中，应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计，进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择，以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中，应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计，进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择，以及操作机构的运动方式和结构设计等。
在设计过程中，应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析，主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求，具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器，绘制相关图纸，包括总装图、部件图和零件图等。
(整理)机械设计教程大作业螺旋千斤顶设计方案
机械设计教程大作业——螺旋千斤顶设计一、要求条件根据最大起升重量选择材料和螺纹尺寸，要求满足耐磨性条件、强度条件、稳定性条件和自锁条件。
确定全部结构形式和尺寸，绘制装配图和螺母零件图。
设计计算部分包括螺旋传动的材料选择，螺纹牙型的选择，工作能力计算和自锁性计算，其它结构的工作能力计算（螺母许用挤压应力[σp ]≈1.5 [σb ]）；地面承压能力计算，确定下支承面尺寸(木材许用挤压应力[σp ]=3MPa)；人手的操作能力计算，确定手柄的直径和长度（人手最大操作力≈200N ）。
根据学号尾数为3，对应的最大起升重量为F max =50kN ，最大升距为h max =300mm 。
二、设计及计算1、 螺杆的设计及计算1.1、螺杆螺纹类型选择螺纹根据牙形，分为普通螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹。
其中，本题选择梯形螺纹，右旋单线，截面为等腰梯形，牙型角α=30º，内外螺纹以锥面贴紧不易松动，基本牙型按照GB/T5796.2-2005规定。
1.2、选材由于螺旋千斤顶受力较大，转速较低且为传力螺旋，由教材P98表2-38，选择45或50钢正火。
本设计采用45钢。
1.3、确定螺杆直径由耐磨性及设计公式d 2≥[]p h F πφP依国家规定，∅=1.2~2.5，考虑到螺母为整体结构，取∅=1.2。
又由于梯形螺纹，h =0.5P 。
由于为重载低速场合，螺母取ZCuAl10Fe3材料，则螺杆螺母为钢-青铜材料，[p]=18~25Mpa 。
由于∅<2.5，提高20%，故[p ]=21.6~30Mpa ，则取[p]=28Mpa ，取f=0.09。
代入数据，如下计算得到d 2≥[]p h F πφP = 0.8][p F φ=0.8√500001.2×22×106=34.82mm 。
查询GB/T5796.2-2005，取d 2=36.5mm ，d=40mm ，P=7mm ，D 4=41mm ，d 3=32mm （即以下计算中的d 1），D 1=33mm 。
螺旋千斤顶大作业任务书及设计指导书

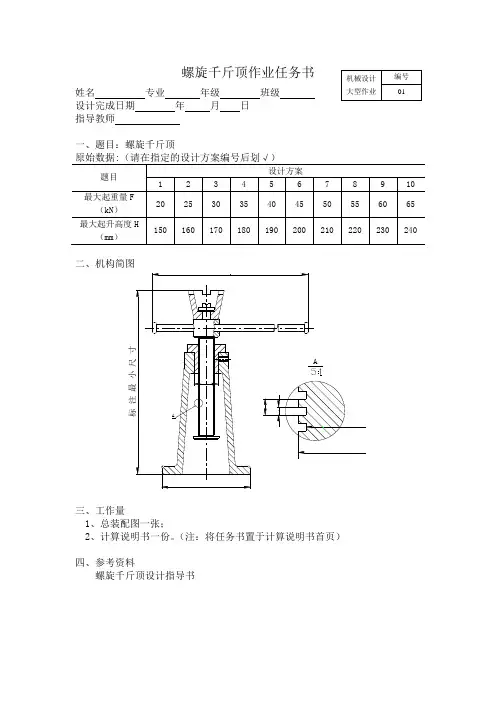

螺旋千斤顶作业任务书姓名 专业 年级 班级设计完成日期 年 月 日 指导教师一、题目：螺旋千斤顶二、机构简图三、工作量1、总装配图一张；2、计算说明书一份。
（注：将任务书置于计算说明书首页）四、参考资料螺旋千斤顶设计指导书螺旋千斤顶设计指导书一、设计目的1、熟悉螺旋千斤顶的工作原理和设计与计算的方法；2、运用所学的知识解决设计中所遇到的具体实际问题，培养学生独立工作能力，以及初步学会综合运用所学知识解决材料的选择、强度和刚度计算、制造与装配工艺等方面的问题；3、熟悉有关设计资料，学会查阅手册和运用国家标准。
二、螺旋千斤顶的设计螺旋千斤顶装配图如图1所示，其主要零件有螺杆、螺母、托杯、手柄和底座。
扳动手柄可使螺杆在固定螺母中旋转，从而将托杯上的重物举起或放落。
托杯手柄螺母螺杆底座图1设计时，某些零件的主要尺寸是通过理论计算确定的，有些尺寸则是根据经验关系或制造工艺决定的。
附属零件多靠经验和手册决定，必要时才进行强度计算。
设计的原始数据是：最大起重量F（kN）和最大起升高度H（mm）。
螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算1）螺纹牙型螺纹的牙型有矩形、梯形、锯齿形和三角形，千斤顶常用矩形螺纹。
为了获得必要的精度又便于加工，矩形螺纹常靠内径对中，其配合可选为H8/h8～H11/h11。
螺纹的径向间隙很小，在强度计算时不予考虑。
2）材料 螺杆的材料常用Q255、35、45钢等3）螺纹直径 螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即][3.141σπFd ⨯≥式中][σ为螺杆许用压应力，可查阅教材或手册。
对于矩形螺纹，先根据经验公式求得螺距P 的近似值41dP ＝，然后参照梯形螺纹标准确定P 值。
螺纹牙高度2Ph ＝，故螺杆直径P d d +=1，d 圆整为整数后，取P d d －=1。
对于非矩形螺纹，直径d 与螺距P 应按标准选取。
4）自锁验算 理论上自锁条件为'ρψ≤，式中ψ为螺纹中径处升角；'ρ为当量摩擦角。
螺旋传动千斤顶设计大作业2
H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：机械设计大作业设计题目：螺旋传动设计班级：设计者：学号：指导教师：设计时间：哈尔滨工业大学目录一. 设计任务书∙∙∙∙∙∙∙∙∙∙∙∙∙1 二．千斤顶设计∙∙∙∙∙∙∙∙∙∙∙∙∙1 1材料选则∙∙∙∙∙∙∙∙∙∙∙∙∙1 2耐磨性计算∙∙∙∙∙∙∙∙∙∙∙∙∙1 3强度及稳定性校核∙∙∙∙∙∙∙∙∙∙∙∙∙24螺母及手柄设计∙∙∙∙∙∙∙∙∙∙∙∙∙45底座设计∙∙∙∙∙∙∙∙∙∙∙∙∙5 三.参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙6一、设计任务书：设计一个起重器F Q =40KN ，最大起重高度H=200mm 的螺旋起重器。
二、设计千斤顶： 1.选择螺杆、螺母的材料螺杆采用45钢调质，由参考文献[1]查表10.2得600,355b s MPa MPa σσ==。
螺母材料用铝青铜ZCuA110Fe3（考虑速度低） 2.耐磨性计算螺杆选用45钢，螺母选用铸造铝青铜ZCuA110Fe3，由参考文献[2]表8.11查得[p]=18~25MPa ，从注释中可以查得，人力驱动时[p]值可加大20%，则[p]=21.6~30MPa ，取[p]=25MPa 。
按耐磨性条件设计螺纹中径d 2，选用梯形螺纹，则2d ≥[2]查得，对于整体式螺母系数ψ=1.2 2.5，取ψ=2，则式中：F Q ——轴向载荷，N ； d 2——螺纹中径，mm ； [p]——许用压强，MPa 。
查参考文献[3]附表5取公称直径d=30mm ，螺距P=3mm ，中径d 2=28.5mm ，小径d 3=26.5mm ，内螺纹大径D 4=30.5mm22.6mm =2d ≥3.螺杆强度校核螺杆危险截面的强度条件为：式中：F Q ——轴向载荷，N ； d 3——螺纹小径，mm ；T 1——螺纹副摩擦力矩，21tan()2Q d T F ψρ'=+，ψ为螺纹升角，213arctanarctan 2.0637;26.5np d ψππ⨯===︒⨯ [σ]——螺纹材料的许用应力，MPa 。
螺旋千斤顶设计大作业复习课程
螺旋千斤顶设计任务书学生姓名陈嵩专业年级10级车辆工程设计题目：设计螺旋千斤顶设计条件：1、最大起重量F = 40 kN；2、最大升距H =190 mm。
设计工作量：1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；2、编写设计计算说明书一份。
指导教师签名：2012年月螺旋千斤顶设计计算说明书院系工程技术学院专业年级2010级车辆工程设计者陈嵩指导教师李华英成绩2012年12月13日目录1．螺杆的设计与计算 (2)1.1螺杆螺纹类型的选择 (2)1.2选取螺杆材料 (2)1.3确定螺杆直径 (2)1.4自锁验算 (3)1.5结构 (3)1.6螺杆强度校核 (5)1.7螺杆的稳定性计算 (6)2. 螺母设计与计算 (7)2.1选取螺母材料 (7)2.2确定螺母高度 H 及螺纹工作圈数u (7)2.3校核螺纹牙强度 (8)2.4结构要求 (9)3. 托杯的设计与计算 (9)4. 手柄设计与计算 (11)4.1手柄材料 (11)4.2手柄长度 Lp (11)4.3手柄直径 dp (12)4.4结构 (12)5. 底座设计 (13)如图1-2，则有退刀槽宽度1.5P=10.5mmD13=(1.7~1.9)d=68~76mm，取D13=70mm (1.4~1.6)d=56~64mm，取1.5d即60mm H+H'=190+56=246mm(H'为后面计算得）螺钉外径0.25d=10mm挡圈外径d+(6~10)=46~50mm 1.5P=10.5mm D13=70mm 1.5d=60mm H+H'=246mm根据GB/T891-1986，选取挡圈GB/T891 B50， 公称直径D=50mm ，H=5mm根据GB/T68-2000，选取螺钉GB/T68 M6×16， 螺纹规格d =M6，公称长度l =16mm1.6 螺杆强度校核对受力较大的螺杆应根据第四强度理论校核螺杆的强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
因此，满足自锁条件，自锁可靠。
(5)螺杆结构：
螺杆上端用于支撑托杯和在其中插装手柄，因此需加大直径，其结构见图1。
图1
手柄孔径 根据手柄直径 决定， （后面给出）。
为了便于切制螺纹，螺纹上端切有退刀槽，退刀槽的直径比 小 ，宽度为1.5P=1.5 6=9mm。
所以，退刀槽尺寸为：
螺杆下端切有倒角，以便于螺杆旋入螺母，倒角尺寸为 。为了防止工作时螺杆从螺母中脱出，在螺杆下端安置了钢制挡圈，挡圈用螺钉固定在螺杆端部。
3.螺杆稳定性计算：
螺杆稳定性条件为
式中， 为螺杆稳定性计算安全因数； 为螺杆稳定性安全因数（ ）, 为螺杆的临界载荷。
先计算螺杆的长细比
其中，长度系数
螺杆最大受压长度
螺杆危险截面惯性半径
所以，
对于 淬火钢
进而可得
由于螺杆稳定性安全因数 =2.5~4，所以螺杆稳定性合格。
4.托杯的设计与计算：
（1）材料：选用Q235碳钢,模锻制造。
1.螺杆的设计与计算：
（1）螺纹的牙型
选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。
（2）螺杆的材料
选用45钢
（3）螺杆的直径
螺杆工作时，同时受压力和转矩的作用，因此它的计算可近似按紧螺栓连接的计算公式求出螺纹内径，即
其中：螺杆许用应力
查阅资料得：45号钢屈服极限
取安全系数
由此可确定托杯直径
=60.57(mm)
取 mm
5.手柄的设计与计算:
(1) 材料：Q235碳钢
(2)手柄长度 ：扳动手柄的转矩 必须克服螺纹副的螺纹力矩 和螺杆与托杯间的摩擦力矩 ，即
则
式中，K为施加于手柄上的臂力 ，为满足大
多数人的使用，设计中取K为 。
=131.04( )
式中， 。
所以，手柄计算长度满足
（2）托杯结构，见图3.
取壁厚
托杯高（1.5~1.8d）,
所以托杯高=1.6d=57.6mm 取58mm
直径
取
取
图 3
为了使其与重物接触良好，防止重物滑动，在托杯上表面
制出切口和沟纹。为了防止托杯从螺杆端部脱落，在螺杆上端应装置挡板，挡板尺寸 ，螺钉选用 六角头全螺纹螺栓。直径 的配合为 。
当螺杆转动时，托杯和重物都不转动。因此，在起重时，托杯底部与螺杆的接触面间有相对滑动。为了避免过快磨损，一方面需要润滑，另一方面要限制接触面间的压力，取其许用压力为
D7=194mm
效率符合要求
挡圈直径为 mm
挡圈厚度 6~12mm 取8mm
螺钉直径为 mm
选取 开槽沉头螺钉。
（6)强度校核:
螺杆工作时承受轴向压力 和转矩 的联合作用，根据第四强度理论求出其危险截面的当量应力,令其满足
其中，
所以，
=
=82.31(MPa)<[ ]=120MP
因此，强度符合强度要求。
2.螺母的设计与计算：
（1）材料：锡青铜 牌号：ZCuSn10Pb1
螺旋千斤顶设计说明书
设计内容
计算及说明
结果
1.螺杆的设计与计算
2.螺母的设计与计算
3.螺杆稳定性计算
4.托杯的设计与计算
5.手柄的设计与计算
6.底座的设计与计算
7.千斤顶的效率
螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。
设计的原始数据：最大起重量F=50KN、最大升起高度H=210mm。
螺旋千斤顶的设计步骤如下：
图4
固定螺钉选用 开槽沉头螺钉。
6.底座的设计与计算：
（1）材料：HT100铸铁
（2）尺寸设计：见图5，取壁厚 ，锥度按照 设计。
各部分尺寸为：
图 5
为方便取D7=194mm。式中， 为底座下枕垫物的许用挤压应力。以下枕垫物为木材考虑， 。
因为
所以，取
7、千斤顶的Βιβλιοθήκη 率：（一般 ＜0.3）因此，设计效率符合要求。
=966.45mm
考虑到螺杆头部尺寸及手握长度的影响，手柄实际长度为
=1096.95mm
不应超过千斤顶的最小高度，所以将手柄实际长度改为 ，另外加套筒，套筒长800mm。
（3）手柄直径：
式中， 为材料的许用弯曲应力，对于Q235的手柄，
所以，
取
则螺杆上手柄孔径
（4）手柄结构：手柄插入螺杆上端的孔中，为防止手柄从孔中滑出，在手柄两端应加上挡环，并用螺钉固定，其结构见图4。
螺旋千斤顶大作业
螺旋千斤顶设计任务书
学生姓名
颜克庭
专业年级
2011级车辆工程
设计题目：设计螺旋千斤顶
设计条件：
1、最大起重量FQ= 50 kN；
2、最大升距h =210 mm。
设计工作量：
1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；
2、编写设计计算说明书一份。
指导教师签名：年月日
机构简图:
（2）螺纹圈数：
其中螺纹中径 ，螺纹牙高度h=3mm，螺纹牙表面许用压强 取 。代入上式，得
因此，取 Z=7
考虑到退刀槽的影响，实际螺纹圈数
=8.5
螺母高
（3）螺纹其它尺寸：见图2
图2
mm取D=58mm
mm取 76mm
(4)螺母与底座的配合：
螺母压入底座上的孔内，圆柱面配合采用 。螺母下端和底座孔上端均加工出倒角，倒角尺寸为 。同时安置紧定螺钉防止螺母转动，紧定螺钉选用 的开槽锥端紧定螺钉。
原始数据
F=50KN
H=210mm
配合选H8/h8
螺杆材料选45钢
P=6mm
h =3mm
d=36mm
mm
mm
=
满足自锁条件
挡圈厚度8mm
挡圈螺钉：
满足强度要求
材料：锡青铜
Z=7
=17mm
D=58mm
76mm
紧定螺钉
螺杆稳定性合格
材料：Q235碳钢
托杯高58mm
mm
材料：Q235碳钢
材料：HT100铸铁
于是，
螺纹内径满足： =26.27 mm
螺距 mm
参考梯形螺纹标准，取P=6mm
进而确定螺纹的工作高度 mm
螺纹大径 mm
圆整后，取 d=36mm
因此， mm
(4)自锁验算：
当量摩擦角
由于螺杆和螺母的材料分别取45钢和锡青铜，因此取
又因为矩形螺纹牙顶角
所以，
螺纹中径 mm
螺纹中径升角 arctan =arctan =
