汇报后修改住宅设计要求与标准暖通样本
六暖通空调
(一) 系统分类及设备材料选型
1系统分类
防排烟( 通风) 系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型
2.1风机
通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机; 防排烟系统专用风机可根据实际情况优先选用轴流风机( 含斜流、混流风机) 。
2.2风管材料
防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材
空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管, 丝接; 管径大于DN32采用无缝钢管, 焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级, 管系列S4, 热熔连接, 低温地板辐射采暖盘管采用PE-RT管。
2.4套管材料
穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管, 穿墙套管采用塑料套管。
2.5保温材料
冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳( 闭泡) 。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳( 闭泡) 或玻璃棉保温材料。
(二) 设计要求
1防排烟及通风系统
1.1加压送风系统
1.1.1加压送风系统为单段设计时, 加压风机应布置于天面。
加压送风
系统为分段设计( 或两段楼梯的情形) 时, 上段加压系统风机应
布置于天面, 下段加压系统风机布置原则为:
( 1) 优先布置于地下室不占车位处;
( 2) 其次布置于室外园林隐蔽处;
( 3) 有条件时可布置于商业裙楼顶;
( 4) 原则上风机应布置于隐蔽处, 尽量不要对建筑外立面及住
户造成影响。
1.1.2前室加压风井应靠近前室, 风井有一面邻前室的墙( 最好为非剪
力墙) , 以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间, 风井有一面邻防烟
楼梯间墙( 最好为非剪力墙) , 以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定:
注: ( 1) 上表加压送风的风量是按开启单扇门确定。
其中前室考虑有两个以上出入口, 楼梯间考虑一个出入口。
( 2) 当采用双扇门时, 按规范要求, 表中值应乘以1.33。
( 3) 当楼梯间有两个出口时, 按规范要求, 表中值应乘以1.5。
( 4) 当前室仅有一个出口时, 按规范要求, 表中值应乘以0.67。
( 5) 当建筑总层数超过32层时, 加压送风系统及送风量应分段设计。
( 6) 前室风井短边尺寸宜400mm以上, 楼梯间风井短边尺寸宜350mm 以上, 同时风井长宽比不应大于6: 1。
当风井不能满足上述要求
时, 应适当增大风井面积以降低风道阻力。
( 7) 管井内原则上不允许有梁及其它突出的物体( 如消火栓) 。
1.1.5加压风口安装高度: 首层风口下底边距地500mm,标准层风口下
底边距地300mm。
1.1.6电梯机房不设空调( 有特殊情况的由当地公司根据电梯厂家的
具体要求预留空调电源) , 应设置机械通风系统, 每台电梯通风
量应不小于1000m3/h。
2小型中央空调系统
2.1设置小型中央空调范围:
2.1.1设置小型中央空调的范围应根据建筑方案说明确定, 当建筑方案
未明确时, 可按下述规定执行:
( 1) 户内部分: 别墅、超豪华户型;
( 2) 首层大堂: 超豪华户型设;
豪华户型不设( 北上广深市区除外) 。
( 当大堂面积较小时, 可采用商用分体机, 但室内机及送、回风
百叶设置须满足2.5、2.6要求) 。
2.2设置的小型中央空调为冷暖型。
2.3室外机:
2.3.1 住宅首层大堂空调室外机位置应符合以下原则:
( 1) 优先摆放于竖向百页或开口天井内;
( 2) 其次摆放于住宅裙楼顶隐蔽处;
( 3) 同时不应对邻近住宅产生较大干扰和影响。
2.3.2 住宅空调室外机位应考虑必要的维修及进、出风空间, 需预留安装检修通道300mm宽, 检修位不小于400mm宽, 并应预留安装通道, 最小机位布置方式示意图如下:
注: ( 1) 尺寸为完成面净尺寸( 单位: mm) ;
( 2) 上图仅为最小机位尺寸示意图, 方案设计时, 宜在不影响建筑平面的前提下适当增大机位尺寸。
2.3.3室外机位参考净尺寸详见下表:
注: ( 1) 1～3为布置方式, 若出现三面封闭的不利情况, 应适当加大机位长度。
( 2) 表中尺寸是根据美的、海尔、格力三个品牌的最大外观尺寸确定的, 实际工程如采用其它品牌, 应按实际选用品牌
的外观尺寸确定最小机位尺寸。
2.3.4若室外机安装在非开放空间内, 且选用顶出风机型时, 出风口需安装导流风管。
2.4冷媒管、冷凝水管管线布置
2.4.1 配有冷凝水泵的空调室内机的冷凝水管原则上穿梁铺设, 局部
位置梁高较低, 难以预留穿梁套管, 且不影响装修高度时, 可
在梁下铺设。
2.4.2不配有冷凝水泵的空调室内机的冷凝水管在梁下铺设。
冷凝水管的
走向应配合装修, 局部位置如梁下净空较低, 满足不了装修要求,
应考虑穿梁或剪力墙。
2.4.3 冷媒管原则上穿梁铺设, 管中心距板底按100~150mm统一设
定。
2.4.4 冷媒管、冷凝水套管均应定位, 出入户套管及穿梁、剪力墙套
管均应标注标高。
2.4.5 毛坯交楼时, 可不预留冷凝水套管, 仅预留冷媒管套管。
2.4.6别墅冷凝水原则上应统一收集排放至空调室外机附近的散水上,
地下层冷凝水可集中单独排放; 多层或高层住宅冷凝水宜就近
设立管排放, 立管可考虑设于空调室外机位置或附近卫生间管
井内。
2.5室内机
2.5.1选型原则:
(1)根据天花安装空间, 决定选用薄型或超薄型风管式室内机。
(2)无集中热源的寒冷地区、夏热冬冷地区的部分需求房间( 客
厅、主卧等) 可设置带电辅热室内机。
(3)满足装修要求的前提下, 优先选用价格较低的机型; 在价格一
致的前提下, 优先选用设备高度较低、噪音较低的机型。
2.5.2回风形式: 优先采用底部回风机型。
2.5.3预留安装尺寸: 高度为300mm, 深度为800mm。
2.5.4布置原则: 参考装修天花图中的送、回风百叶位置, 同时满足室
内温度、气流均匀分布的原则布置。
(1) 两层通高的客厅、大堂, 室内机优先布置在下层。
(2) 房间有过道时, 空调室内机优先布置在门口过道上方; 无过
道时, 优先布置在门口上方。
2.5.5 室内机控制器: 采用标配控制器, 夏热冬冷地区优先采用线控
器。
2.5.6 户内设置空调区域详见下表:
2.6送、回风百叶
2.6.1百叶型式: 送风口采用双层可调百叶, 回风口采用可拆卸单层百
叶( 带过滤网) , 颜色及材质应提请装修专业选样。
2.6.2送风口气流组织:根据天花装修形式确定。
( 1) 当天花形式为迭级天花, 且迭级高度不小于250mm时, 采用侧送风形式; 当受装修条件限制, 回风口也为同方向侧回时, 两。
汇报后修改《住宅设计要求与标准》(2015年版)(暖通)
六暖通空调(一) 系统分类及设备材料选型1系统分类防排烟（通风）系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型2.1风机通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机；防排烟系统专用风机可根据实际情况优先选用轴流风机（含斜流、混流风机）。
2.2风管材料防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管，丝接；管径大于DN32采用无缝钢管，焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级，管系列S4，热熔连接，低温地板辐射采暖盘管采用PE-RT 管。
2.4套管材料穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管，穿墙套管采用塑料套管。
2.5保温材料冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳（闭泡）。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳（闭泡）或玻璃棉保温材料。
(二) 设计要求1防排烟及通风系统1.1加压送风系统1.1.1加压送风系统为单段设计时，加压风机应布置于天面。
加压送风系统为分段设计（或两段楼梯的情形）时，上段加压系统风机应布置于天面，下段加压系统风机布置原则为：（1）优先布置于地下室不占车位处；（2）其次布置于室外园林隐蔽处；（3）有条件时可布置于商业裙楼顶；（4）原则上风机应布置于隐蔽处，尽量不要对建筑外立面及住户造成影响。
1.1.2前室加压风井应靠近前室，风井有一面邻前室的墙（最好为非剪力墙），以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间，风井有一面邻防烟楼梯间墙（最1好为非剪力墙），以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定：注：（1）上表加压送风的风量是按开启单扇门确定。
其中前室考虑有两个以上出入口，楼梯间考虑一个出入口。
（2）当采用双扇门时，按规范要求，表中值应乘以1.33。
（3）当楼梯间有两个出口时，按规范要求，表中值应乘以1.5。
汇报后修改《住宅设计要求与标准规定》(2015年度出版)(暖通)
六暖通空调(一) 系统分类及设备材料选型1系统分类防排烟（通风）系统、小型中央空调系统、分体空调系统、采暖系统、燃气系统等。
2设备材料选型2.1风机通风系统、通风兼防排烟系统风机优先采用噪音较低的柜式离心风机；防排烟系统专用风机可根据实际情况优先选用轴流风机（含斜流、混流风机）。
2.2风管材料防排烟风管、通风风管采用镀锌钢板。
2.3空调、采暖水管管材空调冷凝水管采用PVC-U管。
室内采暖主管管径小于等于DN32采用普通焊接钢管，丝接；管径大于DN32采用无缝钢管，焊接。
采暖热表至户内分集水器间管道采用PPR管,管材等级4级，管系列S4，热熔连接，低温地板辐射采暖盘管采用PE-RT管。
2.4套管材料穿梁和剪力墙、防火墙的套管采用国标普通焊接钢套管，穿墙套管采用塑料套管。
2.5保温材料冷媒管、冷凝水管保温材料采用难燃B1级发泡橡塑管壳（闭泡）。
室内采暖主管保温材料宜采用难燃B1级发泡橡塑管壳（闭泡）或玻璃棉保温材料。
(二) 设计要求1防排烟及通风系统1.1加压送风系统1.1.1加压送风系统为单段设计时，加压风机应布置于天面。
加压送风系统为分段设计（或两段楼梯的情形）时，上段加压系统风机应布置于天面，下段加压系统风机布置原则为：（1）优先布置于地下室不占车位处；（2）其次布置于室外园林隐蔽处；（3）有条件时可布置于商业裙楼顶；（4）原则上风机应布置于隐蔽处，尽量不要对建筑外立面及住户造成影响。
1.1.2前室加压风井应靠近前室，风井有一面邻前室的墙（最好为非剪力墙），以便设置加压风口。
1.1.3防烟楼梯间的加压风井应靠近防烟楼梯间，风井有一面邻防烟楼梯间墙（最好为非剪力墙），以便设置加压风口。
1.1.4加压送风井最小面积可按下表确定：一个出入口。
（2）当采用双扇门时，按规范要求，表中值应乘以1.33。
（3）当楼梯间有两个出口时，按规范要求，表中值应乘以1.5。
（4）当前室仅有一个出口时，按规范要求，表中值应乘以0.67。

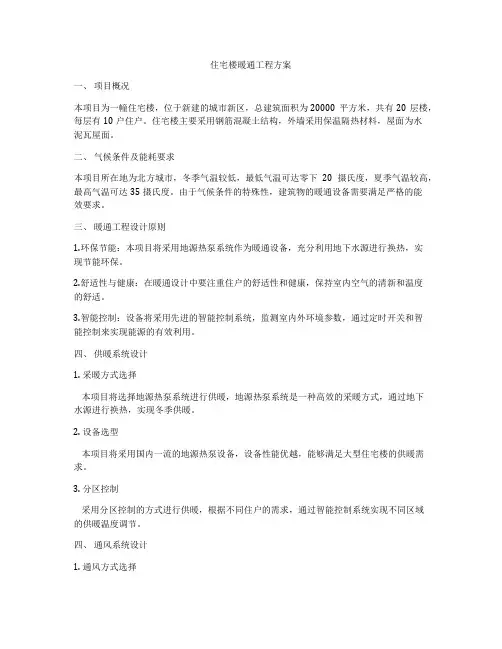

住宅楼暖通工程方案
住宅楼暖通工程方案一、项目概况本项目为一幢住宅楼，位于新建的城市新区，总建筑面积为20000平方米，共有20层楼，每层有10户住户。
住宅楼主要采用钢筋混凝土结构，外墙采用保温隔热材料，屋面为水泥瓦屋面。
二、气候条件及能耗要求本项目所在地为北方城市，冬季气温较低，最低气温可达零下20摄氏度，夏季气温较高，最高气温可达35摄氏度。
由于气候条件的特殊性，建筑物的暖通设备需要满足严格的能效要求。
三、暖通工程设计原则1.环保节能：本项目将采用地源热泵系统作为暖通设备，充分利用地下水源进行换热，实现节能环保。
2.舒适性与健康：在暖通设计中要注重住户的舒适性和健康，保持室内空气的清新和温度的舒适。
3.智能控制：设备将采用先进的智能控制系统，监测室内外环境参数，通过定时开关和智能控制来实现能源的有效利用。
四、供暖系统设计1. 采暖方式选择本项目将选择地源热泵系统进行供暖，地源热泵系统是一种高效的采暖方式，通过地下水源进行换热，实现冬季供暖。
2. 设备选型本项目将采用国内一流的地源热泵设备，设备性能优越，能够满足大型住宅楼的供暖需求。
3. 分区控制采用分区控制的方式进行供暖，根据不同住户的需求，通过智能控制系统实现不同区域的供暖温度调节。
四、通风系统设计1. 通风方式选择本项目将采用自然通风与机械通风相结合的方式，保证室内空气的新鲜及通风效果。
2. 设备选型通风设备将采用高效的空气净化设备和能耗低的风机，确保室内空气质量达标。
3. 新风量控制通过智能控制系统实现室内新风的自动调节，根据室内外环境参数进行智能控制，减少能耗。
五、空调系统设计1. 空调方式选择本项目将采用分体式空调系统进行制冷，根据室内温度情况进行分区控制，确保室内温度舒适。
2. 设备选型空调设备将采用能效等级较高的分体式空调，降低能耗的同时保证制冷效果。
3. 智能控制通过智能控制系统实现空调的定时开关和温度智能调节，真正实现能效的优化。
六、综合能耗优化设计1. 设备联动通过智能控制系统实现供暖、通风和空调设备的联动控制，根据室内外环境参数进行智能判断，实现设备的优化运行。

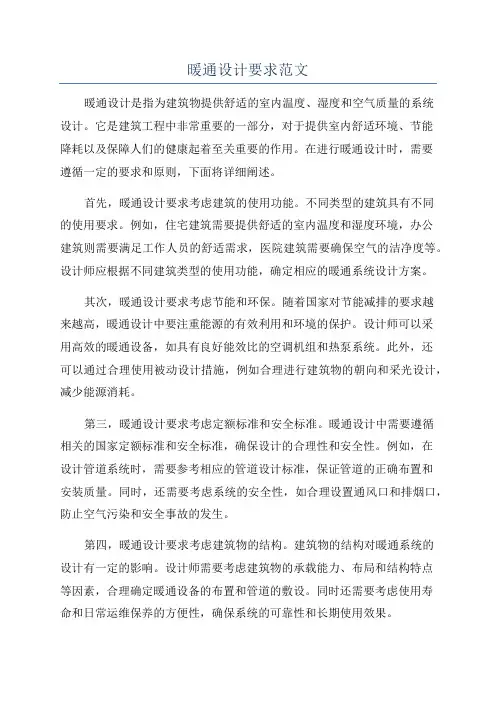

暖通设计要求范文
暖通设计要求范文暖通设计是指为建筑物提供舒适的室内温度、湿度和空气质量的系统设计。
它是建筑工程中非常重要的一部分，对于提供室内舒适环境、节能降耗以及保障人们的健康起着至关重要的作用。
在进行暖通设计时，需要遵循一定的要求和原则，下面将详细阐述。
首先，暖通设计要求考虑建筑的使用功能。
不同类型的建筑具有不同的使用要求。
例如，住宅建筑需要提供舒适的室内温度和湿度环境，办公建筑则需要满足工作人员的舒适需求，医院建筑需要确保空气的洁净度等。
设计师应根据不同建筑类型的使用功能，确定相应的暖通系统设计方案。
其次，暖通设计要求考虑节能和环保。
随着国家对节能减排的要求越来越高，暖通设计中要注重能源的有效利用和环境的保护。
设计师可以采用高效的暖通设备，如具有良好能效比的空调机组和热泵系统。
此外，还可以通过合理使用被动设计措施，例如合理进行建筑物的朝向和采光设计，减少能源消耗。
第三，暖通设计要求考虑定额标准和安全标准。
暖通设计中需要遵循相关的国家定额标准和安全标准，确保设计的合理性和安全性。
例如，在设计管道系统时，需要参考相应的管道设计标准，保证管道的正确布置和安装质量。
同时，还需要考虑系统的安全性，如合理设置通风口和排烟口，防止空气污染和安全事故的发生。
第四，暖通设计要求考虑建筑物的结构。
建筑物的结构对暖通系统的设计有一定的影响。
设计师需要考虑建筑物的承载能力、布局和结构特点等因素，合理确定暖通设备的布置和管道的敷设。
同时还需要考虑使用寿命和日常运维保养的方便性，确保系统的可靠性和长期使用效果。
第五，暖通设计要求考虑使用成本和经济效益。
在进行暖通设计时，需要综合考虑系统建设和使用过程中的投资成本、运行维护成本以及能耗等方面的经济效益。
设计师可以通过优化设计方案，减少能源消耗和运行成本。
此外，还需要考虑设备的可靠性和寿命，降低维修和更换的成本。
最后，暖通设计要求要体现人性化的设计理念。
建筑是为人服务的，需要满足人们对于舒适和健康的需求。

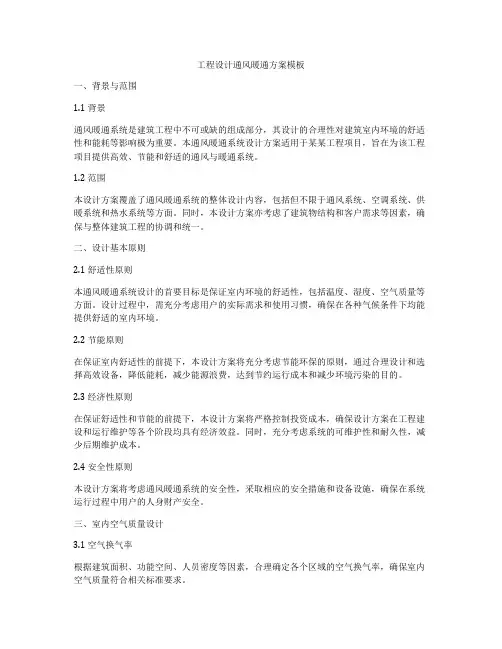

工程设计通风暖通方案模板
