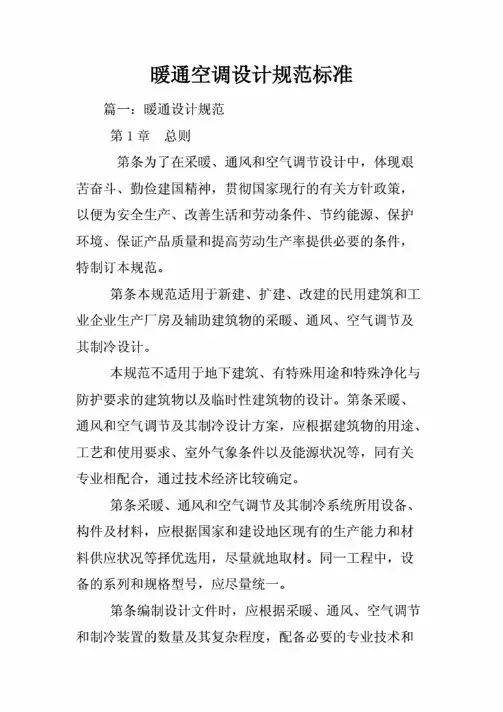

暖通空调设计规范参考依据

暖通空调设计规范参考依据：目前，家用中央空调有如下四种基本方式：1、分体多联机空调系统2、水源热泵空调系统3、风冷热泵冷热水机组加风机盘管空调系统4、分体式风管机空调系统。

为配合我院“住宅设计导则”的编制，加强设计质量管理，提高住宅设计质量，特编制本导则，望暖通专业设计同志在试行过程中不断积累经验资料，并反馈我总工办，以便今后进一步完善本导则，精益求精，更好地为用户服务。

在编制过程中征求周姜象，顾锡等同志的意见，并承蒙吴有筹高工的审阅，在此表示感谢。

家庭中央空调设计导则1 总则1.0.1 为保证家用（商用）中央空调设计的质量，使设计符合安全、适用、经济、卫生和保护环境的基本要求，制定本导则。

1.0.2 本导则适用于江苏省和上海市的夏热冬冷地区的各类住宅建筑，以舒适性要求为主，制冷量在7~80KW的家庭中央空调的设计。

1.0.3 空调设计时，除执行本导则外，尚应符合现行有关标准、规范的规定。

2 术语2.0.1 家用（商用）中央空调用于住宅建筑和一般公共建筑，制冷量在7-80KW范围内，带集中冷热源的舒适性空调系统。

2.0.2 空调风系统空气经冷热、过滤等处理的送回风系统。

3 设计参数3.1 室外气象参数室外气象参数按《采暖通风与空气调节设计规范》（GBJ-19-87 2001版）附录表和《暖通空调气象资料集》采用。

3.2 室内空气质量3.2.1 冬季空调室内空气计算参数应符合下列规定：温度18~22℃；室内工作区风速〈0.4m/s；新风换气次数1.0次/h ；3.2.2 夏季空调室内空气计算参数，应符合下列规定：温度24~26℃；相对湿度〈65% ；室内工作区风速〈0.5m/s；新风换气次数1.0次/h3.2.3 室内空气中可吸入颗粒物浓度应小于0.15mg/m33.2.4 通风与空调系统产生的噪声传至主要房间的噪声级应小于46db（A）。

4 空调设计4.1 负荷计算4.1.1 在方案设计阶段，可采用单位建筑面积热指标法估算确定。

(1) 冬季采暖负荷指标为：单层住宅80~105W/m2多层及高层住宅45~70W/m2(2) 夏季空调负荷指标为：80~90W/m2 ，在初步设计阶段，可采用分项简化计算，分项内容包括围护结构、人员、设备、灯光、食物和新风，其中围护结构负荷可按经验指标估算，也可按《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）表5.0.5中的限值套用；在施工图设计阶段均应对空调房间或区域进行逐时冷负荷计算，并符合《采暖通风与空气调节设计规范》（GBJ19-87 2001版）中5.2.13条规定。

4.1.2 每个房间的空调末端设备选择时，必须考虑邻室不空调时的内隔断形成的负荷。

4.1.3 在选择冷热源时，总冷热负荷不应包括内隔断形成的冷热负荷。

4.1.4 在一般情况下，上海市和江苏省的夏热冬冷地区的住宅空调冷负荷均大于冬季热负荷。

因此，冬季热负荷可采用夏季冷负荷乘上经验系数而定，经验系数一般以0.5~0.7选取。

4.2 系统设计4.2.1 每个住户必须单独系统，独立计量，独立控制。

4.2.2 家庭中央空调系统必须设有新风。

新风量为1次/h换气。

4.2.3 有条件时，应优先采用变频或具有节能效果的变容量控制的空调系统，变频设备产生的高次谐波强度应符合国家有关标准的规定。

4.2.4 采用分体多联机空调系统时应符合下列规定：4.2.4.1 同一系统中，需同时供冷和供热时，应选择带有热回收的多联机空调系统。

4.2.4.2 制冷剂管道另件配置，系统控制设备的选择，系统施工安装及质量验收，均应符合厂家的技术要求。

4.2.4.3 在有强裂振动的房屋和有地震地区的住宅不宜采用分体多联机空调系统，当采用多联机空调系统时，必须将系统安装牢固和采取可靠的防振措施。

当制冷剂管道穿变形缝时必须设伸缩装置。

4.2.4.4 设计多联机空调系统时应遵循我院编制的暖通设计统一技术要求《一拖多空调系统设计》（2002年总工办）的规定。

4.2.4.5 当制冷剂采用R410A时，其管壁厚度应按产品要求，适当加厚。

4.2.4.6 新风系统宜采用铝合金的显热回收的新风换气机。

4.2.5 采用水源热泵空调系统时应符合以下规定。

4.2.5.1 适用于大中型住宅小区，高层公寓和大型别墅区。

4.2.5.1.1 选择机组时应对设计状况（包括干湿球温度和进出水温度）的制冷量和制热量进行修正。

4.2.5.1.2 根据冷负荷和冷却水温差（5℃）计算确定水源热泵系统的循环水量，并考虑同时使用系数，同时使用系数一般可按下列情况选取：1、系统循环水量小于13l/s时，同时使用系数取0.92、系统循环水量为13~19l/s时，同时使用系数取0.853、系统循环水量大于19l/s时，同时使用系数取0.65~0.74.2.5.2 水源的水温应在13~35℃之间，水量应满足空调负荷的需要。

水质应符合生活杂用水水质标准。

4.2.5.3 当采用地下水时，必须遵循当地政府允许，并要注意回灌，保护地下水水质不被污染。

4.2.5.4 当采用江河湖海之水时，必须对水质进行处理，保证空调系统及设备的运行安全。

4.2.5.5 水源热泵机组应加强防振，隔声处理，对于隔声要求较高的房间应选用分体式水源热泵机组。

以符合《民用建筑隔声设计规范》（GBJ118-88）的有关规定。

4.2.5.6 新风系统宜采用铝合金显热回收新风换气机。

4.2.5.7 对于水环式水源热泵系统的冷却塔宜选用闭式冷却塔或开式冷却塔加板式热交换器和水过滤器。

4.2.5.8 系统辅助加热设备宜优先使用太阳能热水器和城市热网供热，冷却塔应选用阻燃型冷却塔，冷却塔应布置在通风良好的地方，远离烟囱，避免飘水和噪声污染环境。

当太阳能加热不够时，宜采用锅炉加热或电加热，并配有适当的自动控制，当水温≤14℃时，即启动电加热或锅炉加热，以节约运行开支。

4.2.5.9 循环水泵选择应根据系统水力计算决定，对于大中型系统应设备用泵，小系统可以不设备用泵。

4.2.5.10 水管系统宜按同程设置，当采用异程系统时，各支管路应设流量平衡阀。

干管水流速宜≤1.2m/s，支管水流速宜为0.6m/s左右。

水管系统应有≥0.3%的坡度。

最高处设排气最低处设泄水装置，室内水管不做保温。

封闭水系统应设膨胀水箱。

4.2.5.11 当室内需设风管时，风管宜选用覆面为铝箔的复合玻纤风管，管内风速2~4m/s为宜，送回风口风速宜控制在0.8~1.6m/s4.2.6 采用风冷热泵冷热水机组和风机盘管空调系统时，应符合下列规定。

4.2.6.1 风冷热泵的制冷效率应大于2.8。

4.2.6.2 风冷热泵机组必须振动小，噪音低，并要注意减振和隔声，尽可能远离卧室。

4.2.6.3 风冷热泵机组宜自带水泵。

4.2.6.4 风冷热泵机组应设在通风良好的场所，当设在室内或阳台时，排风口应增设弯管罩，以使排风和进风不致短路，并要求产品能有50Pa~100Pa的排风余压。

4.2.6.5 风冷热泵的供电宜用220V，50HZ。

4.2.6.6 室内机选择要密切配合装饰工程，并满足室内合理的气流组织，避免强烈的吹风感，并要注意选择低噪声的风机盘管。

当选用带风管的风机盘管时，应注意室内净空的要求并满足室内良好的气流组织，风管内风速2~4m/s为宜，风管宜采用覆面为铝箔玻纤复合风管，送风口风速控制在0.8~1.6m/s之间。

4.2.6.7 室内水管及凝水管必须保证不漏，不渗，不结露滴水，做好保温，保温材料宜用橡塑泡沫塑料（难燃B1级），管道穿墙穿楼板必须按施工验收规范进行施工。

4.2.6.8 新风系统宜选用铝合金显热回收新风换气机。

4.2.7 采用分体式风管机空调系统时，应符合下列规定：4.2.7.1 要选用低噪声空调设备，并注意做好防振隔声，消音措施。

4.2.7.2 在建筑净空允许的条件下，宜设双风道系统，当净空不高，选用双风道有困难时，应注意回风畅通，尽可能按上送上回的通风方式布置。

4.2.7.3 空调系统不宜太大，一个风管机管3~4房间较合适。

4.2.7.4 风管采用复合玻纤风管为宜，风管内风送不宜太大，控制在2~4m/s为宜，风口风速控制在0.8~1.6m/s为宜。

〉4m的高大厅室，顶送风口风速需验算射流状况。

4.2.7.5 新风量应满足1~1.5次换气要求。

4.3 空气处理与分布4.3.1 空调系统的新风和回风应经过滤处理。

4.3.2 室内空气分布宜采用上送上回方式，当采用侧送时，回风口宜布置在送风的同一侧下方。

人应处在气流的回流中，室内气流布置应均匀，避免死角。

4.3.3 空调的夏季送风温差不宜大于10℃4.3.4 房间空调空气循环次数不宜小于5次/h。

4.3.5 送风口风速应根据送风射程，送风方式、风口类型，安装高度，室内允许噪声和风速标准等因素确定。

对有消声要求的场所风速按下表选取：表4.3.5风速选择表（m/s）室内允许噪声DB（A）主风管内风速支风管风速出风口风速（散流器后）25~35 ≤2 ≤1.6 ≤0.8≤40 ≤3 ≤2.4 ≤1.2≤45 ≤4 ≤3.2 ≤1.6≤50 ≤5 ≤4 ≤2≤55 ≤6 ≤4.8 ≤2.4≤60 ≤7 ≤5.6 ≤2.84.3.6 回风口不应设在射流区或人员长期逗留地点，可采用集中回风或走道回风，但断面风速，不应大于0.5m/s。

表4.3.6回风口风速选择表回风口位置吸风速度m/s房间上部4~5房间下部不靠近人经常停留的地方3~4靠近人经常停留的地方1.5~2.0用于走廊回风时1.0~1.55设备、管道与布置5.1 一般规定5.1.1 设备及管道材料的选择与布置应符合国家现行规范、标准、条例和当地地方标准的规定。

5.2 设备材料选择5.2.1 优先选用环保、节能空调产品5.2.2 风管必须采用不燃材料制作。

当采用复合材料风管时，其覆面材料应为难燃B1级。

且对人体无害的材料。

5.2.3 矩形风管的宽高比不宜大于4：1。

5.2.4 冷凝水管宜采用U-PVC塑料管。

5.3 设备管道布置5.3.1 家庭中央空调的外机必须放置在通风良好，安全可靠的地方，严禁采用钢支架和膨胀螺栓挂装在墙上。

5.3.2 对靠近道路的建筑物安装的空调外机，其托板底面距地高度不得低于2.5m。

5.3.3 室外机的出风口严禁朝向邻方的门窗，其安装位置距相邻方卧室门窗不得小于下列水平距离。

1、外机装机容量≤2KW的为3m。

2、外机装机容量≤5KW的为4m。

3、外机装机容量≤10KW的为5m。

4、外机装机容量≤30KW的为6m。

5.3.4 外墙面上的空调冷凝水管应有组织排放。

5.3.5 冷凝水水平管应〉0.5%的顺坡。

5.3.6 空调冷凝水管应采用间接排水方式。

当凝水盘处于机组负压区时，凝水口接管处必须设置存水弯。
