气缸出力计算
气缸末端冲击能量计算
气缸末端冲击能量计算
气缸压力计算公式：
气缸的输出力跟行程长短无关，如：
气压0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm))
缸径50mm（5cm）
气缸截面积＝3.14X(5/2)^2=19.63(平方厘米)
所以，0.5Mpa下的理论出力＝5.0985811*19.63＝100.085（公斤力）也可直接参考下面气缸出力表
但仅为理论出力，实际要根据工况情况，查表的话会非常快捷。
气缸实际输出力N=A*F
（假设气缸50~500mm/s运行，50缸径气缸.在0.5Mpa气压下理论出力为100公斤，100公斤X0.5等于50公斤为实际出力）
对于静负载（如夹紧，低速铆接等）， F2阻力很小，A≤0.7；
对于气缸速度在50~500mm/s范围内的水平或垂直动作， A≤0.5；对于气缸速度大于500mm/s的动作， F2影响很大， A≤0.3。
当然在某些情况下可以通过压力表小幅度的压力调节来控制气缸的推力大小，正常气缸使用的压力范围在0.6Mpa左右，压力表的调压范围是0.1-1.0Mpa，所以调节空间还是比较大的。

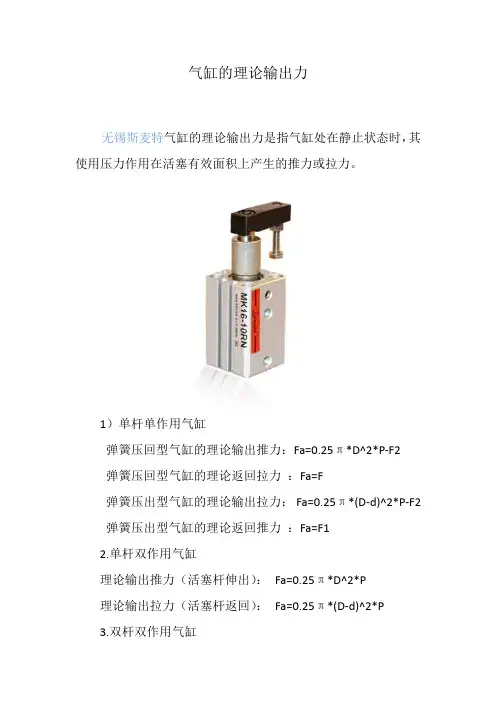

气缸的理论输出力
气缸的理论输出力
无锡斯麦特气缸的理论输出力是指气缸处在静止状态时，其使用压力作用在活塞有效面积上产生的推力或拉力。
1）单杆单作用气缸
弹簧压回型气缸的理论输出推力：Fa=0.25π*D^2*P-F2
弹簧压回型气缸的理论返回拉力：Fa=F
弹簧压出型气缸的理论输出拉力：Fa=0.25π*(D-d)^2*P-F2 弹簧压出型气缸的理论返回推力：Fa=F1
2.单杆双作用气缸
理论输出推力（活塞杆伸出）：Fa=0.25π*D^2*P
理论输出拉力（活塞杆返回）：Fa=0.25π*(D-d)^2*P
3.双杆双作用气缸
理论输出力：Fa=0.25π*(D-d)^2*P
式中Fa——理论输出力，N；
D——缸径，mm；
d——活塞杆直径，mm；
p——使用压力，MPa；
F1——安装状态时的弹簧力，N;
F2——压缩空气进入气缸后，弹簧处于被压缩状态时的弹簧力，N；
F1是弹簧预压缩量产生的弹簧返力，F2是弹簧预压缩量加上活塞运动行程后产生的弹簧返力。
实际输出力是活塞杆上传送的机械力。
需要注意的是，阀控气缸存在一个最小输出力，因内部先导式电磁阀存在最低使用压力。
气缸输出力计算公式
气缸输出力计算公式
气缸输出力的计算公式为：输出力＝推力×推程。
其中，推力是指气
缸活塞上推过程中，活塞杆承受的最大力矩，而推程是指推力所执行的距离。
计算公式一般为：F=P×S，其中F为气缸最大输出力，单位N；P为
气缸最大推力，单位N；S为气缸推程，单位mm。
此外，还可以根据气缸的工作频率和活塞面积计算输出力，公式为：
F = P×S = A×p×ω，其中F为气缸最大输出力，单位N；A为活塞面积，单位mm²；p为推力，单位N/mm²；ω为工作频率，单位 1/s。
根据以上计算公式可以得出，气缸输出力具有变化性，输出力受推力、推程及活塞面积、工作频率等多种因素的影响，使气缸输出力大小具有多
样化的可能性。
气缸力计算公式
气缸力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸推力计算公式气缸理论出力的计算公式： F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少芽输出力是多少将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力通常用的公式是： Q=2v（p+） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa）气缸耗气量及气管流量计算方法。
气缸推力计算公式表
气缸推力计算公式表气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A(mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）。
2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量：Q=活塞面积x活塞的速度x绝对压力通常用的公式是：Q=0.046D²v（p+0.1）Q------标准状态下的气缸最大耗气量（L/min）D------气缸的缸径（cm）v------气缸的最大速度（mm/s）p------使用压力（MPa）。
气缸理论出力表及气缸内径确定
拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)
负载性质 阻性负载 β=80% 惯性负载 一般场合 β=50% V<0.2m/s β=65% 高速运动 β=30%
2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β
拉力
77269
772.69
1545.38
2318.07
3090.76
3863.45
4636.14
5408.33
6181.52
6954.21
3170.0
3630.0
100
25
P1
78.5
1571.0
2360.0
3140.0
3930.0
4948.0
5500.0
6280.0
P2
73.6
1472.0
2210.0
2924.0
3680.0
4640.0
5150.0
5880.0
125
32
P1
122.7
2450.0
3680.0
4910.0
6135.0
7731.0
1963.0
2180.0
2490.0
P2
28.0
561.0
841.0
1121.0
1402.0
1765.0
1962.0
2240.0
80
25
P1
50.3
1005.0
1508.0
2010.0
2510.0
3163.0
3520.0
气缸力计算公式
气缸力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸推力计算公式气缸理论出力的计算公式： F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少芽输出力是多少将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为63的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力通常用的公式是： Q=2v（p+） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa）气缸耗气量及气管流量计算方法。
气缸理论出力表及气缸内径确定
气缸理论出力表及气缸内径确定气缸理论出力表及气缸内径确定注：上述出力换算表是指气缸运动速度在50-500mm/s内的理论出力。
气缸内径的确定1.由负载性质及气缸运动速度选定负载率β值负载率β=F/P×100% 式中F-气缸活塞杆上所受的实际负载(N) P-气缸理论出力(N)理论输出力P(N) 推力P1=π/4×D 2×p 式中D-气缸内径(cm) p-气缸工作压力(MPa)拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2）P=F/β3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知气缸现场使用条件下千变万化,但下述基本点仍须注意:1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。
