科迈ComMRS 发电机组控制器说明书
(整理)科迈ComAp MRS 16发电机组控制器说明书
科迈comap IG-CU中文详细说明书:IG-CU或IG-CU-C InteliGen主控模块IG-PCLSM IG-CU功率控制和负载分配模块IG-MTU InteliGen 电压变压器模块，用于市电和发电机电压测量分离。
IG-AVRi IG-CU的A VR介面IG- A VRi –TRANS IG-CU用于A VRi模块的变压器IG-COM IG-CU用于通信模块IG-MU IG-CU用于扩展调制解调器的模块IG-IOM InteliGen 输入/输出扩展模块科迈ComAp MRS 16发电机组控制器说明书(2010-12-15 13:13:43)转载分类：『资料中心』标签：控制器发电机组科迈1、概述：科迈公司生产的InteliLite NT MRS 16自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、过流、过载等）、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。
模块中内含功能强大的微处理器，可实现一系列复杂功能：●用户可对液晶屏进行中文或英文显示界面切换；●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等；●用户完全可根据机组需要在面板上对控制器进行各种参数设置(例如：电流互感器、飞轮齿数、怠速时间等等)；●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控；●可完全设置的6个辅助输入(用户可自编程定义)和6个辅助输出端，可用于启动、警报或停机等其它功能；●用户可根据需要使用扩展模块提供多种扩展输入输出功能；●自启动和停止发电机组(控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。
PMS功能说明
1、Generator protection. 发电机保护The generators are protected against the various faults by protection devices whichare located in their respective generator panels and on the generator’s ACB itself.发电机的保护由相应发电机屏内保护设备与发电机主开关实现。
1.1.MICROLOGIC5.0A control module MICROLOGIC5.0A 控制模块This device which is located on the individual generator ACB providesgenerator protection against the following:该装置在发电机主开关上,为发电机提供以下保护:♦Over-current (Long Time)过电流（长延时）：When the prevailing load current of the generator exceed 125% of the protectiondevice’s setting and maintain for a duration of 15~30s, it will cause the respectivegenerator ACB to trip.当发电机电流超过额定电流150%时, 延时15~30s 发电机主开关跳闸。
♦Short-circuit current (Short Time) 过电流(短延时)When short-circuit current exceed 2.5 times of the protection device setting andmaintain for duration of 400 msec, it will cause the respective generator’s ACB totrip.当发电机电流超过额定电流250%时, 延时400 ms, 发电机主开关跳闸。
科马发电电动3000w说明书
科马发电电动3000w说明书
一、安全注意事项
1、注意在加油时，务必将发电机关闭。
2、切勿在加油时抽烟或在有火焰的附近进行加油。
3、注意在加油时切勿使燃油溢出及洒漏在发动机及消音器上。
4、若吞喝汽油，吸入燃油废气或使其进入您的眼睛，务请立即求医救治。
5、请将本发电机设置在过路人及儿童无法触及的地方。
6、在发电机运行时，切勿在排气口附近放置任何可燃物品。
二、发电机的操作
发电机在启动前，请务必将输出交流开关设在（OFF）位置（开关向下）。
否则将损坏发电机（不能直接带负载启动）。
1、打开燃油开关。
（在“ON"”位置）。
2、用手指轻轻拉出风门。
3、对于手启动机型，先慢慢拉动反冲启动期直至其啮合好为止，然后再用力将其拉动。
4、对于电启动机型，调整启动开关到ON运转（位置）上，旋转启动开关至START（启动）位置10秒钟；如启动不成功，则间隔十秒钟后再次启动直至启动成功。
5、发电机启动成功之后，再用手推回风门，寒冷时，应逐渐推回风门。
科迈控制器产品概述 中文
MSS不会从分支断开，当以下情况 存在时： • 并联运行激活时 • GCB打开/闭合或MCB闭合信号 激活时 • MF信号产生和GCB断开 在所的 MF解决后，GCB断开，发电机组 停止。
WebSupervisor
INTERNET
InteliCompactNT SPtM
IL-NT GPRS
出租机组
当主电源不可用或已手动切断 时，集装箱租赁发电机组和移动 发电机组为能源建设项目或土木 工程的子系统和建筑机械提临时 供必要的电源。
实际应用租赁发电机组配 备了最新的远程通信模块 InternetBridge –NT，它能控制 设备并为服务工程师提供效地监 视，控制和定位。通过使用支持 基于Web的应用软件，如
备用机组带不间断软转移功能-通过因特网远程监控
SERVICE PROVIDER INTERNET
MAINS
FIREWALL
IB-Lite
InteliCompactNT SPtM
SURGERY
GEN-SET DISTRIBUTION POINT
IGL-RA15
3台发电机组并机模式为全 部负载供电，通过IB-Lite或 IL-NT-GPRS模块，使用AirGate 技术和InteliMonitor或 WebSupervisor软件进行长时 间可靠监控。
带撤载功能备用系统 – 先进显示
ROOMS
ENGINE ROOM
InteliMIanitneslNiVT iBsiaosneB5ox +
CAN2

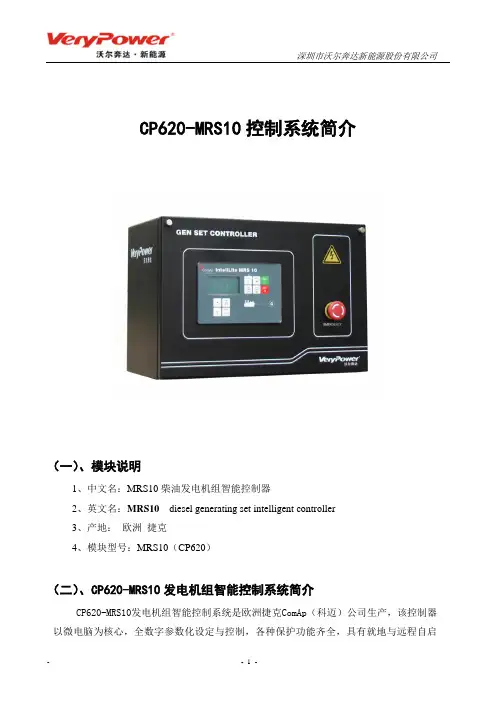

CP620-MRS10简介
CP620-MRS10控制系统简介（一）、模块说明1、中文名：MRS10柴油发电机组智能控制器2、英文名：MRS10diesel generating set intelligent controller3、产地：欧洲捷克4、模块型号：MRS10（CP620）（二）、CP620-MRS10发电机组智能控制系统简介CP620-MRS10发电机组智能控制系统是欧洲捷克ComAp（科迈）公司生产，该控制器以微电脑为核心，全数字参数化设定与控制，各种保护功能齐全，具有就地与远程自启动功能，各项参数均采用LCD液晶屏显视。
还可依照不同功能，不同需求作更改及设定；此外结合网络科技，通过RS-232接口搭配实时监控软件，以现场直接联机方式达到电脑监控功能。
监控软件界面简洁，功能强大，操作简易，使用者无须训练即可轻易上手。
控制器外壳，采用铝合金材质，美观实用，且抗电磁干扰；外层喷砂处理，强化表面硬度；结构体阳极处理，可有效的防腐防锈；特殊内滑槽设计，可稳定电路板，耐震荡；无论安装于高山、地下、海滩、碉堡，均能顺利执行其应有之功能。
（三）、CP620-MRS10智能控制系统屏幕显视功能线电压：L12；L23；L31相电压：L1；L2；L3相电流：A相；B相；C相转速： RPM频率： HZ冷却水温：℃机油压力： Bar燃油位： %有功功率：KW无功功率：功率因素：视在功率：KV A运行时间：H启动次数：下次检修时间：H电池电压： V故障清单：输入口状态输出口状态（四）、CP620-MRS10智能控制系统保护功能1、模块参数配置及修改需权限设有密码保护；2、报警功能机油压力报警、冷却水温高报警、燃油位低报警、电池电压高报警、电池电压低报警、停机失败报警3、停机保护功能超速保护停机、低速保护停机、过载保护停机、过电流保护停机、电流不平衡保护停机、发电机过电压保护停机、发电机低电压保护停机、电压不平衡保护停机、过频率保护停机、低频率保护停机（五）、CP620-MRS10智能控制系统规格说明1、直流电输入： 8 ~ 36 VDC(电压超过36 VDC时,系统会关闭直流电源) ；2、消耗功率：最大消耗功率为10W ；3、电压检测： 10 ~ 300 VAC(相-地,精确度1.5 ％)；4、电流检测：电流互感器的变比为 ****/5 A(二次侧电流低于0.15 A以下不显示，精确度1.5 ％) ；5、频率检测：检测精度为0.80 Hz(最低输入电压：10 VAC，精确度0.05 ％) ；6、充电机交流电输出频率范围： 62 Hz～5KHz引擎转速；7、继电器输出： 5A/30 VDC ；8、软件平台： Windows 98、Windows ME、Windows 2000、Windows XP；9、工作温度范围： -20 ℃~ 60 ℃。

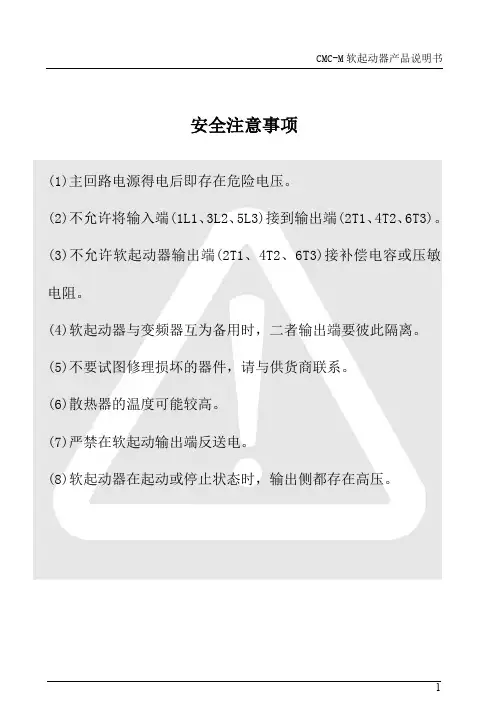

CMC-M说明书
目录
前 言 ..................................................... 4 第一章 CMC-M 软起动器的作用及特点........................... 5
1.1 作用 ................................................ 5 1.2 特点 ................................................ 5 第二章 收货检查 ............................................ 6 第三章 使用条件及安装 ...................................... 8 3.1 使用条件 ............................................ 8 3.2 安装方向 ............................................ 9 3.3 安装空间 ............................................ 9 3.4 电路安装 ............................................ 9 第四章 电路连接 ............................................ 9 4.1 基本接线原理图 ...................................... 9 4.2 基本接线示意图 ..................................... 10 4.3 典型应用接线图 ..................................... 12 4.4 端子说明 ........................................... 13 第五章 显示及操作说明 ..................................... 14 5.1 面板示意图 ......................................... 14 5.2 按键功能说明 ....................................... 14 5.3 显示状态说明 ....................................... 15 5.4 修改参数项操作流程 ................................. 15 第六章 软起动器的控制模式 ................................. 16 6.1 限流软起动 ......................................... 16 6.2 电压斜坡起动 ....................................... 17 6.3 电流斜坡起动 ....................................... 17 6.4 突跳转矩软起动 ..................................... 18 6.5 自由停车 ........................................... 18 6.6 软停车 ............................................. 18 6.7 制动刹车 ........................................... 19 6.8 软停+制动刹车 ...................................... 19 第七章 参数项及其说明 ...................................... 20 7.1 起停过程参数菜单 C000-C009 共 10 个参数 ............ 20
科迈ComApMRS16发电机组控制器说明书
科迈ComAp MRS 16发电机组控制器说明书1、概述：科迈公司生产的InteliLite NT MRS 16自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、过流、过载等）、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。
模块中内含功能强大的微处理器，可实现一系列复杂功能：●用户可对液晶屏进行中文或英文显示界面切换；●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等；●用户完全可根据机组需要在面板上对控制器进行各种参数设置(例如：电流互感器、飞轮齿数、怠速时间等等)；●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控；●可完全设置的6个辅助输入(用户可自编程定义)和6个辅助输出端，可用于启动、警报或停机等其它功能；●用户可根据需要使用扩展模块提供多种扩展输入输出功能；●自启动和停止发电机组( 控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。
注意：本说明书仅适应InteliLite NT MRS 16，凡使用前必须先参阅本说明书；若有更改，恕不另行通知。
2、控制器外形结构与连线2.3背面接线简图注：上图的辅助输入及辅助输出为出厂默认设置，用户可通过RS232或USB专用通讯接口和PC 机连接进行各种控制工作模式配置、参数设置及监控，厂家也可根据用户的要求在出厂时预设各种控制工作模式的配置；▲！所有辅助输出外接继电器(JK)必须接保护二极管(D)，否则容易导致控制器硬件损坏而影响机组正常使用。
发电机控制器MICS Telys操作说明书
中文使用说明书目录1.前言1.1安全事项1.2电源连接1.3电气连接（控制）1.4电池预检查和试运行1.5MICS Telys 第一次加电1.6欢迎界面1.7“纵览”界面2.工作模式2.1停机模式2.2编程模式2.3自动模式式2.4测试模式3.休眠模式及自动断电3.1休眠模式3.2自动断电4．察看电气指标4.1电压4.2电流4.3频率和累计时间5.察看发动机参数6.显示LEDs及试灯7.屏幕对比度8.显示警报和故障信息8.1屏幕信息8.2清除屏幕信息9.状态信息的显示10.进入一级菜单11“告警/故障”菜单11.1故障特性11.2告警特性11.3其他的特别情况12.“状态”菜单13.“输入”菜单14.“输出”菜单15.“对比度”菜单16.“保护”菜单16.1活动保护16.2通过CIC的保护16.3特别情况17.发电机组的操作17.1水加热器17.2发动机预热17.3油阀控制17.4启动马达控制17.5启动马达的脱离17.6转速和电压稳定17.7发电机组的输出17.8发动机冷机和关机18.ATS的操作18.1停机模式18.2自动模式18.3手动模式51.机油压力故障/停机（红灯亮）2.水温故障/停机（红灯亮）3.启动失败故障/停机（红灯亮）4.超速故障/停机（红灯亮）5.发电机组带载或准备带载（绿灯亮）6.充电发电机告警停机（红灯亮）7.综合告警（黄灯闪烁）8.综合故障/停机（红灯闪烁）主菜单按钮确认按钮退出按钮浏览选择按钮及灰度调节数字键盘打开发电机组断路器关闭发电机组断路器2 3 4 678电压显示按钮电流显示按钮频率及小时计按钮显示发动机参数按钮自动模式按钮（灯亮）测试模式按钮（灯亮）停止模式按钮（灯亮）手动模式按钮（灯亮）故障复位按钮灯光测试按钮（不包括ON按钮的灯）四、1、前言1、1概述MICS Telys连接到不同交流电压源。
（发电机，市电。
）。
！当发电机未发电时，任何在控制设备里的工作都是严格被禁止的，因为电气部分和电子设备是处于活动状态的（市电接到控制屏里）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科迈ComAp?MRS?16发电机组控制器说明书1、概述：科迈公司生产的InteliLite NT MRS 16自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、过流、过载等）、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。
模块中内含功能强大的微处理器，可实现一系列复杂功能：●用户可对液晶屏进行中文或英文显示界面切换；●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等；●用户完全可根据机组需要在面板上对控制器进行各种参数设置(例如：电流互感器、飞轮齿数、怠速时间等等)；●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控；●可完全设置的6个辅助输入(用户可自编程定义)和6个辅助输出端，可用于启动、警报或停机等其它功能；●用户可根据需要使用扩展模块提供多种扩展输入输出功能；●自启动和停止发电机组( 控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。
注意：本说明书仅适应InteliLite NT MRS 16，凡使用前必须先参阅本说明书；若有更改，恕不另行通知。
2、控制器外形结构与连线2.3背面接线简图注：上图的辅助输入及辅助输出为出厂默认设置，用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控，厂家也可根据用户的要求在出厂时预设各种控制工作模式的配置；▲！所有辅助输出外接继电器(JK)必须接保护二极管(D)，否则容易导致控制器硬件损坏而影响机组正常使用。
●提示：紧急停机设置在控制器硬件或软件出现故障的情况下，不能确保安全停机，因此建议燃油电磁阀和启动马达使用独立的紧急停机开关确保紧急停机功能。
2.4 具体电气连接说明：通过锁定式插头插座的方式进行连接，接线时以背膜针脚号为准。
注：上表的辅助输入及辅助输出为出厂默认设置，用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控，厂家也可根据用户的要求在出厂时预设各种控制工作模式的配置。
控制器的对比度调节：按住Enter键的同时再按向上换屏键或向下换屏键即可改变对比度。
3、控制器使用前的准备工作3.1确认控制器已安装固定好，4个安装螺钉均已上紧；3.2控制器的所有控制线连接符合电气规范，并和“2.3外围接线”相符，特别需确认发电机的类型以及直流供电电源需加熔断丝保险保护，且极性正确；3.3控制器负、正端必须直接分别与电瓶负、正极连接，不要从其他地方特别是充电发电机上跨接；3.4建议外部另加装燃油电磁阀和启动马达紧急停机按钮，在控制器硬件或软件出现故障的情况下，以确保燃油电磁阀和启动马达在紧急情况下的独立性；3.5接通直流电源，确认所设参数与机组的配置情况相符。
4、使用操作简要说明4.1、手启动方式在待机界面下，按模式键（或）选择“手动”模式→按手启动键（）→发动机进入启动程序。
4.2、自启动方式按到“自动”模式→等待遥控输入端有效(或市电故障)→发动机进入自启动程序。
4.3.1停机方式机组无论在“手动”或“自动”模式下工作，控制器只要按模式键()到“关”模式，机组将立即停机。
4.3.2机组在“手动”模式下工作且停机前需要冷却过程，控制器需要按停机键()；注：停机键()仅对“手动”模式有效。
5、参数查看按键可以切换显示机组各项参数。
一旦被选定，该参数将一直显示在液晶屏上，直至用户切换到其他参数或者经过一定时间没有操作的话，模块将会恢复到默认显示界面状态，若需要后退，按键即可。
6、参数设置点击键→点击键→再点击键输入密码(出厂预设为0) →再点击键确认密码→点击键退出→点击键直到所需要修改的项目→点击键进入→再点击键直到所需要修改的子项目→再点击键进入修改状态→再点击键或键到需要修改的参数值→再点击键确认；设置完成后，连续再点击键退出到控制器默认待机界面状态即可。
注:控制器能在面板更改的所有项目设置方法基本相同,若需更改,请参照上述方法,在此不再叙述。
7、中英文切换设置给控制器上电时,在所有指示灯闪烁的时间内点击Page键→再点击 (向下键)或(向上键)选择English(英文)或Chinese(中文)→点击Enter确认选择即可→再点击Page键退出语言设置状态。
8、警告和停车故障功能8.1 警告警告是一种非关键性的警报情况，并不影响发电机组系统的运行，它们的作用在于提醒操作人员注意系统的不良运行情况。
在警告警报状态下，液晶显示屏将直接显示文字提示；注：所有报警形式均以文字提示为主且综合故障报警指示灯同时闪烁。
停车失败，模块检测到发动机在停车失败定时器到时后仍然在运转，则模块将会显示停车失败的文字提示。
8.2 停车报警及故障清除停车报警即锁定并停止发动机的运转。
该警报必须予以清除，解除故障后按 (故障复位)键消除报警状态。
启动失败：经过预先设定的启动次数（出厂默认为3次）作启动操作之后发动机仍未启动成功，控制器将显示启动失败且综合故障报警指示灯同时闪烁。
9、故障排除指引及措施9.1损坏后应急处理办法当确定是AMF 25控制模块损坏而不能正常工作，但又要机组应急工作，此时可以通过下面办法应急处理，但必须强调的是此办法只是应急，不可长期采用此办法工作，因为模块的损坏将不能对机组在真正出现故障的情况下进行监测报警停车，因此在非紧急情况下请及时取寄回厂家修理。
处理办法：步骤1、关控制器模块电源；步骤2、用1－1.5 mm的电线将模块背面电源负极和BO2（出厂预设BO2为油阀）端子连接；步骤3、给控制器模块通电；步骤4、准备启动机组，用1.5 mm的电线短接模块背面电源负极和BO1（出厂预设BO1为启动马达）端子，启动马达工作，启动成功后，请迅速断开模块背面的电源负极和BO1连接线，使启动马达脱开，否则启动马达一直跟着发动机旋转会被损坏。
启动机组步骤完成，如果控制器模块能显示，还是可以查看各参数，注意此时已没有报警功能。
需要停机时，把模块背面电源负极和BO2断开即可。
注意：在应急情况下，发电机组不用时请关闭控制器模块电源，否则会消耗电瓶电量。
特别提示：在没有确定并排除控制器的损坏原因之前，请不要随意更换控制器！10、MRS 16辅助输入功能中英文简明对照表（带●的为出厂预设置）注：1、报警(Alarm)类型可选择Warning(警告)/Shutdown(停机)；2、报警时间可选择即时（Instant）或Engine running only（仅当发动机运行时）；3、上述所有辅助输入的设置须通过专用的RS232或USB通讯模块与电脑连机后进行设置，电脑必需要安装ComAp软件包LiteEdit11、MRS 16辅助输出功能中英文简明对照表（带●的为出厂预设置）序号英文中文序号英文中文1Not Used未用42AL Overspeed超速警报2Starter●启动马达43AL Underspeed低速警报3Fuel Solenoid●油阀44AL Start Fail启动失败警报4Stop Solenoid●停机阀45AL Ouercurrent过电流警报5Stop Pulse停机(瞬间)脉冲46AL Battery Fail电池故障报警6Ignition点火装置47AL Common Wrn公共警告7Prestart预热到启动成功48AL Common Sd公共停机8Cooling Pump冷却泵49AL Common Fls公共预警9Idle/Nominal●怠速/额定转速50AL AI1 Sd油压报警停机10Air Valves风门51AL AI1 Wrn油压警告报警11Alarm●警报52AL AI2 Sd水温报警停机12Horn蜂鸣53AL AI2 Wrn水温警告报警13GCB Close/Open GCB合/分54AL AI3 Sd燃料报警停机14GCB ON Coil GCB(合闸)脉冲55AL AI3 Wrn燃料警告报警15GCB OFF Coil GCB(分闸)脉冲56BI1 Status对应BI1有效16GCB UV Coil GCB失压线圈57BI2 Status对应BI2有效17Ready候命中58BI3 Status对应BI3有效18Ready To Load可以加载59BI4 Status对应BI4有效19Running●运行中60BI5 Status对应BI5有效20Cooling冷却中61BI6 Status对应BI6有效21Supplving Load正在带载62IOM BI1 Status对应IOM BI1有效22Fault Reset故障复位63IOM BI2 Status对应IOM BI2有效23Gen Healthy发电参数正常64IOM BI3 Status对应IOM BI3有效24Exerc timer1timer165IOM BI4 Status对应IOM BI4有效25Exerc timer2timer266IOM BI5 Status对应IOM BI5有效26Glow Plugs预热时间内预热67IOM BI6 Status对应IOM BI6有效27Fuel Pump外燃油泵68IOM BI7 Status对应IOM BI7有效28Maintenance下次维修日期69IOM BI8 Status对应IOM BI8有效29Ctrl Heart Beat控制模块振动70AL IOM AI1 Wrn An Im IOM1 Wrn 30Mode OFF关模式71AL IOM AI2 Wrn An Im IOM2 Wrn 31Mode MAN手动模式72AL IOM AI3 Wrn An Im IOM3 Wrn 32Mode AUT自动模式73AL IOM AI4 Wrn An Im IOM4 Wrn 33AL D+ Fail充电机故障74AL IOM AI1 Sd Sd An Im IOM134AL Gen＞V发电超压报警75AL IOM AI2 Sd Sd An Im IOM235AL Gen＜V发电低压报警76AL IOM AI3 Sd Sd An Im IOM336AL Gen Volts发电电压故障77AL IOM AI4 Sd Sd An Im IOM437AL Gen Freq发电频率故障78ECU Comm OK ECU通信正常38AL Gen＞Freq发电低频报警79ECU Comm Error ECU通信故障39AL Gen＜Freq发电超频报警80ECU Yellow Lamp ECU黄灯40AL Overload Sd过载警告停机81ECU Red Lamp ECU红灯41AL Stop Fail停机失败82ECU Power Relay ECU供电注：上述所有辅助输出的设置也须通过专用的RS232或USB通讯模块与电脑连机后进行设置，电脑必需要安装ComAp软件包LiteEdit方可与控制器连接。
