海湾配套使用说明汇总
海湾配套使用说明书
海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。
2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。
类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥1.0mm²线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥1.0mm ²线多线制控制线：采用BV线截面积≥1.5mm²线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积≥4.0mm ²线；平面采用BV线截面积≥2.5mm ²线消防广播二总线：采用BV线截面积≥1.5mm ²线消防电话二总线：采用RVVP屏蔽线截面积≥1.0mm²线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。
海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。
1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。
LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。
LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示海湾电话插孔8312接线末端接4.7kΩ终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接4.7kΩ终端电阻。
海湾操作说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书，前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
1.1容量大、可靠性高本控制器采用多微处理器并行处理，最多可以管理58个总线制监控点回路共计14000个总线制报警联动点。
海湾消防主机操作说明
当控制器在进行菜单操作时，有三种方法选择菜单：一是 按下键盘上与该菜单对应的数字键；二是利用触摸屏幕功 能，直接点击该菜单按钮（如有此功能可选）；三是用过
使欲选择的按钮处于焦点状态下（该菜 单按钮被按下），按确认即可
二、海湾GST9000的基本操作 - 常规键盘操作 • 2.2.1 信息查询
设置功能类按键 字符键 操作键
按键名称
按键作用
“浏览火警”、“信息查 指用户查询各类信息时，用来进行显示信 询”、“窗口切换”、“图 息切换的按键，属于用户经常操作的按键 形/文本”
“火警确认”、“消音”、 “警报器消音/启动”、 “火警传输直接控制”、
“复位”、“自检”、“启 动/停动”、“屏蔽/取消屏 蔽”
秩序班长： 1）立即派 人现场支援， 并组织现场 扑救及人员 疏散；
2）通知监 控员启用联 动设备，同 时请求启动 火灾应急预 案。
消防监控员：
1）通知总值
班、总经理； 2）通知总值 班、总经理
同意后启动
现场联动设 备；3）请示 总经理同意 后，拨打119 报警。
消防监控员： 1）通知通讯 联络组、疏 散引导组、 后勤保障组、 救护警戒组 的人员展开 救援；
2.5.2 火警及故障的处理方法 -火警的一般处理方法
确认误报，向 消控中心说明
原因
主机复位
做好记录
消防监控 员：
接到火警 ，通知就 近商管员
秩序员： 到现场查 看并回复
秩序员：报监控 中心，讲明火势 ，同时使用灭火 器扑救灭火。
秩序员 ：报监 控中心 ，讲明 火势， 同时使 用灭火 器扑救 灭火。
2）通知第二 梯队秩序员， 按总指挥指 令 拨 打 120 、 110 、 供 电 、 燃气公司的 联系电话。
海湾消防设备使用说明
海湾消防设备使用说明一、引言海湾消防设备是一种用于灭火和救援的专用工具，它包括灭火器、消防水枪、消防泡沫剂等设备。
正确使用这些设备可以帮助我们有效地应对火灾和其他紧急情况，保护人员和财产的安全。
本文将介绍海湾消防设备的使用方法和注意事项。
二、灭火器的使用1. 灭火器的种类海湾消防设备中最常见的是灭火器，它按照灭火介质的不同分为干粉灭火器、二氧化碳灭火器和泡沫灭火器等。
在使用之前，需要了解所使用的灭火器的种类和适用范围。
2. 灭火器的正确使用方法（1）拿起灭火器后，先检查其压力表是否指示正常，若压力在正常范围内，方可使用。
（2）站在与火源相对的位置，拿起灭火器，保持身体平衡。
（3）将灭火器喷嘴对准火焰的根部，按下灭火器上的扳机，将灭火剂均匀地喷洒在火焰上。
（4）移动喷射方向，确保火焰彻底扑灭。
3. 灭火器的注意事项（1）在使用灭火器时，要保持冷静，避免惊慌失措。
（2）使用灭火器时，要站在逆风的方向，以免烟雾和火焰对自己造成伤害。
（3）在灭火过程中，如果火势无法控制，请立即撤离并呼叫消防部门。
三、消防水枪的使用1. 消防水枪的结构海湾消防设备中的消防水枪一般由水源接口、喷嘴和水枪柄组成。
水源接口用于连接消防水源，喷嘴用于调节水流的形状和强度。
2. 消防水枪的正确使用方法（1）连接水源：将消防水枪的水源接口连接到水源上，确保连接牢固。
（2）打开水源：打开水源阀门，使水流进入消防水枪。
（3）调节喷嘴：根据需要，调节喷嘴的形状和强度，可以选择直射、雾状或喷洒等方式。
（4）瞄准火源：站在安全位置，瞄准火源，将水流喷射到火源上，直到火势得到控制。
3. 消防水枪的注意事项（1）使用消防水枪时，要保持站稳，避免滑倒或摔倒。
（2）在使用消防水枪时，要注意不要将水流喷射到电器设备上，以免引发电火灾。
（3）在使用消防水枪时，要注意保持一定的安全距离，避免被喷射的水流溅及。
四、消防泡沫剂的使用1. 消防泡沫剂的种类消防泡沫剂是一种能够形成泡沫覆盖物，隔绝空气、降低温度和抑制火焰的消防介质。

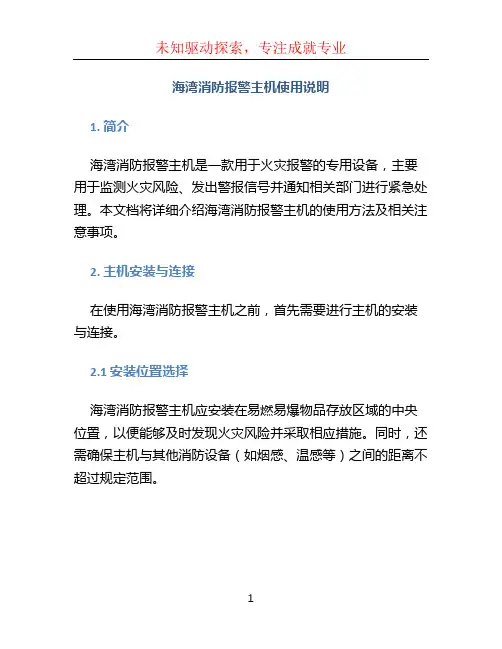

海湾消防报警主机使用说明
海湾消防报警主机使用说明1. 简介海湾消防报警主机是一款用于火灾报警的专用设备，主要用于监测火灾风险、发出警报信号并通知相关部门进行紧急处理。
本文档将详细介绍海湾消防报警主机的使用方法及相关注意事项。
2. 主机安装与连接在使用海湾消防报警主机之前，首先需要进行主机的安装与连接。
2.1 安装位置选择海湾消防报警主机应安装在易燃易爆物品存放区域的中央位置，以便能够及时发现火灾风险并采取相应措施。
同时，还需确保主机与其他消防设备（如烟感、温感等）之间的距离不超过规定范围。
2.2 电源与网络连接将主机的电源线连接到可靠的电源插座，并确保电源线的安全可靠。
同时，还需将主机与网络连接，建议使用有线网线连接以确保稳定的数据传输。
3. 主机启动与设置安装并连接好主机后，下面将介绍主机的启动与基本设置。
3.1 主机启动按下主机的电源开关按钮，等待主机启动完成，系统将自动进行初始化工作。
3.2 主机设置在主机启动完成后，通过连接上的显示屏进行主机设置。
按照屏幕上的提示，依次进行下述操作：3.2.1 语言设置选择适合的语言，系统将会以您选择的语言进行后续操作和显示。
3.2.2 日期和时间设置根据实际需求，设置主机的日期和时间，并确保其准确无误。
3.2.3 报警区域设置根据实际情况，设置主机的报警区域。
可以根据需要设置多个报警区域，以达到对不同区域进行火灾监测和报警的目的。
3.2.4 报警方式设置设置主机的报警方式，可以选择声光报警、短信通知等方式。
根据实际需求进行选择，并确保相应设备的正常连接。
3.3 系统监测完成主机的基本设置后，建议进行一次系统监测，确保主机与相关设备的正常连接，并对相关设备进行测试以验证其可用性。
4. 主机操作与维护主机启动并完成基本设置后，下面将介绍主机的操作与维护。
4.1 火灾监测主机将持续监测报警区域，并在检测到火灾风险时，立即发出警报信号。
用户需密切关注主机显示屏上的警报信息，并及时采取相应措施。
海湾设备及系统操作详细简介
火灾自动报警系统、消防联动控制系统的组成和功能（海湾设备）系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、电话模块、电话分机、区域显示器、广播音箱和声光报警器。
主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、电话主机、广播录放盘、功率放大器、SRT显示系统和打印机。
设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。
※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。
※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，表明已向消防控制室发出了报警信息。
※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。
※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
海湾GST-N3200控制器操作使用说明
二、控制器操作
屏幕显示
焦
窗
点
口
窗
切
口
换
指示的窗口为当前发生信息的窗口，也可通过 、 按键进行焦 点窗口切换，或按 、 键进行当前信息窗口中的信息滚动查看。
控制器前部结构及配置
标配：前面板 （9U）
前面板带门轴可打开
打开前门后，机箱内部 后部总线+直控盘+通讯接线
（9U）
（9U）
扩展直控盘：前面板 直控盘面板带门轴可打开 打开前门后，机箱内部
（4U）
（4U）
扩展直控盘接线 （4U）
扩展手动盘：前面板 手动盘面板带门轴可打开 （4U）
内部无任何部件 （4U）
一、控制器简介
手动盘/直控盘
标 签
火警传输键 声/光警报器键
标 签
手动盘
手动锁
直控盘
二、控制器操作
二、控制器操作
开关机
工作状态 自动启动状态 手动启动状态
开机操作：依次打开位于控制器机箱内部的主电开关、备电开关。 关机操作：关机过程按照与开机时相反的顺序关掉各开关即可。
二、控制器操作
屏幕显示
二、控制器操作
记录信息查询
2
1
二、控制器操作
记录查询
二、控制器操作
打印设置
选中符号 指示当前的打印状态。通过按 、 键或 、 键，可以 切换打印状态，按下“确认键”后，保存当前设置并退出。
二、控制器操作
打印设置
➢ 打印禁止：不打印任何信息 ➢ 即选中时符打号印：指实示当时前打的印打印所状有态的。通信过息按 、 键或 、 键，可以 切➢换火打印警状打态印，按：下实“时确打认键印”火后警，保信存息当前设置并退出。 ➢ 选择打印：在记录检查界面按下“确定”键，打印选中的
海湾GM9000图形显示装置使用说明书
GST-GM9000图形显示装置用户手册目录第1章系统简介 (1)1.1 系统特点 (1)1.2 系统配置 (1)1.2.1软件环境 (1)第2章系统的执行 (1)2.1 执行程序 (1)第3章配置管理工具 (2)3.1 概述 (2)3.2 用户操作步骤及说明 (3)3.2.1标准工具条 (3)3.2.2系统导航树形列表 (6)3.2.3工程管理 (7)3.2.4控制器操作 (7)3.2.4.1添加控制器 (8)3.2.4.2上传、下载、修改、保存控制器信息 (8)3.2.4.3删除控制器 (9)3.2.4.4导出到EXCEL表 (9)3.2.4.5从EXCEL表导入 (10)3.2.5总线设备定义 (10)3.2.5.1编辑方式 (11)3.2.5.2添加回路 (11)3.2.5.3修改回路 (12)3.2.5.4粘贴回路 (12)3.2.5.5上传、下载、保存设备定义 (13)3.2.5.6更新设备定义 (13)3.2.6联动公式定义 (13)3.2.6.1.1添加联动公式 (13)3.2.6.1.2删除联动公式 (15)3.2.6.1.3联动公式上传下载 (15)3.2.6.1.4保存联动公式 (15)3.2.6.1.5手工输入修改联动公式 (15)3.2.6.1.6更新联动公式定义 (15)3.2.7手动盘定义 (16)3.2.7.1手动盘定义 (16)3.2.7.1.1添加手动盘 (16)3.2.7.1.2定义手动盘按键 (17)3.2.7.2手动盘定义的上传、下载、保存 (17)3.2.7.3更新手动盘定义 (17)3.2.8多线制定义 (17)3.2.8.1多线制定义 (18)3.2.8.1.1添加多线制 (18)3.2.8.1.2定义多线制设备 (18)3.2.8.2多线制定义的上传、下载、保存 (19)3.2.8.3更新多线制定义 (19)3.2.9历史记录 (19)3.2.10消防广播/电话盘定义 (19)3.2.10.1添加消防广播/电话盘 (19)3.2.10.2定义消防广播/电话盘 (20)3.2.10.3消防广播/电话盘的上传、下载、保存 (20)3.2.10.4更新消防广播/电话盘定义 (20)3.2.11显示盘、网络节点定义（GST200控制器） (21)3.2.11.1上传、下载、保存定义 (21)3.2.11.2更新显示盘、网络节点定义 (21)3.2.12分区定义 (21)3.2.12.1添加分区 (22)3.2.12.2删除分区 (22)3.2.13汉字下载（GST500、GST5000、GSTDH9000控制器） (23)3.2.13.1获取汉字 (23)3.2.13.2汉字下载 (24)3.2.14设备查询 (24)3.2.15 GSTDH93000电气火灾监控设备定义 (25)3.2.15.1添加电气火灾报警控制器（GSTDH9000） (25)3.2.15.2电气火灾控制器设备定义 (26)第4章图形组态配置工具 (27)4.1 概述 (27)4.2 用户操作步骤及说明 (27)4.2.1监控工程操作 (27)4.2.1.1打开已有监控工程 (27)4.2.1.2编辑监控工程 (28)4.2.1.3保存监控工程 (29)4.2.1.4合并监控工程 (29)4.2.1.5发布工程 (30)4.2.2分区操作 (30)4.2.2.1添加分区 (30)4.2.2.2添加文件夹 (31)4.2.2.3批量添加分区 (31)4.2.2.4编辑分区 (31)4.2.2.5删除分区 (32)4.2.3图形设备定义 (32)4.2.3.1设备列表操作 (33)4.2.3.2已布置设备的对齐操作 (33)4.2.3.3设备信息显示 (34)4.2.3.4分区图缩放 (35)4.2.3.5查找已经定义的设备 (35)4.2.3.6打印分区图 (36)第5章彩色监控系统 (36)5.1 概述 (36)5.2 通讯服务器的配置和启动 (37)5.2.1与控制器通讯 (37)5.2.1.1控制器通讯端口配置 (37)5.2.1.2添加控制器信息 (38)5.2.1.3修改控制器信息 (38)5.2.1.4删除控制器信息 (38)5.2.1.5开始、停止与控制器通讯 (38)5.2.1.6与控制器的通讯测试 (39)5.2.2网络通讯 (40)5.2.2.1配置客户端 (40)5.2.2.2添加监控用户 (40)5.2.2.3修改监控用户信息 (41)5.2.2.4删除监控用户信息 (41)5.2.2.5开始、停止与监控客户端的通讯 (41)5.2.3系统运行日志 (41)5.3 彩色监控系统用户操作 (41)5.3.1用户操作 (42)5.3.2登录系统 (42)5.3.3手动切换分区图 (42)5.3.4监控区域缩放 (43)5.3.5快捷显示设备信息 (43)5.3.6监控区域拖放 (44)5.3.7系统图例 (44)5.3.8系统操作 (45)5.3.8.1消音 (46)5.3.8.2复位 (46)5.3.8.3查看设备信息 (46)5.3.8.4维保记录 (47)5.3.8.5日志查询 (48)5.3.8.6更改用户 (48)5.3.8.7用户管理 (48)5.3.8.8控制器对时 (50)5.3.8.9工程备份 (50)5.3.8.10关于软件 (50)5.4 信息显示 (50)5.4.1异常信息显示 (50)5.4.2控制器状态信息 (51)第1章系统简介1.1系统特点GSTCRT彩色监控系统适用于监控我公司生产的GST200控制器、GST500控制器、GST5000控制器、GST9000控制器以及N系列控制器及其附属前端设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＧST-TS－100Ａ电话分机与８3０４电话接口配合使用
每个ＧＳＴ－TS-10０A型消防电话分机需要配接1 个GST－LD-830４ 型消防电话接口。将电话线插头插入ＧＳT-LD-83０4型消防电话接口的电话插孔内。
多线制控制线:采用ＢＶ线截面积 ≥１．5mm²线,3根线为启动、公共、反馈
ＤＣ24V电源二总线：竖井采用BV线截面积≥4.0mm ²线；平面采用BＶ线截面积 ≥2.5mｍ ²线
消防广播二总线：采用BV线截面积≥1.5mm ²线
消防电话二总线：采用RVＶP屏蔽线截面积≥1.0mｍ²线
海湾手动报警按钮防雨罩和立柱使用说明
2)点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。
类别：1）、２）A类
检验器具：火灾探测器试验装置
海湾消防设备线制说明
海湾报警系统中,布线说明(海湾消防设备线制说明)：
信号二总线:采用RＶＳ线截面积≥1.０ｍｍ²线
RS－485通讯二总线：采用RVSP屏蔽双绞线截面积 ≥1.０mm ²线
ﻫ
注意：由于GＳＴ-LD-KZ０14直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时,二者不能直接并联使用，直接控制输出端需要增加继电器,以免影响检线。
GSＴ-ＬＤ-8３02切换模块与83０1模块配合使用
GＳT-LD-8３02型切换模块专门用来与ＧＳＴ-LD-830１型模块配合使用，实现对现场大电流（直流）启动设备的控制及交流 2２０Ｖ 设备的转换控制, 以防由于使用GST-LD-8301型模块直接控制设备造成将交流电源引入控制系统总线的危险。
LZ１0001型防雨罩与LＺ1０００型立柱配套安装示意图如图所示
LZ10００２型防雨罩采用壁挂式安装，防护等级IP６５,其外型尺寸及安装示意图如图所示
2、Ｊ-SAＭ-GSＴ9１16手动报警按钮室外立柱安装配套产品：LZ1０011型防雨罩与LZ1０01型立柱;壁挂安装时配套产品:LZ10011型防雨罩。
海湾带电话插孔手动报警按钮与GST-LD-８304模块配套使用
Ｊ-SAＭ-GST９１22是带电话插孔海湾手动报警按钮，在使用过程中，一般与GST-LＤ-8304消防电话模块配套使用,具体使用方法如下：
J-ＳAM-GST9122作为手动火灾报警按钮使用时,将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上即可。作为手动火灾报警按钮及消防电话插孔使用时，将报警按钮的Z1、Z2端子直接接入火灾报警控制器总线上，同时将报警按钮的ＴL１、TL２端子与ＧST－LD-８304消防电话模块连接,具体见图2-1１所示（最末端报警按钮的TL1、TＬ２接线端子接4.７kΩ终端电阻)。
ＬZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示
壁挂安装方式示意图如图所示
海湾电话插孔8312接线末端接4.7kΩ终端电阻
海湾GSＴ－LD-83１2消防电话插孔端子XT1电话线输入端，端子XT２电话线输出端，接下一个电话插孔，最末端电话插孔XＴ2接线端子接4.７ｋΩ终端电阻。
GST-ＬD-8312插孔需配套8３0４电话接口使用
GＳＴ－LD－83０0输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。模块输入设定参数设为常开检线。
GST-LD-8300输入模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。
B-9110后备盒与明装手动火灾报警按钮配合使用
B-９１10型手动报警按钮后备盒专为配合明装手动火灾报警按钮而设计,采用工程塑料注塑成型,结构合理,外形美观,安装使用方便。
海湾常用防爆场合的手动报警按钮型号有J-SAＦ-GST９211（Eｘ）和J-SAM-GST9１16。海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式,本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。
1、J-ＳAF－GST921１(Ex）手动报警按钮室外立柱安装配套产品:LZ10001型防雨罩与LＺ１000型立柱；壁挂安装时配套产品：LZ1０002型防雨罩。
YM-0２C预埋盒与暗装手动火灾报警按钮配合使用
GST－ＱKＰ0１驱动钢瓶电磁阀与附加元件配套使用
GＳT-QKＰ01驱动钢瓶电磁阀输出的布线方式如图所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。
海湾GST－LＤLD－D06型智能电源盘以交流220V作为主电源，同时可外接DC２４V／24Ａh 蓄电池作为备电。根据电源回路分别配置２4Vｈ／1２Ｖ电池2节、4节、6节。
海湾D02电源盘需配套2节24Ah/12V蓄电池
海湾ＧＳT-ＬD-D0２型智能电源盘以交流2２0V 作为主电源,同时可外接2节DＣ24V/24Aｈ蓄电池作为备电。
GST-ＬD-KＺ01４控制盘与ZD-0１终端器配合使用
ＧSＴ-LD－KZ０14直接控制输出与外部被控设备连接(ＧＳT－LD-KZ014控制盘与ZD-01终端器配合使用)如图所示：
ＧST－LＤ－８30２切换模块与8３01模块配合使用控制交流设备的方法如图2- 47 所示：
GST－ＬD-８300输入模块需与4.7kΩ电阻配合使用
ＧＳT-LD-8300输入模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端)必须串联一个4.7kΩ的终端电阻;模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端）必须并联一个４.７kΩ的终端电阻。
海湾配套使用说明汇总
———————————————————————————————— 作者:
———————————————————————————————— 日期：
ﻩ
海湾配套说明
点型火灾探测器报警功能检验要求
点型火灾探测器报警功能检验要求:
１)点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。
