GST-200操作简易说明
GST-200
GST-200操作说明
（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键
（3）【主机复位】：先按取消键－再按确定键
（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动
（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动
（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab
键,再按下
上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可查看设备的数量以及设备的本身编码、用户编号、类型等
（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。

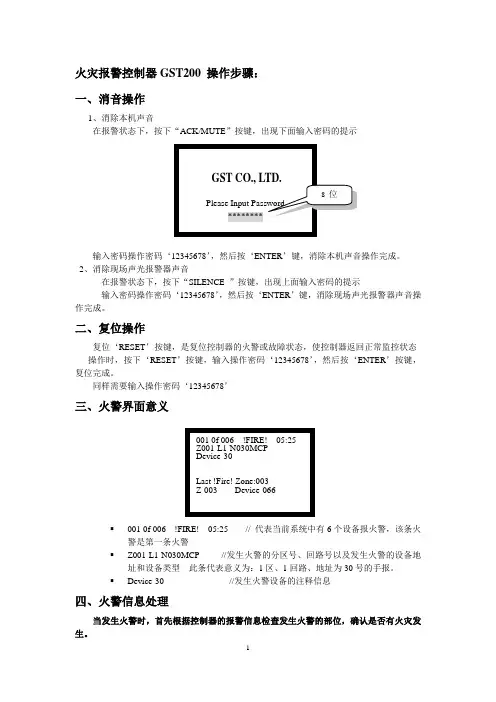

火灾报警控制器GST200 操作步骤
火灾报警控制器GST200 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示 输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态 操作时，按下‘RESET ’按键，输入操作密码‘12345678’，然后按‘ENTER ’按键，复位完成。
同样需要输入操作密码‘12345678’三、火警界面意义▪ 001 0f 006 !FIRE! 05:25 // 代表当前系统中有6个设备报火警，该条火警是第一条火警▪ Z001-L1-N030MCP //发生火警的分区号、回路号以及发生火警的设备地址和设备类型 此条代表意义为：1区、1回路、地址为30号的手报。
▪Device-30 //发生火警设备的注释信息四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。
001 0f 006 !FIRE! 05:25 Z001-L1-N030MCP Device-30------------------------------------- Last !Fire! Zone:003 Z-003 Device-066若确认有火灾发生，应根据火情采取相应措施： 第一步：通知现场人员撤离； 第二步：拨打消防报警电话报警； 第三步：启动消防灭火设备； 若为误报警，应采取如下措施：第一步：应按“SILENCE ”键中止警报声。
第二步：排除误报火警因素；第三步：按“RESET ”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其禁止，并尽快通知维护单位进行维修。
海湾消防设备代码(终审稿)
海湾消防设备代码文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-GST-200操作说明（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键（3）【主机复位】：先按取消键－再按确定键（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab 键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab 键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab 键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab键,再按下上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可查看设备的数量以及设备的本身编码、用户编号、类型等（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。
外部设备定义。
海湾消防设备代码
海湾消防设备代码(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除GST-200操作说明（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键（3）【主机复位】：先按取消键－再按确定键（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab 键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab键,再按下上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可查看设备的数量以及设备的本身编码、用户编号、类型等（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。
外部设备定义。
GST200主机操作使用及编程调试

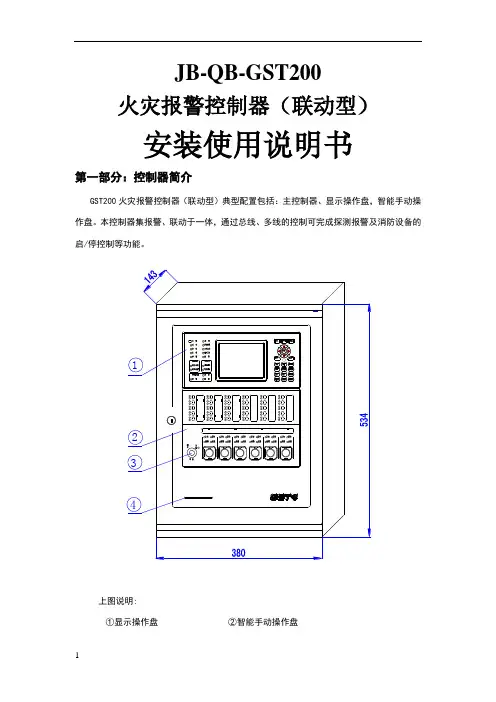

-QB-GST200火灾报警控制器（联动型）安装使用说明书第一部分：控制器简介GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。
本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。
上图说明:①显示操作盘②智能手动操作盘③手动锁④打印机1.1面板说明1.1.1显示操作盘面板说明GST200火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成，如图2-3所示。
图2-3上图说明:①指示灯区②液晶显示屏③按键区1.1.2智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成，见图2-4。
上图说明:①手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。
其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，并有控制命令发出，如被控设备响应，则反馈灯亮。
用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。
1.2控制器电源系统说明1.2.1主机电源说明本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电池等。
主、备电供电电压分别为：主电：AC187V~AC242V 备电：直流12V/10Ah 密封铅电池 电源系统接线图如图2-8所示。
图2-8上图说明：① 主板② 变压器③ 电源滤波器④蓄电池1.3控制器对外接线端子说明控制器对外接线端子说明如图2-9所示。
O6 COM6 I6F-RELAYABZ1Z2NGLS+S-O1 COM1 I124V OUT 24V IN图2-9其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出。
A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接0.25W 的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；Z1、Z2：无极性信号二总线端子；24V IN（+、-）：外部DC24V输入端子，可为辅助电源输出提供电源；24V OUT（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A。
GST200主机操作使用及编程调试
JB-QB-GST200火灾报警控制器（联动型）安装使用说明书第一部分：控制器简介GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。
本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。
上图说明:①显示操作盘②智能手动操作盘③手动锁④打印机1.1面板说明1.1.1显示操作盘面板说明GST200火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成，如图2-3所示。
图2-3上图说明:①指示灯区②液晶显示屏③按键区智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成，见图2-4。
上图说明:①手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。
其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，并有控制命令发出，如被控设备响应，则反馈灯亮。
用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。
控制器电源系统说明主机电源说明本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电池等。
主、备电供电电压分别为：主电：AC187V~AC242V 备电：直流12V/10Ah密封铅电池电源系统接线图如图2-8所示。
图2-8上图说明：①主板②变压器③电源滤波器④蓄电池控制器对外接线端子说明控制器对外接线端子说明如图2-9所示。
O6 COM6 I6F-RELAY A B Z1Z2N G L S+S-O1 COM1 I124V OUT 24V IN图2-9其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出。
A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接的Ω电阻，输出时有DC24V/0.15A 的电源输出； Z1、Z2：无极性信号二总线端子；24V IN （+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；24V OUT （+、-）：辅助电源输出端子，可为外部设备提供DC24V 电源，当采用内部DC24V 供电时，最大输出容量为DC24V/0.3A ，当采用外部DC24V 供电时，最大输出容量为DC24V/2A 。
GST200火灾报警控制器(联动型)安装使用说明书
GST200火灾报警控制器(联动型)安装使用说明书GST200火灾报警控制器(联动型)安装使用说明书一、产品简介GST200火灾报警控制器(联动型)是一款先进的火灾报警设备，具有高效的报警控制功能和可靠的联动控制能力。
本设备广泛应用于各类建筑物的火灾报警系统，保障人员生命财产安全。
二、安装要求1：安装位置选择1.1 选择干燥、通风的位置，远离潮湿和高温环境。
1.2 避免与大电流设备和强磁场的干扰，如高压电缆、电梯等。
1.3 安装位置离火源远，有利于及时发现和报警。
2：电源要求2.1 电源输入：AC 220V，50Hz。
2.2 电源线路安装牢固可靠，避免拉扯和损坏。
2.3 接地线应可靠连接，避免电气故障。
3：线路布置3.1 与其他设备之间应保持一定距离，避免互相干扰和受损。
3.2 线路铺设应整齐有序，避免纠缠和交叉。
3.3 与其他电缆隔离布置，避免电磁干扰。
三、设备组成与接线1：控制器组成1.1 控制主板：主要负责信号处理和联动控制。
1.2 输入模块：用于接收各类火灾报警信号。
1.3 输出模块：用于控制报警设备的启停。
1.4 显示界面：显示相关报警信息。
2：接线指南2.1 确保接线正确连接，避免接错或接反。
2.2 使用合适的接线工具，保证接线牢固可靠。
2.3 遵守相关接线规范，确保电气安全。
四、操作说明1：开机与关机1.1 开机：将电源接通，按下开机按钮。
1.2 关机：按下关机按钮，断开电源。
2：参数设置2.1 进入设置界面，按照提示设置相关参数。
2.2 参数包括报警灵敏度、报警延迟时间等。
3：报警处理3.1 当接收到火灾报警信号时，控制器会触发声光报警器等设备。
3.2 操作人员应迅速采取应急措施，并通知相关部门。
五、故障排除1：报警设备故障1.1 检查报警设备接线是否松动或断开。
1.2 检查报警设备是否损坏，如发现损坏应及时更换。
2：控制器故障2.1 检查控制器电源是否正常供电。
2.2 尝试重启控制器，如仍无法解决请联系售后服务。
海湾消防设备代码
GST-200操纵说明之宇文皓月创作
（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键（3）【主机复位】：先按取消键－再按确定键
（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动
（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动
（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab键,再按下
上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可检查设备的数量以及设备的自己编码、用户编号、类型等
（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动
键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。
外部设备定义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主机讲解
主机平时是在系统运行正常,显示频上就显示“系统运行正常”, 如果出现异常,主机显示频上就显示(例如:火警、故障、动作等异常信息),此时值班人员应先确认好异常情况:
1. 如是火警信息就应派人前去查看,如是误报可以将主机先复位(详细操作见以下操作说明),如复位后主机后仍然报火警,就先屏蔽此设备(详细操作见以下操作说明),再到现场查看误报原因,处理好之后要把该设备取消屏蔽(详细操作见以下操作说明),因为不把该设备取消屏蔽,这个设备就无法工作.如果是火警第一时间将主机转换为自动状态,主机会启动相应的设备(详细操作见以下操作说明),及时拨打119报警.
2. 如是故障信息可以先将主机复位(详细操作见以下操作说明),如果此设备还报故障就先将此设备隔离(详细操作见以下操作说明),然后更换此设备.故障信息一般是设备坏了,所以要及时更换设备确保主机正常运行.更换该设备后就可将该设备取消屏蔽(详细操作见以下操作说明).
3. 如是动作信息就是现场设备动作后,反馈给主机的一个信号,(例如:风阀、强切等设备),接收到动作信息后可在主机上看此设备的地址,然后到现场将该设备复位既可.
GST-200操作说明
（1）【开关机顺序】：开机顺序：先开交流电开关－备电开关－电源盘开关－主机开关。
关机顺序：先关主机开关－电源盘开关－备电开关－交流电开关。
（2）【主机自检】：先按复位键－再按确定键－按自检键
（3）【主机复位】：先按取消键－再按确定键
（4）【隔离功能】:先按屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－按确认键－再按取消键。
（5）【释放功能】：先按取消屏蔽键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)或输入通配符（**）－再按确认键。
（6）【启动功能】：先按启动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备启动
（7）【停动功能】：先按停动键－按确定键－输入6位二次码－按Tab键－输入设备代码(参考使用说明书)－按确认键。
相应设备停动
（8）【启动方式】：按下启动方式,按上下键可以在手动允许和手动不允许之间转换。
按Tab键,再按下上下键可以在自动允许、自动不允许和部分允许之间转换。
（9）【设备检查功能】：先按设备检查键，再按现场设备检查，然后按总线设备检测，可查看设备的数量以及设备的本身编码、用户编号、类型等。
（10）[多线制控制卡]:在允许的情况下,按下启动键,设备启动,再按下对应的停动键,设备停动。
先复位启动键,再复位停动键。
（11）[手动控制盘]: 在手动允许的的条件下,按下启动键启动相应的设备,再按下相同的键停动该设备。
日常探测器清洗说明
（1）将烟感探测器逆时针方向旋转拆下
（2）在中部凹陷位置使用一字螺丝刀将探测器顶盖撬开
（3）将黑色过滤网以及黑色塑料从固定插口上拔出
（4）将探测器顶盖；黑色过滤网以及黑色塑料放在清水中清洗（5）将以上清洗的设备晾干
（6）将黑色过滤网以及黑色塑料固定回插口上
（7）将探测器顶盖按照相应方位盖好
（8）将烟感探测器顺时针方向拧回探测器底座上。
