《中考精品》2019年中考物理真题分类汇编——电与磁专题(答案版)
2019年中考物理试题分类汇编
——电与磁专题
一、选择题
1.(2019北京，18)某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是（）
A．由甲、乙两图可得电流可以产生磁场
B．由甲、乙两图可得电流产生的磁场的方向与电流方向有关
C．由乙、丙两图可得电流产生的磁场的强弱与电流大小有关
D．由乙、丙两图可得电流产生的磁场的方向与电流方向有关
【答案】AD。
2.（2019福建，1）最早发现通电导体周围存在磁场的物理学家是（）
A．焦耳B．欧姆C．安培D．奥斯特
【答案】D。
3.（2019福建，7）如图的四个实验中，反映电动机工作原理的是（）
【答案】C。
4.（2019无锡，4）由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A．耐高温
B．磁性弱
C．制作时利用电流的磁场进行磁化
D．制作时经历了熔化和凝固过程
【答案】B。
5.(2019绥化，4)如图所示的四个装置中，说法正确的是（）
A．图甲装置原理可用来制作发电机
B．图乙装置可用来演示磁场对电流的作用
C．图丙装置可用来演示电磁铁的磁性强弱与电流大小的关系
D．图丁装置在工作过程中将机械能转化为电能
【答案】A。
6.（2019孝感，8）下列有关说法错误的是（）
A．磁极间的相互作用是通过磁场发生的
B．电动机工作时将电能主要转化为机械能
C．5G时代的人和物连接、物和物连接是利用电磁波来传递信息的
D．核电站利用轴核聚变释放出核能发电
【答案】D。
7.（2019毕节，7）关于如图甲、乙所示的实验，下列说法错误的是（）
A．甲实验可以研究通电导体周围存在磁场
B．甲实验可以研究电磁感应现象
C．乙实验可以研究通电导体在磁场中受力情况
D．乙实验的过程中，电能转化为机械能
【答案】A。
8.(2019天水,5)如图所示，对下列图中现象解释不正确的是（）
A．如图是利用安培定则判断通电螺线管的极性
B．如图是发电机原理装置图
C．如图是电动机原理装置图
D．如图中动圈式话筒是根据电流磁效应原理工作的
【答案】D
9.（2019湘西州，10）发现利用磁场产生电流的条件和规律，进一步解释了电现象和磁现象之间联系的物理学家是（）
A．奥斯特B．法拉第C．欧姆D．安培
【答案】B。
10.（2019长春，3）世界上第一个发现电流周围存在磁场的物理学家是（）
A．奥斯特 B．焦耳C．安培D．欧姆
【答案】A
11.（2019玉林，）如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。
闭合并关K，下列判断正确的是
A.M点的磁场方向向左
B.螺线管的左端为S极
C.小磁针静止后，其N极的指向向左
D.向右移动滑片P，螺线管的磁场增强
【答案】C
二、填空题
1.（2019北部湾，21）如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
【答案】大于并机械
2.（2019安顺，9）如甲、乙两图所示，能说明电动机工作原理的是图，如图丙所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在渐片P由b端向a端滑动过程中，弹簧长度（选填“变长”或“缩短”）。
【答案】乙；变长。
3.(2019北京，23)在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是（选填“N”或“S”）极。
2019年中考物理真题分类汇编：第二十章电和磁(word版,有答案)
2019年中考物理真题分类汇编：第二十章电与磁(word版，有答案）二、选择题1、（2019·长春）世界上第一个发现电流周围存在磁场的物理学家是（）A.奥斯特B.焦耳C.安培D.欧姆2、(2019·无锡)由稀土原材料与其他金屈一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。
在高温下也能产生很强的永久磁场。
这种永磁体已用于制作新能源汽车的电动机。
下列关于这种永磁体的说法错误的是（）A.耐高温B.磁性弱C.制作时利用电流的磁场进行磁化D.制作时经历了熔化和凝固过程3、（2019·昆明）如图2所示，用漆包线（导线表面涂有绝缘漆）绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。
闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是（）A.在纸筒中插入一根铁芯B.减少线圈匝数C.使滑动触头P向右滑动D.将电源正负极互换4、（2019·昆明）如图1是研究产生感应电流的实验，下列说法正确的是（）A.只要导体AB在磁场中运动，电流表的指针就会发生偏转B.对调两个磁极方向，电流表的指针偏转方向发生改变C.改变导体AB切割磁感线的方向，电流表的指针偏转方向不发生改变D.电磁感应是把电能转化成机械能5、（2019·铜仁）某同学学习磁现象后，画出了以下四幅图，其中正确的是（）6、（2019·天水）如图所示，对下列图中现象解释不正确的是（）A B C DA.如图是利用安培定则判断通电螺线管的极性B.如图是发电机原理装置图C.如图是电动机原理装置图D.如图中动圈式话筒是根据电流磁效应原理工作的7、（2019·贵港）如图1所示，下列说法正确的是（）A.图甲实验现象表明通电导体周围存在着磁场B.图乙中，闭合开关，当导体在磁场中沿竖直方向上下运动时，电流表指针会偏转C.图丙中，是发电机的工作原理图D.图丁中，动圈式扬声器（喇叭）的工作原理和乙图的实验原理相同8、（2019·武威）新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。
2019年中考物理试题分类汇编练习——电和磁作图专题(word版含答案)
2019年中考物理试题分类汇编——电与磁作图专题1.（2019菏泽，19）用箭头标出图中通电螺线管在A点产生的磁场方向。
2.（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
3.（2019通辽，18）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。
请标出电磁铁上端的极性及电源正负极。
4.（2019黔东南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
5.（2019辽阳，24）A 、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：（1）电磁铁间磁感线的方向；（2 ）电源右端的极性（用“+ ”或“- ”表示）。
（3）电磁铁B上方小磁针的N极。
6.（2019无锡，24）请在图中的括号中标出通电螺线管右端磁极的极性。
7（2019毕节，17）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
8.（2019昆明，19）请在图中将小磁针的北极涂黑，并以“N”表示。
9.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
10.（2019贵港，23）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
11.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
12.（2019新疆，19）请在图中标出电源的正、负极。
13.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。

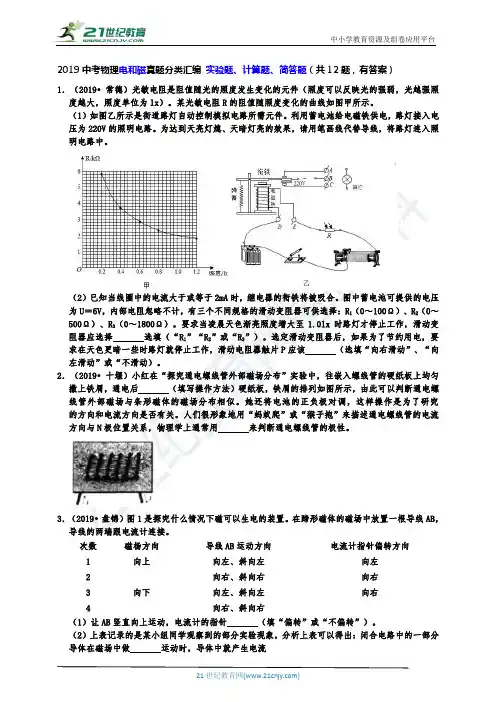

2019中考物理电和磁真题分类汇编 实验题、计算题、简答题(共12题,有答案)
2019中考物理电和磁真题分类汇编实验题、计算题、简答题（共12题，有答案）1．（2019•常德）光敏电阻是阻值随光的照度发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。
某光敏电阻R的阻值随照度变化的曲线如图甲所示。
（1）如图乙所示是街道路灯自动控制模拟电路所需元件。
利用蓄电池给电磁铁供电，路灯接入电压为220V的照明电路。
为达到天亮灯熄、天暗灯亮的效果，请用笔画线代替导线，将路灯连入照明电路中。
（2）已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合。
图中蓄电池可提供的电压为U＝6V，内部电阻忽略不计，有三个不同规格的滑动变阻器可供选择：R1（0～100Ω）、R2（0～500Ω）、R3（0～1800Ω）。
要求当凌晨天色渐亮照度增大至1.0lx时路灯才停止工作，滑动变阻器应选择选填（“R1”“R2”或“R3”）。
选定滑动变阻器后，如果为了节约用电，要求在天色更暗一些时路灯就停止工作，滑动电阻器触片P应该（选填“向右滑动”、“向左滑动”或“不滑动）。
2．（2019•十堰）小红在“探究通电螺线管外部磁场分布”实验中，往嵌入螺线管的硬纸板上均匀撒上铁屑，通电后（填写操作方法）硬纸板，铁屑的排列如图所示，由此可以判断通电螺线管外部磁场与条形磁体的磁场分布相似。
她还将电池的正负极对调，这样操作是为了研究的方向和电流方向是否有关。
人们很形象地用“蚂蚁爬”或“猴子抱”来描述通电螺线管的电流方向与N极位置关系，物理学上通常用来判断通电螺线管的极性。
3．（2019•盘锦）图1是探究什么情况下磁可以生电的装置。
在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数磁杨方向导线AB运动方向电流计指针偏转方向1 向上向左、斜向左向左2 向右、斜向右向右3 向下向左、斜向左向右4 向右、斜向右（1）让AB竖直向上运动，电流计的指针（填“偏转”或“不偏转”）。
（2）上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做运动时，导体中就产生电流（3）如图2所示四幅图中实验或设备中应用了此原理的是。
2019年中考物理试题分类汇编——电与磁专题(答案版)(1)
2019年中考物理试题分类汇编——电与磁专题（答案版）(1)2019 年河南省普通高中招生考试试卷数学试题卷一、选择题(每小题 3 分，共30 分)下列各小题均有四个答案，其中只有一个是正确的．1.-1的绝对值是（）2A.-12B.12C．2 D．-22.成人每天维生素D 的摄入量约为0.0000046 克，数据“0.0000046”用科学记数法表示为（）A．46⨯10-7B．4.6⨯10-7C．4.6⨯10-6D．0.46⨯10-53．如图，AB∥CD ，∠B = 75︒，∠E = 27︒，则∠D 的度数为（）A．45︒B．48︒C．50︒D．58︒4.下列计算正确的是（）A．2a + 3a = 6a C．(x-y)2=x2-y2D CB．(-3a)2=6a2D．3 2 -= 25.如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是（）A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同正面图①图②6.一元二次方程(x +1)(x -1)= 2x +3 的根的情况是（）A．有两个不相等的实数根B．有两个相等的实数根C．只有一个实数根D．没有实数根7.某超市销售A，B，C，D 四种矿泉水，它们的单价依次是5 元、3 元、2 元、1 元．某天的销售情况如图所示，则这天销售的矿泉水的平均单价是（）A．1.95 元B．2.15 元C．2.25 元D．2.75 元8.已知抛物线y=-x2 +bx+4经过(-2 ，n)和(4 ，n)两点，则n 的值为（）A.-2B.-4 C．2 D．49.如图，在四边形ABCD 中，AD∥BC ，∠D = 90︒，AD = 4 ，BC = 3，分别以点A，C为圆心，大于1AC 长为半径作弧，两弧交于点E，作射线BE 交AD 于点F，交AC 于2点O．若点O 是AC 的中点，则CD 的长为（）A．2 B．4 C．3 D．A DB C10.如图，在△OAB 中，顶点O(0，0)，A (-3 ，4)，B (3，4)．将△OAB 与正方形ABCD组成的图形绕点O 顺时针旋转，每次旋转90︒，则第70 次旋转结束时，点D 的坐标为（）A．(10 ，3) B．(-3 ，10) C．(10 ，- 3) D．(3 ，-10)yD CA BO x二、填空题（每小题 3 分，共15 分）11.计算：- 2-1 = ．⎧⎪x≤-112.不等式组⎨2⎪⎩-x+7>4的解集是．13.现有两个不透明的袋子，一个装有2 个红球、1 个白球，另一个装有1 个黄球、2 个红球，这些球除颜色外完全相同．从两个袋子中各随机摸出1 个球，摸出的两个球颜色相同的概率是．14.如图，在扇形AOB 中，∠AOB =120︒，半径OC 交弦AB 于点D ，且OC ⊥OA．若OA =2，则阴影部分的面积为．15.如图，在矩形ABCD 中，AB =1，BC =a ，点E 在边BC 上，且BE = 3 a ．连接AE ，5将△ABE 沿着AE 折叠，若点B 的对应点B ' 落在矩形ABCD 的边上，则a 的值为．A DB C三、解答题（本大题共8 个小题，满分75 分）( x- 2 )x2 - 4x +417．（9 分）如图，在△ABC 中，BA =BC ，∠ABC = 90︒，以AB 为直径的半圆O 交AC 于点D ，点E 是弧BD 上不与点B 、D 重合的任意一点，连接AE 交BD 于点F，连接BE 并延长交AC 于点G．（1）求证：△ADF≌△BDG ；（2）填空：①若AB = 4 ，且点E 是弧BD 的中点，则DF 的长为；②取弧AE 的中点H，当∠EAB 的度数为时，四边形OBEH 为菱形．AO B18．（9 分）某校为了解七、八年级学生对“防溺水”安全知识的掌握情况，从七、八年级各随机抽取50 名学生进行测试，并对成绩（百分制）进行整理、描述和分析，部分信息如下：a.七年级成绩频数分布直方图：频数151511108 8650 60 70 80 90 100 成绩/分b.七年级成绩在70 ≤x < 80 这一组的是：70 72 74 75 76 76 77 77 77 78 79c.七、八年级成绩的平均数、中位数如下：根据以上信息，回答下列问题：（1）在这次测试中，七年级在80 分以上（含80 分）的有人；（2）表中m 的值为；（3）在这次测试中，七年级学生甲与八年级学生乙的成绩都是78 分，请判断两位学生在各自年级的排名谁更靠前，并说明理由；（4）该校七年级学生有400 人，假设全部参加此次测试，请估计七年级成绩超过平均数76.9 分的人数．19．（9 分）数学兴趣小组到黄河风景名胜区测量炎帝塑像（塑像中高者）的高度．如图所示，炎帝塑像DE 在高55m 的小山EC 上，在A 处测得塑像底部E 的仰角为34︒，再沿AC 方向前进21m 到达B 处，测得塑像顶部D 的仰角为60︒，求炎帝塑像DE 的高度．（精确到1m．参考数据：sin 34︒≈ 0.56 ，cos34︒≈0.83，tan34︒≈0.67，3≈1.73）D E60°C34°B A20．（9 分）学校计划为“我和我的祖国”演讲比赛购买奖品．已知购买3 个A 奖品和2 个 B 奖品共需120 元；购买 5 个 A 奖品和 4 个 B 奖品共需210 元．（1）求A，B 两种奖品的单价；（2）学校准备购买A，B 两种奖品共30 个，且A奖品的数量不少于B 奖品数量的1．请3设计出最省钱的方案，并说明理由．21．（10 分）模具厂计划生产面积为4，周长为m 的矩形模具．对于m 的取值范围，小亮已经能用“代数”的方法解决，现在他又尝试从“图形”的角度进行探究，过程如下：（1）建立函数模型设矩形相邻两边的长分别为x，y．由矩形的面积为4，得xy = 4 ，即y =4；由周长为xm，得2(x+y)=m ，即y =-x +m．满足要求的(x，y)应是两个函数图象在第2象限内交点的坐标．（2）画出函数图象函数y =4 (x > 0)的图象如图所示，而函数y =-x +m 的图象可由直线y =-x 平移得x 2到．请在同一直角坐标系中直接画出直线y =-x ．（3）平移直线y =-x ，观察函数图象①当直线平移到与函数y =4 (x > 0)的图象有唯一交点(2，2)时，周长m的值为；x②在直线平移过程中，交点个数还有哪些情况？请写出交点个数及对应的周长m 的取值范围．（4）得出结论若能生产出面积为4 的矩形模具，则周长m 的取值范围为．22．（10 分）在△ABC 中，CA =CB ，∠ACB =α．点P 是平面内不与点A，C 重合的任意一点，连接AP，将线段AP 绕点P 逆时针旋转α得到线段DP，连接AD，BD，CP．（1）观察猜想如图1，当α= 60︒时，BD的值是CP，直线BD 与直线CP 相交所成的较小角的度数是．（2）类比探究如图2，当α= 90︒时，请写出BD的值及直线BD 与直线CP 相交所成的较小角的度数，CP并就图2 的情形说明理由．（3）解决问题当α= 90︒时，若点E，F 分别是CA，CB 的中点，点P 在直线EF 上，请直接写出点C，P，D 在同一直线上时AD的值．CPA B PD A BCE F A B图1 图2 备用图23．（11 分）如图，抛物线y =ax2 +1x +c 交x 轴于A，B 两点，交y 轴于点C，直线y =-1x - 2 2 2经过点A，C．（1）求抛物线的解析式．（2）点P 是抛物线上一动点，过点P 作x 轴的垂线，交直线AC 于点M，设点P 的横坐标为m．①当△PCM 是直角三角形时，求点P 的坐标；②作点B 关于点C 的对称点B'，则平面内存在直线l，使点M，B，B'到该直线的距离都相等．当点P 在y 轴右侧的抛物线上，且与点B 不重合时，请直接写出直线l：y =kx +b 的解析式．（k，b 可用含m 的式子表示）一、选择题2019 年河南省普通高中招生考试数学参考答案二、填空题 11．3212．x ≤-213．49 14． 3 +π 15．5 或 53 3三、解答题16. 解：原式= x +1-x + 2 ÷x(x - 2)x - 2 (x -2)2= 3 x -2=3x (x -2)2 x(x -2)当x = 3 时，原式= 3 = 317．（1）证明：AB 是O 的直径∴∠ADB = 90︒∴∠ADB =∠BDG = 90︒∴点D 是AC 的中点∠ABC = 90︒∴ A D = BD又= ∠DBG∴△ADF ≌△BDG （ASA ）（2） 4 - 2 （3） 30 18．（1）23 （2）77.5（3）学生甲的成绩排名更靠前，理由如下：学生甲的成绩大于七年级成绩的中位数，学生乙的成绩小于八年级成绩的中位数∴学生甲的成绩排名更靠前（4） 400⨯ 5+15+8=224 （人）50答：七年级成绩超过平均数 76.9 分的有 224 人．19．解: 由题意可得 AB = 21m ，EC = 55m ，∠EAC = 34︒， ∠DBC = 60︒设炎帝塑像 DE 的高度是 x m ，则 DC = (x + 55)m D 在Rt △ACE 中， tan ∠EAC = EC = 55AC ACE∴ AC = 55 ≈ 82.09 mtan ∠EAC∴BC = AC - AB =61.09m CBA在Rt △BCD 中， tan ∠CBD = CDBC∴CD = BC ⋅ tan ∠CBD = 61.09 tan 60︒ ≈105.69m即 x + 5 ≈105.69 所以 x ≈ 51答：设炎帝塑像 DE 的高度为 51m ．20．（1）解：设A 种奖品的单价为x 元，B 种奖品的单价为y 元⎧3x + 2 y =120⎩5x + 4 y = 210⎧x = 30解得：⎨y =15答：设A 种奖品的单价为30 元，B 种奖品的单价为15 元．（2）设A 种奖品为 a 个，B 种奖品为(30 -a) 个，总费用为W ⎧⎪a ≥1（30 -a）⎨ 3 解得：7.5 ≤a ≤ 30⎪⎩30 -a ≥ 0所以总费用W =30a +15(30 -a) =15a + 450∴W 随a 的增大而增大又a 为正整数∴当a = 8 时，W 最小此时 B 为30 -8 = 22 （个）答：最省钱的购买方案为：A 种奖品8 个，B 种奖品22 个．21．（1）一（2）（3）①8 ②0 个交点时，0 <m < 8；2 个交点的时，m > 8 （4）m ≥ 822．解：（1）1；60︒（2）BD =，直线BD 与CP 相交所成的角度是45︒CP理由如下：假设BD 与CP 相交于点M，AC 与BD 交于点N，CPA B由题意可知，△PAD 是等腰直角三角形∴∠DAP = 45︒，PA =2AD 2CA =CB ，∠ACB =α= 90︒∴△ACB 是等腰直角三角形∴∠CAB = 45︒ ，AC = 2AB 2∠CAP = ∠PAD +∠CAD = 45︒ +∠CAD ， ∠BAD = ∠BAC +∠CAD = 45︒ +∠CAD ∴∠PAC = ∠DAB又 PA = AC = 2 AD AB 2∴△APC ∽△ADB∴ BD = AB =CP AC2 ， ∠PCA = ∠ABD∠ANB = ∠DNC ∴∠CMN = ∠CAB = 45︒即直线 BD 与 CP 相交所成的角度是45︒ ．综上所述， BD = ，直线 BD 与 CP 相交所成的角度是45︒ ．CP（3） 2 + 或2 -23．解：（1）由直线 y = - 1 x - 2 ，可得 A （ -4 ，0），C （0， -2 ）2二次函数经过 A 、C 两点， ∴ ⎧16a - 2 + c = 0 ⎩⎧⎪a = 1解得： ⎨ 4⎪⎩c = -2∴ 抛物线的解析式为 y = 1 x 2 + 1 x - 24 2（2）① 由题意可知，M 点处不可能是直角，所以分两种情况：（ i ）若∠MPC = 90︒ 时，则有： 1 x 2 + 1 x - 2 = -24 2解得： x 1 = 0 （舍去）， x 2 = -2∴ 点 P 坐标为（ -2 ， -2 ）（ ii ）若∠MCP = 90︒ ，则有CP ⊥ CM ∴k CP = 2由点 C （0， -2 ）可得直线 CP 的解析式： y = 2x - 2∴2x - 2 = 1 x 2 + 1 x - 24 2解得： x 1 = 0 （舍去）， x 2 = 6 ∴ x = 6 时， y = 2x - 2 = 10 ∴ 点 P 坐标为（6，10）综上所述，点 P 坐标为（6，10）或（ -2 ， -2 ）．② y = x - 3 m - 2 或 y = -m - 4 x - 2 或 y = -m + 4 x - 2 ． 4 2m - 4 2m + 4。

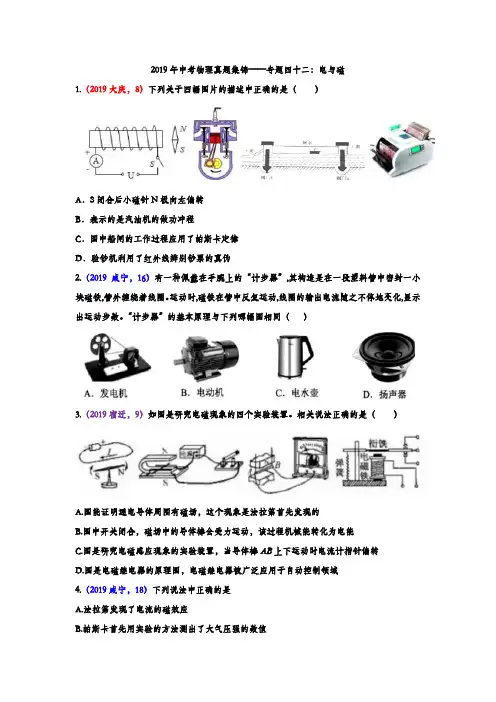

2019年中考物理真题集锦专题四十二：电与磁(含答案)
