联想服务器的raid配置及Server2012操作系统的安装
联想服务器的raid配置及Server2012操作系统的安装
联想System X M5及X6服务器raid配置及系统安装使用机型：System X3650 M5使用硬盘：600GB*3（测试）操作系统：Windows server 2012 R2 standard x641.开机，出现下图界面按F12.进bios后选择system setting单击enter3.选择storage单击enter4.可以看到阵列卡为M5210单击enter5.选择main menu单击enter6.选择configuration management单击enter7.因为已有raid配置信息，首先选择clear configuration单击enter（新机器跳过这步）8.选择“【】”单击空格键（新机器跳过这步）9.选择yes单击enter（新机器跳过这步）10.选择ok单击enter（新机器跳过这步）11.此时多出create项，选择create virtual drive单击enter（若选择ok后仍然只能看到view 和clear两项，可以exit到上一级菜单然后重新进入configuration management）12.选择raid级别（RAID0,RAID1,RAID5）13.选择raid5后单击enter（如2块盘选择RAID1）14.选择select drivers单击enter15.选择check all单击enter16.选择apply changes单击enter17.选择save configuration单击enter保存配置后多次按esc退出18.添加USB启动项及从U盘启动或CD/DVD安装系统选择Boot Manager选择Add Boot Option选择第一个选项选择USB Storage 然后回车enter返回到bios初始界面选择SAVE 保存更改19.配置完raid和添加usb启动后接下来是系统安装选择Start Option选择USB Storage （u盘）或CD/DVD（光盘）20.选择系统版本windows server 2012 R2 standard（带GUI的服务器）x6421.选择自定义安装22.磁盘分区23.等待安装24.设置密码25.登陆系统26.由于未安装驱动，设备管理器出现问题设备，右击选择更新驱动程序（基本设备是主板芯片驱动，，其他的浏览选择U盘2012 X 64）27.选择浏览从U盘查找驱动程序28.点击下一步，安装成功。

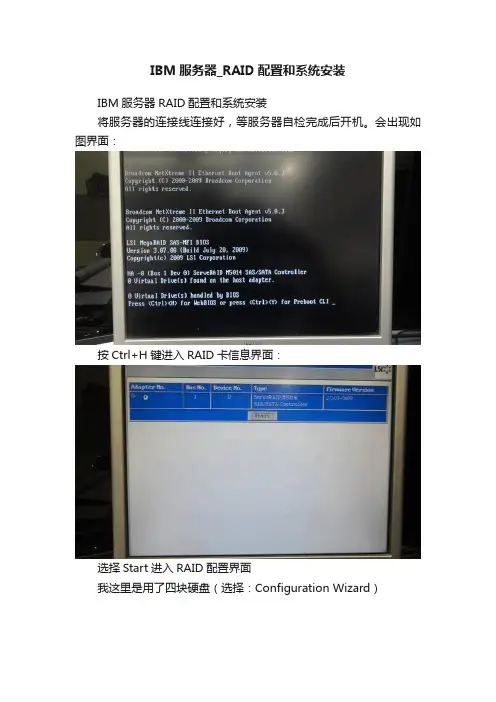

IBM服务器_RAID配置和系统安装
IBM服务器_RAID配置和系统安装IBM服务器RAID配置和系统安装将服务器的连接线连接好，等服务器自检完成后开机。
会出现如图界面：按Ctrl+H键进入RAID卡信息界面：选择Start进入RAID配置界面我这里是用了四块硬盘（选择：Configuration Wizard）下面是三个选择（Clear Configuration清晰的配置）、（NewC onfiguration新的配置）、（Add C onfiguration添加配置）。
我们在这里选择默认的选择Add C onfiguration点击NEXT进行下一步。
这里有两个选择：（manual Configuration手动配置）（automaticconfiguration自动配置），我这里选择的是manual Configuration 手动配置点击NEXT进行下一步。
把Drives区里的硬盘按住Ctrl键用鼠标全部选择上，点击(Add To Array添加到数组)添加到Drives Grooups区内如图：点击NEXT进行下一步。
选择阵列卡的模式，点击Add to SPAN，添加到Span内如图：点击NEXT进行下一步。
这里是RAID模式的选择RAID 0 、RAID 1、RAID 5，我怎里选择的是RAID 5。
点击(Accept接受)点击NEXT进行下一步。
这里选择Yes完成之后会出现这个界面，注意这是一个虚拟驱动器，直接点击Next就可以，点击NEXT进行下一步。
点击Yes，保存这个配置点击Yes完成后会出现以下几个选择：（fast initialize快速初始化）、（slow initialize缓慢的初始化）、（check consistency检查一致性）、（properties内容任意）、（set boot drive (current=NCNE) 设置启动驱动）这里我选择的是：fast initialize快速初始化，点击Go。
server 2012 安装教程
软件简介：SQL Server是专为数据库而建立的操作命令集，是一种功能齐全的数据库语言。
在使用它时，只需要发出“做什么”的命令，“怎么做”是不用使用者考虑的。
SQL 功能强大、简单易学、使用方便，已经成为了数据库操作的基础，并且现在几乎所有的数据库均支持SQL。
安装教程1. 根据系统相对应电脑系统位数下载软件安装包并且解压2.打开解压后的文件夹。
双击“setup.exe”文件3.界面所示点击“安装”4.点击“全新SQL Server独立安装或向现有安装添加功能”5.等待进度条走完，点击“确定”6.选择“输入产品密钥”，输入以下密钥。
密钥输入第一个不行就试试第二个。
再点击“下一步FH666-Y346V-7XFQ3-V69JM-RHW28YFC4R-BRRWB-TVP9Y-6WJQ9-MCJQ77.选择“我接受许可条款”和“将功能使用情况........”点击“下一步”8.点击“下一步”9.等待状态出现“已完成”。
会自动进入下一个页面10.等待进度条走完。
点击“下一步”11.选择“SQL Server功能安装”。
点击“下一步”12.点击“全选”。
软件安装路径建议安装于C盘外。
然后点击“下一步”13.等待进度条走完。
点击“下一步”14.选择“默认安装”。
建议把SQL Server软件实例根目录安装到除C盘以外的磁盘，我安装到G盘，所以只需要把字母C改为G即可。
点击“下一步”15.点击“下一步”16.账户名选择“NT Server\SQLSERVE...”点击“下一步”17.选择“windows 身份验证模式”。
点击“添加当前用户”。
再点击“下一步”18.选择“多维和数据挖掘模式”，点击“添加当前用户”。
再点击“下一步”19.选择“安装和配置”。
再选择“仅安装”。
点击“下一步”20.点击“添加当前用户”。
再点击“下一步”21.建议把SQL Server软件工作目录和结果目录安装到除C盘以外的磁盘，我这里安装到G盘，所以只需要把字母C改为G即可。

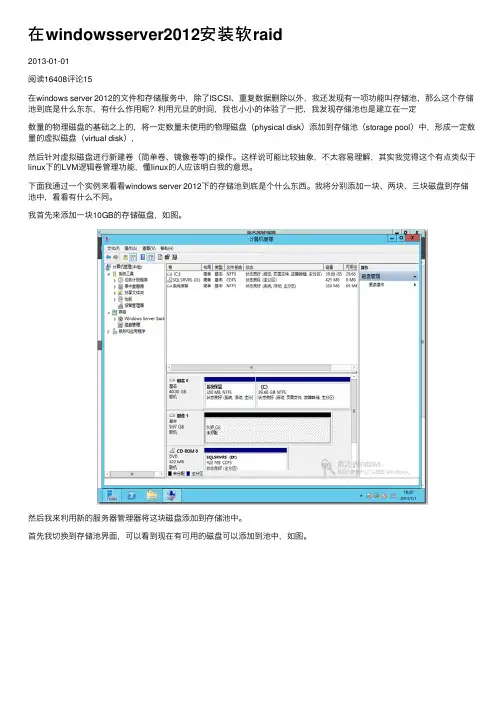

在windowsserver2012安装软raid
在windowsserver2012安装软raid2013-01-01阅读16408评论15在windows server 2012的⽂件和存储服务中，除了ISCSI、重复数据删除以外，我还发现有⼀项功能叫存储池，那么这个存储池到底是什么东东，有什么作⽤呢？利⽤元旦的时间，我也⼩⼩的体验了⼀把，我发现存储池也是建⽴在⼀定数量的物理磁盘的基础之上的，将⼀定数量未使⽤的物理磁盘（physical disk）添加到存储池（storage pool）中，形成⼀定数量的虚拟磁盘（virtual disk），然后针对虚拟磁盘进⾏新建卷（简单卷、镜像卷等)的操作。
这样说可能⽐较抽象，不太容易理解，其实我觉得这个有点类似于linux下的LVM逻辑卷管理功能，懂linux的⼈应该明⽩我的意思。
下⾯我通过⼀个实例来看看windows server 2012下的存储池到底是个什么东西。
我将分别添加⼀块、两块、三块磁盘到存储池中，看看有什么不同。
我⾸先来添加⼀块10GB的存储磁盘，如图。
然后我来利⽤新的服务器管理器将这块磁盘添加到存储池中。
⾸先我切换到存储池界⾯，可以看到现在有可⽤的磁盘可以添加到池中，如图。
我选择上图管理界⾯右侧的“任务”—“新建存储池”，打开新建存储池向导，为存储池输⼊⼀个名称，然后选择“下⼀步“，如图。
选择要添加到存储池的物理磁盘，如图。
添加成功，如图。
然后在新添加的存储空间上右击，选择“新建虚拟磁盘”，如图。
进⼊新建虚拟磁盘向导，如图。
选择存储池，如图。
为虚拟磁盘指定名称，如图。
因为我的存储空间⾥⽬前只有⼀块磁盘，所以我们在建⽴虚拟磁盘的时候只能选择创建simple卷。
如果选择mirror或者parity，会报错误并且⽆法下⼀步，因为建⽴mirror要求2块磁盘，建⽴parity则需要三块以上磁盘。
如图。
我选择simple，然后下⼀步。
如图。
在设置界⾯，选择”精简“模式，在该模式下，卷会根据需要来使⽤存储池中的空间，如图。
(完整版)联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

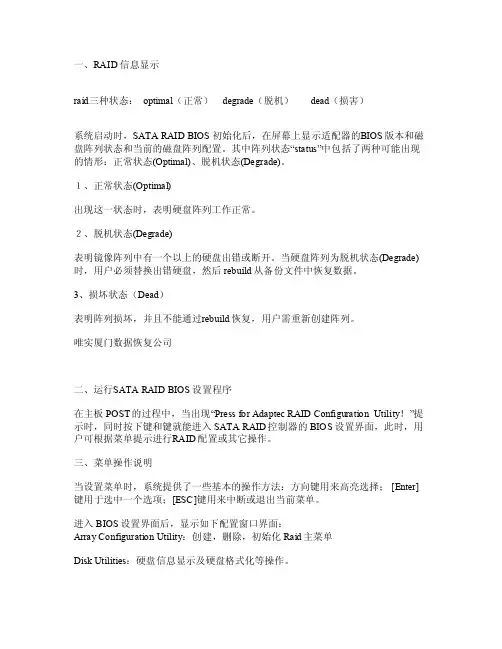

联想服务器raid配置
一、RAID信息显示raid三种状态： opti mal（正常） degr ade（脱机）d ead（损害）系统启动时，S ATA R AID B IOS 初始化后，在屏幕上显示适配器的B IOS版本和磁盘阵列状态和当前的磁盘阵列配置。
其中阵列状态“statu s”中包括了两种可能出现的情形：正常状态(Opti mal)、脱机状态(Degra de)。
１、正常状态(O ptima l)出现这一状态时，表明硬盘阵列工作正常。
２、脱机状态(D egrad e)表明镜像阵列中有一个以上的硬盘出错或断开。
当硬盘阵列为脱机状态(Deg rade)时，用户必须替换出错硬盘，然后rebui ld从备份文件中恢复数据。
3、损坏状态（De ad）表明阵列损坏，并且不能通过r ebuil d恢复，用户需重新创建阵列。
唯实厦门数据恢复公司二、运行S ATA R AID B IOS设置程序在主板PO ST的过程中，当出现“Pres s for Adap tec R AID C onfig urati on U tilit y！”提示时，同时按下键和键就能进入SA TA RA ID控制器的BIOS设置界面，此时，用户可根据菜单提示进行R AID配置或其它操作。
三、菜单操作说明当设置菜单时，系统提供了一些基本的操作方法：方向键用来高亮选择； [E nter]键用于选中一个选项；[ESC]键用来中断或退出当前菜单。
进入BI OS设置界面后，显示如下配置窗口界面：Array Conf igura tionUtili ty：创建，删除，初始化Rai d主菜单Dis k Uti litie s：硬盘信息显示及硬盘格式化等操作。
图解安装Windowsserver2012操作系统
图解安装Windowsserver2012操作系统Windows server 2012是基于Windows 8的界面，作为一款服务器的操作系统是一款不错的选择。
安装该系统的最低配置要求：处理器：1.4GHz 64位RAM：512MB磁盘空间：32GB其他要求DVD 驱动器超级VGA (800 x 600) 或更高分辨率的显示器键盘和鼠标（或其他兼容的指点设备）Internet 访问下面介绍如何安装Windows server 2012操作系统。
1.将Windows server 2012 安装介质文件放入光驱，或者使用将写入了Windows serve 2012安装文件U盘插入电脑，并开始启动安装程序。
出现下面的安装界面，这里安装简体中文版本的Windows server 2012，选择默认设置2.点击'下一步'继续安装，出现下面的界面。
点击选择'现在安装'3.出现输入产品秘钥的界面，如果手上没有相关的秘钥，可以上网搜索一个。
这里输入标准版的秘钥。
点击'下一步'继续安装4.选择需要安装标准版的方式，这里需要安装带图形界面的WINDOWS SERVER 2012，选择带有GUI的服务器。
5.勾选'我接受许可条款'，点击'下一步'继续安装。
6.这里全新安装，选择自定义的方式进行安装7.选择需要安装的硬盘，点击'下一步'继续安装。
8.开始进行安装文件的复制，安装等，需要进行一段时间，耐心等待！9.设置管理员administrator的密码10.完成Windows server 2012操作系统的安装。
图解windows 2012 server 安装
1、准备安装光盘，设置BIOS 从光盘启动。
2、系统从光盘启动，进入Windows server 2012 安装界面。
3、进入以下界面，分别对安装语言、时间和货币样式、键盘和输入法进行设置（一般默认设置），设置完毕，单击下一步。
4、第一次安装选择“现在安装”，如果系统破坏可以选择“修复计算机”选项，等待。
（5-10 秒）
5、选择安装的操作系统。
根据需求选择安装的操作系统版本。
6、选择“我接受许可条款”，（不接受就不能安装），单击下一步。
7、选择安装类型，选自“自定义”，（需要升级更高版本选择“升级”-例如：Windows server 2008 升级Windows server 2012 ）.
8、选择安装盘符，（在此可以对硬盘进行分区操作）
9.1 将硬盘分两个区。
（1）选中分区盘符号，选择“驱动器选项（高级）”，
（2）单击“新建”按钮
（3）、设置分区大小，单击“应用”按钮。
在弹出对话框中选择“确定”。
对剩下空间重复进行操作。
(4)、分区结束后，效果如下图。
10、选中安装的分区2，单击“下一步”。
11、进行文件拷贝，等待。
12、数据拷贝完后，单击“立即重启”，该步骤可省略。
13、重启动后，设置密码。
设置完毕单击“完成”按钮。
14、系统安装完毕。
15、登录系统，
16、系统界面，系统安装成功。
11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联想System X M5及X6服务器raid配置及系统安装
使用机型：System X3650 M5
使用硬盘：600GB*3（测试）
操作系统：Windows server 2012 R2 standard x64
1.开机，出现下图界面按F1
2.进bios后选择system setting单击enter
3.选择storage单击enter
4.可以看到阵列卡为M5210单击enter
5.选择main menu单击enter
6.选择configuration management单击enter
7.因为已有raid配置信息，首先选择clear configuration单击enter（新机器跳过这步）
8.选择“【】”单击空格键（新机器跳过这步）
9.选择yes单击enter（新机器跳过这步）
10.选择ok单击enter（新机器跳过这步）
11.此时多出create项，选择create virtual drive单击enter（若选择ok后仍然只能看到view 和clear两项，可以exit到上一级菜单然后重新进入configuration management）
12.选择raid级别（RAID0,RAID1,RAID5）
13.选择raid5后单击enter（如2块盘选择RAID1）
14.选择select drivers单击enter
15.选择check all单击enter
16.选择apply changes单击enter
17.选择save configuration单击enter保存配置后多次按esc退出
18.添加USB启动项及从U盘启动或CD/DVD安装系统
选择Boot Manager
选择Add Boot Option
选择第一个选项
选择USB Storage 然后回车enter
返回到bios初始界面选择SAVE 保存更改
19.配置完raid和添加usb启动后接下来是系统安装选择Start Option
选择USB Storage （u盘）或CD/DVD（光盘）
20.选择系统版本windows server 2012 R2 standard（带GUI的服务器）x64
21.选择自定义安装
22.磁盘分区
23.等待安装
24.设置密码
25.登陆系统
26.由于未安装驱动，设备管理器出现问题设备，右击选择更新驱动程序（基本设备是主板芯片驱动，，其他的浏览选择U盘2012 X 64）
27.选择浏览从U盘查找驱动程序
28.点击下一步，安装成功。
