伟福V8和V5仿真器在Keil uVision2uVision3调试环境使用指南(转载)
伟福V8仿真器在Keil uVision2
伟福V8仿真器在Keil uVision2/uVision3调试环境使用指南第一步：设置前的准备在所有的设置前，必须先安装好VW调试软件和Keil调试环境，选择好安装路径，在下面的设置中将会用到。
第二步：安装V8仿真器在Keil硬件驱动启动VW调试环境，打开“帮助”菜单下的“安装KEIL驱动”，在弹出的对话框中正确选择已经安装的keil安装路径。
第三步：调试模式设置在Keil uVision2中打开项目，选择Project\Options for Target 'XXX'或点击如下图所示的图标：出现如下的项目设置对话框：如上图所示，切换到“Debug”选项卡，将默认的Use Simulator（使用软件模拟器）切换到Use...“XXX”，选择“伟福V系列仿真器”（WAVE V series Driver 为英文版），然后将以下的两项都选中：Load Application at Sta...，Go till main...， *注：如果在“安装KEIL驱动”后上述下拉框中没有“伟福V系列仿真器”，那么第二步操作可能由于某些原因例如tools.ini属性是只读的等原因而安装失败了，可以参照后面“Wave V系列仿真器嵌入Keil调试环境驱动”进行手动安装keil驱动。
然后点击Settings，进入仿真器设置对话框，如下图所示：然后进入“仿真头设置”，如下图所示：设置好以后两次确定，即完成了仿真器的设置，回到keil的Debug选项卡，再次确定完成项目设置。
第四步：开始调试项目在完成上述设置后，编译项目，编译完成后，，Keil uVision2也环境将自动进入Debug 模式，这时就可以调试程序了。
如果调试过程中由于通信和断电等问题时，Keil uVision2环境将会出现如下图的错误窗口，用户可以排除故障后点击Try Again重试，但是建议在出错后，重新退出Debug模式，重新编译、连接，自动进入Debug模式。
keiluvision2怎么仿真？KeiluVision2进行软件仿真调试的方法教程
keiluvision2怎么仿真？KeiluVision2进⾏软件仿真调试的⽅法教程在Keil编写好的代码,通过编译后，下载到单⽚机。
我们只能看到两种结果：第⼀实验成功，展现出我们想要的效果；第⼆实验不成功，什么效果都没有看到。
失败的原因是什么，通过硬件测试，我们⽆法看到代码在单⽚机内部⾥⾯如何运⾏、变量是如何传递、变量的变化情况等等。
Keil软件⾥⾯是提供了软件仿真调试功能。
下⾯由我带领⼤家来认识⼀下Keil uVision2进⾏软件仿真调试的⽅法。
keil uvision2 中⽂汉化特别版类型：编程⼯具⼤⼩：10MB语⾔：简体中⽂时间：2013-08-03查看详情Keil uVision2软件仿真调试教程：第⼀步：确认写好的程序能通过编译。
然后点击“Debug”→"Start/Stop Debug Session"进⼊调试模式。
如下图操作所⽰：第⼆步：调出观察窗⼝（⽤来设置要观察变量的设置窗⼝）；点击“View”→"Watch&Call Stack Window"。
如下图操所⽰：第三步：弹出的“Watch “窗⼝，如下图所⽰：第四步：在弹出的”Watch“窗⼝中设置要要观察的变量，点击”Watch#1“→双击"type F2 to edit"→输⼊要观察的变量名，在这⾥我要观察的是P11,具体操作如下：第五步：点击”单步调试“按钮，点击⼀次，同时观察”Watch“窗⼝P11变量的变化情况。
如下图所⽰：第六步：再⼀次点击”单步调试“按钮。
同时观察”Watch“窗⼝P11变量的变化情况。
如下图所⽰：教程结束，以上就是关于keil uvision2怎么仿真?Keil uVision2进⾏软件仿真调试的⽅法教程的全部内容，希望⼤家喜欢！如果你觉得这个版本的keil uvision2软件还不错，那就赶快下载使⽤吧！。

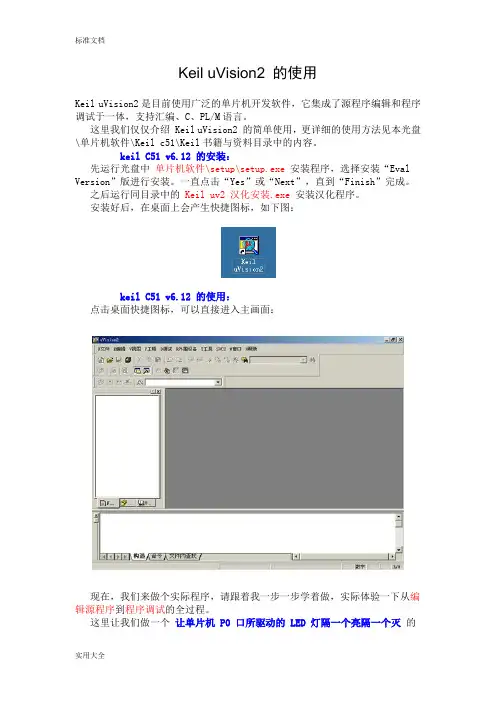

Keil_uVision2使用教程
Keil uVision2 的使用Keil uVision2是目前使用广泛的单片机开发软件，它集成了源程序编辑和程序调试于一体，支持汇编、C、PL/M语言。
这里我们仅仅介绍 Keil uVision2 的简单使用，更详细的使用方法见本光盘\单片机软件\Keil c51\Keil书籍与资料目录中的内容。
keil C51 v6.12 的安装：先运行光盘中单片机软件\setup\setup.exe安装程序，选择安装“Eval Version”版进行安装。
一直点击“Yes”或“Next”，直到“Finish”完成。
之后运行同目录中的Keil uv2 汉化安装.exe安装汉化程序。
安装好后，在桌面上会产生快捷图标，如下图：keil C51 v6.12 的使用：点击桌面快捷图标，可以直接进入主画面：现在，我们来做个实际程序，请跟着我一步一步学着做，实际体验一下从编辑源程序到程序调试的全过程。
这里让我们做一个让单片机 P0 口所驱动的 LED 灯隔一个亮隔一个灭的程序。
在Keil系统中，每做个独立的程序，都视为工程（或者叫项目）。
首先从菜但的“工程”中“新建工程...”，建立我们将要做的工程项目：新建的工程要起个与工程项目意义一致的名字，可以是中文名；我们这里的程序是实验测试程序，所以起的名字为 Test ，并将 Test 工程“保存”到C:\Keil下：接下来，Keil环境要求我们为 Test 工程选择一个单片机型号；我们选择Atmel 公司的 89C51（虽然我们使用的是89S51，但由于89S51与89C51内、外部结构完全一样，所以这里依然选择“89C51”）。
“确定”后工程项目就算建立了。
立了工程项目，肯定要实施这个工程，现在就为工程添加程序；点击“文件”中的“新建”，新建一个空白文档；这个空白文档就是让我们编写单片机程序的场所。
在这里你可以进行编辑、修改等操作。
根据题意，在文档中写入下列代码：（下列代码你暂时不要管什么意思，只要照抄正确就可以，今后在学习汇编时你会明白的）mov p0,#01010101B ;将01010101二进制代码送P0口ajmp $ ;程序在此原地踏步end ;程序结束标志写完后再检查一下，并保存文件，保存文件时，其文件名最好与前面建立的工程名相同（当然这里为 Test 了），其扩展名必须为 .Asm！“文件名”中一定要写全，如：Test.Asm；保存后的文档彩色语法会起作用，将关键字实行彩色显示：保存了Asm文件后，还要将其添加到工程中。
KEIL_uVISION2编译环境的使用图解
KEIL uVISION2编程环境使用方法1.建立一个C项目（1）运行KEIL uVISION2界面如下：图1-1打开keil界面（2）点击Project 菜单，选择弹出的下拉式菜单中的New Project，如图1－2。
给该项目命名，例text ，保存后自动变成后缀为text.uv2的文件，以后我们可以直接点击此文件以打开先前做的项目。
图1-2 新建项目图1-3给项目命名（3）选择所要的单片机型号，这里我们选择常用的Ateml 公司的AT89C52，如图1－4 所示。
完成上面步骤后，我们就可以进行程序的编写了。
图1-4 选取芯片2.新建一个程序文件图1-5 新建一个程序（1）点击图中的新建按钮，即红色的1所示的快捷键。
在新建的空白文件中即可编程。
（2）在编程之前，点击图1－5 中的3 保存新建的程序，我们把第一个程序命名为test1.c，如果使用汇编编程，则命名为test1.asm。
编程前先保存，这是一个良好的习惯，在编写的过程中可随时保存，防止误操作造成的程序丢失。
3.将程序文件添加到项目中。
如图1－6 鼠标选中屏幕左边的Source Group1 ，右击弹出菜单，在这里可以做在项目中增加减少文件等操作。
鼠标选中“Add File to Group ‘SourceGroup 1’”弹出文件窗口，选择刚刚保存的文件，按ADD 按钮，关闭文件窗，程序文件已加到项目中了。
这时在Source Group1 文件夹图标左边出现了一个小+号说明，文件组中有了文件，点击它可以展开查看。
如果想删除该项目中的程序文件，那么选中最后一行“Remove Group‘Source Group 1’and it’s Files”图1－6 把文件加入到项目文件组中3.编译运行在程序文件已被我们加到了项目中了，按照实验内容进行编程。
程序完成后点保存按钮。
接下来该编译运行了。
图中1、2、3 都是编译按钮，不同是1 是用于编译单个文件。
Keil uVision3集成开发环境安装及使用介绍_2nd
Keil uVision3集成开发环境安装及使用介绍1 概述Keil uVision3 IDE是基于Windwos的开发平台，包含一个高效的编译器、一个项目管理器和一个MAKE工具。
uVision3支持所有的Keil C51工具，包括C编译器、宏汇编器、连接/定位器、目标代码到HEX的转换器。
Windows应用程序uVision3是一个集成开发环境，它把项目管理，源代码编辑，程序调试等集成到一个功能强大的环境中。
C51美国标准优化C交叉编译器从C源代码产生可重定位的目标文件。
A51宏汇编器从8051汇编源代码产生可重定位的目标文件。
BL51连接/重定位器组合由C51和A51产生的可重定位的目标文件，生成绝对目标文件。
LIB51库管理器组合目标文件，生成可以被连接器使用的库文件。
OH51目标文件到HEX格式的转换器从绝对目标文件创建Intel HEX 格式的文件。
RTX-51实时操作系统简化了复杂和对时间要求敏感的软件项目。
2 Keil uVision3集成开发环境的安装在配套光盘的“01.Keil C 安装文件\Keil C51 v8.09a”文件夹下找到“c51v809a.exe”文件，双击该文件启动安装，出现如图1所示的安装界面。
图1 Keil C软件安装界面点击界面中的【Next】按键，出现如图2所示的软件安装许可协议界面。
图2 软件许可协议勾选其中的【I agree to all the terms of the preceding License Agreement】选项，点击界面中的【Next】按键，出现如图3所示的软件安装路径选择界面。
图3 选择安装路径选择合适的软件安装路径后，点击界面中的【Next】按键，出现如图4所示的用户信息输入界面。
图4 用户信息输入界面填写完全用户信息后，点击【Next】按键，出现如图5所示的软件安装进程界面。
图5 软件安装进程等待安装过程结束，出现如图6所示的软件成功安装结束提示界面。
如何在KEIL UVISION2、UVISION3中使用STAR系列实验仪的仿真模块
如何在Keil uVision2/uVision3中使用STAR系列实验仪的
仿真模块
☆ 安装Keil uVision2/uVision3（假如安装在C:\KEIL）
☆ 参阅使用手册第三章，安装星研集成环境软件。
（假如安装在C:\XingYan）
☆ 打开Keil安装目录下的TOOLS.INI，选择[C51]，添加一行：
TDRV0=C:\XingYan\STARKES.DLL (“STAR Driver”)
注: 如果TDRV0已被使用，请使用下一个数字，例如：TDRV1
☆ 运行Keil uVision2/uVision3，运行[Project ››Open Project]，打开一个项目，运行[Project ››Options for Target ……]，选择“Debug”，如下图：
注4注1注2注3
注5
注 6
选择“注1”，表示使用模拟调试器；选择“注2”，并在“注3”中选择“STAR Driver”，表示使用STAR系列实验仪。
选择“注5（Load Application at Startup）”，表示Keil uVision2/uVision3进入调试状态前，装载机器码到实验仪，如果不选择它，仿真器将无法正常运行。
“注6”中选择的内容会保存到项目中，下次打开该项目，系统自动恢复所选取的内容。
点击“注4”中的Settings”：
在“Cache Options”中，选择“Cache Data”、“Cache Xdata”、“Cache Code”，Keil uVision2/uVision3会提供对应的缓冲区，加快通信速度。
实验一 keil与proteus软件的使用及联调
实验一keil与proteus软件的使用及联调一．实验目的1.学会keil软件的使用方法2.学会proteus软件的使用方法3.学会keil及proteus软件的联调方法二．实验设备计算机、keil软件、proteus软件三．.实验步骤1.keil软件的使用（1）双击桌面的快捷图标，即可启动该软件，几秒种后，就会出现Keil μVision3界面。
（2）在编辑界面下，首先单击“Project”菜单，选择下拉菜单中的“New Project”，弹出文件对话窗口，选择要保存的路径，在“文件名”中输入一个工程的名称，保存后的文件扩展名为“.uv2”，这是Keil µVision3工程文件的扩展名，以后可直接单击此文件就可打开先前建立的工程。
（3）在一个新的工程创建完成后，就需要将自己编写的用户源程序代码添加到这个工程中，添加用户程序文件通常有两种方式：一种是新建文件，另一种是添加已创建的文件。
a．单击菜单栏【File】→“New”选项，在这个窗口会出现一个空白的文件编辑画面，用户可在这里输入编写的程序源代码。
单击【File】→“Save”选项），保存文件，文件名的扩展名应为“.c”。
b．右键单击“Source Group1”，选择“Add File to‘Source Group1’” 选项，在该窗口中选择要添加的文件，点击这个文件后，单击“Add”按钮，再单击“Close”按钮，文件添加完成。
（4）单击快捷按钮中的，对当前文件进行编译，直至提示信息显示没有错误为止。
（5）程序编译没有错误后，就可以进行调试与仿真。
单击开始/停止调试的快捷按钮（或在主界面点击【Debug】菜单中的“Start/Stop Debug Session”选项），进入程序调试状态。
2. proteus软件的使用（1）双击桌面的快捷图标，即可启动该软件，几秒种后，就会出现proteus软件界面。
（2）在“菜单”项中点击【模板】按钮，（3）在ISIS菜单栏中选择【系统】→“设置图纸尺寸”菜单项，出现图如4-19对话框，用户可选择图纸大小或自定义图纸大小。
KEIL uvsion 2调试程序方法(简要)
用KEIL uvsion 3软件调试程序的流程和方法（1）用汇编语言或C语言创建源程序使用菜单“File->New”或点击工具栏的新建文件按扭，即可在项目窗口的右侧打开一个新的文本编辑窗口。
编辑完文件后，保存该文件，注意必须加上扩展名（汇编语言源程序一般用asm或a51为扩展名）。
（2）创建一个项目，从器件库中选择目标器件，配置工具设置点击“Project->New Project…”菜单，出现一个对话框，要求给将要建立的工程起一个名字（默认保存类型为uv3/uv2）下一步，选择目标CPU（即你所用芯片的型号），（先选择生产该CPU的公司，然后点“+”，从下拉列表中即可看到具体的CPU）,然后点击“确定”按钮回到主界面。
此时在工程窗口的文件页中，出现了“Target 1”,前面有“＋”号，点击“＋”号展开，可以看到下一层的“Source Group1”,这时的工程是一个空的工程。
（3）向项目中添加源文件。
右击界面左边项目窗口中的“Source Group1”,选择“Add file to Group” Source Group1“，出现” Add file to Group” Source Group1“对话框。
在对话框下面的”文件类型“改为”*.*“，找到需加入的.asm文件，双击该文件名，即可把该文件加入项目。
（4）设置工程项目点击左边Project窗口中的Target1，然后使用菜单”Project->Options for target “target1”“即出现对工程设置的对话框。
共八个页面，大多数取默认值即可。
选几个比较重要的做下说明：Target页Xtal：晶振频率值，默认值是所选目标CPU的最高可用频率值，该数值与最终产生的目标代码无关，仅用于软件模拟调试时显示程序执行时间。
正确设置该数值可使用显示时间与实际所使用时间一致，一般将其设置成与你的硬件所用晶振频率相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伟福V8和V5仿真器在Keil uVision2/uVision3调试环境使用指南(转载) 2009-09-19 21:10
第一步：设置前的准备
先安装好VW调试软件和Keil调试环境。
第二步：安装V8/V5/SH51/SP51仿真器在Keil硬件驱动
启动VW调试环境，打开“帮助”菜单下的“安装KEIL驱动”，在弹出的对话框中正确选择已经安装的keil安装路径。
第三步：调试模式设置
在Keil uVision2中打开项目，选择Project\Options for Target 'XXX'或点击如下图所示的图标：
出现如下的项目设置对话框：
如上图所示，切换到“Debug”选项卡，将默认的Use Simulator（使用软件模拟器）切换到Use...“XXX”，选择“伟福V系列仿真器”（WAVE V series Driver 为英文版），然后将以下的两项都选中：Load Application at Sta...，Go till main...，
然后点击Settings，进入仿真器设置对话框，如下图所示：
然后进入“仿真头设置”，如下图所示：
设置好以后两次确定，即完成了仿真器的设置，回到keil的Debug选项卡，再次确定完成项目设置。
*注：如果在第二步的“安装KEIL驱动”后上述下拉框中没有“伟福V系列仿真器”，那么第二步操作可能由于某些原因例如tools.ini属性是只读的等原因而安装失败了，可以参照网站“下载专区”的第三页中的“Wave V系列仿真器嵌入Keil调试环境驱动”进行手动安装keil驱动。
第四步：开始调试项目
在完成上述设置后，编译项目，编译完成后，，Keil uVision2也环境将自动进入Debug模式，这时就可以调试程序了。
如果调试过程中由于通信和断电等问题时，Keil uVision2环境将会出现如下图的错误窗口，用户可以排除故障后点击Try Again重试，但是建议在出错后，重新退出Debug模式，重新编译、连接，自动进入Debug模式。
在Keil下用伟福调试程序
分类：嵌入式2011-09-26 16:42 125人阅读评论(1) 收藏举报最近，上头让我修改AT89C52的程序。
前人写的程序真是不敢恭维。
您见过10000多行的程序在一个.c文件里吗？这个程序就是。
许我超大型的while循环，4层switch嵌套。
变量拼音，英文混合命令，逻辑层次不对齐。
看了此神人写的神码，我以后再也不敢随便接修改别人程序的活了。
小小抱怨了一下。
希望各位程序员们，写代码的时候还是要注意规范。
都是程序员，何必相互为难彼此呢？
说到修改89C52的程序。
我需要调试工具。
公司原来用的调试工具是"伟福E6000/S"。
说到这个调试器，它提供编译环境，我同样不敢恭维。
用起来非常不爽！还好，可以在Keil
进行调试。
具体方法如下：
我用的是Keil V8.15版的，可能有所不同。
步骤一：在所有的设置前，必须先安装好WAVE6000调试软件，选择好安装路径，在下面的设置中将会用到。
步骤二：设置编译后启动伟福
在Keil uVision2中打开项目，打开Options for Target …XXXX‟对话框
打开User项，出现如下图所示的对话框。
表示，编译后Keil要启动Wave.exe程序。
为了在调试之前初始化调试器。
步骤三：设置调试参数
在Options for Target …XXXX‟对话框中选中"Debug"栏。
选择Keil Monitor-51 Driver，并选择前面的Use单选。
点击“Settings”按钮，弹出调试对话框。
如上配置，端口选择COM1，这要根你调试器与PC机连的COM口一致。
波特率选择为57600bps，也可以选择115200bps。
只要与后头调试器的配置一致便可。
（建议使用57600bps，因为115200bps下常出现调试中与调试器数据通信失败的问题。
）
步骤四：完成配置，小试一下。
当我们重新编译程序时，编译器就会启动伟福调试软件。
如果显示的波特率与上一步配置的不一致，则修改成一致。
设置OK了，就单击“好”按扭。
然后，伟福调试程序会初始化仿真器。
弹出如下消息框：
点“好”，然后关闭伟福调试程序。
其实，打开伟福，我们要的就是让它初始化仿真器罢了。
现在仿真器初始化完毕，它也该退下了。
Keil开始工作了。
看到这个，Keil的仿真调试功能基本上就没有问题了。
