太和医院武当山院区药品冷库方案及技术参数

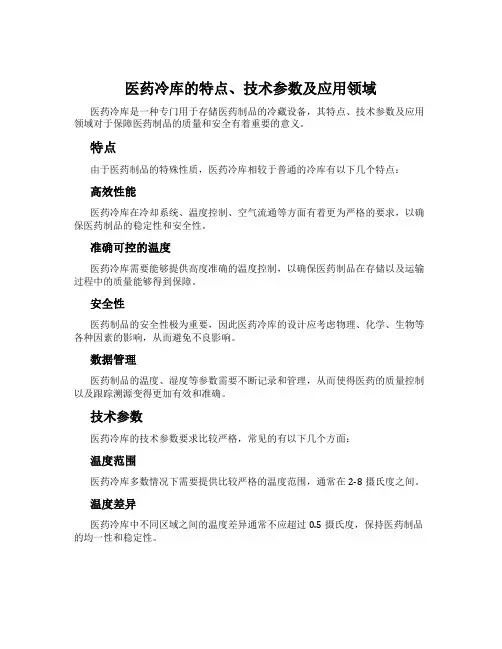

医药冷库的特点、技术参数及应用领域
医药冷库的特点、技术参数及应用领域医药冷库是一种专门用于存储医药制品的冷藏设备，其特点、技术参数及应用领域对于保障医药制品的质量和安全有着重要的意义。
特点由于医药制品的特殊性质，医药冷库相较于普通的冷库有以下几个特点：高效性能医药冷库在冷却系统、温度控制、空气流通等方面有着更为严格的要求，以确保医药制品的稳定性和安全性。
准确可控的温度医药冷库需要能够提供高度准确的温度控制，以确保医药制品在存储以及运输过程中的质量能够得到保障。
安全性医药制品的安全性极为重要，因此医药冷库的设计应考虑物理、化学、生物等各种因素的影响，从而避免不良影响。
数据管理医药制品的温度、湿度等参数需要不断记录和管理，从而使得医药的质量控制以及跟踪溯源变得更加有效和准确。
技术参数医药冷库的技术参数要求比较严格，常见的有以下几个方面：温度范围医药冷库多数情况下需要提供比较严格的温度范围，通常在2-8摄氏度之间。
温度差异医药冷库中不同区域之间的温度差异通常不应超过0.5摄氏度，保持医药制品的均一性和稳定性。
空气流通医药冷库需要在机内实现正常的空气流通，以避免任何可能导致医药制品变坏的因素影响其质量。
回收系统医药冷库必须配备回收系统，以便在机内溢出的氨、硫化氢或其他有害气体不断清除。
应用领域医药冷库在以下领域均有重要的应用：制药企业医药冷库在制药企业的工艺和质控环节中起到了重要的作用，特别是对于高质量的生产和产品的稳定性有着至关重要的作用。
医院医药冷库在医院中也有着非常重要的应用，用于存放各种药品等。
运输医药制品在运输过程中需要进行冷藏，而医药冷库就是支撑这一过程的重要环节。
研究机构医药冷库在研究机构中的应用非常重要，旨在保障研究成果稳定并更好地实现数据管理。
总之，医药冷库是制药行业、医疗卫生及相关机构必不可少的重要设备，并将在未来继续得到广泛的应用。
小型医药冷库工程设计方案
小型医药冷库工程设计方案一、项目背景随着医疗技术的不断发展，医药行业对冷链物流的需求越来越大。
医药冷库在医疗物流体系中发挥着非常重要的作用，能够确保药品的质量和安全，同时也能够确保医药物流的高效运转。
因此，设计一套符合医药行业需求的冷库工程方案显得尤为重要。
二、冷库设计的基本要求1. 温度控制医药冷库在温度控制方面相比普通冷库有更高的要求。
常见的医药储存温度一般为2～6℃和8～15℃，另外还有一些特殊的要求，比如冻干制剂需要低于-20℃的温度。
因此，冷库需要有高精度的温度控制设备，能够保证储存温度的稳定性。
2. 温湿度监控医药冷库中的药品对湿度的要求也非常严格，为了保证药品的质量，冷库需要配备高精度的湿度监控设备，能够保持稳定的湿度。
3. 防火与安全医药冷库中储存的是大量的生命药品，因此在设计防火设施时也需要有更高的标准，防火等级需达到丙级。
另外，医药冷库的门禁系统和监控系统也需要更加健全，以确保医药的安全性。
4. 空气洁净和消毒医药冷库中对空气质量的要求也相对较高，需要保证空气的洁净度。
此外，冷库还需要有相应的消毒设施，确保存放的药品不受细菌等外界污染。
5. 能源消耗在设计医药冷库时，还需要考虑到其能源消耗的问题。
为了降低能源消耗，可以采用节能材料和设备，设计合理的通风与隔热系统。
三、冷库结构及设备选型1. 冷库结构医药冷库的结构需要考虑到药品的储存和取出的便利性。
为了方便存取，可以考虑采用较大的货架结构，同时也需要有合理的通道设计，以保证人员能够方便进行操作。
2. 冷库设备选型a. 制冷设备医药冷库的制冷设备需要具有高效节能的特点，同时也需要具备高精度的温度控制能力。
常见的医药冷库制冷设备有压缩机冷水机组和吸收式冷水机组，可以根据需要进行选型。
b. 温湿度控制设备医药冷库中需要配备高精度的温湿度控制设备，以确保药品的储存环境。
可以选择具有智能控制功能的温湿度控制系统，以实现对冷库环境的自动监控和调节。
太和医院武当山院区设备采购技术参数表
行年以上的真空燃气热水锅炉成功案例可供参考；
、燃烧器选用一线品牌（如意大利百得、利雅路、富士特等燃气燃烧器），燃烧控制方式为比例调节。
、锅炉制造许可证级及以上。
、锅炉炉体真空度保持年以上，保持不了，若造成炉体腐蚀，免费更换炉体。
序号
设备名称
数量
供货范围
真空燃气热水锅炉
台
锅炉、燃烧器及辅助部件，并就位到基础上，指导安装及调试
真空燃气热水锅炉
台
锅炉、燃烧器及辅助部件，并就位到基础上，指导安装及调试
直流式燃气蒸汽锅炉吨
台
锅炉、燃烧器及辅件，并就位到基础上，指导安装及调试，锅炉检验等
箱式智能卫生热水机组
台
台热水循环泵，一台立方热水罐，台电动控制阀（配西门子执行器），压力变送器，温度传感器，智能控制柜，阀类，管道，底座，箱体等，含就位。
、控制柜内配两台变频器，采用二拖四控制方式，确保一台变频器故障时，另一台依然可以控制三台泵变频运行。变频器选用，西门子或同档位进口品牌。
、具有标准的接口，采用协议，可实现多台锅炉的远程群控功能。
二、服务要求
、本项目属新装工程，供方承担设备的运输、卸货、现场开箱检查、安装集成、调试，按能开机运行正常要求施工并验收，中途医院不另增加费用，安装尺寸以机组设计位置尺寸为准需重新复核。
具有标准的接口，采用协议，可实现多台锅炉的远程群控功能。
、箱式智能卫生热水机组质量要求及技术规范
、水泵使用标准电机，效率等级为，优先采用格兰富，威乐或同档位进口品牌。
、电动控制阀公称压力为，耐温≥℃。电动控制阀具有手动机械操作功能，阀体配国内知名品牌，执行器配原装西门子（），丹弗斯或同档位进口品牌。

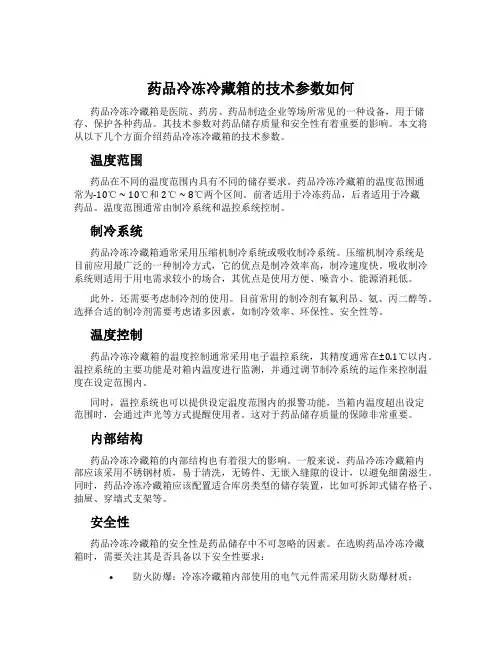

药品冷冻冷藏箱的技术参数如何
药品冷冻冷藏箱的技术参数如何药品冷冻冷藏箱是医院、药房、药品制造企业等场所常见的一种设备，用于储存、保护各种药品。
其技术参数对药品储存质量和安全性有着重要的影响。
本文将从以下几个方面介绍药品冷冻冷藏箱的技术参数。
温度范围药品在不同的温度范围内具有不同的储存要求。
药品冷冻冷藏箱的温度范围通常为-10℃ ~ 10℃和2℃ ~ 8℃两个区间。
前者适用于冷冻药品，后者适用于冷藏药品。
温度范围通常由制冷系统和温控系统控制。
制冷系统药品冷冻冷藏箱通常采用压缩机制冷系统或吸收制冷系统。
压缩机制冷系统是目前应用最广泛的一种制冷方式，它的优点是制冷效率高，制冷速度快。
吸收制冷系统则适用于用电需求较小的场合，其优点是使用方便、噪音小、能源消耗低。
此外，还需要考虑制冷剂的使用。
目前常用的制冷剂有氟利昂、氨、丙二醇等。
选择合适的制冷剂需要考虑诸多因素，如制冷效率、环保性、安全性等。
温度控制药品冷冻冷藏箱的温度控制通常采用电子温控系统，其精度通常在±0.1℃以内。
温控系统的主要功能是对箱内温度进行监测，并通过调节制冷系统的运作来控制温度在设定范围内。
同时，温控系统也可以提供设定温度范围内的报警功能，当箱内温度超出设定范围时，会通过声光等方式提醒使用者。
这对于药品储存质量的保障非常重要。
内部结构药品冷冻冷藏箱的内部结构也有着很大的影响。
一般来说，药品冷冻冷藏箱内部应该采用不锈钢材质，易于清洗，无铸件、无嵌入缝隙的设计，以避免细菌滋生。
同时，药品冷冻冷藏箱应该配置适合库房类型的储存装置，比如可拆卸式储存格子、抽屉、穿墙式支架等。
安全性药品冷冻冷藏箱的安全性是药品储存中不可忽略的因素。
在选购药品冷冻冷藏箱时，需要关注其是否具备以下安全性要求：•防火防爆：冷冻冷藏箱内部使用的电气元件需采用防火防爆材质；•电源接地：冷冻冷藏箱的电源线应该接地，以避免漏电造成人身伤害；•门锁系统：药品冷冻冷藏箱的门锁系统应该坚固、稳定，以防止非法侵入；•物联网智能化：药品冷冻冷藏箱应有物联网智能化设计，能及时获取设备运行状态和药品储存情况。
中药材冷库设计的技术参数
中药材冷库设计的技术参数摘要：一、引言二、中药材冷库设计的基本要求1.库房建筑结构2.制冷系统3.保温材料4.通风系统三、中药材冷库的温度与湿度控制1.温度控制2.湿度控制四、中药材冷库的安全设施1.消防设施2.防盗设施3.应急预案五、中药材冷库的运营与管理1.库房管理2.库存管理3.人员培训六、总结正文：一、引言随着我国中医药事业的蓬勃发展，对中药材储存条件的要求越来越高。
中药材冷库作为专业储存中药材的场所，其设计合理性直接影响到中药材的品质和安全性。
本文将从中药材冷库设计的技术参数入手，探讨中药材冷库的设计要求、温度与湿度控制、安全设施以及运营与管理等方面，为中药材冷库建设提供参考。
二、中药材冷库设计的基本要求1.库房建筑结构中药材冷库的建筑结构应具备良好的保温性能，常用材料包括钢筋混凝土、砖墙、彩涂钢板等。
同时，库房应设有足够的承重能力，以满足不同品种和数量的中药材储存需求。
2.制冷系统制冷系统是中药材冷库的核心部分，应选择高效、节能、可靠的制冷设备。
根据库房面积和储存需求，可选择螺杆式、活塞式或涡旋式制冷机组。
制冷系统应具备自动控制功能，以保证库房内温度的稳定。
3.保温材料中药材冷库的保温材料应具有优良的保温性能和抗老化性能。
常用保温材料包括聚氨酯、玻璃纤维、岩棉等。
保温层的厚度应根据库房温度要求和个人实际情况进行选择。
4.通风系统通风系统对中药材冷库内湿度的控制具有重要意义。
设计时应考虑通风设备的选型和布局，确保库房内空气流通，防止湿度过高或过低。
三、中药材冷库的温度与湿度控制1.温度控制中药材冷库的温度控制应根据不同品种的中药材储存要求进行设定。
一般来说，温度控制在2-8℃较为适宜。
温度控制系统应具备实时监测和自动调节功能，确保库房内温度稳定。
2.湿度控制中药材冷库的湿度控制同样重要。
湿度控制在45%-75%为宜。
可通过加湿设备、除湿设备以及通风系统等手段进行湿度调节。
四、中药材冷库的安全设施1.消防设施中药材冷库应配备完善的消防设施，包括灭火器、消防水带、火灾报警系统等。
冷库技术方案
冷库技术方案（一）、根据贵公司所提供的技术参数、我公司设计方案如下：主机均采用风冷压缩冷凝机组，未端采用空调机组。
通过风道风口将冷风送到库内各个角落，从而达到降温的目的，同时也满足了温度均匀性；通过排风机组将库内的空气排出，从室外直接引进新风并通过处理后送入库内，达到换气的目的，保持水果的新鲜。
我公司可满足贵公司的指标如下：1. 库内温度在0℃~5℃之间，每个库温度不同，并随货物和季节达到不同变化。
2.库温波动在2℃内。
3.冷量可根据需要持续供应，大小由机组自行调节，冷风机要常开（融霜除外）。
4.4、6库的风机、风道及风口均采用不锈钢。
5.库内湿度保持在95%以上，并且换新风的风量按贵公司的所提供的冷间设备负荷中的Q3来配置机组。
6.为了确保库内温度的稳定，我们配置了主、副蒸发器双系统；在保证了温度稳定的同时也大大减少了在主蒸发器化霜时而引起的温度波动。
7.为了更为准确的反映库内温度，我们设计选用了温度记录仪，从而可以真实的了解库内温度，为具体分析冷库温度提供了必要的依据。
（二）、主机及未端的选型1、2号冷库选用制冷主机为A12.2X2-AL，数量为一台，压缩机为德国比泽尔压缩机，型号为4N-12.2；当冷暖温度为40℃、蒸发温度为-10℃时，压缩机的制冷量为：29.75KW，主机制冷量为59.5KW （考虑风机电机热、除霜热等因素）＞冷间机械负荷40.284KW。
未端采用直冷吊顶空调器，其型号为；主蒸发器ADK14.5，共2台，副蒸发器ADK082，共2台。
主蒸发器每台风机风量14500 m3/h，其中新风量3500 m3/h，排风量7000 m3/h。
3号冷库选用制冷主机为A6.2X2-AL，数量为一台，压缩机为德国比泽尔压缩机，型号为4V-6.2；当冷暖温度为40℃、蒸发温度为-10℃时，压缩机的制冷量为：14.75KW，主机制冷量为29KW （考虑风机电机热、除霜热等因素）＞冷间机械负荷21.451KW。
医药速冻冷库工程设计方案
医药速冻冷库工程设计方案一、项目概述随着医药产业的发展，医药速冻冷库在医药生产、储存与运输方面起着至关重要的作用。
本设计方案旨在针对医药速冻冷库的特殊需求，进行详细的工程设计，以确保医药产品能够在安全、稳定的温度条件下进行储存与运输。
二、工程目标1. 设计一个医药速冻冷库，能够满足医药产品的速冻、储存和运输需求。
2. 确保医药速冻冷库的温度、湿度、细菌控制等指标符合医药产业的相关法规要求。
3. 提高医药速冻冷库的能源利用率，降低能源消耗和运营成本。
4. 保证医药速冻冷库的安全性和可靠性，减少温度异常和其他意外事件的发生。
三、工程设计方案1. 冷库选址医药速冻冷库的选址应远离污染源和化工厂，尽量选择开阔的地带，以确保周围环境的洁净度。
同时需要考虑到交通便捷性和对医药产品的运输便利性。
2. 冷库结构设计医药速冻冷库的结构应具有良好的隔热性能和密封性，确保冷库内部温度稳定。
同时需要采取防火、防爆等安全措施，保障医药产品的安全。
3. 冷库温度控制系统采用先进的自动化控制系统，实现医药产品速冻、储存和运输过程中的温度控制。
同时应配备温度报警系统和远程监控系统，及时发现温度异常并采取相应措施。
4. 冷库湿度控制系统医药速冻冷库需要配备精准的湿度控制系统，以确保储存的医药产品不受潮。
同时应合理设计通风系统，保持冷库内部空气流通和湿度均衡。
5. 冷库冷却系统应选用高效节能的制冷设备，以确保医药速冻冷库的运行稳定性和节能性。
同时要考虑备用制冷设备，以应对制冷设备故障或维修情况。
6. 冷库内部设施医药速冻冷库内部设施应符合GMP（Good Manufacturing Practice）要求，包括储存架、货架、保鲜设备等。
同时应设置充分的照明设备，方便操作人员进行货物管理和检验。
7. 安全与环保医药速冻冷库要配备完善的安全系统，包括灭火设备、安全出口、排放系统等，确保医药产品、人员和设备的安全。
同时应考虑制冷剂的安全使用和循环利用，以确保环境保护。
医药冷库设计方案说明
设计方案说明一、设计依据参照冷库设计规范(GB50072-2001) 工业金属管道设计规范（GB50316-2002）工业金属管道工程施工及验收规范（GB50235-97）建筑设计防火规范（GB50016-2006）建设方对制冷工艺设计的要求二、设计范围医药冷库制冷设计三、设计计算参数所在地:上海市1 室外气象参数2 冷藏库容积,库容量和设计参数高温库外形尺寸：24m*6m*3m,低温库外形尺寸：8m*6m*3m四、制冷剂,供液方式及除霜方式本工程高温库采用R22制冷剂，低温库采用R404A制冷剂，直接膨胀供液，冷却设备采用冷风机，上进下出，分液器分液，冷风机采用电热融霜。
五、冷间设备制冷负荷、蒸发温度系统、冷却方式及系统制冷机械负荷。
1 冷间设备制冷负荷(冷藏库日进货量按库容量的8%计).2 蒸发温度系统,冷却方式及制冷机械负荷六、风冷压缩冷凝机组的配置七、库房设备的配置冷藏库冷却设备配氟冷风机,各房间蒸发面积见下表:八、制冷系统安全保护和自动控制压缩机单机保护(高压过高，冷凝风机电流过载，压缩机电流过载)，冷风机电机过载停冷风机，冷风机电热融霜翅片温度高停冷风机，融霜由压力控制器根据蒸发压力设定值及幅差，控制风冷压缩冷凝机组自动开停，由库房温度传感器，微电脑温度控制器控制压缩机启闭，冷风机开停，及非电控系统的热力膨胀阀，组成库温自控回路；由微电脑温度控制器(带除霜控制功能)按设定时间段定时自动电热融霜；由库房温度传感器，微电脑温度控制器，温湿度记录仪，实现库温检测、显示、记录、保存。
九、制冷剂管道设计压力、设计温度、管材及保温本工程氟制冷管道系统-5°c、-25°c蒸发温度的氟低压管道设计温度为-5°c~+40°c，设计压力为1.75MPa(表压，下同)，气密性试验压力2.0MPa；氟管道管材采用GB/T10833-2007紫铜管. 管件材料与管道材料相应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太和医院武当山院区药品冷库方案及技术参数
一、设计依据：
用户提供的相关技术参数和要求等；
国家有关规：
《冷库设计规》；《冷库制冷设计手册》商业部编
《采暖通风与空气调节设计规》(年版)
《空气调节设计手册》 (电子工业部第十主编)
《洁净厂房设计规》
二、技术参数
（一）工程项目所在地气象资料：
极端最高温度：＋℃；极端最低温度： .℃
湿球温度：℃；夏季通风室外计算温度：℃
（二）设计蒸发温度：
冷藏库库温℃，蒸发温度℃
三、冷库方案
、用户要求：拟在新医院一楼建西药仓库药品冷藏库、阴凉库（面积约㎡，其中冷藏库㎡，阴凉库㎡）及门诊药房冷藏库、阴凉库（面积约㎡，其中冷藏库㎡阴凉库约㎡），冷藏库库温℃到℃围；阴凉库库温℃围，贮存生物制品等药品；
、根据用户的使用需求，库房选用高密度无污染、无异味、高隔热性能的双面彩钢镀锌保温板，钢板压加强筋以增加强度；
、为节约能源，避免冷气外泄，现场负责人要求采用阴凉库建冷藏库的方式；为减小冷库门开启所占用空间，要求所有冷库门均采用平移门的开启方式。
因西药冷库门较大，采用电动冷库门；门诊药房冷库门外侧为中型平移冷库门，用于下班后密封关闭；因门诊药房冷库门开启频繁，门侧增加电动感应门，上班时打开平移门，电动感应门在有人进出时自动开启、闭合，便于物流快捷通畅；下班时关上平移门。
、设备：因院方考虑外墙整体美观及降低噪声采用冷库专用风冷一体机组，机组拥有防护外壳，可以防雨、防晒、抗风、降低噪音。
压缩机为进口产品，库冷却设备采用冷风机，其制冷剂管路为纯铜管；因受地理位置的限制，冷库外机安装位置待最后确定，为保证设备正常运行，需采用回油装置
保证其冷冻油回油正常。
、系统采用微电脑全自动控制箱，根据用户需要配置智能温度记录打印报警仪，实现冷库库温全程跟踪记录，以符合认证要求；
、系统设有高低压保护、相序保护、过载保护、缺相保护、过热保护、过流保护等，以确保设备不受损坏；
、库设数盏冷库灯，库灯不与门联动，关门后库仍可作业；
、冷风机冷凝水管冲霜水管，采用本公司开发的节能封头，既能保证冲霜水顺利流出，又能防止冷空气通过水管渗漏。
、因冷库需要通行手推车，在高密保温板上铺设一层竹模板可耐碾压，表层再粘接进口板。
门诊药房冷库平面图
药库冷库平面图。
