额定漏电动作电流
漏电开关参数
漏电开关参数漏电开关是一种用于安全电气系统的重要安全设备。
它可以监测到设备或电路中的漏电情况，并在发现漏电时切断电源，避免电流通过人体造成触电危险。
漏电开关的参数对于保证安全操作至关重要，下面将详细介绍漏电开关的常见参数及其作用。
1.额定电流（In）：额定电流是指漏电开关能够正常工作的最大电流值。
通常用安培（A）为单位表示。
漏电开关的额定电流应根据电路的负载情况来选择，以确保其能够稳定正常工作。
2.动作电流（I△n）：动作电流是漏电开关在发生漏电时切断电源的电流阈值。
一旦电路中流过的漏电电流超过动作电流，漏电开关会迅速切断电源，以阻止漏电电流通过人体造成触电危险。
3.漏电保护动作时间（t△）：漏电保护动作时间是指漏电开关在发生漏电时切断电源的时间。
通常用毫秒（ms）为单位表示。
漏电保护动作时间应尽可能短，以最大程度地保护人身安全。
4.额定断路能力（Icu）：额定断路能力是指漏电开关能够正常工作的最大短路故障电流。
它反映了漏电开关在面对短路故障时的能力。
额定断路能力应根据电路的负载情况和短路电流来选择，以确保漏电开关能够安全可靠地工作。
5.隔离性能（Ui）：隔离性能是指漏电开关在切断电源时，其触发元件与电源系统之间的绝缘程度。
隔离性能直接影响到漏电开关的安全性能。
漏电开关的隔离性能应符合国家电气标准和规范的要求。
6.剩余电流动作特性：漏电开关的剩余电流动作特性通常根据漏电电流的大小和持续时间来划分。
常见的动作特性有A型、AC型和B 型。
A型适用于一般用途，AC型适用于电容负载，B型适用于特殊要求的低电压系统。
7.误动作灵敏度：误动作灵敏度是指漏电开关在正常工作条件下，无故触发断电的能力。
误动作可能会导致电路中断，造成不必要的停电和损失。
因此，漏电开关的误动作灵敏度应尽可能低。
8.工作环境条件：漏电开关的工作环境条件包括温度、湿度和海拔高度等因素。
漏电开关应符合国家标准和规范对于工作环境条件的要求，以确保其稳定可靠地工作。
漏电保护器额定漏电动作电流的选择
漏电保护器额定漏电动作电流的选择
正确合理地选择漏电保护器的额定漏电动作电流非常重要：一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作;另一方面，漏电保护器在正常泄漏电流作用下不应动作，防止供电中断而造成不必要的经济损失。
漏电保护器的额定漏电动作电流应满足以下三个条件：
(1) 为了保证人身安全，额定漏电动作电流应不大于人体安全电流值，国际上公认30 mA 为人体安全电流值;
(2) 为了保证电网可靠运行，额定漏电动作电流应躲过低电压电网正常漏电电流;
(3) 为了保证多级保护的选择性，下一级额定漏电动作电流应小于上一级额定漏电动作电流，各级额定漏电动作电流应有级差112～215 倍。
第一级漏电保护器安装在配电变压器低压侧出口处。
该级保护的线路长，漏电电流较大，其额定漏电动作电流在无完善的多级保护时，最大不得超过100mA;具有完善多级保护时，漏电电流较小的电网，非阴雨季节为75mA，阴雨季节为200mA，漏电电流较大的电网，非阴雨季节为100 mA，阴雨季节为300mA。
第二级漏电保护器安装于分支线路出口处，被保护线路较短，用电量不大，漏电电流较小。
漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间, 一般取30～ 75 mA。
第三级漏电保护器用于保护单个或多个用电设备，是直接防止人身触电的保护设备。
被保护线路和设备的用电量小，漏电电流小，一般不超过10mA，宜选用额定动作电流为30 mA，动作时间小于0.1 s 的漏电保护器。
漏电开关参数

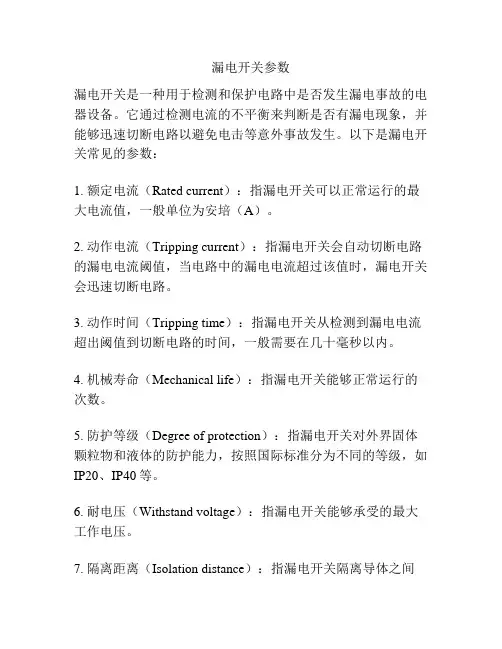

漏电开关参数
漏电开关是一种用于检测和保护电路中是否发生漏电事故的电器设备。
它通过检测电流的不平衡来判断是否有漏电现象，并能够迅速切断电路以避免电击等意外事故发生。
以下是漏电开关常见的参数：
1. 额定电流（Rated current）：指漏电开关可以正常运行的最大电流值，一般单位为安培（A）。
2. 动作电流（Tripping current）：指漏电开关会自动切断电路的漏电电流阈值，当电路中的漏电电流超过该值时，漏电开关会迅速切断电路。
3. 动作时间（Tripping time）：指漏电开关从检测到漏电电流超出阈值到切断电路的时间，一般需要在几十毫秒以内。
4. 机械寿命（Mechanical life）：指漏电开关能够正常运行的次数。
5. 防护等级（Degree of protection）：指漏电开关对外界固体颗粒物和液体的防护能力，按照国际标准分为不同的等级，如IP20、IP40等。
6. 耐电压（Withstand voltage）：指漏电开关能够承受的最大工作电压。
7. 隔离距离（Isolation distance）：指漏电开关隔离导体之间
的最小距离，以确保电路的安全隔离。
以上是漏电开关常见的参数，具体的参数值会根据不同的产品和规格而有所差异。
在选择漏电开关时，需要根据实际需求和电路情况来确定合适的参数。
漏电保护器国家质量标准
漏电保护器国家质量标准：
漏电保护器的国家质量标准包括以下几个方面：
1.工作电压：漏电保护器的工作电压应符合GB 6829-2008《家用和类似用途固定式漏电保护
器》的要求。
一般情况下，漏电保护器的额定电压为220V，但也会有其他额定电压的漏电保护器。
2.额定漏电动作电流：漏电保护器的额定漏电动作电流应符合GB 6829-2008的规定，一般应
大于等于30mA。
而对于特殊应用的场合，也会有其它额定漏电动作电流的漏电保护器。
3.响应时间：漏电保护器的响应时间应符合GB 6829-2008的规定。
一般情况下，漏电保护器
的响应时间应小于等于0.1秒。
4.界面直观性和操作可靠性：漏电保护器的界面直观性和操作可靠性应符合GB 16917.1-2014
《电气装置的一般要求》的规定，确保使用者可以方便地判断漏电保护器是否正常。
5.温度及环境湿度要求：漏电保护器应能在-5℃~+40℃的温度范围内正常工作，同时，在相对湿度
不大于50%的环境下也应能保证安全可靠地使用。
额定剩余动作电流(漏电动作电流)I△n的选择
额定剩余动作电流(漏电动作电流)I△n的选
择
1．额定剩余动作电流I△n的选择
单机配用时I△n4IX;
分支路配用时I△n2.5IX,同时还要满意最大一台电动机运行时
I△n4IX(此IX按电动机运行时的值取);
主干线或全网配用时I△n2.IX.
以上各式中:I△n-—额定剩余动作电流mA;
IX —线路或电动机实测或是阅历值的泄漏电流mA;.
2. 额定剩余不动作电流I△no的值:
I△no=1/2 I△n
3．剩余电流淌作继电器I△n的值:
目前剩余电流淌作继电器(电磁式)I△n的值有100mA、200mA和500mA 几种.能引燃起火的电弧电流通常在500mA以上.单就预防电气火灾而言,取I△n为500mA,I△no为250mA为宜.
4．级间爱护协作的动作电流和动作时间:
动作电流和动作时间的选择应考虑上下级爱护的协调协作.从选择性、牢靠性动身,按分级爱护,下级与上级应有选择性的原则来设计.动作电流和动作时间应符合下列规定:
(1) I△n1K I△n2
(2) tF tFD
式中:
I△n1——上一级的额定剩余动作电流mA;
I△n2——下一级的额定剩余动作电流mA;
K—牢靠系数取2;
tF——上一级的可反回时间s;
tFD——下一级的可反回时间s.
在正常状况下,按上述式子选择各级剩余动作电流和动作时间,一般不会引起误动作.。
rcd额定动作电流
rcd额定动作电流额定动作电流（Rated Current Device，简称RCD），也被称为漏电保护器，是一种用于保护电气设备和人身安全的设备。
额定动作电流是指在正常工作条件下，RCD所能承受的最大电流。
本文将详细介绍额定动作电流的概念、作用、测试和选择。
首先，额定动作电流是一种重要的安全指标，用于检测和评估RCD的性能。
它表示了RCD在额定电压下断开电路的能力。
通常情况下，额定动作电流的数值越大，表示RCD能够承受更大的电流并且在更短的时间内断开电路。
这样可以更有效地保护电气设备免受电流过载和漏电的影响。
其次，额定动作电流的作用是在电气故障发生时迅速切断电路，防止电流流经受伤的人体或者损坏电气设备。
漏电保护器能够感测到电流的不平衡，一旦发现电流流向地面而不是正常的回路，RCD会立即触发动作，切断电路，保持人身安全。
额定动作电流的选择应该根据电气设备的额定电流和负载特性来决定，以确保在正常情况下不会误动作，同时在电气故障发生时能够及时切断电路。
测试额定动作电流是确保RCD正常工作的重要步骤。
这一测试需要使用专业的测试设备和方法，以模拟电气故障发生的情况。
测试时需要将额定电流的电流流经RCD，观察其是否能够在合适的时间内切断电路。
如果RCD能够在额定动作电流下正常工作，即在要求的时间内切断电路并保持人身安全，则被认为是合格的。
正确选择额定动作电流是非常重要的。
一般情况下，电气设备的额定电流应小于或等于RCD的额定动作电流，以确保正常工作时不会误动作。
同时，还需要考虑到负载的特性，如果负载具有较大的启动电流或者瞬时电流峰值，额定动作电流的选择应该要更加谨慎。
总之，额定动作电流是RCD性能的重要指标，它决定了RCD 能够在额定电压下断开电路的能力。
正确选择和测试额定动作电流对于保护电气设备和人身安全至关重要。
只有在合适的额定动作电流下，RCD才能在电气故障发生时及时切断电路，确保人身安全，并减少设备损坏的风险。
漏电开关参数
漏电开关参数一、漏电开关的作用和原理漏电开关是一种用于保护电路和人身安全的电气装置。
它能够在电路发生漏电时迅速切断电源，防止漏电电流造成触电事故和火灾。
漏电开关的原理是通过检测电流的差异，当电路中发生漏电时，漏电开关能够检测到电流的不平衡，并迅速切断电源，保护电器和人身安全。
二、漏电开关的参数漏电开关的参数是指漏电开关的技术指标和性能参数，包括额定电压、额定电流、额定漏电动作电流、额定短路断电能力等。
下面将详细介绍漏电开关的各个参数。
1. 额定电压额定电压是指漏电开关能够正常工作的电压范围。
一般来说，漏电开关的额定电压有220V、380V等几种常见的规格。
选择漏电开关时，需要根据实际使用的电压来确定合适的额定电压。
2. 额定电流额定电流是指漏电开关能够承受的最大电流。
漏电开关的额定电流一般有10A、20A、32A等不同的规格。
选择漏电开关时，需要根据实际使用的电流来确定合适的额定电流。
3. 额定漏电动作电流额定漏电动作电流是指漏电开关在漏电电流达到一定数值时能够迅速切断电源的能力。
一般来说，额定漏电动作电流有10mA、30mA等几种常见的规格。
选择漏电开关时，需要根据实际需要来确定合适的额定漏电动作电流。
4. 额定短路断电能力额定短路断电能力是指漏电开关能够在短路情况下迅速切断电源的能力。
一般来说，额定短路断电能力有6kA、10kA等不同的规格。
选择漏电开关时，需要根据实际需要来确定合适的额定短路断电能力。
三、漏电开关的选择和使用注意事项选择合适的漏电开关并正确使用是保障电路和人身安全的重要措施。
以下是漏电开关的选择和使用注意事项。
1. 选择合适的额定电压和额定电流根据实际使用的电压和电流确定合适的漏电开关的额定电压和额定电流，避免超负荷使用导致漏电开关失效。
2. 确定合适的额定漏电动作电流根据实际需要确定合适的漏电开关的额定漏电动作电流，以确保在漏电时能够及时切断电源，保护电器和人身安全。
3. 注意漏电开关的灵敏度漏电开关的灵敏度是指在漏电情况下能够迅速切断电源的能力。
漏电开关参数
漏电开关参数
漏电开关是一种用于检测和保护电路中漏电的设备。
它通常由断路器和漏电保护器组成，具有下列主要参数：
1. 额定电流（Rated Current）：漏电开关所能承受的最大电流。
常见的额定电流有6A、10A、16A等。
2. 额定漏电动作电流（Rated Residual Operating Current）：漏
电开关在漏电保护动作时的额定漏电电流。
常见的额定漏电动作电流有10mA、30mA等。
3. 漏电动作时间（Operation Time）：漏电开关在发生漏电时
的动作时间。
通常为快速动作，一般在0.1秒以内。
4. 额定操作电压（Rated Voltage）：漏电开关能够正常工作的
电压范围。
常见的额定操作电压为220V和380V。
5. 动作特性（Trip Characteristics）：漏电开关在漏电保护动作时的特性。
常见的动作特性有A型和AC型。
A型适用于对人身保护的低敏感性负荷，AC型适用于对人身保护的高敏感性
负荷。
6. 防水等级（Protection Grade）：漏电开关的防水等级，用于
指示漏电开关的防护能力。
常见的防水等级有IP20、IP65等。
除了以上参数，还可以根据实际需求选择漏电开关的断容量、额定短路分断能力等其他参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定漏电动作电流
额定漏电动作电流是指，在制造厂规定的条件下，保证漏电保护器必须动作的漏电电流值。
漏电保护器的额定漏电动作电流主要有5、10、20、30、50、75、100、300、500、1000、3000mA等几种。
其中小于或等于30mA的属高灵敏度；大于30mA而小于或等于100mA的属中灵敏度：大于1000mA 的属低灵敏度。
家庭生活用电所选配漏电保护器，最主要的目的是为了防止人身触电，故应选用额定漏电动作电流小于或等于30mA的高灵敏度产品。
事实上，如果能够作为人身保护的漏电保护器，当然地就能够成为漏电火灾和设备漏电损坏的保护。
（5）额定漏电动作时间
额定漏电动作时间是指，在制造厂规定的条件下，对应于额定漏电动作电流的最大漏电分断时间。
单相漏电保护器的额定漏电动作时间，主要有小于或等于0．1秒、小于0．15秒、小于0．2秒等几种。
小于或等于0．1秒的为快速型漏电保护器，用以防止人身触电为最主要目的的家庭用单相漏电保护器，应选用小于或等于0．1秒的快速型产品。
(6)额定不动作电流
选用的漏电保护器的额定漏电不动作电流，应不小于电气线路和设备的正常泄漏电流的最大值的2倍
额定漏电动作电流是指当漏电电流达到规定值时，断路器动作（此时断路器应为非延时状态，如果在延时状态，则需剩余电流持续相应的时间断路器才动作）。
?
与之相反的是额定漏电不动作电流，两者相比：
“额定漏电动作电流”在漏电保护器中二条线中可使它动作的电流差。
“额定漏电不动作电流”可有些时虽漏了一点电可还不能让他动作的这个数
“漏电分断时间”从第一项中检测达到可动的漏电数值后到切断电源的时间。
这是漏电保护断路器的几个参数。
额定漏电动作电流是达到这个漏电电流时漏电保护器开始动作。
额定漏电不动作电流是小于这个漏电电流是漏电保护器不能动作。
漏电分断时间是漏电保护器从达到漏电动作电流开始动作到完全分断所需要的时间。
