离子交换膜的分类及组成一、离子交换膜的分类离子交换膜是电渗析器的核心部件，是一种膜状的离子交换树脂。
但必须指出，在电渗析中使用的离子交换膜，实际上并不是起离子交换作用，而是起离子选择透过作用，更确切地应称为离子选择性透过膜。
由阳离子交换材料组成的膜含有酸性活性基团，可解离出阳离子，它对阳离子具有选择透过性，称为阳离子交换膜，简称为阳膜；由阴离子交换材料组成的膜含有碱性活性基团，可解离出阴离子，它对阴离子具有选择透过性，称为阴离子交换膜，简称为阴膜。

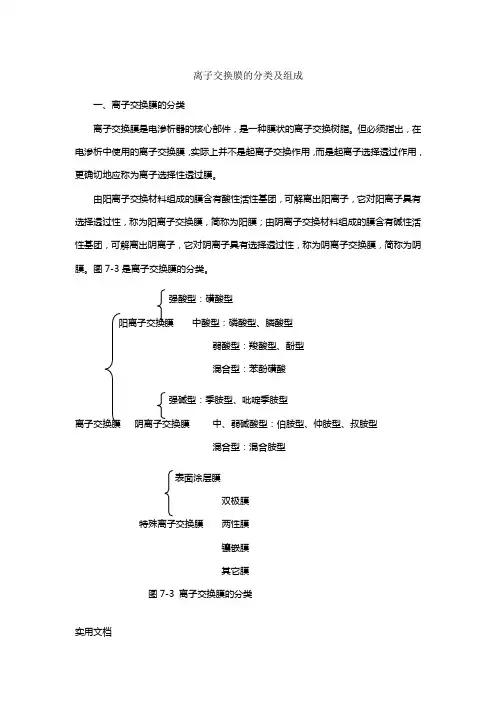

图7-3是离子交换膜的分类。
强酸型：磺酸型阳离子交换膜中酸型：磷酸型、膦酸型弱酸型：羧酸型、酚型混合型：苯酚磺酸强碱型：季胺型、吡啶季胺型离子交换膜阴离子交换膜中、弱碱酸型：伯胺型、仲胺型、叔胺型混合型：混合胺型表面涂层膜双极膜特殊离子交换膜两性膜镶嵌膜其它膜图7-3 离子交换膜的分类实用文档实用文档二、离子交换膜的组成在宏观形态上离子交换膜是片状薄膜，而离子交换树脂是颗粒状的，但微观结构基本相同。
离子交换膜的组成见图7-4。
高分子骨架结构部分固定部分 离子交换基团（固定荷电基团）膜的主体反离子（对立离子）离子交换膜 活动部分 唐纳渗透离子（同名离子）溶剂（如水）增强材料图7-4 离子交换膜的组成膜主体的固定部分由体型或线型长链高分子材料组成，在高分子链上锚有离子交换基团，当膜投入水中时，发生吸水溶胀，使活性基团离解。
如磺酸型阳膜的活性基团一SO 3H 可以离解为：H +季胺型阴膜的活性基团一N(CH 3)3OH 可以离解为：一产生的H + 和OH — 进入水溶液中，膜上留下一定电荷的固定基团，它可吸附溶液中的正离子和负离子，这些离子是可移动的。
