混凝土强度回弹法检测方法

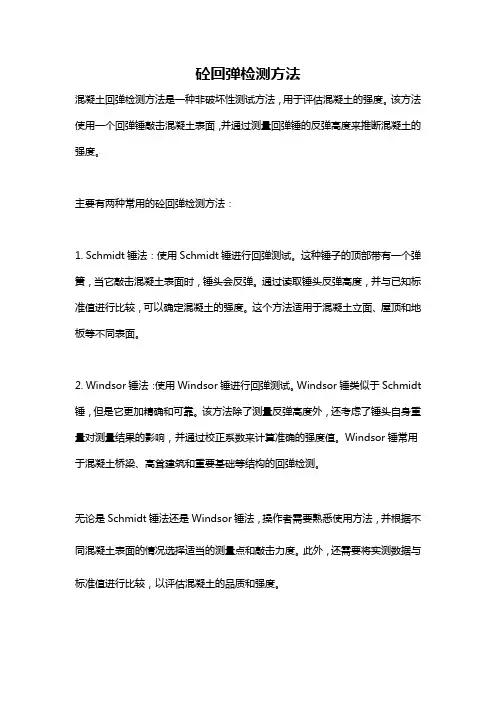

砼回弹检测方法
砼回弹检测方法
混凝土回弹检测方法是一种非破坏性测试方法，用于评估混凝土的强度。
该方法使用一个回弹锤敲击混凝土表面，并通过测量回弹锤的反弹高度来推断混凝土的强度。
主要有两种常用的砼回弹检测方法：
1. Schmidt锤法：使用Schmidt锤进行回弹测试。
这种锤子的顶部带有一个弹簧，当它敲击混凝土表面时，锤头会反弹。
通过读取锤头反弹高度，并与已知标准值进行比较，可以确定混凝土的强度。
这个方法适用于混凝土立面、屋顶和地板等不同表面。
2. Windsor锤法：使用Windsor锤进行回弹测试。
Windsor锤类似于Schmidt 锤，但是它更加精确和可靠。
该方法除了测量反弹高度外，还考虑了锤头自身重量对测量结果的影响，并通过校正系数来计算准确的强度值。
Windsor锤常用于混凝土桥梁、高耸建筑和重要基础等结构的回弹检测。
无论是Schmidt锤法还是Windsor锤法，操作者需要熟悉使用方法，并根据不同混凝土表面的情况选择适当的测量点和敲击力度。
此外，还需要将实测数据与标准值进行比较，以评估混凝土的品质和强度。
高强混凝土强度回弹法的检测规范
高强混凝土强度回弹法的检测规范高强混凝土强度回弹法是一种常用的非破坏性检测方法，用于评估混凝土的强度。
在建筑工程中，混凝土强度的确定十分重要，因为它直接关系着结构的承载能力和耐久性。
而强度回弹法作为一种快速、简便的检测手段，广泛应用于工程现场。
1. 强度回弹法的原理和基本操作强度回弹法的原理基于混凝土硬度与强度的相关性。
当一根钢棒以规定的冲击力和速度击打混凝土表面时，根据回弹的反弹距离，可以推测混凝土的强度。
回弹距离与混凝土弹性模量和强度之间存在一定的关系，通过对这一关系的分析，可以近似估计混凝土的强度等级。
强度回弹法的基本操作流程如下：1. 使用环锤仪器对混凝土表面进行冲击，使钢棒以规定的冲击力和速度击打混凝土表面。
2. 记录下钢棒反弹的距离，并进行多次测试以获取准确的数据。
3. 根据所用仪器和相关标准，将回弹距离转换成混凝土强度等级。
2. 强度回弹法的检测规范为了保证强度回弹法的准确性和可靠性，相关标准和规范被制定并广泛应用。
国内外一些著名的检测规范包括GB/T 9138-2018《混凝土抗压强度标准试验方法》、ASTM C805-19《Standard Test Method for Rebound Number of Hardened Concrete》以及BS EN 12504-2:2012《Testing Concrete in Structures - Part 2: Non-destructive Testing - Determination of Rebound Number》等。
这些规范通常包含了以下方面的内容：1. 仪器和设备的要求：规范中会对强度回弹仪器的规格、精度以及使用要求进行详细说明，确保测试的准确性和可比性。
2. 混凝土表面状态的要求：要求混凝土表面应平整、无明显的凹凸和松动，以免影响回弹数据的准确性。
3. 反弹点的选择：规范中会指导测试人员在混凝土结构上选择代表性的测试点，并要求进行多次测试，以获得可靠的平均结果。
混凝土回弹强度检测方法及注意事项
混凝土回弹强度检测方法及注意事项
混凝土回弹强度检测方法及注意事项
一、混凝土回弹强度检测方法
混凝土回弹强度检测主要通过回弹锤测定混凝土在受力后的回弹强度，根据回弹量来判断混凝土的实际抗压强度。
具体方法如下：
1. 回弹锤的选择：按照试件表面形状和表面质量选择合适的回弹锤。
一般用于荒糙表面的试件，采用锥度角为60°，锥面的锤头；用于平整表面的试件，采用锥度角为30°，球面的锤头。
2. 试件表面的处理：测量之前需要将试件表面清理干净，并打上标记。
3. 回弹锤的校准：在试验前应该对回弹锤进行校准，以保证测试的准确性。
4. 回弹锤的测试：将锤头置于试件表面，在锤头与试件表面的碰撞后，记录下锤头弹起的高度（回弹量）。
根据回弹量读取相应的回弹值，根据标准表格或经验公式来估算混凝土的强度值。
二、混凝土回弹强度检测注意事项
1. 测量前需要对试件进行充分的养护，否则混凝土的抗压强度值将会受到影响；
2. 测量时应该保证试件表面干燥、均匀，无粉化和潮湿等现象；
3. 测量时应避免试件表面存在明显的污渍、氧化皮等情况，以避免影响测量精度；
4. 测量时应确保使用的回弹锤符合标准，并进行校验；
5. 测量时应尽量采用多点法进行测试，尽量避免采用单点数据来判断混凝土的抗压强度值。
混凝土回弹法强度测定方法步骤
强度数据的修订及确认
3、对按批量检测的构件，当该批构件混凝土强度标 准差出现下列情况之一时，则该批构件应全部按单 个构件检测。 a、当该批构件混凝土强度平均值小于 25MPa时； fccu＞4.5MPa b、当该批构件混凝土强度平均值不小于 25MPa时； fccu＞5.5MPa
三、碳化深度的测定
5、碳化值的确认 碳化深度的测定点不应少于构件测区数的 30%，取其平均值为该构件每测区的碳化 深度值。当碳化深度值极差大于2.0mm时， 应在每一测区测量碳化深度值。
强度数据的修订及确认
回弹值计算步骤： 1、计算测区平均回弹值
计算测区平均回弹值，应从该测区的16个回弹值中剔 除3个最大 值和3个最小值，余下的10个回弹值取平 均值。精确到0.1。
三、碳化深度的测定
1、碳化深度的原理
碳化：空气中的二氧化碳渗透到混凝土内，与其碘性物质起化学 反应后生成碳酸盐和水我们把这一过程称之为混凝土碳化。
碳化深度：因混凝土本身呈碱性，而碳化后呈酸性，故我们利用 酚酞溶液遇碘变色的性质来测定混凝土的碳化深度。
碳化深度
碱性物质变 成分红色
酸性不变色
三、碳化深度的测定
测时构件混凝土的龄期 。
二、混凝土回弹操作
1、待检验构件的确认 4. 1. 2由于回弹法测试具有快速，简便的特点。能在
短期内进行较多数量的检测。
以取得代表性较高的总体混凝土强度质量。故作此 规定。原规定按批进行检测的构件抽检数量不得少 于同批构件总数的 30%且测区数量不得少于 100 个 但是对于 较小的构件只需布置 5 个测区。如果 强调不少于 100 个测区的话，则被测构件数量 过 大 ，因此将其改为构件数量不得少于 10 件
a、当结构或构件测区数少于10个时。 公式：fcu,e=fccu,min 式中：fccu,min---构件中最小的测区混 凝土强度换算值。
回弹法检测混凝土抗压强度(PPT)
目录
• 回弹法检测混凝土抗压强度概述 • 回弹仪的工作原理和结构 • 回弹法检测混凝土抗压强度的方
法和步骤 • 回弹法检测混凝土抗压强度的结
果分析和应用
目录
• 回弹法与其他混凝土抗压强度检 测方法的比较
• 回弹法检测混凝土抗压强度的案 例和实际应用
01
回弹法检测混凝土抗压强度 概述
回弹法的定义和原理
01
回弹法是一种通过测量混凝土表 面硬度和回弹值来推算其抗压强 度的无损检测方法。
02
原理：利用弹簧驱动的锤头冲击 混凝土表面，根据回弹距离和弹 簧的拉伸量计算回弹值，从而推 算混凝土的抗压强度。
回弹法的应用范围和限制
应用范围
适用于各类混凝土结构的表面抗 压强度检测，如混凝土梁、板、 柱等。
01
02
03
04
回弹仪主要由壳体、弹 簧、锤头、指针、刻度 尺等组成。
壳体是整个仪器的外壳， 内部装有弹簧和锤头等 部件。
锤头是回弹仪的核心部 件，其质量、形状和硬 度对回弹值的影响较大。
指针和刻度尺用于测量 锤头的回弹高度，从而 计算出回弹值。
回弹仪的校准和维护
使用前应检查回弹仪的各项功能是否 正常，确保锤头无松动、指针无卡滞 等现象。
明确检测目的，如确定混凝土 抗压强度是否满足设计要求， 为施工质量控制提供依据等。
选择合适的回弹仪
根据检测目的和要求，选择符 合国家标准的回弹仪，确保其 准确性和可靠性。
确定检测部位
根据施工图纸和现场实际情况 ，确定需要检测的混凝土构件 的部位和数量。
清理检测表面
清除混凝土表面的杂物、油污 、松散层等，确保回弹仪能够
感谢您的观看
回弹仪检测混凝土强度方法及措施
回弹仪检测混凝土强度方法及措施
选择测试点：应随机选择不少于30个测试点，测试点应遍布整个混凝土结构，包括不同高度和空间位置。
进行测试：每个测试点测试三次，计算平均值作为该点的回弹值。
确定混凝土强度等级：根据回弹值和标准曲线，确定相应的混凝土强度等级。
注意事项：在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位，起扶正的作用；另一手握压仪器的尾部，对仪器施加压力，同时也起辅助扶正作用。
操作要领：保证回弹仪轴线与混凝土测试面始终垂直，用力均匀缓慢，扶正对准测试面。
慢推进，快读数。
改装过程：混凝土回弹仪改装过程（机械回弹仪改数显回弹仪）。
测试方法：一构件混凝土强度检测可采用两种方式（1）单个检测：适用于单个结构或构件的检测；（2）批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。
若你还不熟悉回弹法检测混凝土强度，可以看这里
若你还不熟悉回弹法检测混凝土强度，可以看这里一、整体了解一下回弹法1、回弹法的原理混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系。
这样可以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土强度。
2、特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低优点5：可以基本反映结构混凝土抗压强度规律；缺点1：精度相对较低；缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测（规程1.0.2条）。
(表面遭受火灾、冻伤、受化学物质侵蚀或内部有缺陷等）。
现在有单位和学者进行研究。
缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳化等；龄期、模板、泵送、高强等）。
3、适用规范《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。
JGJ/T23-2001届时作废。
仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817（正在修订）二、回弹法检测对人员和仪器的要求1、人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有相应的资格证书。
仪器、方法均从国外引进，国内外不同；会出现因人而异。
2、仪器1）构造2）技术要求（1）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）。
（2）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注：名称、型号、制造厂名（或商标）、出厂编号（3.1.2条）。
（3）回弹仪使用时的环境温度应为-4～40℃。
（3.1.4条）（4）回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定:a、水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J。
b、弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处。
回弹法检测混凝土抗压强度试验步骤
回弹法检测混凝土抗压强度试验步骤嘿，咱今儿就来讲讲回弹法检测混凝土抗压强度试验的那些事儿！
你想啊，混凝土就像是建筑的肌肉，得足够强壮才行嘞！那咋知道它强不强呢？回弹法就是个好办法呀！
首先，得把回弹仪准备好咯，这就像是战士上战场得拿好自己的武器一样。
然后呢，在混凝土构件上选好检测区域，可不能随便找个地儿就测呀，得找有代表性的地方。
接着，把回弹仪垂直对着检测面，轻轻一压，“哒”的一声，这就测上啦！这就好比给混凝土来个温柔的小拳头，看看它能抗住不。
测完一个点可不算完事儿哦，还得在旁边再测几个点呢，就像全面考察一样。
每个点之间的距离也得注意，不能太近啦，不然数据就不准确咯。
这时候你可能会问啦，那测这么多点有啥用呀？嘿，这就跟咱考试一样，多考几次才能知道真实水平嘛！把这些点的数据综合起来，才能更准确地了解混凝土的抗压强度嘞。
测完了点，还得计算呀，可不能稀里糊涂的。
把数据整理好，按照公式算一算，看看这混凝土到底够不够格。
你说这回弹法检测是不是挺有意思的？就像给混凝土做了一次体检。
咱可不能小瞧了这个试验步骤哦，要是不认真对待，那得出的结果可
就不靠谱啦！
想象一下，如果因为检测不仔细，让不合格的混凝土用在了建筑上，那多危险呀！所以呀，每一步都得认认真真的，不能马虎。
回弹法检测混凝土抗压强度试验，虽然看起来不复杂，但里面的门
道可不少嘞！咱得像对待宝贝一样对待它，才能得出准确可靠的结果呀！这样建筑才能稳稳当当的，咱住着也安心不是？你说是不是这个
理儿呀？
总之呢，回弹法检测混凝土抗压强度试验，咱得重视起来，严格按
照步骤来，才能让混凝土这个建筑的“肌肉”发挥出最大的作用！可别
小瞧了它哟！。
