回弹法检测混凝土强度实验
回弹法测混凝土强度实验报告【范本模板】
回弹法测混凝土强度实验报告一、实验原理：回弹法是用以弹簧驱动的重锤，通过弹击杆（传力杆），弹击混凝土表面，并测出重锤被反弹回来的距离,以回弹值（反弹距离去弹击锤冲击长度之比）作为与强度相关的指标，来推定混凝土强度的一种方法.由于混凝土的抗压强度与其表面硬度之间存在某种相关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
根据表面硬度则可推求混凝土的抗压强度.二、实验目的：1、掌握用回弹仪测定混凝土强度的基本方法与实际操作;2、推定试件的混凝土强度值；3、掌握测定钢筋混凝土构件钢筋位置和保护层厚度的基本方法和实际操作；4、根据检测结果计算钢筋混凝土试验构件的承载力三、实验仪器：混凝土回弹仪、钢筋位置探测仪、直尺、粉笔、1％的酚酞酒精试剂四、实验方法：(一）用回弹仪测定混凝土的强度选择试验用钢筋混凝土构件平面尺寸较大的面作为测试面,记录测试面为构件浇注的哪一面。
将测试面向上平放在一平坦地面上，用粉笔在测试面上画线，均匀布置10个测区。
测试时，回弹仪垂直向下冲击混凝土表面，回弹仪与测试面应保持垂直。
冲击后应按住按钮在拿起回弹仪读出该次回弹的数据并记录完成一个测点的测试工作。
每测区有16个测点，测区内测点应分布均匀,测点的间距不小于3cm,最外侧测点距离边缘大于2cm。
测得的数据去掉最大和最小的3个，以剩余10个检测值的平均值作为该测区回弹值.由于本次试验的试验梁的养护时间较短，混凝土碳化深度以0cm计算.可用1％的酚酞酒精试剂喷到混凝土表面，观察颜色的变化。
（二) 测定钢筋位置和保护层厚度钢筋位移测定仪是根据电磁感应原理制成的。
钢筋位移测定仪主要由探头和显示主机两部分组成.具体操作如下:1、将探头与主机用信号线连接；2、拨动主机上左侧轮盘选到“R"档,进行钢筋位置检测；3、将探头举在空中，主机开机等待自检，主机上应依次显示0和1999并最终显示为0，如果显示不为0,请按红色按钮清零；4、将探头在构件表面上缓慢移动,同时注意主机显示数据的变化，当数据由递增到达某个极值后下降时说明已通过钢筋的位置，反复移动探头直到找到数据极大值的位置；5、垂直于探头移动方向上的十字中心线位置即为此时钢筋位置,用粉笔画出该位置；6、重复上述两个步骤可完成钢筋位置的探测;7、拨动主机上轮盘选到数字，使其等于内部钢筋的直径，进行保护层厚度的检测；8、移动探头通过标出的钢筋位置,此时主机会发出“嘟”的一声提示检测到保护层厚度，记录此时显示在主机上的数字即为检测值；9、重复上面的步骤依次完成保护层的检测工作.（三）、测量试件的实际尺寸,量测出试件的实际构件长及截面的宽度和高度.五、实验记录及数据处理回弹法检测砼抗压强度记录混凝土回弹测强曲线结论:由图可以看出当回弹值为零时，混凝土强度为负值与事实不符.说明此次实验存在误差 六、实验误差原因分析①混凝土试件制作并非完全符合配合比设计；②混凝土养护过程中可能有损坏；③回弹仪自身问题，导致测试结果偏差；④实验操作不规范，导致数据测量误差;⑤读数误差综上因素，此次实验并未达到预期效果，未能建立准确的回弹检测混凝土强度回归曲线.七、问题讨论1、回弹时为什么需要记录弹击方面和弹击面？答：因为回弹仪是根据所测材料硬度的不同测出不同的数据，而在混凝土浇筑过程中,不可能做到内部各处材料的均匀和各处硬度一样，导致在不同表面进行弹击所取得的结果必将不同，所以要记录弹击面.另外是回弹仪本身原理是利用回弹的高度从而得出硬度，所以水平和垂直测得的结果是不一样的。

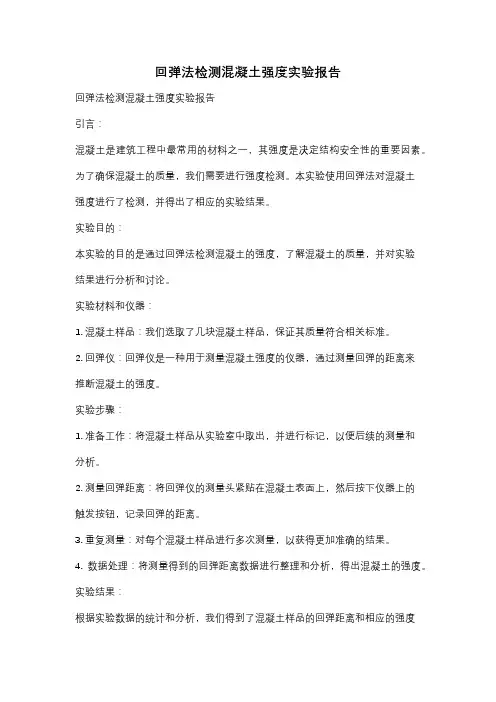

回弹法检测混凝土强度实验报告
回弹法检测混凝土强度实验报告回弹法检测混凝土强度实验报告引言：混凝土是建筑工程中最常用的材料之一，其强度是决定结构安全性的重要因素。
为了确保混凝土的质量，我们需要进行强度检测。
本实验使用回弹法对混凝土强度进行了检测，并得出了相应的实验结果。
实验目的：本实验的目的是通过回弹法检测混凝土的强度，了解混凝土的质量，并对实验结果进行分析和讨论。
实验材料和仪器：1. 混凝土样品：我们选取了几块混凝土样品，保证其质量符合相关标准。
2. 回弹仪：回弹仪是一种用于测量混凝土强度的仪器，通过测量回弹的距离来推断混凝土的强度。
实验步骤：1. 准备工作：将混凝土样品从实验室中取出，并进行标记，以便后续的测量和分析。
2. 测量回弹距离：将回弹仪的测量头紧贴在混凝土表面上，然后按下仪器上的触发按钮，记录回弹的距离。
3. 重复测量：对每个混凝土样品进行多次测量，以获得更加准确的结果。
4. 数据处理：将测量得到的回弹距离数据进行整理和分析，得出混凝土的强度。
实验结果：根据实验数据的统计和分析，我们得到了混凝土样品的回弹距离和相应的强度值。
通过对这些数据的观察和比较，我们可以得出以下结论：1. 回弹距离和混凝土强度之间存在一定的相关性。
通常情况下，回弹距离越大，混凝土的强度越高。
2. 不同混凝土样品之间的强度存在差异。
这可能是由于原材料、配比和施工工艺等因素的影响。
3. 实验中的测量误差对结果的影响较大。
由于混凝土表面的不均匀性和仪器本身的误差，测量结果可能存在一定的误差。
讨论与分析：回弹法是一种简便、快速的混凝土强度检测方法，但其结果受到多种因素的影响。
在实际工程中，我们需要综合考虑回弹法的结果与其他检测方法的结果，以获得更加准确的混凝土强度评估。
此外，混凝土的强度与其它性能指标如耐久性、抗渗性等也密切相关。
因此，在进行混凝土质量检测时，我们应该综合考虑这些指标，以确保结构的安全性和耐久性。
结论：通过回弹法检测混凝土强度，我们可以初步了解混凝土的质量。
回弹法测试混凝土试块强度试验
10
Ri
Rm
i 1
10
➢ 式中：Rm ——测区平均回弹值，精确至0.1；
➢
Ri ——第i个测点的回弹值。
2020/12/14
12
➢ 第二步：计算测区混凝土强度值换算值。测区混
凝土强度换算值是指将测得的回弹值和碳化深度
值换算成被测构件的测区的混凝土抗压强度值。
构件第i个测区混凝土强度换算值（
f
c ），根据每
2020/12/14
10
➢ 第七步：一般一个测区选择13处测量混凝土 的碳化深度值，当相邻测区的混凝土质量或回 弹值与它基本相同时，那么该测区的碳化深度 值也可代表相邻测区的碳化深度值，一般应选 不少于构件的30%测区数测量碳化深度值。
2020/12/14
11
五、试验结果整理与分析
➢ 第一步：把每一测区的16个回弹值中剔除3个最 大值和3个最小值，取余下的10个回弹值的平均 值作为该测区的平均回弹值，计算公式为：
➢ 第六步：回弹完后即测量构件的碳化深度，用冲击钻 在测区表面钻取直径为15 mm、深度为10mm的孔洞。 清除洞中的粉末和碎屑后（不能用液体清孔），然后 立即用10%的酚酞酒精溶液喷在孔洞内壁及边缘处， 碳化部分的砼不变色，而未碳化部分的砼会变成紫红 色，然后用钢尺测量出碳化深度值，精确至0.5mm。
16-调零螺钉； 17-紧固螺母； 18-尾盖； 19盖帽； 20-卡环；
21-密封毡帽； 22-按钮； 23-外壳
2020/12/14
6
四、试验步骤
➢ 第一步：当了解被检测的混凝土构件情况后， 需要在构件上选择及布置测区。如取一个构件 混凝土作为评定混凝土强度的最小单元，至少 取10个测区。但对长度小于3m，宽度小于0.6 m的构件，其测区数量可适当减少，但不应少 于5个。测区的大小以能容纳16个回弹测点为 宜，一般选取测区尺寸为200mm×200mm。
回弹法检测混凝土抗压强度检验记录
回弹法检测混凝土抗压强度检验记录混凝土抗压强度是评估混凝土结构强度和耐久性的重要性能指标之一、而回弹法是一种简便快捷的混凝土抗压强度非破坏性检测方法，被广泛应用于建筑工程中。
下面将详细介绍回弹法检测混凝土抗压强度的步骤及实验记录。
1.准备工作a.准备回弹仪、标准样板、橡胶垫片等检测工具和辅助设备；b.准备标准样品和待检测样品。
2.标准样品校准a.用标准样板校准回弹仪，按照回弹仪的操作说明进行操作；b.校准后的回弹仪应能正确反映标准样板的抗压强度。
3.测量回弹值a.清理待测面，并打磨使其光滑；b.在待测面上放置橡胶垫片，使其与回弹仪头部紧密接触；c.用回弹仪在待测面上垂直轻敲，并记录回弹值；d.重复上述操作，测量多个不同位置的回弹值，计算平均值。
4.计算抗压强度a.将测得的回弹值与标准样板的回弹值进行比较，得到回弹指数；b.根据回弹指数查找相应的混凝土抗压强度值，可参考相关的回弹指数-抗压强度关系曲线或查找相关文献；c.若回弹指数超出标准样板回弹指数范围，则应重新校准回弹仪或重新选择合适的标准样板。
5.实验记录a.记录实验日期、样品编号、测量点位置等基本信息；b.记录每个测点的回弹值；c.计算平均回弹值，并根据回弹指数-抗压强度关系曲线计算出抗压强度；d.分析记录数据，评估混凝土的抗压强度情况；e.在实验记录中注明回弹仪的规格、校准情况以及操作人员等相关信息。
总结：回弹法是一种常用的混凝土抗压强度非破坏性检测方法，通过测量混凝土表面回弹值，得到混凝土的抗压指数，再通过回弹指数-抗压强度关系曲线，可以粗略地估计混凝土的抗压强度。
在实施回弹法检测时，需要认真进行校准和测量，并记录详细的实验数据。
这些实验记录对于评估混凝土结构的强度和耐久性具有重要的参考价值。

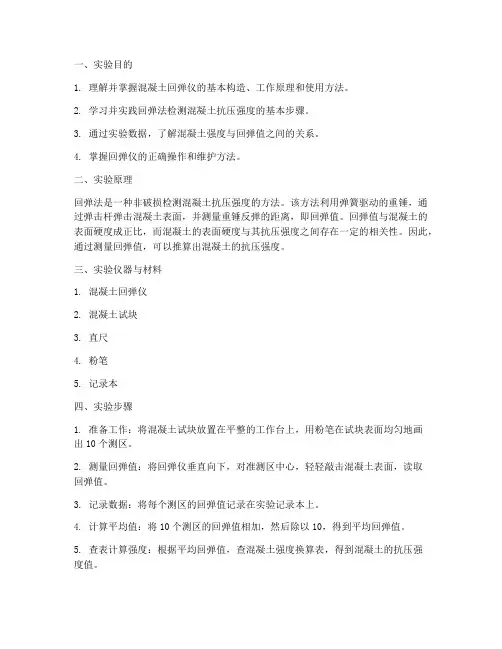

混凝土回弹仪实验报告
一、实验目的1. 理解并掌握混凝土回弹仪的基本构造、工作原理和使用方法。
2. 学习并实践回弹法检测混凝土抗压强度的基本步骤。
3. 通过实验数据，了解混凝土强度与回弹值之间的关系。
4. 掌握回弹仪的正确操作和维护方法。
二、实验原理回弹法是一种非破损检测混凝土抗压强度的方法。
该方法利用弹簧驱动的重锤，通过弹击杆弹击混凝土表面，并测量重锤反弹的距离，即回弹值。
回弹值与混凝土的表面硬度成正比，而混凝土的表面硬度与其抗压强度之间存在一定的相关性。
因此，通过测量回弹值，可以推算出混凝土的抗压强度。
三、实验仪器与材料1. 混凝土回弹仪2. 混凝土试块3. 直尺4. 粉笔5. 记录本四、实验步骤1. 准备工作：将混凝土试块放置在平整的工作台上，用粉笔在试块表面均匀地画出10个测区。
2. 测量回弹值：将回弹仪垂直向下，对准测区中心，轻轻敲击混凝土表面，读取回弹值。
3. 记录数据：将每个测区的回弹值记录在实验记录本上。
4. 计算平均值：将10个测区的回弹值相加，然后除以10，得到平均回弹值。
5. 查表计算强度：根据平均回弹值，查混凝土强度换算表，得到混凝土的抗压强度值。
五、实验结果与分析1. 实验数据：实验中测得的10个测区的回弹值分别为：40、38、42、37、39、41、43、36、44、40。
2. 计算平均回弹值：平均回弹值 = (40 + 38 + 42 + 37 + 39 + 41 + 43 + 36 + 44 + 40) / 10 = 39.4。
3. 查表计算强度：根据平均回弹值39.4，查混凝土强度换算表，得到混凝土的抗压强度为32.6 MPa。
六、实验结论1. 通过本次实验，我们了解了混凝土回弹仪的基本构造、工作原理和使用方法。
2. 实验结果表明，回弹法可以有效地检测混凝土的抗压强度。
3. 在实际工程中，回弹法是一种方便、快捷、经济的检测方法，广泛应用于建筑、桥梁等领域的混凝土强度检测。
七、实验注意事项1. 使用回弹仪时，应确保其处于良好的工作状态，定期进行校准和维护。
混凝土回弹法强度测定方法步骤
强度数据的修订及确认
3、对按批量检测的构件，当该批构件混凝土强度标 准差出现下列情况之一时，则该批构件应全部按单 个构件检测。 a、当该批构件混凝土强度平均值小于 25MPa时； fccu＞4.5MPa b、当该批构件混凝土强度平均值不小于 25MPa时； fccu＞5.5MPa
三、碳化深度的测定
5、碳化值的确认 碳化深度的测定点不应少于构件测区数的 30%，取其平均值为该构件每测区的碳化 深度值。当碳化深度值极差大于2.0mm时， 应在每一测区测量碳化深度值。
强度数据的修订及确认
回弹值计算步骤： 1、计算测区平均回弹值
计算测区平均回弹值，应从该测区的16个回弹值中剔 除3个最大 值和3个最小值，余下的10个回弹值取平 均值。精确到0.1。
三、碳化深度的测定
1、碳化深度的原理
碳化：空气中的二氧化碳渗透到混凝土内，与其碘性物质起化学 反应后生成碳酸盐和水我们把这一过程称之为混凝土碳化。
碳化深度：因混凝土本身呈碱性，而碳化后呈酸性，故我们利用 酚酞溶液遇碘变色的性质来测定混凝土的碳化深度。
碳化深度
碱性物质变 成分红色
酸性不变色
三、碳化深度的测定
测时构件混凝土的龄期 。
二、混凝土回弹操作
1、待检验构件的确认 4. 1. 2由于回弹法测试具有快速，简便的特点。能在
短期内进行较多数量的检测。
以取得代表性较高的总体混凝土强度质量。故作此 规定。原规定按批进行检测的构件抽检数量不得少 于同批构件总数的 30%且测区数量不得少于 100 个 但是对于 较小的构件只需布置 5 个测区。如果 强调不少于 100 个测区的话，则被测构件数量 过 大 ，因此将其改为构件数量不得少于 10 件
a、当结构或构件测区数少于10个时。 公式：fcu,e=fccu,min 式中：fccu,min---构件中最小的测区混 凝土强度换算值。
回弹法检测混凝土强度报告
回弹法检测混凝土强度报告1. 背景在建筑工程中，混凝土是一种常用的材料。
混凝土的强度是决定结构安全性的重要因素之一。
然而，直接测量混凝土的强度需要取样并进行试验，这是一项费时费力的工作。
为了方便、快速地评估混凝土的强度，回弹法被广泛应用。
回弹法是一种非破坏性的检测方法，通过将回弹锤以一定速度投射到混凝土表面，并测量回弹锤的反弹高度，从而推测出混凝土的强度。
本报告旨在通过回弹法对混凝土强度进行评估，并提供相关的分析、结果和建议。
2. 分析2.1 实验设计为了进行混凝土强度的回弹法检测，我们选取了一些混凝土样本，并在不同浇筑时间、配合比和养护时间条件下进行了回弹测试。
在每个条件下，我们选择了至少10个位置进行回弹测试，以保证结果的可靠性。
在测试过程中，我们注意到每个位置至少进行三次回弹测试，并计算平均值作为该位置的回弹指数。
2.2 数据处理通过回弹测试获得的数据是回弹指数（R）和等效强度（fc）之间的关系。
根据经验公式，可以使用下面的公式将回弹指数转换为等效强度：fc = aR^b其中，a和b是由实验得到的常数。
为了确定适用于我们测试样本的a和b的值，我们分析了回弹测试数据和相应的混凝土强度试验数据。
通过拟合曲线，我们得到了最佳拟合参数。
2.3 结果分析通过回弹测试和数据处理，我们得到了每个位置的回弹指数和相应的等效强度。
通过对所有位置的数据进行统计，我们可以获得不同条件下的混凝土强度分布。
我们发现，不同浇筑时间、配合比和养护时间对混凝土强度有显著影响。
较长的浇筑时间和养护时间以及合适的配合比可以提高混凝土的强度。
3. 结果根据回弹测试和数据处理的结果，我们得到了以下结论：•根据经验公式 fc = aR^b，我们得到了最佳拟合参数a和b。
•不同条件下的混凝土强度分布呈现出差异，较长的浇筑时间和养护时间以及合适的配合比可以提高混凝土的强度。
通过将回弹测试的结果与实际混凝土强度试验的结果进行对比，我们验证了回弹法的有效性，并得出了适用于我们测试样本的经验公式。
回弹法检测混凝土强度实验报告
回弹法检测检测混凝土强度试验报告1、实验目的：①、掌握回弹法测强曲线的建立方法；②、掌握回弹仪工作原理、并能熟练操作。
2、仪器型号：回弹仪型号：ZC3-A。
编号:3、实验条件、地点：4、回归曲线试件试配强度：C20 C25 C30 C40 C45 C505、实验方法：①回弹仪率定。
将回弹仪垂直向下在钢钻上弹击，取三次的稳定回弹值进行平均，弹击杆应分四次旋转，每次旋转约90°，弹击杆每旋转一次的率定平均值均应符合80±2的要求。
否则不能使用。
②测面应平整光滑，抹去剩余水泥水泥参与，必要时可用砂轮作表面加工，测面应自然干燥。
每个测面上布置8个测点，若一个测区只有一个测面应选16个测点，测点应均匀分布，测点之间距离不少于30mm。
③将试件分别编号为1、2、3、4、5、6，试件保持处在30～50KN的压力下实验，将回弹仪垂直对准混凝土表面并轻压回弹仪，使弹击杆伸出、挂钩挂上弹击锤，将回弹仪弹击杆垂直对准测试点，不得击在外露石子气孔上，缓慢均匀地施压，待弹击锤脱钩冲击弹击杆后，弹击锤即带动指针向后移动直至到达一定位置时，即读出回弹值（精确至1）。
去除三个最大值、三个最小值，记录数据。
④上述步骤完成后再逐个进行检测。
二．一试验记录表一：本组数据结果记录（试配强度C50）表二：回弹法各组数据汇总表格内“ ”表是回归线删除数据二．二 回弹曲线的建立、数据分析及结论 1、由各组数据即可建立如图的i i R f -~曲线，各参数如图所示。
2、曲线误差分析。
由式：01,10011⨯-±=∑=ni i cu cuf f nm δ，∑=⨯⎪⎪⎭⎫ ⎝⎛--=ni c i cu i cu r f f n S 1002,,100111带入数据分别计算得; δm = 9.87000012≤,=r S 11.9000014≤，均满足专用曲线建立标准。
且通过建立多种曲线的对比，发现平均相对误差，标准差均较为理想。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回弹法检测混凝土强度实验回弹法检测混凝土强度实验是一种非破损性的混凝土强度检测方法，它通过测量混凝土表面硬度的变化来推算混凝土的强度。
这种方法具有简单、快速、经济、无损等优点，因此在混凝土工程中得到了广泛的应用。
一、实验原理
回弹法检测混凝土强度实验的原理是基于混凝土表面硬度和强度的关系。
混凝土的硬度与强度之间存在一定的正相关关系，因此可以通过测量混凝土表面的硬度来推算其强度。
回弹仪是一种专门设计的测量仪器，它可以测量混凝土表面的硬度并记录下数值。
通过测量多个点的回弹值，可以对整个混凝土构件的强度进行评估。
二、实验步骤
1.选择实验样本：选择需要检测的混凝土构件，并记录其尺寸、形状、龄期等
信息。
2.确定检测区域：在构件表面选择合适的检测区域，一般选择在构件的表面平
整、无装饰层、无损伤等部位。
3.安装回弹仪：将回弹仪安装在选定的检测区域，确保仪器稳定且与混凝土表
面接触良好。
4.测量回弹值：按照回弹仪的使用说明，逐个测量选定区域的回弹值，并记录
下每个点的数值。
5.选择统计方法：根据测量的回弹值，选择合适的统计方法来评估混凝土的强
度。
常用的方法有平均法和概率法等。
6.计算强度推定值：根据选定的统计方法和测量的回弹值，计算混凝土的强度
推定值。
7.判断是否需要修正：根据实际情况，判断是否需要对强度推定值进行修正。
例如，当检测区域的混凝土质量不均匀时，需要进行修正。
8.输出结果：根据最终得到的强度推定值，给出混凝土构件的强度评估结果，
并给出相应的建议和措施。
三、实验注意事项
1.在选择实验样本时，要确保选取的样本具有代表性，能够反映整个混凝土构
件的实际情况。
2.在安装回弹仪时，要确保仪器稳定且与混凝土表面接触良好，避免出现误
差。
3.在测量回弹值时，要按照回弹仪的使用说明进行操作，确保测量结果的准确
性。
4.在选择统计方法时，要根据实际情况选择合适的方法，确保评估结果的可靠
性。
5.在计算强度推定值时，要根据选定的统计方法和测量的回弹值进行计算，确
保结果的准确性。
6.在判断是否需要修正时，要根据实际情况进行判断，避免出现误差。
7.在输出结果时，要给出明确的强度评估结果和建议措施，以便相关人员能够
根据结果进行后续处理。
四、实验结论
通过回弹法检测混凝土强度实验，可以快速、准确地检测出混凝土的强度，并且具有简单、经济、无损等优点。
在实际工程中，回弹法检测混凝土强度实验具有重要的应用价值，可以为混凝土工程的质量控制和安全使用提供可靠的依据。
