变速器换挡原理
变速器换挡的原理
变速器换挡的原理
变速器换挡的原理是通过改变传输功率的路径和比例来实现不同的车速和扭矩输出。
它由多个齿轮组成，其中一些齿轮与发动机输出轴相连，而其他齿轮与车轮相连。
当驾驶员改变挡位时，齿轮会相互啮合，从而将动力从发动机传输到车轮。
换挡过程分为两个步骤：离合和齿轮切换。
在换挡之前，驾驶员需要将离合器踩下。
离合器是连接引擎和变速器的装置，可以将发动机的转动与变速器分离。
当离合器踩下时，发动机的动力不会传输到变速器中，这样就可以顺利进行换挡操作。
接下来是齿轮切换过程。
当离合器踩下后，驾驶员将挡位杆从一个挡位移到另一个挡位。
每个挡位对应着不同的齿轮组合，使得发动机转速与车速之间的比例得以改变。
在切换挡位的同时，变速器内部的离合器和齿轮组也会发生相应的操作，以实现正确的齿轮啮合和传动比例。
一些车辆还配备了同步器或电控模块，以帮助顺畅地进行换挡操作。
同步器可以使不同齿轮转速同步，减少换挡过程中的冲击和磨损。
电控模块则可以通过传感器和控制程序来监测车速、转速和加速度等参数，以自动调整换挡时机和方式，提供更加平顺和高效的行驶体验。
总之，变速器换挡的原理是通过离合和齿轮切换来改变传输功
率的路径和比例，从而实现不同的车速和扭矩输出。
这一过程需要驾驶员的操作和变速器内部的机械装置的协同工作。

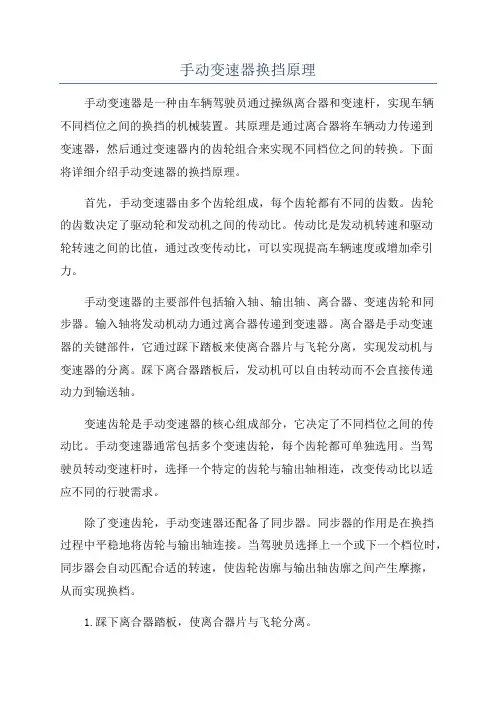

手动变速器换挡原理
手动变速器换挡原理手动变速器是一种由车辆驾驶员通过操纵离合器和变速杆，实现车辆不同档位之间的换挡的机械装置。
其原理是通过离合器将车辆动力传递到变速器，然后通过变速器内的齿轮组合来实现不同档位之间的转换。
下面将详细介绍手动变速器的换挡原理。
首先，手动变速器由多个齿轮组成，每个齿轮都有不同的齿数。
齿轮的齿数决定了驱动轮和发动机之间的传动比。
传动比是发动机转速和驱动轮转速之间的比值，通过改变传动比，可以实现提高车辆速度或增加牵引力。
手动变速器的主要部件包括输入轴、输出轴、离合器、变速齿轮和同步器。
输入轴将发动机动力通过离合器传递到变速器。
离合器是手动变速器的关键部件，它通过踩下踏板来使离合器片与飞轮分离，实现发动机与变速器的分离。
踩下离合器踏板后，发动机可以自由转动而不会直接传递动力到输送轴。
变速齿轮是手动变速器的核心组成部分，它决定了不同档位之间的传动比。
手动变速器通常包括多个变速齿轮，每个齿轮都可单独选用。
当驾驶员转动变速杆时，选择一个特定的齿轮与输出轴相连，改变传动比以适应不同的行驶需求。
除了变速齿轮，手动变速器还配备了同步器。
同步器的作用是在换挡过程中平稳地将齿轮与输出轴连接。
当驾驶员选择上一个或下一个档位时，同步器会自动匹配合适的转速，使齿轮齿廓与输出轴齿廓之间产生摩擦，从而实现换档。
1.踩下离合器踏板，使离合器片与飞轮分离。
2.转动变速杆，选择一个特定的齿轮。
3.松开离合器踏板，使离合器片与飞轮接触，将齿轮与输出轴连接。
4.踩下加速踏板，发动机转速增加，通过传动系统将动力传递给输出轴，推动车辆行驶。
需要注意的是，在进行换挡时，驾驶员需要正确掌握离合器和加速踏板的操作时机，以保证换挡平稳，在离合器和变速器之间形成适当的传递动力。
总之，手动变速器的换挡原理是通过离合器将发动机动力传递到变速器，然后通过选择适当的齿轮以改变传动比，实现不同档位之间的转换。
正确的换挡操作可以使车辆行驶更加平稳和高效。
手动变速器换挡原理与动力传递
1、简单变速箱的工作原理 ◆我们先来看一个2档变速箱的简单模型如下：
第2页/共22页
◆输入轴（绿色）：通过离合器和发动机相连，轴和上面的齿轮是 一个部件。
◆轴和齿轮（红色）：叫做中间轴。它们一起旋转。轴（绿色）旋 转通过啮合的齿轮带动中间轴的旋转，这时中间轴就可以传输发 动机的动力了。
第3页/共22页
◆如图所示，输入轴（绿色）带动中间轴，中间轴带动右边的齿轮 （蓝色），齿轮通过套筒和花键轴相连，传递能量至驱动轴上。 在这同时，左边的齿轮（蓝色）也在旋转，但由于没有和套筒 啮合，所以它不对花键轴产生影响。
◆当套筒在两个齿轮中间时（第一张图所示），变速箱在空挡位置。 两个齿轮都在花键轴上自由转动，速度是由中间轴上的齿轮和 齿轮（蓝色）间的变速比决定的。Leabharlann 倒档被动齿轮 倒档主动齿轮
第21页/共22页
感谢您的观看！
第22页/共22页
1、三轴变速箱的简单模型如下：
第14页/共22页
◆三轴五档变速器视频
第15页/共22页
◆一档动力传递路径
输入轴
输处轴
中间轴
第16页/共22页
◆二档动力传递路径
第17页/共22页
◆四档动力传递路径
第18页/共22页
◆五档动力传递路径
第19页/共22页
◆倒档动力传递路径
倒档惰轮
第20页/共22页
第6页/共22页
◆二轴五档变速器视频
第7页/共22页
◆一档动力传递路径
输入轴
输出轴
第8页/共22页
◆二档动力传递路径
第9页/共22页
◆三档动力传递路径
第10页/共22页
变速器换挡原理
变速器换挡原理
变速器是一种用于改变车辆运动方向和速度的装置。
它通过调整发动机输出的转矩和转速，并将其传递给车辆驱动轮，以实现不同速度和动力要求下的行驶。
变速器的换挡原理主要有以下几点：
1. 齿轮传动：变速器采用一组不同的齿轮组合，通过齿轮的啮合和分离来改变输出转速和扭矩。
传动比越高，车辆速度越快，但扭矩相应较小；传动比越低，车辆速度越慢，但扭矩较大。
2. 离合器：离合器位于发动机和变速器之间，用于实现发动机和变速器的分离和连接。
在换挡时，离合器解除连接，踩下离合器踏板，使发动机的输出动力断开，变速器内的齿轮可以自由换挡。
3. 换挡杆：车辆驾驶员通过操纵换挡杆来选择不同的挡位。
换挡杆的操作机构会在驾驶员进行换挡操作时，通过一系列连杆和装置将操作传递给变速器的换挡机构，从而改变变速器的齿轮组合。
4. 油压操作：现代汽车变速器大多采用液压操作，通过液压系统来实现换挡过程的顺畅进行。
液压系统由变速器内的泵、油管、液压控制阀等组成，通过调节油压来控制换挡时齿轮组合的切换。
5. 电子控制：现代自动变速器采用电子控制系统，通过传感器感知车辆和发动机状态，并根据驾驶员的需求和工况来自动调
整换挡策略，使换挡更加智能化和精确。
总之，变速器的换挡原理是通过改变齿轮传动比和离合器的连接状态，实现发动机动力的分配和车辆速度的调节。
通过合理的换挡策略和系统控制，可以提高汽车的动力性能和燃油经济性。
自动变速器换挡原理
自动变速器换挡原理自动变速器是现代汽车上的一种重要装置，它能够自动调整车辆的传动比，使发动机在各种工况下都能够保持在最佳工作状态。
而自动变速器的核心就是换挡原理，下面我们就来详细了解一下自动变速器的换挡原理。
首先，我们需要了解自动变速器的结构。
自动变速器主要由液力变矩器、齿轮组、行星齿轮组、离合器和制动器等部件组成。
其中，液力变矩器是自动变速器的核心部件之一，它通过液体的动能传递来实现发动机与变速器的连接。
齿轮组和行星齿轮组则负责传递动力并实现不同档位的换挡操作，而离合器和制动器则用于控制齿轮组和行星齿轮组的运动状态。
在车辆行驶过程中，自动变速器会根据车速、油门开度、发动机转速等参数自动进行换挡操作，以确保车辆能够在不同工况下保持最佳的动力输出和燃油经济性。
换挡原理主要包括以下几个方面：首先，液力变矩器的工作原理。
液力变矩器通过液体的动能传递来实现发动机与变速器的连接，其内部包含泵轮和涡轮两个部件，液体在泵轮的作用下传递动能到涡轮，从而实现发动机与变速器的连接。
在换挡时，液力变矩器会通过控制液体的流动来实现动力的传递或中断，从而实现换挡操作。
其次，齿轮组和行星齿轮组的工作原理。
自动变速器内部包含多个齿轮组和行星齿轮组，它们通过不同的组合来实现不同档位的换挡操作。
在换挡时，自动变速器会通过控制离合器和制动器来锁定或释放特定的齿轮组或行星齿轮组，从而实现换挡操作。
最后，控制系统的工作原理。
自动变速器的换挡操作是由控制系统来实现的，控制系统会根据车速、油门开度、发动机转速等参数来自动调整换挡时机和方式。
在换挡时，控制系统会通过控制液压或电磁阀来控制离合器和制动器的动作，从而实现换挡操作。
总的来说，自动变速器的换挡原理是一个复杂而精密的系统工作，它通过液力变矩器、齿轮组和行星齿轮组、离合器和制动器以及控制系统等部件的协同作用来实现车辆在不同工况下的换挡操作，从而保证车辆能够保持最佳的动力输出和燃油经济性。
变速器的换挡逻辑与工作原理分析
变速器的换挡逻辑与工作原理分析变速器是汽车传动系统中一项重要的组成部分，它负责将发动机的动力传递给车辆的驱动轮。
在汽车行驶的过程中，变速器需要根据不同的工况和行驶速度来实现合适的换挡操作，以确保车辆的高效运行。
本文将对变速器的换挡逻辑和工作原理进行详细的分析。
一、变速器的基本原理变速器的基本原理是通过不同的齿轮组合来改变传动比，从而实现不同的换挡效果。
一般来说，变速器包括一个输入轴和一个输出轴，输入轴与发动机相连，输出轴与驱动轮相连。
变速器内部则通过齿轮组来实现不同的传动比。
二、手动变速器的换挡逻辑和工作原理手动变速器是一种较为简单且常见的变速器类型，它的换挡逻辑和工作原理相对直观。
手动变速器通常具备数个前进挡位和一个倒挡位，驾驶员通过操作离合器和换挡杆来实现换挡。
当驾驶员要求换挡时，首先需要踩下离合器，将发动机与变速器断开连接。
然后，通过推动或拉动换挡杆，将齿轮组从一个挡位切换到另一个挡位。
最后，松开离合器，使得发动机的动力再次传递给变速器和驱动轮。
手动变速器的换挡逻辑可以总结为以下几个关键步骤：1. 踩下离合器，断开发动机与变速器的连接。
2. 通过操作换挡杆将齿轮组切换到目标挡位。
3. 松开离合器，发动机的动力再次传递给变速器和驱动轮。
手动变速器的设计相对简单，但需要驾驶员根据实际情况来选择合适的挡位和换挡时机。
此外，在换挡过程中需要善用离合器来保证换挡的平稳性和操作的顺畅性。
三、自动变速器的换挡逻辑和工作原理相比手动变速器，自动变速器的换挡逻辑和工作原理更加复杂。
自动变速器通过电子控制单元（ECU）来监测车辆的工况和驾驶员的需求，进而自动完成换挡操作。
自动变速器的换挡逻辑大致可以描述为以下几个步骤：1. ECU通过传感器监测车辆的车速、油门踏板以及发动机转速等参数。
2. 根据车辆的工况和驾驶员的需求，ECU计算出最合适的换挡时机和目标挡位。
3. ECU通过控制液压系统或电动调节装置，实现液力耦合器、离合器以及齿轮组的切换。
简述自动变速器自动换挡原理
简述自动变速器自动换挡原理
自动变速器是现代汽车中常见的一种传动装置，它能够自动地根据车辆的速度和负载条件来实现换挡操作。
其原理基于液力传动和齿轮传动的结合。
自动变速器中的液力传动系统起到了关键作用。
液力传动系统由液力变矩器和液力离合器组成。
液力变矩器相当于传统机械变速器中的离合器，它通过液压力将发动机的动力传递给齿轮系统。
液力离合器则起到了换挡的作用，它能够根据车辆的速度和负载条件来自动操作齿轮的换挡。
自动变速器中的齿轮传动系统也是至关重要的。
齿轮传动系统由多个齿轮组成，每个齿轮都有不同的齿数，从而实现不同的传动比。
当车辆需要加速时，液力离合器会根据车速的增加逐渐关闭，同时自动变速器会通过液压控制机构来选择合适的齿轮组合，以实现更高的传动比，从而提供更大的扭矩输出。
当车辆需要减速或停车时，液力离合器会再次打开，同时自动变速器会根据车速的降低选择合适的齿轮组合，以实现更低的传动比，从而提供更好的经济性和舒适性。
总结起来，自动变速器的自动换挡原理是基于液力传动和齿轮传动的结合。
液力传动系统通过液力变矩器和液力离合器将发动机的动力传递给齿轮系统，并根据车辆的速度和负载条件来自动操作齿轮的换挡。
齿轮传动系统则通过多个齿轮的组合实现不同的传动比，
以提供适合不同驾驶情况的扭矩输出。
通过这种自动换挡原理，自动变速器能够实现车辆的平稳加速和舒适换挡，提高驾驶的便利性和舒适性。
变速器换挡机构的原理与设计要点
变速器换挡机构的原理与设计要点一、引言在现代汽车中，变速器扮演着重要的角色，它能够在车辆行驶中改变驱动力的传递比，使得驾驶者能够根据行驶条件和需求选择合适的档位。
而变速器的换挡机构则是实现档位切换的核心部件。
本文将介绍变速器换挡机构的原理与设计要点。
二、换挡机构的原理1. 换挡原理换挡机构的核心原理是通过控制齿轮的相对位置和连接状态来实现档位的切换。
在变速器中，通常会采用齿轮对齿轮的咬合方式来传递驱动力。
当需要进行换挡时，换挡机构会采用不同的方式来切换齿轮的连接状态，从而实现不同的传递比。
2. 换挡方式根据不同的变速器结构和设计，换挡机构的方式也会有所不同。
常见的换挡方式包括手动换挡和自动换挡。
手动换挡通常通过操纵换挡杆或拨片来实现，驾驶者可以根据需求手动选择合适的档位。
而自动换挡则通过电子系统和液压控制来实现，系统会根据车速和发动机负荷等参数智能选择合适的档位。
三、换挡机构的设计要点1. 结构设计换挡机构的结构设计应考虑紧凑、坚固和易于操控。
在设计过程中需要充分了解齿轮传递的力学特性，并选择合适的轴承和连接件。
同时，在设计中应注意杠杆原理，通过合理的杠杆比例来减小操纵力。
2. 换挡力矩控制换挡时需要克服一定的换挡力矩，而过大或过小的力矩都会影响换挡的舒适性和可靠性。
因此，在设计中需要准确计算换挡力矩，并选择合适的换挡机构传递力矩的方式，如使用弹簧、摩擦片等。
3. 换挡路径设计换挡路径设计要考虑换挡的顺畅性和快速性。
合理设计换挡机构的路径和动作，可以减少换挡时间和换挡过程中的冲击和噪音。
同时，注意相邻档位之间的间隔，使得换挡过程中能够准确地进入目标档位。
4. 换挡机构的可靠性换挡机构的可靠性是设计的一个重要指标。
在设计过程中，需要使用合适的材料和加工工艺，确保换挡机构能够承受长时间和高强度的工作。
同时，需进行可靠性验证和测试，以确保换挡机构的正常工作和寿命。
四、总结变速器换挡机构是实现档位切换的重要部件，其原理和设计要点直接影响着变速器的性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变速器换挡原理
变速器是指汽车传动系统中用于改变发动机输出转速、扭矩和转向的
装置。
它主要由齿轮组、离合器、换挡机构和液压控制系统组成。
变
速器的作用是将发动机的输出功率通过齿轮传递到车轮，使车辆在不
同的路况和行驶状态下获得最佳的动力性能。
换挡原理：
当汽车行驶时，发动机产生的动力通过离合器传递到变速器输入轴上，然后经过一系列齿轮传递到输出轴上，最终驱动车轮运动。
在这个过
程中，变速器需要根据路况和行驶状态调整齿轮比例以达到最佳的效果。
当需要换挡时，首先需要踩下离合器踏板断开发动机与变速器之间的
连接。
然后通过换挡杆或按钮等操作方式选择相应的档位。
在液压控
制系统的作用下，换挡机构将对应齿轮组锁定或解锁，并将其与输出
轴连接起来。
此时再松开离合器踏板，发动机输出功率就可以通过新
的齿轮比例传递到车轮上。
不同的档位对应着不同的齿轮比例，一般来说，低档位可以提供更大
的扭矩和牵引力，适合爬坡或起步等需要大力输出的场合；高档位则
可以提供更高的车速和油耗效率，适合高速公路等需要稳定运行的场合。
总之，变速器换挡原理是通过离合器、换挡机构和液压控制系统将不同齿轮比例与输出轴连接起来，实现发动机输出功率在不同路况和行驶状态下的最佳匹配。
