NTC负温度系数热敏电阻
ntc负温度系数mf52d
ntc负温度系数mf52dNTC负温度系数MF52D是一种常见的热敏电阻器件，具有负温度系数的特性。
在温度上升时，它的电阻值会显著下降，从而实现对温度的敏感测量。
NTC热敏电阻是一种温度传感器，广泛应用于温度测量和控制领域。
它的负温度系数意味着随着温度的升高，电阻值会迅速下降，这使得它在温度测量中具有很高的灵敏度和精度。
MF52D是NTC热敏电阻器件的一种型号，其特点是具有较高的精度和稳定性。
它的电阻值随温度变化的曲线可以通过查阅相关的数据手册或曲线图来获得。
NTC负温度系数热敏电阻的工作原理是基于材料的热敏效应。
在NTC 材料中，随着温度的升高，材料内部的电子和晶格振动增加，从而导致电阻值的下降。
这种负温度系数的特性使得NTC热敏电阻在温度测量中非常有用。
NTC负温度系数热敏电阻的应用非常广泛。
它常用于家用电器、汽车电子、医疗设备和工业自动化等领域。
例如，在电热水壶中，NTC 热敏电阻可以用来监测水温，实现温度控制和保护功能。
在汽车发动机中，NTC热敏电阻可以用来测量冷却液的温度，以保证发动机的正常工作。
使用NTC负温度系数热敏电阻进行温度测量时，需要注意一些问题。
首先，要选择合适的电阻值和温度范围，以满足实际应用的需求。
其次，要注意电阻器件的安装和连接方式，以减小测量误差。
此外，还需要考虑环境因素对温度测量的影响，如湿度、震动等。
NTC负温度系数MF52D是一种常见的热敏电阻器件，具有负温度系数的特性。
它在温度测量和控制领域具有广泛的应用，能够实现对温度的敏感测量。
使用时需要注意选择合适的电阻值和安装方式，以获得准确的温度测量结果。
同时，还需要考虑环境因素对测量的影响，以提高测量的精度和稳定性。
ntc温敏电阻
ntc温敏电阻
NTC（Negative Temperature Coefficient）温敏电阻是一种随温
度下降而电阻值减小的热敏电阻。
其电阻随温度的变化呈负温度系数，即温度升高时电阻减小，温度降低时电阻增加。
这种性质使得NTC温敏电阻在温度测量、温度补偿和温度敏感控
制等领域有广泛的应用。
以下是关于NTC温敏电阻的一些基本信息：
1.工作原理： NTC温敏电阻的电阻值变化与其材料的温度敏
感性有关。
通常，NTC温敏电阻由氧化物（例如，锰氧化铜）制成。
随着温度的升高，氧化物晶格中的自由电子增多，电子迁移变得更加容易，从而电阻值减小。
2.特性曲线：NTC温敏电阻的电阻-温度特性曲线呈指数关系，即在一定温度范围内，电阻值随温度呈指数下降。
这种特性使得NTC温敏电阻在一些特定的温度范围内对温度变化更为敏感。
3.应用领域： NTC温敏电阻广泛用于温度测量、温度补偿和
温度控制等方面。
它们可以作为温度传感器，被嵌入到电子设备、电路中，用于测量和监控环境温度。
4.热敏控制： NTC温敏电阻还常用于热敏控制电路中，例如
用于电源电路的过热保护、温度补偿电路等。
在这些应用中，NTC温敏电阻能够提供可靠的温度敏感特性。
5.替代传感器：在一些应用中，NTC温敏电阻也被用作替代
传感器，例如在测量液体温度或表面温度方面。
总的来说，NTC温敏电阻因其负温度系数的特性，在温度敏感应用中扮演着重要的角色。
在选择和使用时，需要考虑其特性曲线、温度范围以及精度等因素。
NTC热敏电阻原理及应用
NTC热敏电阻原理及应用NTC热敏电阻是指具有负温度系数的热敏电阻。
是使用单一高纯度材料、具有 接近理论密度结构的高性能陶瓷。
因此，在实现小型化的同时，还具有电阻值、 温度特性波动小、对各种温度变化响应快的特点，可进行高灵敏度、高精度的 检测。
本公司提供各种形状、特性的小型、高可靠性产品，可满足广大客户的 应用需求。
NTC负温度系数热敏电阻工作原理NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。
NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
NTC负温度系数热敏电阻专业术语零功率电阻值 RT（Ω）RT指在规定温度 T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度 T （ K ）时的 NTC 热敏电阻阻值。
RN ：在额定温度 TN （ K ）时的 NTC 热敏电阻阻值。
T ：规定温度（ K ）。
B ： NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数 e 为底的指数（ e = 2.71828 …）。
该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度 T 的函数。
额定零功率电阻值 R25 （Ω）根据国标规定，额定零功率电阻值是 NTC 热敏电阻在基准温度 25 ℃时测得的电阻值 R25，这个电阻值就是 NTC 热敏电阻的标称电阻值。
NTC热敏电阻工作原理

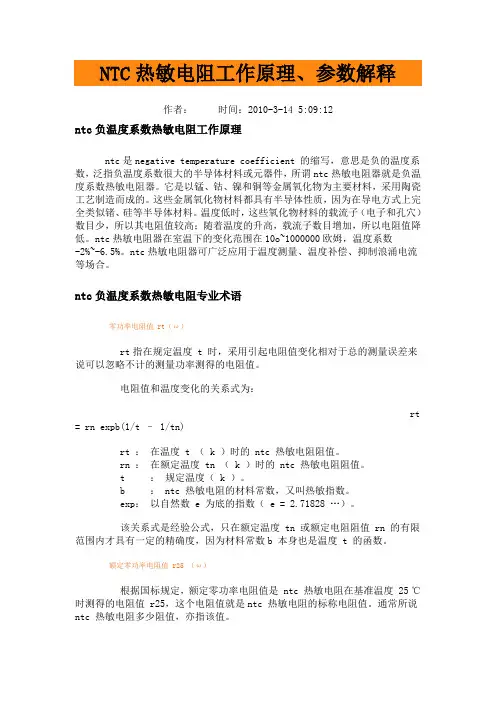

NTC热敏电阻工作原理、参数解释作者：时间：2010-3-14 5:09:12ntc负温度系数热敏电阻工作原理ntc是negative temperature coefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓ntc热敏电阻器就是负温度系数热敏电阻器。
它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
ntc热敏电阻器在室温下的变化范围在10o~1000000欧姆，温度系数-2%~-6.5%。
ntc热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
ntc负温度系数热敏电阻专业术语零功率电阻值 rt（ω）rt指在规定温度 t 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：rt = rn expb(1/t – 1/tn)rt ：在温度 t （ k ）时的 ntc 热敏电阻阻值。
rn ：在额定温度 tn （ k ）时的 ntc 热敏电阻阻值。
t ：规定温度（ k ）。
b ： ntc 热敏电阻的材料常数，又叫热敏指数。
exp：以自然数 e 为底的指数（ e = 2.71828 …）。
该关系式是经验公式，只在额定温度 tn 或额定电阻阻值 rn 的有限范围内才具有一定的精确度，因为材料常数b 本身也是温度 t 的函数。
额定零功率电阻值 r25 （ω）根据国标规定，额定零功率电阻值是 ntc 热敏电阻在基准温度25 ℃ 时测得的电阻值 r25，这个电阻值就是ntc 热敏电阻的标称电阻值。
通常所说ntc 热敏电阻多少阻值，亦指该值。
材料常数（热敏指数） b 值（ k ）b 值被定义为：rt1 ：温度 t1 （ k ）时的零功率电阻值。
负温度系数
负温度系数（NTC）热敏电阻材料由高纯度过渡金属Mn Cu Ni等元素的氧化物经共沉淀制粉、等静压成型后1200-1400℃高温烧结而成，结合先进的半导体切、划片工艺及玻封、环氧工艺制成各种类型NTC热敏电阻，产品种类齐全、精度高、稳定性好。
阻值范围0.5~2000kΩ，B值范围2500~4500。
ＮＴＣ热敏电阴的基本特特NTC热敏电阻的基本物理物性有：电阻值、B值、耗散系数、时间常数。
其定义如下电阻值R（kΩ）：电阻值可以近似地用如下公式表达：其中：R1、R2 为绝对温度下T1、T2 时的电阻值（kΩ）；B：B值（K）B值：B （K）：B值反映了两个温度之间的电阻变化，可用下述公式计算：其中：R1、R2 绝对温度T1、T2时的电阻值（Ω）耗散系数δ（mW/℃）：耗散系数是指热敏电阻消耗的功率与环境温度变化之比：其中：W热敏电阻消耗的功率（mW）T热平衡时的温度T0 周围环境温度I 在温度T时通过热敏电阻电流R在温度T时热敏电阻的电阻值（Ω）时间常数τ(sec.)：热敏电阻在零功率状态下，当环境温度由一个特定温度向另一个特定温度突变时，热敏电阻阻值变化63.2%所需时间。
NTC(负温度系数)热敏电阻器产品专业术语NTC(负温度系数)热敏电阻器产品专业术语NTC热敏电阻检测方法用万用表测量NTC热敏电阻的方法与测量普通固定电阻的方法相同，即按NTC热敏电阻的标称阻值选择合适的电阻挡可直接测出Rt的实际值。
但因NTC热敏电阻对温度很敏感，故测试时应注意以下几点：(1)由标称阻值Rt的定义可知，此值是生产厂家在环境温度为25℃时所测得的。
所以用万用表测量Rt时，亦应在环境温度接近25℃时进行，以保证测试的可信度。
(2)测量功率不得超过规定值，以免电流热效应引起测量误差。
例如，MF12-1型NTC热敏电阻，其额定功率为1W，测量功率P1＝0.2mW。
假定标称电阻值Rt为1kΩ，则测试电流：显然使用R×lk挡比较合适，该挡满度电流Im通常为几十至一百几十微安。
NTC负温度系数热敏电阻
NTC负温度系数热敏电阻NTC热敏电阻是指具有负温度系数的热敏电阻。
是使用单一高纯度材料、具有接近理论密度结构的高性能陶瓷。
因此，在实现小型化的同时，还具有电阻值、温度特性波动小、对各种温度变化响应快的特点，可进行高灵敏度、高精度的检测。
本公司提供各种形状、特性的小型、高可靠性产品，可满足广大客户的应用需求。
NTC负温度系数热敏电阻工作原理:NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。
它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。
这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。
温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
NTC 热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。
NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。
NTC负温度系数热敏电阻专业术语零功率电阻值RT（Ω）RT指在规定温度T 时，采用引起电阻值变化相对于总的测量误差来说可以忽略不计的测量功率测得的电阻值。
电阻值和温度变化的关系式为：RT = RN expB(1/T – 1/TN)RT ：在温度T （K ）时的NTC 热敏电阻阻值。
RN ：在额定温度TN （K ）时的NTC 热敏电阻阻值。
T ：规定温度（K ）。
B ：NTC 热敏电阻的材料常数，又叫热敏指数。
exp ：以自然数e 为底的指数（e = 2.71828 …）。
该关系式是经验公式，只在额定温度TN 或额定电阻阻值RN 的有限范围内才具有一定的精确度，因为材料常数 B 本身也是温度T 的函数。
额定零功率电阻值R25 （Ω）根据国标规定，额定零功率电阻值是NTC 热敏电阻在基准温度25 ℃时测得的电阻值R25，这个电阻值就是NTC 热敏电阻的标称电阻值。
ntc热敏电阻负温度
NTC热敏电阻负温度1. 简介NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种特殊类型的电阻，其电阻值随温度的升高而下降。
它是一种负温度系数（NTC）元件，常用于测量和控制温度。
NTC热敏电阻的负温度系数特性使其在各种应用中得到广泛使用，包括温度补偿、温度控制、温度测量等。
本文将详细介绍NTC热敏电阻的原理、特性、应用以及相关注意事项。
2. 原理NTC热敏电阻的工作原理基于半导体材料的温度敏感性。
在NTC热敏电阻中，主要使用的半导体材料是氧化物，如氧化锌、氧化镍等。
这些材料的电阻值随温度的变化而变化。
NTC热敏电阻的电阻值与温度之间存在一个负相关关系，即随着温度的升高，电阻值下降；温度降低时，电阻值增加。
这是因为半导体材料的导电能力与温度呈反比关系。
NTC热敏电阻的温度系数（Temperature Coefficient）定义为电阻值每摄氏度变化的百分比。
温度系数为负值，通常以ppm/℃（百万分之一/摄氏度）表示。
温度系数越大，NTC热敏电阻的电阻值变化越敏感。
3. 特性3.1 温度响应特性NTC热敏电阻对温度的响应速度快，可以在短时间内准确地反映温度的变化。
这使得它在温度控制和测量应用中非常有用。
3.2 稳定性NTC热敏电阻的电阻值随温度的变化而变化，但其稳定性较好。
它的温度系数可以通过材料的选择和制造工艺进行调整，以满足特定应用的需求。
3.3 精度NTC热敏电阻的精度取决于制造工艺和材料的选择。
通常，精度可以达到0.1%或更高。
3.4 响应时间NTC热敏电阻的响应时间取决于其热容量和热导率。
较小的热容量和较高的热导率可以提高响应时间。
3.5 温度范围NTC热敏电阻的工作温度范围通常在-50℃至+150℃之间。
特殊类型的NTC热敏电阻可以扩展工作温度范围。
4. 应用4.1 温度测量NTC热敏电阻常用于温度测量应用中。
通过测量NTC热敏电阻的电阻值，可以计算出环境的温度。
NTC热敏电阻器介绍
负温度系数热敏电阻器（ＮＴＣ）
热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（ＰＴＣ）和负温度系数热敏电阻器（ＮＴＣ）。
热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。
正温度系数热敏电阻器（ＰＴＣ）在温度越高时电阻值越大，负温度系数热敏电阻器（ＮＴＣ）在温度越高时电阻值越低，它们同属于半导体器件。
ＮＴＣ（Ｎｅｇａｔｉｖｅ Ｔｅｍｐｅｒａｔｕｒｅ Ｃｏｅｆｆ１Ｃｉｅｎｔ）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。
ＮＴＣ热敏电阻器广泛用于测温、控温、温度补偿等方面。
它的测量范围一般为－１０～＋３００℃，也可做到－２００～＋１０℃，甚至可用于＋３００～＋１２００℃环境中作测温用。
．由于热敏电阻器的阻值随温度的变化而变化，因而使接在电桥对角线间的表头指示也相应变化．这就是热敏电阻器温度计的工作原理．
热敏电阻器温度计的精度可以达到０．１℃，感温时间可少至１０ｓ以下．它不仅适用于粮仓测温仪，同时也可应用于食品储存、医药卫生、科学种田、海洋、深井、高空、冰川等方面的温度测量． 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NTC 负温度系数热敏电阻
热敏电阻分为三类：正温度系数热敏电阻（PTC ），负温度系数热敏电阻（NTC ），临界温度电阻器（CTR ）。
图1-1 NTC 负温度系数热敏电阻
负温度系数热敏电阻器如图1-39所示。
其电阻值随温度的增加而减小。
NTC 热敏电阻器在室温下的变化范围在10O ～1000000欧姆，温度系数-2%～-6.5%。
⑴ 负温度系数热敏电阻温度方程
)(T f =ρ T B T e A /'=ρ T B T B T T Ae e S
l
A S l R //'===ρ 其中：S
l
A A '
= 电阻值和温度变化的关系式为： )1
1(exp N
N T T T
B R R -= R T --在温度T （ K ）时的NT
C 热敏电阻阻值。
R N --在额定温度T N （ K ）时的NTC 热敏电阻阻值。
以25°C 为基准温度时测得的电阻值R N =R25，R25就是NTC 热敏电阻的标称电阻值。
通常所说 NTC 热敏电阻多少阻值，亦指R25值。
B---NTC 热敏电阻的材料常数，又叫热敏指数。
T
T T R R
T T T T B 000ln -=
该关系式是经验公式，只在额定温度 TN 或额定电阻阻值 RN 的有限范围内才具有一定的精确度，因为材料常数B 本身也是温度 T 的函数。
NTC 热敏电阻器在室温下的变化范围在10O ～1000000欧姆，温度系数-2%～-6.5%。
已知温度T 、额定温度T N 和R25即可求的热敏电阻阻值R T 。
⑵ 负温度系数热敏电阻主要特性 电阻温度系数σ
dT
dR R T
T 1=
σ
微分式（），可得 2
T
B -=σ 热敏电阻的温度系数是负
值。
-----温度测量电桥应用
温度测量电桥的A 点所在的桥臂的电阻是固定的，故A U 是固定的。
B 点所在的桥臂的电阻t R 随温度变化，故B U 是变动的。
电阻t R 为负温度系数热敏电阻，
t R =1.5K 指NTC 热敏电阻的标称电阻值R 25。
为了方便取2R 与t R 成比例，这里取
K R R t 5.12==，同时，13
1
1212
E E R R R A U =+=
，得Ω=7501R 。
在前面已知条件下，推导13’
3
P R R R +=： 约束条件：① U U U U U B A i ∆〈+-=〈∆-，② 13
1
E A U =。
由测量电桥平衡0=-=B A i U U U 时，得Ω==+=750113’
3
R R R R P 。
又由1'3
1
13
1
E R t R t R E U U U B A i +-=-=，得R p R R R ∆±Ω=+=75013'3。
故取K R P 11=。
⑴ 温度控制器电路
温度控制器电路如图3-7所示，由测量电桥、测量放大器、滞回比较器
及驱动电路等组成。
由于温度的不同，因而在测量电桥的A 、B 点时会产生不同的电压差，这个差值经过测量放大器放大后进入到滞回比较器的反相输入端，与
图3-8 滞回曲线 比较电压U R 比较后，由滞回比较器输出信号进行加热或停止加热。
图3-7 温度控制器电路
⑵ 电路原理分析
由测量电桥、测量放大器、滞回比较器及驱动电路等组成。
测量电桥的A 点所在的桥臂的电阻是固定的，故A U 是固定的。
B 点所在的桥臂的电阻t R 随温度变化，故B U 是变动的。
由于温度
的不同，因而在测量电桥的A 、B 点时会产生不同的电压差，这个差值经过测量放大器放大后进入到滞回比较器的反相输入端，与比较电压U R 比较后，由滞回比较器输出信号进行加热或停止加热。
继电器J 可进一步推动交流接触器。
滞回电压比较器的比较电压U R 代表设定的温度，如图3-7示，
o R TH U R R R U R R R U ⨯++⨯+=
13
1212
131213。
由滞回电压比较器特性可知，当E U 变化越过
TH U 时，滞回电压比较器输出会翻转。
改变比较电压
U R 能改变控温的范围，控温
的精度由滞回比较器的滞环宽度确定。
比较电压U R 与温度t R 的关系：
om
R TH U R R R U R R R U ⨯++⨯+=
13
1212
131213
)()(1'
3
1211
131212131213E R R R E R R R A U U A AU U R R R U R R R U t t B A AB om R E +-+=-==⨯++⨯+=
令1211
'1E R R R A
E +=，13
1312
R R R m +=； 整理得：
1
'3
'
3
13
12'
113121'
3
'
111E R R R mA U R R mE U R R E R R R mA
mE U t
om om t t R +
--=-
+
-=
(3-10)
由式(3-10)可知，比较电压U R 与温度t R 存在对应关系。
温度t ↑，t R ↓，使B U ↓，而B A U U -↑。
经测量放大器的放大，E U ↑，当温度由0t 上升到达2t （与U R 对应），即温度t 到达设定值2t ，滞回比较器输出信号F U 使驱动电路复合管截止，继电器J 失电，停止加温。
温度t ↓，t R ↑，使B U ↑，而B A U U -↓。
经测量放大器的放大，E U ↓，当温度下降达2t （与U R 对应），即温度t 下降低于设定值2t ，滞回比较器输出信号F U 使驱动电路复合管导通，继电器J 得电，进行加温。
