概念：
XS系列砂石洗选机是一种轮斗式洗选设备。
主要用于建筑砂石料等的洗选脱水。
结构与工作原理：
XS洗砂机由轮斗、机座、传动装置组成。
机座支承轮斗及传动系统，并形成洗砂槽。
轮斗提出的砂子，经输送装置送走。
应用领域：
广泛用于砂石场、矿山、建材、交通、化工、水利水电、混凝土搅拌站等行业中对物料的洗选
主要技术参数：
XS洗砂机特点：
1.轮斗式洗砂机结构简朴，叶轮传动轴承装置与水和受水物料隔离大大避免了轴承因浸水、砂和污染物导致损坏的现象发生。
2.洗砂机（洗沙机）用于砂石场洗砂时与传统的螺旋洗砂机比拟有显著上风如下：
a.细砂和石粉流失极少，所洗建筑砂级配和细度模数达到国家《建筑用砂》《建筑用卵石、碎石》尺度。
b.轮斗式洗砂机除筛网外几乎无易损件。
c.用寿命长，长期不用维修。
3.洗砂机机结构公道、维修便利、处理量大、功率消耗小、洗净度高。
新奇的密封结构、全封锁油浴式传动装置、可调式溢流堰板，确保了该系列产品高效、耐用，清洗、脱水效果好，细粒产品保持不乱等特点。
南昌长江思科矿山机械有限公司：。
HXS8.5桥式吸砂机技术说明
HXS8.5双槽桥式吸砂机技术说明一、主要技术参数·池宽：B=2×3.9m·池深：H=3.9m·池长：L=28.0m·水深：h=3.1m·轨距：LK=8.5m·行驶速度：V=～2m/min·驱动功率：N=0.75kw·防护等级：IP65·绝缘等级：F级·潜污泵流量：Q=40m3/h·潜污泵扬程：H=10.0m·潜污泵功率：N=2×2.2kw·轨道型号：15kg/m·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理桥式吸砂机由主梁、驱动装置、撇渣装置、吸砂系统、行车轨道等部件组成。
1、主要结构⑴主梁用型材制成整体结构，有足够的刚度和强度，桥上铺及走道板，其负荷至少距承受250kg/m2的力。
桥的三面设置栏杆，一面设爬梯和扶手，桥的走道宽度为1.0m。
⑵吸砂机上设有撇渣装置，当进行刮渣时，刮板部分浸入水下而当其逆向行走时，刮板抬高水面，刮板二边各装一个挠性橡胶清洁器，防止浮渣自池边流出。
⑶吸砂泵采用无阻塞潜污泵，该泵具有流量大、扬程高、使用寿命长等优点。
吸砂泵的叶轮为不堵塞式叶轮，有机械密封保护，泵壳为铸铁涡壳，流体通道光滑并足够大，壳体和叶轮设有耐磨环。
2、工作原理吸砂机在沉砂池顶面上沿轨道来回行走，机上的吸砂泵将池底砂水混合物吸出并提升至一定的高度（进入砂水分离器进行分离），同时机上撇渣装置将水面上的浮渣刮至池末端的渣槽中。
三、主要部件材质·主梁：1Cr18Ni9Ti不锈钢·栏杆： 1Cr18Ni9Ti不锈钢·走道板：热镀锌网格板·端梁：1Cr18Ni9Ti不锈钢·行走轮：ZG35铸钢·排砂管：1Cr18Ni9Ti不锈钢·吸砂泵：外壳：高强度灰铸铁叶轮：球墨铸铁泵轴：1Cr18Ni9Ti不锈钢导轨、链条：1Cr18Ni9Ti不锈钢·撇渣装置：1Cr18Ni9Ti不锈钢·紧固件：316不锈钢·电控箱：聚碳酸脂四、电器控制系统吸砂桥上有一个就地控制箱，整个桥及附带设备的动作都由该控制箱控制。
HXS6.3桥式吸砂机技术说明

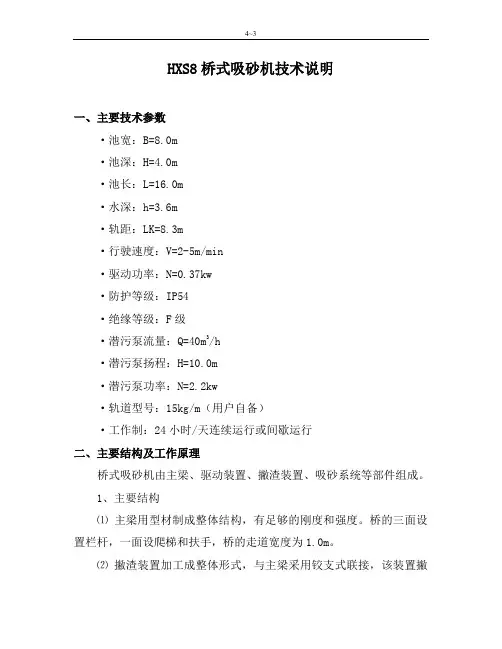

HXS8桥式吸砂机技术说明一、主要技术参数·池宽：B=8.0m·池深：H=4.0m·池长：L=16.0m·水深：h=3.6m·轨距：LK=8.3m·行驶速度：V=2-5m/min·驱动功率：N=0.37kw·防护等级：IP54·绝缘等级：F级·潜污泵流量：Q=40m3/h·潜污泵扬程：H=10.0m·潜污泵功率：N=2.2kw·轨道型号：15kg/m（用户自备）·工作制：24小时/天连续运行或间歇运行二、主要结构及工作原理桥式吸砂机由主梁、驱动装置、撇渣装置、吸砂系统等部件组成。
1、主要结构⑴主梁用型材制成整体结构，有足够的刚度和强度。
桥的三面设置栏杆，一面设爬梯和扶手，桥的走道宽度为1.0m。
⑵撇渣装置加工成整体形式，与主梁采用铰支式联接，该装置撇渣干净彻底。
⑶吸砂泵采用无阻塞潜污泵，该泵具有流量大、扬程高、使用寿命长等优点。
吸砂泵的叶轮为不堵塞式叶轮，有机械密封保护，泵壳为铸铁涡壳，流体通道光滑并足够大，壳体和叶轮设有耐磨环。
2、工作原理吸砂机在沉砂池顶面上沿轨道来回行走，机上的吸砂泵将池底砂水混合物吸出并提升至一定的高度（进入砂水分离器进行分离），同时机上撇渣装置将水面上的浮渣刮至池末端的渣槽中。
三、主要部件材质·主梁：Q235A碳钢·栏杆：装饰不锈钢·走道板：Q235A碳钢·端梁：Q235A碳钢·行走轮：ZG35铸钢·排砂管：304不锈钢·撇渣装置：304不锈钢·紧固件：1Cr18Ni9Ti不锈钢四、电器控制系统整个设备的动作由控制箱控制。
控制箱具有就地手动操作、自动操作功能。
现场电控箱面板上设有起动、停机按钮，运行、停机事故信号灯，就地手动-0-控制箱自动操作。
电控箱防护等级IP54。

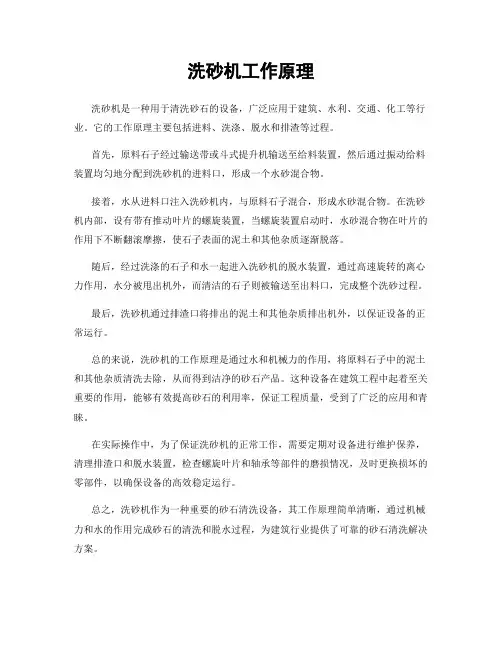

洗砂机工作原理
洗砂机工作原理
洗砂机是一种用于清洗砂石的设备，广泛应用于建筑、水利、交通、化工等行业。
它的工作原理主要包括进料、洗涤、脱水和排渣等过程。
首先，原料石子经过输送带或斗式提升机输送至给料装置，然后通过振动给料装置均匀地分配到洗砂机的进料口，形成一个水砂混合物。
接着，水从进料口注入洗砂机内，与原料石子混合，形成水砂混合物。
在洗砂机内部，设有带有推动叶片的螺旋装置，当螺旋装置启动时，水砂混合物在叶片的作用下不断翻滚摩擦，使石子表面的泥土和其他杂质逐渐脱落。
随后，经过洗涤的石子和水一起进入洗砂机的脱水装置，通过高速旋转的离心力作用，水分被甩出机外，而清洁的石子则被输送至出料口，完成整个洗砂过程。
最后，洗砂机通过排渣口将排出的泥土和其他杂质排出机外，以保证设备的正常运行。
总的来说，洗砂机的工作原理是通过水和机械力的作用，将原料石子中的泥土和其他杂质清洗去除，从而得到洁净的砂石产品。
这种设备在建筑工程中起着至关重要的作用，能够有效提高砂石的利用率，保证工程质量，受到了广泛的应用和青睐。
在实际操作中，为了保证洗砂机的正常工作，需要定期对设备进行维护保养，清理排渣口和脱水装置，检查螺旋叶片和轴承等部件的磨损情况，及时更换损坏的零部件，以确保设备的高效稳定运行。
总之，洗砂机作为一种重要的砂石清洗设备，其工作原理简单清晰，通过机械力和水的作用完成砂石的清洗和脱水过程，为建筑行业提供了可靠的砂石清洗解决方案。
洗砂机械设备参数
洗砂机械设备参数
洗砂机械设备是一种常用的砂石生产线设备，主要用于清洗砂石材料，去除其中的杂质和泥土，提高砂石的质量。
下面我们来了解一下洗砂
机械设备的参数。
1. 处理能力：洗砂机械设备的处理能力是指每小时可以处理的砂石材
料的数量。
不同型号的洗砂机械设备处理能力不同，一般在10-200
吨/小时之间。
2. 洗涤桶直径：洗涤桶直径是指洗砂机械设备中洗涤桶的直径大小。
洗涤桶直径越大，处理能力越大，但是设备的体积也会相应增大。
3. 洗涤桶长度：洗涤桶长度是指洗砂机械设备中洗涤桶的长度大小。
洗涤桶长度越长，清洗效果越好，但是设备的体积也会相应增大。
4. 电机功率：洗砂机械设备的电机功率是指设备所配备的电机的功率
大小。
电机功率越大，设备的处理能力越强，但是也会相应增加设备
的能耗。
5. 外形尺寸：洗砂机械设备的外形尺寸是指设备的长、宽、高的尺寸
大小。
外形尺寸越大，设备的处理能力越强，但是也会相应增加设备
的体积和重量。
6. 重量：洗砂机械设备的重量是指设备的重量大小。
重量越大，设备的稳定性越好，但是也会相应增加设备的运输和安装难度。
7. 旋转速度：洗砂机械设备的旋转速度是指设备中洗涤桶的旋转速度大小。
旋转速度越快，清洗效果越好，但是也会相应增加设备的能耗和噪音。
总之，洗砂机械设备的参数是影响设备性能和使用效果的重要因素，用户在选择设备时需要根据自身的生产需求和实际情况进行选择。
洗砂机操作规程
洗砂机操作规程洗砂机作为一种常用的砂石加工设备，其操作规程对于生产效率和设备寿命有着至关重要的作用。
下面将从洗砂机的准备工作、启动操作、正常生产和停机维护四个方面详细介绍洗砂机的操作规程。
一、准备工作1.检查洗砂机和周边设备是否正常运转，是否存在异常情况。
2.检查洗砂机内部是否清洁干净，有无石子、砂石残留等杂物。
3.检查水源是否充足，水流量是否稳定，水管是否畅通。
4.检查电源是否正常，电气设备是否工作良好。
二、启动操作1.按照电气图纸接通电源，检查各电气元件是否正常。
2.开启给料系统和输送系统，使砂石进入洗砂机。
3.启动水泵，将水导入洗砂机内部。
4.启动洗砂机主机，并根据生产需要调节转速。
5.调整洗砂机出料口，使出料符合生产要求。
三、正常生产1.根据生产需要，定期检查洗砂机内部的砂石质量和含水率，并根据需要进行调整。
2.定期检查洗砂机内部的维修保养情况，及时更换易损件和润滑油，保证设备正常运转。
3.严格按照操作规程操作，禁止在洗砂机正常运转时进行操作和维修。
4.定期检查电气设备的接线和接地情况，保证设备电气安全。
四、停机维护1.停机前，先关闭给料和输送系统，停止砂石进入洗砂机。
2.停机前，先关闭水泵，停止水流进入洗砂机。
3.停机前，先关闭洗砂机主机，并等待主机完全停止运转。
4.关机后，对洗砂机内部进行清洗，清除砂石残留和杂物。
5.关机后，对洗砂机进行维护保养，更换易损件和润滑油。
6.停机后，及时关闭电源，保证设备安全。
以上就是洗砂机操作规程的详细介绍，操作时一定要严格按照操作规程进行，保证设备的正常运转和生产效率。
同时，在操作过程中要注意安全，避免发生意外事故。
洗砂机产品参数及说明(精)
洗砂机产品参数及说明
我公司生产的XSD系列洗砂机是配合制砂机使用的一种水洗式制砂的必备设备，洗砂机可以将制砂机制出的混合砂子洗去微量的石粉和杂质，从而提高砂子的质量。
XZD系列高效洗砂机系列是一种轮斗式洗选设备，主要用于建筑工地、砂石厂、水电站混凝土大坝工地、邮电电杆厂需单位砂石及铸造用"七○"砂、玻璃厂石英砂及油井回填用压力砂的洗选、分级和脱水.XSD系列洗砂机采用先进技术，结合国内砂石行业实际情况研制的高效洗砂设备，它具有洗净高度，结构合理，处理量大，功率消耗小，洗砂过程中砂子流失少，尤其是洗砂机传动部分均与水、砂隔离，故其故障率大大低于目前常用洗砂机，是国内洗砂行业升级换代的最佳选择。
洗砂机的优势：
1.构造简单
2.维修简单
3.节省水资源
4.经久耐用
5.无污染。
轮式洗砂机
型号XSD2610 XSD2816 XSD3016
叶轮规格(mm)
φ2600×1000φ2800×1600φ3000×1600 (外径×宽度)
叶轮转速（r/min） 1.178 1.177 1.179
处理量(t/h) 20-50 30-60 50-120。
筛砂洗砂机械参数
筛砂洗砂机械参数
筛砂洗砂机是一种常见的砂石生产设备，主要用于清洗和筛选砂石材料。
它的参数包括以下几个方面：
1. 处理能力：筛砂洗砂机的处理能力是指其每小时能够处理的砂石材料的数量。
一般来说，处理能力越大，设备的生产效率就越高。
常见的处理能力有10-100吨/小时等不同规格。
2. 筛网规格：筛砂洗砂机的筛网规格是指其筛网的孔径大小。
不同的筛网规格适用于不同粒度的砂石材料。
常见的筛网规格有5mm、10mm、20mm等。
3. 电机功率：筛砂洗砂机的电机功率是指其驱动设备的电机的功率大小。
电机功率越大，设备的工作效率就越高。
常见的电机功率有5.5KW、7.5KW、11KW等。
4. 外形尺寸：筛砂洗砂机的外形尺寸是指其长、宽、高的尺寸大小。
外形尺寸的大小直接影响设备的安装和使用。
常见的外形尺寸有3000*1400*2145mm、3500*1500*2500mm等。
5. 重量：筛砂洗砂机的重量是指其整机的重量大小。
重量的大小与设
备的稳定性和运输成本有关。
常见的重量有1.5吨、2吨、3吨等。
6. 水量：筛砂洗砂机的水量是指其清洗砂石材料所需的水量大小。
水
量的大小与设备的清洗效果有关。
常见的水量有10-50吨/小时等不同规格。
综上所述，筛砂洗砂机的参数包括处理能力、筛网规格、电机功率、
外形尺寸、重量和水量等方面。
在选购筛砂洗砂机时，需要根据实际
生产需求和材料特性来选择合适的设备参数，以达到最佳的生产效果。
SXX虹吸式洗砂机型砂含泥量安全操作规程
常德方铸仪器设备有限公司 SXX-3S 微电脑控制自动洗砂机操作规程
环境/职业健康安全管理体系 作业指导文件
文件编号：FZHCB-EHS-004 第1页 共1页
1．适用范围（ GB/T2684-2009）
本仪器用来测定原砂或旧砂中的含泥量
2．危险源/环境因素
搅拌叶片、AC220V 电源
3．作业前
3-1 仪器放置水平工作台上，用水管连接好仪器 背板进出水接头
标准方法，增加参考方法中的自动功能，首先搅拌 15 分钟⇒自动加水⇒搅拌 30 秒⇒静置 10 分钟 ⇒排水⇒加水⇒搅拌 30 秒⇒静置 10 分钟⇒排水⇒加水⇒搅拌 30 秒⇒静置 5 分钟⇒排水⇒加水⇒搅 拌 30 秒⇒静置 5 分钟⇒排水⇒后面的是静置时间 5 分钟循环……的程序，进行自动反复冲洗，直 至洗砂杯中的水到透明不再带有泥类止。 4-4 最后一次将洗砂杯中的清水排除后，关闭洗砂机及水龙头，然后用塑料洗瓶将虹吸管等组件上所 粘附的砂粒冲入洗砂杯中，用手托住托板，松开锁紧螺母，移出洗砂杯。将试样和余水倒入折有 滤纸的直径为 100mm 左右的漏斗中过滤 4-5 然后将试样连同滤纸置于承砂盘中，在电烘箱中烘干至恒重（温度为 110-140℃），烘干后置于干 燥器中，待冷却至室温时称量。（也可置于 SGH 红外线烘干器中快速烘干） 按下式计算含泥量百分率
5-3 每天使用后，应拔去电源插头，并将洗砂杯置于杯托上固定。 5-4 试验完毕将仪器上水渍灰尘擦净。不用时用塑料薄膜罩上防尘；
6．应急与对策
6-1 作业过程中遇到故障或险情，要立即停止作业，拔掉设备电源，报告上级主管。
编制部门 技术部
编写人 冯波
ห้องสมุดไป่ตู้
审核人 刘建国
会签 胡军
洗砂机操作规程
洗砂机操作规程洗砂机操作规程一、安全操作规程1. 操作前应对洗砂机进行全面检查，确保各部位设备正常，无异常情况。
2. 工作人员应穿戴好个人防护用品，包括头盔、安全鞋、耳塞和手套等。
3. 操作人员在操作过程中应注意正确的姿势，避免过度疲劳和不适。
4. 禁止不经认证的人员操作洗砂机，严禁未接受过培训的人员单独操作。
5. 操作过程中禁止将手指、手臂等身体部位伸入洗砂机内部。
6. 操作完成后，应将洗砂机关闭，断开电源，并将各部位设备清理干净。
二、洗砂机操作步骤1. 将待洗砂料放入洗砂机的投料口，确保砂料均匀分布。
2. 打开水泵电源，调节水流量和水位，保持砂料在合适的湿润状态，并帮助清洗砂料。
3. 启动洗砂机电源，根据需要调节转速，并注意观察设备运行情况。
4. 根据砂料的性质和所需清洗效果，调整洗砂机的清洗时间和清洗次数。
5. 在运行过程中，定期观察洗砂机的清洗效果，并根据需要做出相应的调整。
6. 清洗完成后，关闭洗砂机电源，并将砂料从出料口取出。
7. 清洗完毕后，对洗砂机进行清洁，包括清理内部的砂垢和残留物，清洗滤网等。
8. 若洗砂机需要长时间放置未使用，应将其进行封存，防止设备受潮或受损。
三、常见故障处理方法1. 洗砂机电源无法启动：检查电源接触是否良好，检查电源开关是否关闭，如有需要，更换损坏的电源线。
2. 洗砂机转速过慢或过快：检查电机是否正常工作，是否有异味，是否需要清理电机内部，如有需要，及时进行维修和更换。
3. 洗砂机清洗效果不佳：检查水流量和水位是否适当，是否需要调整，检查清洗时间和清洗次数是否足够。
4. 洗砂机水泵异常：检查水泵是否正常运行，是否需要清洗和维修，是否需要更换新的水泵。
综上所述，洗砂机操作规程包括安全操作规程、操作步骤和常见故障处理方法。
正确操作洗砂机能够保障设备的安全运行，提高工作效率，并确保砂料的清洗效果达到要求。
在操作过程中应遵循规程，并及时对故障进行处理，保证设备的正常运行。
恒源公司XL型螺旋式洗砂机说明书
目录一、机器的用途二、主要技术参数三、工作原理和结构四、机器的安装、调试五、机器的操作规程及维护、保养六、安全注意事项七、常见故障及排除方法★使用前请仔细阅读本说明书★请注意保存本说明书及随机资料欢迎您选用恒源公司产品，在使用本产品之前，请仔细阅读并熟悉本说明的内容。
恒源公司生产的XL型螺旋式洗砂机专为砂石、石英砂等用砂单位作洗选、分级、脱水而优化设计。
其新颖的密封结构，可调试溢流堰板。
确保该系列产品高效、耐用。
适用于砂石厂、建筑工地、水电站、混凝土大坝工地、玻璃制造业、铸造行业、油井开发业等用砂单位。
■本机由堰板、壳体、螺旋实体、减速器及电机等主要部件组成。
兼有清洗、脱水、分级三种功能。
■砂石洗选机按15º倾斜布置，水槽下部由三边堰板围成沉淀池。
螺旋头部没入沉淀池内，螺旋由电动机经减速器驱动连续旋转，由沉淀池底部多孔板给入清水。
■由多孔板进行的清水流形成上升水流，将比重小的异物带到水面溢出堰板外，完成清洗。
比重大的颗粒沉入槽底，在槽底弯板以便由螺旋叶片将砂石向上推进，由于水槽长度超出下部水平线有一合适的长度，在向上推进过程中，除去砂石多余水份，脱出的水从槽底另一侧排水沟流入沉淀池。
■物料的分级是通过将不符合标准要求细颗粒溢出堰外来实现。
起控制方法是调整溢流堰高度及调整螺旋转速。
■本机主体由我公司装配后成台供应。
用户收到本机后，应对设备进行检查和清点，以消除运输过程中可能产生的问题。
■安装施工人员应熟悉本产品的结构、性能和技术要求。
了解必要的操作程序，并事先制定合适的安装工艺规程。
■安装现场需有足够起吊能力的吊装设备。
钢绳吊挂在机体两侧的吊耳（不能吊挂其他部位）,在两侧板间用120×120方木支撑，以防止变形。
■机器装运必须谨慎小心，不得在地面上拖运，以防止壳体变形及零件损坏。
■洗砂机支架应安装在钢筋混凝土基础上。
基础高度、深度和面积大小应按当地土质条件单独进行计算。
安装基面要求平直，并应有足够的空间，以便安装输送设备和检修。
