厨房卫生间烟气排风道施工方案
厨房油烟排气工程施工方案
一、工程背景随着现代厨房设备的发展和人们生活水平的提高，厨房油烟问题日益突出。
为改善厨房空气质量，保障人们的健康，本工程将对某住宅小区的厨房油烟排气系统进行改造升级。
二、工程目标1. 实现厨房油烟的快速排放，降低室内油烟浓度；2. 提高厨房通风效果，改善室内空气质量；3. 确保施工过程中安全、环保、高效。
三、工程范围1. 住宅小区内所有厨房油烟排气系统的改造；2. 排气管道、风机、控制设备等设施的安装；3. 施工现场的安全、环保措施。
四、施工方案1. 施工准备（1）组织施工队伍，进行技术交底，明确施工任务和施工要求；（2）准备施工所需材料、设备，如排气管道、风机、控制设备等；（3）办理相关施工手续，确保工程顺利进行。
2. 施工步骤（1）拆除原有油烟排气系统：拆除厨房内的油烟排气管道、风机、控制设备等设施，清理现场；（2）安装排气管道：按照设计要求，安装新的油烟排气管道，确保管道连接牢固、密封性良好；（3）安装风机：将风机安装在排气管道的末端，确保风机运行平稳、噪音低；（4）安装控制设备：根据需要，安装油烟浓度监测、报警等控制设备，实现自动控制；（5）调试与验收：对安装完成的油烟排气系统进行调试，确保其正常运行，符合设计要求。
3. 施工注意事项（1）施工过程中，注意安全操作，遵守施工现场的安全规定；（2）在施工过程中，采取有效措施，降低噪音、粉尘等污染；（3）施工完成后，对施工现场进行清理，确保环境整洁；（4）施工过程中，加强与业主的沟通，确保工程顺利进行。
五、施工进度安排1. 施工前期准备：1周；2. 施工阶段：2周；3. 调试与验收：1周；4. 总工期：4周。
六、质量保证措施1. 选用优质材料，确保施工质量；2. 严格执行施工规范，确保工程质量；3. 定期对施工人员进行培训，提高施工技能；4. 加强施工过程中的质量控制，确保工程质量。
七、安全、环保措施1. 施工现场设置安全警示标志，确保施工安全；2. 采取有效措施，降低噪音、粉尘等污染；3. 施工过程中，严格遵守环保法规，确保施工环保；4. 施工完成后，对施工现场进行清理，确保环境整洁。
厨房卫生间排烟道施工方案
龙湖锦艺城天境29-32#楼厨房、卫生间排气道安装施工方案编制：审核：审批：河南五建建设集团有限公司龙湖锦艺城项目部2015年8月12日一、编制依据 (1)二、工程概况 (1)三、工期目标 (2)四、质量目标 (2)五、主要材料、规格要求 (3)六、施工准备 (4)6.1技术准备： (4)6.2材料准备： (5)6.3主要机具： (5)6.4劳动力的准备： (5)七、施工安装要求： (5)八、安装工艺流程 (6)8.1吊线复核洞口 (6)8.2运至现场、按序吊运 (6)8.3立管定位 (6)8.4吊模浇灌 (6)8.5屋顶风帽 (6)8.6止逆阀安装 (7)8.7自检评定 (7)8.8验收交工 (7)九、安装要求及细部做法 (7)十、各项保证措施 (11)10.1工期保证措施: (11)10.2质量保证措施: (11)10.3成品保护措施： (11)10.4安全保证措施： (12)10.5文明施工保证措施: (12)厨房、卫生间排气道安装施工方案一、编制依据1、龙湖锦艺城天境29-32#楼工程施工图纸；2、设计变更通知单；3、本工程住宅厨房卫生间排气道根据《住宅排气道（一）》（07J916-D-C5型）排气道设计，施工时根据《住宅厨房卫生间排气道》JG/T194-2006要求进行施工。
4、国家现行建筑工程施工与验收规范，质量检验评定标准，有关技术规程及规范。
二、工程概况龙湖锦艺城天境29#-32#楼工程位于新郑市龙湖镇郑新快速通道东侧、双湖大道北侧。
总建筑面积84628.72㎡，29#楼地上26层，地下1层，一层、二层为商业，3-26层为住宅，住宅分为两个单元，每个单元4户，每层8户，共192户。
住宅楼层层高2.95m，总建筑面积为23652.6㎡。
30#楼地上26层，地下1层，一层、二层为商业，3-26层为住宅，住宅分为两个单元，每个单元4户，每层8户，共192户。
住宅楼层层高2.95m，总建筑面积为23696.42㎡。
厨房油烟通风工程施工方案
厨房油烟通风工程施工方案一、设计原则1. 根据厨房的大小和使用情况确定通风设备的类型和数量，通风设备的布局应合理，保证每个工作区域都能获得良好的通风效果。
2. 通风管道的走向要尽量简洁，并避免管道有多余的弯曲，以免增加管道阻力，影响通风效果。
3. 通风设备的选用应符合国家相关标准，具有良好的排气量和排气效率，并且要有防火、防爆、防腐蚀等功能。
二、施工步骤1. 确定通风设备的位置和数量，按照设计图纸确定通风管道的走向和布局。
2. 在厨房内墙面和天花板上标明通风设备和管道的安装位置，清理出通风口的位置。
3. 加工制作通风设备和管道，按照设计要求对通风设备进行改装和定位，制作好通风管道的支架和连接件。
4. 安装通风设备和管道，首先安装通风设备，接好电源线和管道连接口，再将通风管道按照设计要求连接好并固定在墙面和天花板上。
5. 连接电源和调试设备，将通风设备接通电源，进行启动和调试，调整设备工作情况和风量，保证通风设备正常运转和通风效果良好。
三、材料选用1. 通风设备：采用符合国家相关标准的通风设备，可以选择排烟机、新风机、排油烟机等。
2. 通风管道：选择符合要求的不锈钢通风管道或者镀锌铁皮通风管道，要具有良好的防腐蚀性能和较小的风阻。
3. 连接件：采用合适的连接件，如接头、弯头、支架等，保证通风管道的连接牢固和倾斜度合理。
4. 电气设备：选用符合要求的电缆、开关、插座等电气设备，保证通风设备的安全使用。
四、施工中需要注意的问题1. 施工现场要有足够的通风，保证施工人员的健康和安全。
2. 施工人员要严格按照设计图纸和规范要求进行施工，保证通风设备和管道的安装质量。
3. 在施工中要严格遵守安全操作规程，使用防护用具，防止意外事故的发生。
4. 施工结束后要对通风设备进行全面检查和试运行，确保通风效果符合设计要求。
总之，厨房油烟通风工程的施工方案包括设计原则、施工步骤、材料选用、以及施工中需要注意的问题。
只有严格按照要求进行施工，合理设计和选用通风设备和材料，才能保证厨房油烟通风工程的质量和效果。

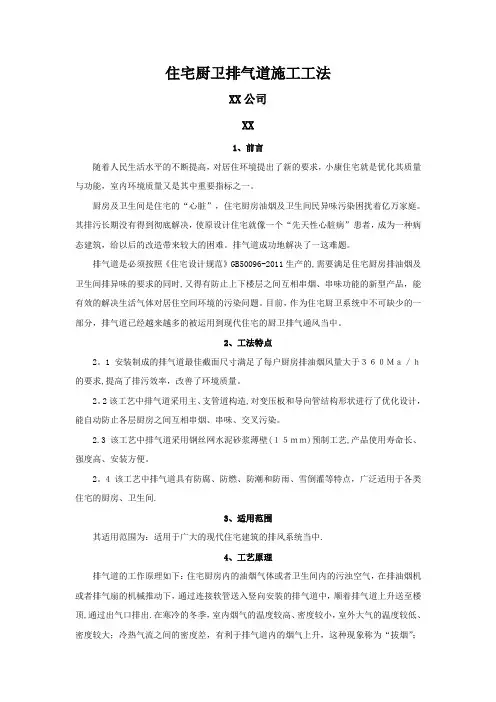

住宅厨卫排气道施工工法
住宅厨卫排气道施工工法XX公司XX1、前言随着人民生活水平的不断提高，对居住环境提出了新的要求，小康住宅就是优化其质量与功能，室内环境质量又是其中重要指标之一。
厨房及卫生间是住宅的“心脏”，住宅厨房油烟及卫生间民异味污染困扰着亿万家庭。
其排污长期没有得到彻底解决，使原设计住宅就像一个“先天性心脏病”患者，成为一种病态建筑，给以后的改造带来较大的困难。
排气道成功地解决了一这难题。
排气道是必须按照《住宅设计规范》GB50096-2011生产的,需要满足住宅厨房排油烟及卫生间排异味的要求的同时,又得有防止上下楼层之间互相串烟、串味功能的新型产品，能有效的解决生活气体对居住空间环境的污染问题。
目前，作为住宅厨卫系统中不可缺少的一部分，排气道已经越来越多的被运用到现代住宅的厨卫排气通风当中。
2、工法特点2。
1安装制成的排气道最佳截面尺寸满足了每户厨房排油烟风量大于３６０Ｍａ／ｈ的要求,提高了排污效率，改善了环境质量。
2。
2该工艺中排气道采用主、支管道构造,对变压板和导向管结构形状进行了优化设计，能自动防止各层厨房之间互相串烟、串味、交叉污染。
2.3该工艺中排气道采用钢丝网水泥砂浆薄壁(１５ｍｍ)预制工艺,产品使用寿命长、强度高、安装方便。
2。
4该工艺中排气道具有防腐、防燃、防潮和防雨、雪倒灌等特点，广泛适用于各类住宅的厨房、卫生间.3、适用范围其适用范围为：适用于广大的现代住宅建筑的排风系统当中.4、工艺原理排气道的工作原理如下：住宅厨房内的油烟气体或者卫生间内的污浊空气，在排油烟机或者排气扇的机械推动下，通过连接软管送入竖向安装的排气道中，顺着排气道上升送至楼顶,通过出气口排出.在寒冷的冬季，室内烟气的温度较高、密度较小，室外大气的温度较低、密度较大；冷热气流之间的密度差，有利于排气道内的烟气上升，这种现象称为“拔烟”；热烟的温度与冷空气的温度差别越大,“拔烟”效果就越好.当烟气通过机械设备和“拔烟”方式排除之后，必将在厨房或者卫生间内形成一定的负压，在室内外压力差的作用下，新鲜空气被吸入到厨房、卫生间内.一般来说，楼顶的风速比较高，风吹到楼顶上的障碍物(例如：斜屋面、高位水池等）时，就会形成紊乱的气流,甚至发生风吹倒灌的现象，影响排气道的排烟效果。
厨房烟道安装工程施工方案
一、编制依据1. 《住宅排气道（一）》16J916-12. 相关建筑规范及标准3. 施工单位内部管理制度二、工程概况1. 工程名称：厨房烟道安装工程2. 建设地点：[具体地址]3. 建设单位：[具体单位]4. 设计单位：[具体单位]5. 监理单位：[具体单位]6. 施工单位：[具体单位]7. 质量目标：确保施工质量达到国家及行业标准8. 建筑功能：住宅9. 建筑面积：[具体面积]10. 建筑层数：[具体层数]11. 结构形式：[具体结构形式]12. 烟道情况：成品烟道详国标《住宅排气道（一）》16J916-1 A-C-12型号，楼板预留洞为420x300，住宅厨房烟道（或墙体）进气口留洞尺寸为200x200mm方洞，标准层留洞按孔顶距离上层楼板底50mm控制，进气口中心定位见建施平面图。
三、施工准备及计划安排1. 安装机具准备：电钻、钢筋、线垂、沥青油膏、锤子、凿子、梯子、模板、木枋、钉子、铁丝等。
2. 主体结构施工完毕，楼地面、墙面等装饰装修施工前进行。
3. 出屋面烟气道安装在屋面施工防水层之前进行。
4. 预留洞口位置、方向、尺寸正确。
5. 安装队伍经过培训合格，安装前进行技术质量交底，货物运抵现场并经项目验收合格后开始安装。
6. 施工计划安排：（1）按设计要求，选用合格的成品排气道进行安装；（2）安装过程中，确保施工质量，防止出现漏水、漏烟等问题；（3）严格按照施工规范进行施工，确保工程进度；（4）施工过程中，做好现场安全防护工作，防止发生安全事故。
四、施工工艺及方法1. 预留洞口处理：对楼板预留洞口进行清理，确保洞口尺寸、位置符合设计要求。
2. 安装烟道：将成品烟道按设计要求安装到位，确保烟道与楼板、墙体连接牢固。
3. 烟道密封：在烟道与楼板、墙体连接处，采用沥青油膏进行密封处理，防止漏烟、漏水。
4. 烟道检查：安装完成后，对烟道进行检查，确保烟道畅通，无漏烟、漏水现象。
5. 施工记录：施工过程中，做好施工记录，包括施工时间、材料、人员等信息。
厨房、卫生间烟风道施工方案
厨房、卫生间烟风道施工方案项目名称：厨房、卫生间排气道施工方案编制人：***审核人：***审批人：项目部日期：2014年×月×日目录：第一章编制依据1.1 主要标准、规范1.2 其他技术文件第二章工程概况2.1 建设概况2.2 设计概况第三章施工部署3.1 管理层人员3.2 劳动力安排3.3 施工组织第四章施工准备4.1 技术准备4.2 材料准备4.3 作业条件4.4 机械、器具准备本文旨在编制厨房、卫生间排气道施工方案，确保施工的安全和质量。
本方案的编制基于相关标准和规范，同时考虑到其他技术文件的要求。
工程概况本工程是为了满足厨房和卫生间的排气需求而进行的。
厨房和卫生间是家庭中使用频率较高的地方，排气道的施工必须保证质量和安全。
施工部署为了确保施工的顺利进行，管理层人员必须具备相关的专业知识和技能。
劳动力安排必须充分考虑工作强度和安全问题。
施工组织必须合理，确保施工进度和质量。
施工准备在施工前，必须进行技术准备和材料准备。
同时，作业条件必须满足施工要求。
机械和器具的准备也是必不可少的。
本方案的编制是为了确保厨房和卫生间排气道施工的质量和安全。
我们将充分考虑相关标准和规范，同时也会考虑其他技术文件的要求。
在施工前，我们将进行充分的技术准备和材料准备，确保作业条件符合要求。
同时，我们也会合理安排劳动力和机械、器具的准备，以确保施工进度和质量。
本工程共有四栋楼，其中1#楼每层有12户，2#、3#、4#楼每层有8户，标准层高为2.8米。
每户均配有一个厨房和一个卫生间。
厨房排气道采用08BJZ18《新型住宅厨卫排气道》第三页厨房排气道变截面方案二，卫生间排气道采用08BJZ18《新型住宅厨卫排气道》第三页300×250mm。
第三章施工部署中，列出了管理层人员的姓名和项目职务。
项目经理全面负责本工程的对内对外事务协调工作，常务副经理协助经理负责协调工作。
生产经理、技术总工、安全总监、安全员、质量总监、技术员、试验员、土建工长、测量员、质量员分别负责生产管理、技术管理、安全管理、烟风道工程施工时的安全管理、烟风道工程施工的质量控制、烟风道工程施工方案编制、烟风道工程使用材料试验以及相关试验资料的填写、烟风道工程施工人员、机具的调配及施工部署、烟风道工程施工中弹线及标高的控制、烟风道工程施工质量控制等工作。
烟道排风施工方案
烟道排风施工方案一、工程概述与目标本次烟道排风施工工程旨在通过对现有建筑烟道系统的改造升级，提高排烟效率，确保建筑内部空气质量达到标准要求。
工程范围包括烟道系统的排风设计、材料设备选型、施工流程与方法、质量与安全控制等方面。
二、施工前准备详细了解施工图纸、排风系统设计要求及相关技术规范。
编制施工组织设计，明确施工流程、人员分工、设备配置等。
准备所需的施工材料和设备，确保质量合格，符合设计要求。
检查施工现场，确保具备施工条件，如通风、照明、安全设施等。
三、排风系统设计根据建筑实际情况和使用需求，设计合理的排风系统布局。
确定排风口位置、数量及尺寸，确保排烟顺畅。
设计排风管道走向、分支及连接方式，优化系统性能。
考虑系统的可维护性和可扩展性，预留必要的检修口和扩展空间。
四、材料与设备选型根据排风系统设计要求，选用合适的排烟风机、风阀、防火阀等设备。
选择耐腐蚀、耐高温、抗老化的排风管道材料，如镀锌铁皮、不锈钢等。
确保所选材料和设备符合国家标准和行业规范，具有合格证明文件。
五、施工流程与方法按照施工图纸和施工组织设计，进行排风系统的安装施工。
安装排烟风机、风阀、防火阀等设备，确保安装牢固、连接紧密。
铺设排风管道，确保管道走向、分支及连接符合设计要求。
对系统进行调试和运行测试，确保排烟效果达到预期目标。
六、质量与安全控制严格遵守国家、地方及行业相关质量标准和规范，确保施工质量。
定期对施工现场进行安全检查，消除安全隐患。
对施工人员进行安全教育和培训，提高安全意识。
实行质量责任制，明确各环节的质量责任人和验收标准。
七、工程进度安排制定详细的工程进度计划，包括施工准备、材料采购、施工实施、调试运行等阶段。
定期召开工程进度会议，对进度进行监控和调整。
如遇特殊情况导致进度延误，及时采取补救措施，确保工程按期完成。
八、验收与交付标准烟道排风系统施工完成后，进行全面检查，确保各项功能正常运行。
按照施工图纸和设计要求，对系统进行验收，确保符合质量标准。
厨房卫生间烟气排风道施工方案
目录一、工程概况 (2)二、技术要求 (2)三、施工安装 (2)四、运输及堆放 (4)五、安全要求 (4)一、工程概况1、本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个，具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19（20）层，建筑高度60.75m；2#、6#楼为20（21）层，建筑高度63.75m；3#、8#楼为21（22）层，建筑高度66.75m；4#、11#楼为9＋11层，建筑高度33.75m；5#、10#楼为11层，建筑高度33.75m；排风道总工程量约2732米。
每个烟道的尺寸、制作要求、安装要点见图集04SJ108和附图。
2、材料要求2.1排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为PW12（320*240）、PW24（340*300）、PC12（340*300）和PC24（460*400）；排气口尺寸为φ150mm，排气孔留洞高度为2.15m。
2.2本工程标准层中排风道标准长度为3000mm。
2.3屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。
3、作业条件3.1烟道的施工安装应在厨房内隔墙砌筑完毕后，地坪、墙面及顶棚粉刷施工前进行。
3.2出屋面排风道风帽安装应在屋面保温隔热层、防水层施工之前进行。
二、技术要求1、、外观质量：排风道内外表面应光滑平直，不得有凸凹不平，麻面，裂缝。
2、尺寸允许偏差：排风道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤±2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。
3、副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。
三、施工安装1施工操作工艺措施及主要做法要求1.1排风道首层安装时，地面必须采用1:2水泥砂浆找平。
如下图：2.2排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边两侧距边50mm处各放一根Φ14钢筋，该钢筋长度应比预留孔长100mm，两端各有50mm搁置在楼板上。
厨房卫生间烟气排风道施工方案
厨房卫生间烟气排风道施工方案厨房和卫生间都是家庭中日常生活中最容易产生异味和污染物的地方。
为了保持居室的空气清新和良好的生活环境，需要进行厨房卫生间烟气排风道的施工。
1.施工前准备工作在进行烟气排风道施工前，需要进行一些准备工作，包括测量和设计、材料准备和设备检查等。
1.1测量和设计首先要对厨房和卫生间的大小和布局进行测量，确定烟气排风道的位置和路径。
根据布局设计制定出最合理的烟气排风道方案。
1.2材料准备根据设计方案，准备好所需的材料和工具，包括排风扇、排风管道、风口、密封材料、封闭材料等。
1.3设备检查对使用的排风扇和排风管道进行检查，确保设备的正常工作。
如有问题，需要进行修理或更换。
2.施工步骤2.1安装排风扇根据设计方案，选择合适的位置进行排风扇的安装。
安装时注意扣件的固定和电源的接通，确保排风扇能正常运转。
2.2安装排风管道根据设计方案确定好排风管道的路径和长度，将排风扇与排风管道连接起来，并将管道固定在厨房和卫生间墙壁上。
2.3安装风口和风防在排风管道的出口处安装风口，确保排出的烟气不会再进入室内。
同时在风口处安装风防，防止外界的风进入室内。
2.4密封和封闭处理在安装完风口和风防后，需要对排风管道进行密封处理，以防止烟气泄漏。
同时，对排风口所在的墙壁进行封闭，确保室内空气和室外空气相互隔离。
3.施工后清理和检查3.1清理现场施工完成后，需要对施工现场进行清理，清除施工过程中产生的杂物和垃圾。
3.2检查排风设备完成施工后，对排风扇和排风管道进行检查，确保排风设备正常工作，没有问题。
4.注意事项4.1安全施工在施工过程中，注意施工人员的安全。
使用梯子等设备时要注意稳定，必要时佩戴安全带。
4.2保护装修材料在施工过程中，要注意保护好装修材料，避免污染和损坏。
4.3定期清洁和维护在施工完成之后，需要定期清洁和维护排风设备，以保证其正常运转和有效排风。
总结：厨房和卫生间的烟气排风道施工方案包括前期的准备工作、施工步骤和后期的清理和检查。
厨房排烟管道工程施工方案
厨房排烟管道工程施工方案一、前期准备工作1. 召集工程组织会议，明确工程的施工目标、安全要求等内容，确定施工方案。
2. 确定施工队伍及分工，分配工程任务。
3. 完成施工所需的各类材料、设备的采购。
4. 制定施工进度计划和质量验收标准。
二、施工准备工作1. 确定排烟管道的走向和尺寸。
2. 清理施工现场，确保施工区域的安全。
3. 检查施工现场周围的环境情况，保障施工的顺利进行。
4. 检查所有施工设备的运行状况，确保施工的顺利进行。
三、施工工序及措施1. 测量排烟管道的走向和尺寸，进行标定。
2. 开挖管道沟槽，确保管道安装的稳固。
3. 安装管道支架，保证管道的固定和支撑。
4. 进行管道连接和焊接，保证管道的完整性和密封性。
5. 进行管道的防腐处理，延长管道使用寿命。
6. 安装排烟风机及其他设备，确保排烟系统的正常运行。
7. 进行管道的水密性测试，确保管道的质量符合要求。
8. 完成管道的涂装和防腐处理，确保管道的长期使用。
9. 对整个排烟系统进行测试和调试，保证排烟系统的正常运行。
10. 完成施工验收，整理施工记录和资料。
四、施工安全措施1. 施工人员必须穿戴劳动防护用品，保障施工安全。
2. 施工现场必须设置明显的安全警示标志，确保施工区域的安全。
3. 施工现场必须配备专业的消防设备，保障施工的安全。
4. 施工人员必须参加安全教育培训，增强安全意识。
5. 施工现场禁止吸烟、明火等危险行为，确保施工的安全。
五、施工质量要求1. 排烟管道必须安装牢固，保证管道的安全使用。
2. 管道连接必须牢固，封闭严密，不得漏气、漏水。
3. 排烟风机必须安装正常，运行稳定，不得有异响。
4. 施工完工后，必须对排烟管道进行检测和验收，合格后方可使用。
六、施工总结及保养1. 施工完成后，整理施工记录和资料，形成施工总结报告。
2. 对排烟管道系统进行定期的保养和维护，保证系统的正常运行。
3. 对排烟系统进行定期的检测和维修，保证系统的安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
1、 本工程的烟道是指住宅楼的厨房及卫生间中的排风道，排风道是专业厂家
预制的成品，现场在结构施工中将正负零以楼层板的孔洞预留好；每户两个， 具体位置见标准层平面图，建筑层数：1#、7#、9#楼为19 (20)层，建筑高 度；2#、6#楼为20 (21)层，建筑高度；3#、8#楼为21 (22)层，建筑高度； 4#、11#楼为9+ 11层，建筑高度；5#、10#楼为11层，建筑高度；排风道总 工程量约2732米。
每个烟道的尺寸、制作要求、安装要点见图集
04SJ108和 附图。
2、 材料要求
排风道为预制薄壁排气管道，采用高强水泥砂浆和玻璃纤维布制成，型号为
PW12( 320*240)、PW24( 340*300 )、PC12( 340*300)和 PC24( 460*400)；排 气口尺寸为© 150mm 排气孔留洞高度为。
本工程标准层中排风道标准长度为 3000mm
屋顶防倒灌风帽采用混凝土预制，轻质装饰板拼制或铝合金冲压模制。
3、 作业条件
烟道的施工安装应在厨房内隔墙砌筑完毕后，
行。
出屋面排风道风帽安装应在屋面保温隔热层、
二、技术要求
1、 、外观质量：排风道内外表面应光滑平直，
2、 尺寸允许偏差：排风道两端部平面应方正，截面对角线误差W 差W 士 2mm 侧向弯曲误差W 4mm 长度误差w 4mm 并不得有扭曲现象。
3、 副烟道进气口下隔板应封闭严密，不得有空隙，尺寸应上下对齐。
三、施工安装 1施工操作工艺措施及主要做法要求
排风道首层安装时，地面必须采用1:2水泥砂浆找平。
如下图:
H j il P JliF
排风道应自下而上逐层安装，每安装好一层排风道，在排风道顶端管道长边 地坪、墙面及顶棚粉刷施工前进 防水层施工之前进行。
不得有凸凹不平，麻面，裂缝。
3mm 壁厚误
两侧距边50mm 处各放一根①14钢筋，该钢筋长度应比预留孔长100mm 两端 各有50mm 阁置在楼板上。
同时在上一层排风道的底部下口相应位置用老虎钳 钳出两个凹口，使上下排风道连接口之间紧密吻合。
底层排烟道的底部应密封, 不得漏气。
安装排风道前，应检查楼板预留孔及排风道的安装方向位置， 弹出中心线，然 后在排风道垂直面两侧也弹出中心线。
排风道就位时应对准中心线，周边用木 锲固定，挂直线校直，上下排风道结合面满涂防水油膏，再支底模，用
细石混凝土分两次将预留孔的缝隙浇捣密实并捣成高于楼板面
50mm 的防水反
口。
节点图如下:
1 、结构施工中按照图集预留洞为 450X 510,洞的预留采用现浇板上安装 竹胶板钉制的盒子，在混凝土终凝后拆除预埋盒，形成的留洞每层的平面位置 要一致，上下对照，尺寸一致。
2、排风道的施工安装，安装前必须对排风道进行检查，并校对型号，清 理排风道毛边。
排风道系统应竖直向上布置。
3、排风道安装顺序应自下而上逐层安装，首层安装时必须用1:2水泥砂 浆找平，每5层做一次承托处理。
4、排风道定位应按建筑平面结合现场实际情况划线，烟道就位要对准烟 道中心线，就位正确无误后，用小木楔临时固定，检查上下两个烟道接头处的 缝隙，烟道是否对准，再用C20细石混凝土在楼板与排风道间的间隙支吊模窝 嵌密实平整。
（顶部内部窝嵌 C20 细石混凝土宜在上一层烟道就位前完成）以 相同方法逐层向上安装， 待细石混凝土完全凝固后， 拔去临时定位木楔， 再用 C20细石混凝土嵌实，保证不漏气，不渗水，随后在烟道与墙面、楼板水平面 接触处用密封膏嵌实 （排风道下端部为了防止渗漏水， 在靠墙部位的密封膏应 嵌到踢脚线高度），待地坪、墙面、平顶粉刷完成，使烟道更为牢固，达到密 封要求。
5、 出屋面烟道应在屋面保温隔热层、防水层施工前进行。
C20
-- --- 吐-
o MlV]
■
6、有管线穿越需在烟道和墙壁间预留》100mm的穿管线，穿管后需将穿管缝堵严。
7、排风道施工安装过程中，为防止杂物掉入管道内，管口应采取遮盖措
施。
8、排风道进气口如需开在侧向，则应按设计要求由专业生产厂家预留侧孔，用户不得自行打凿。
9、当两节管道的对接处外露（不在楼板中）时，施工单位在接缝处要作二次防裂处理，即在安装管道时处理一次，装修时，管体必须再挂网抹灰处理一次。
10、排风道与墙面及天花板相交的阴角处，应先贴通长300宽10X 10抗碱玻璃纤维网格布再进行粉刷。
11 、防火排气阀应安装在烟气道外，便于拆卸、清洗、更好、复位。
与烟气道的连接处应保证平整、密封、不漏气、厨房设有吊顶时，应留有操作孔（检修孔）。
四、运输及堆放
1 、装运过程中，以两点托底搬运。
2、成品验收后应堆放在平坦场地上，整齐堆放，堆放高度不超过应当在烟
6 皮。
气道的显眼位置，标明排气道的规格等标志性内容。
3、在搬运和安装时应轻抬轻放，不得碰撞、敲击，并不得在管道上行走或堆放其它物品。
4、排风道进口下方应标明产品标志、生产厂家及生产日期，标明表示气
流方向的箭头“f”朝上。
五、安全要求
1、在专用仓库或专用场地，应设专人进行管理。
2、库房及现场施工严禁吸烟和使用明火，并配备消防器材和灭火设施。
3、严禁酒后作业，进入施工现场必须正确佩戴安全帽。
4、严禁从架子上攀爬上下，必须从安全通道行走。
5、预留洞口清理时，建筑垃圾严禁从预留洞口直接往下扔，防止伤人。
6、每根烟道竖立后必须有人扶稳，用木楔加固后方可松手，防止倾斜伤人。
