南方CASS内业基本作图--绘制等高线、添加注记和图框教程【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：1.1 操作系统 WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （破解版下载：）二、实例数据：野外测点CASS坐标格式数据： \ProgramFiles\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程（单击打开）”中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”（下载地址：nag）。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。

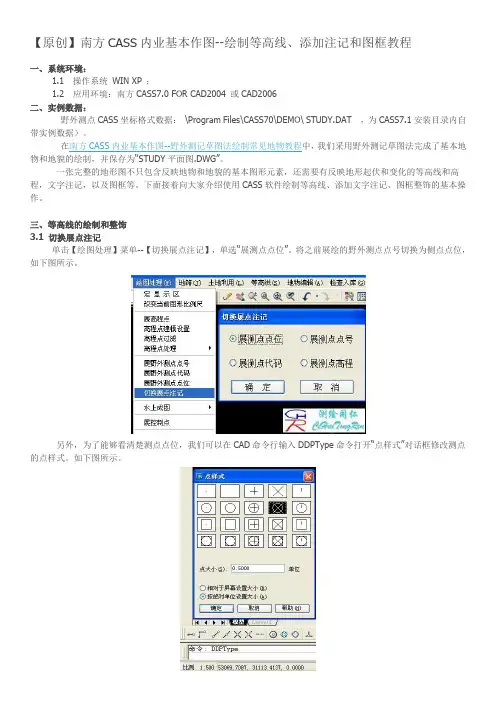

三、等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
南方CASS内业基本作图--绘制等高线、添加注记和图框教程
【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程一、系统环境：1.1 操作系统WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：野外测点CASS坐标格式数据：\Program Files\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
在南方CASS内业基本作图--野外测记草图法绘制常见地物教程中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰3.1 切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
3.2 展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\STUDY.DAT。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
比例尺为1：500的地形图基本等高距为0.5米，而高程注记间距为0.5mX20=10m。
同时为了图面清晰美观便于识读，需要人工注记或调整居民地区域内的高程注记位置和分布密度。
